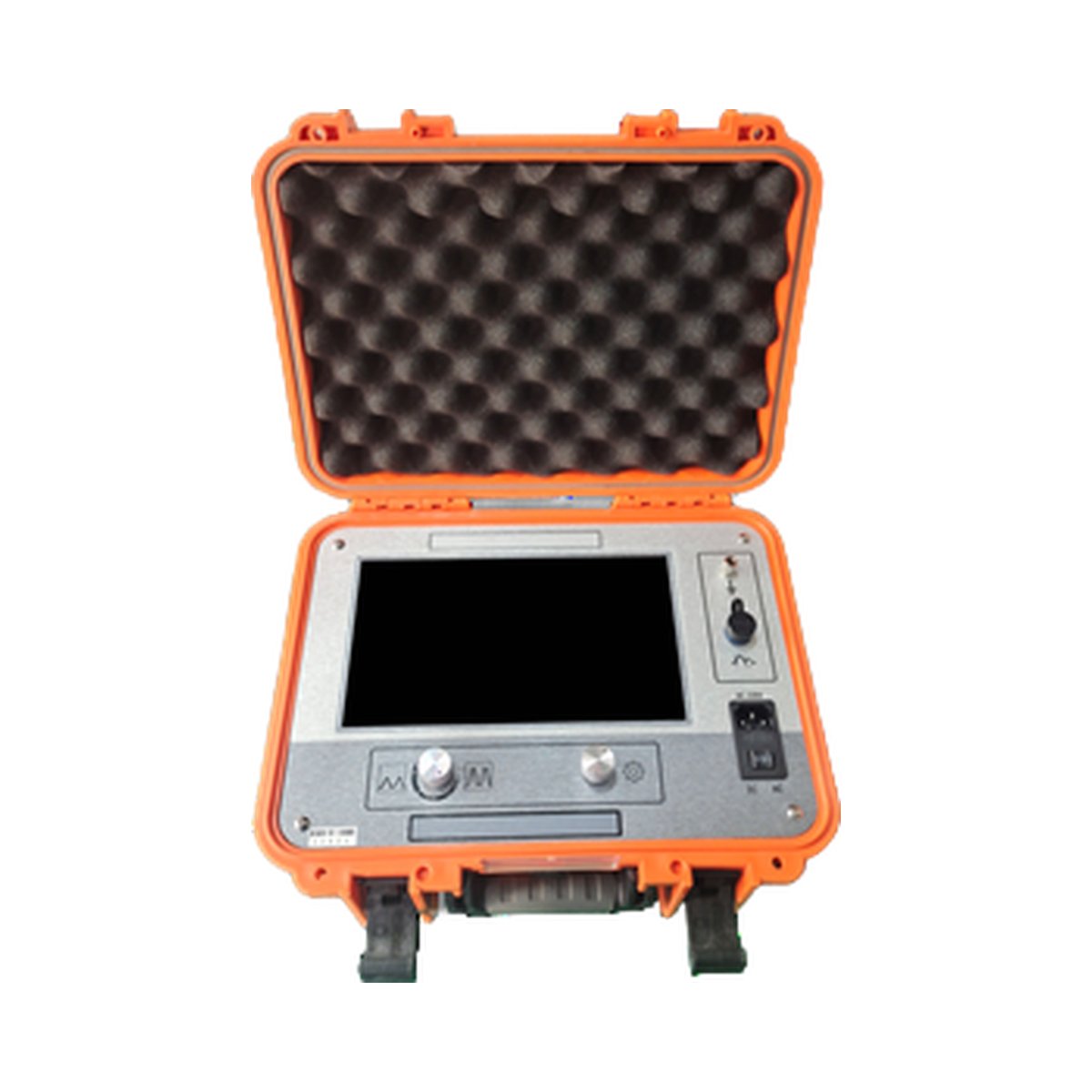

NYD-L210
产品介绍视频
多次脉冲电缆故障测试仪
Cable Fault Locator
一句话了解：NYD-L210采用行波法测试原理。电波在电缆中传输时，若故障点特性阻抗发生变化，电波将产生反射。短路点回波极性与发射脉冲相反，开路点回波极性与发射脉冲相同，仪器通过检测发射脉冲与反射回波的时间差，结合电波在电缆中的传播速度，计算出故障点距离。对于低阻和开路故障，采用低压脉冲法直接判断；对于高阻故障，采用高压闪络法——
核心特点
- ✓三法合一：低压脉冲法+高压闪络法+多次脉冲法（8次），覆盖低阻到高阻全类型故障
- ✓10.1英寸工业级触控一体机，1024×600分辨率，280nit高亮，阳光直射可读
- ✓1MHz～400MHz自适应采样，最小分辨率0.07m，测距范围≥120km
- ✓多次脉冲法一次冲击获得8组波形，自动筛选最优波形，判读效率较二次脉冲法大幅提升
- ✓海量存储：低压/闪络波形≥8000条、多次脉冲波形≥250条，USB导出至电脑端管理分析
- ✓内置5200mAh锂电池，充电2小时连续工作5小时以上，IP54防护机箱适应野外现场
NYD-L210多次脉冲电缆故障测试仪是能翼动 NYD的产品。NYD-L210采用行波法测试原理。电波在电缆中传输时，若故障点特性阻抗发生变化，电波将产生反射。短路点回波极性与发射脉冲相反，开路点回波极性与发射脉冲相同，仪器通过检测发射脉冲与反射回波的时间差，结合电波在电缆中的传播速度，计算出故障点距离。对于低阻和开路故障，采用低压脉冲法直接判断；对于高阻故障，采用高压闪络法——
NYD-L210关键参数速览
核心优势
三法合一，全故障覆盖
集成低压脉冲法+高压闪络法+多次脉冲法，从低阻、开路到高阻故障一机搞定，无需多台设备。
多次脉冲，波形清晰
一次冲击获得8组波形，自动筛选最优波形，避开余弦大振荡干扰，判读效率较二次脉冲法大幅提升。
高精度测距
1MHz～400MHz自适应采样，最小分辨率0.07m，测距范围≥120km，测量误差≤±（0.5%×L + 1m）。
工业级触控屏
10.1英寸工业级触控一体机，1024×600分辨率，280nit高亮，阳光直射可读，戴手套也能操作。
便携耐用
内置5200mAh锂电池，充电2小时连续工作5小时以上，IP54防护机箱适应野外现场。
海量存储
低压/闪络波形≥8000条、多次脉冲波形≥250条，USB导出至电脑端管理分析。
技术参数
| 产品型号 | NYD-L210 |
| 采样频率 | 1MHz ～ 400MHz |
| 测距范围 | ≥120km |
| 最小分辨率 | 0.07m |
| 测量误差 | ≤±（0.5%×L + 1m） |
| 显示屏 | 10.1英寸TFT触控屏 |
| 续航时间 | 连续工作≥5小时 |
| 防护等级 | IP54 |
| 主机重量 | 4.7kg |
| 工作环境 | 工作温度：-20℃ ～ +65℃；相对湿度：≤90%；大气压力：750±30mmHg；防护等级：不低于IP54。 |
标准配置
电缆故障测试仪主机
×1，1台
耦合器
×1，1台
单Q线 / 双Q线
×1，各1根
取样器 / 电源线
×1，各1套
应用场景
产品详情
NYD-L210产品概述
NYD-L210采用行波法测试原理。电波在电缆中传输时，若故障点特性阻抗发生变化，电波将产生反射。短路点回波极性与发射脉冲相反，开路点回波极性与发射脉冲相同，仪器通过检测发射脉冲与反射回波的时间差，结合电波在电缆中的传播速度，计算出故障点距离。对于低阻和开路故障，采用低压脉冲法直接判断；对于高阻故障，采用高压闪络法——泄漏性高阻故障用高压脉冲信号源使故障点闪络放电，闪络性高阻故障用直流高压电源使故障点击穿放电，在测试端检测反射波。多次脉冲法在高压冲击瞬间依次发出8个低压测试脉冲，利用电弧击穿瞬间的短路特征形成8组故障反射波形，并在熄弧后再测8组开路反射波形，有效避开余弦大振荡干扰，获得标准清晰的判读波形。信号经高速A/D转换与计算机处理后，以数字波形显示于屏幕，完成故障距离粗测。
解决痛点
- 传统单一方法覆盖率低：传统方法只能测低阻故障，遇到高阻故障束手无策，需要换多台设备，效率低。；
- 二次脉冲法波形干扰大：传统二次脉冲法受余弦大振荡干扰，波形模糊，判读困难，对操作人员经验要求高。；
- 操作复杂，学习成本高：传统仪器操作步骤多，界面复杂，新员工需要长时间培训才能上手。；
- 户外使用不便：传统仪器笨重，续航短，野外作业经常需要接市电，受环境限制大。。
工作方式
行波法测试原理：电波在电缆中传输时，故障点特性阻抗变化产生反射，仪器检测发射脉冲与反射回波的时间差，结合电波传播速度计算故障点距离。
常见问题
NYD-L210 是什么？有什么用？
NYD-L210 是多次脉冲电缆故障测试仪，用于电力电缆故障的快速定位，集成低压脉冲、高压闪络和多次脉冲三种方法，覆盖低阻到高阻全类型故障，测距范围≥120km。
NYD-L210 的技术参数有哪些？
采样频率1MHz～400MHz，最小分辨率0.07m，测距范围≥120km，测量误差≤±（0.5%×L + 1m），10.1英寸触控屏，内置电池续航5小时以上，IP54防护。
NYD-L210 适用于哪些场景？
适用于城市配网电缆故障测距、高压闪络故障预定位、低阻/开路故障粗测、变电站电缆检修、电缆线路验收测试等场景。
NYD-L210 的操作方法是什么？
操作分为四步：连接测试线→选择测试方法→启动测试→读取故障距离。仪器自动采集波形并显示，操作人员只需选择方法和读取距离数值。
NYD-L210 的质保期是多久？售后服务怎么样？
整机保修12个月，终身维护。广东冠电科技股份有限公司提供专业技术支持和培训服务，全国主要城市有服务网点。
NYD-L210 和传统电缆故障测试仪有什么区别？
NYD-L210 集成三种测试方法，覆盖率从30%提升到100%；多次脉冲法一次冲击获得8组波形，判读效率提升50%；10.1英寸触控屏操作更简单。
NYD-L210 可以测多长的电缆？
测距范围≥120km，测试量程从100m到100km共10档可选，最小分辨率0.07m，适用于各种长度的电力电缆故障定位。
包装清单
- 测试主机、耦合器、测试线缆 ×1
- 单Q线 ×1 ×1
- 双Q线 ×1 ×1
- 取样器 ×1套 ×1
- 电源线 ×1 ×1
- 耦合器高压线 ×2根 ×1
- 产品合格证 ×1
- 使用说明书 ×1
售后服务
- 质保期限：整机免费保修 12 个月，终身维护
- 技术支持：7×24 小时电话技术支持
- 现场服务：响应时限与到达时间以合同约定为准
- 软件升级：终身免费软件升级
- 培训服务：免费提供操作培训和考核
- 配套服务：提供选型指导、操作培训与技术咨询
资料查阅
核心特点
- 三法合一：低压脉冲法+高压闪络法+多次脉冲法（8次），覆盖低阻到高阻全类型故障
- 10.1英寸工业级触控一体机，1024×600分辨率，280nit高亮，阳光直射可读
- 1MHz～400MHz自适应采样，最小分辨率0.07m，测距范围≥120km
- 多次脉冲法一次冲击获得8组波形，自动筛选最优波形，判读效率较二次脉冲法大幅提升
- 海量存储：低压/闪络波形≥8000条、多次脉冲波形≥250条，USB导出至电脑端管理分析
- 内置5200mAh锂电池，充电2小时连续工作5小时以上，IP54防护机箱适应野外现场
核心优势
集成低压脉冲法+高压闪络法+多次脉冲法，从低阻、开路到高阻故障一机搞定，无需多台设备。
一次冲击获得8组波形，自动筛选最优波形，避开余弦大振荡干扰，判读效率较二次脉冲法大幅提升。
1MHz～400MHz自适应采样，最小分辨率0.07m，测距范围≥120km，测量误差≤±（0.5%×L + 1m）。
10.1英寸工业级触控一体机，1024×600分辨率，280nit高亮，阳光直射可读，戴手套也能操作。
内置5200mAh锂电池，充电2小时连续工作5小时以上，IP54防护机箱适应野外现场。
低压/闪络波形≥8000条、多次脉冲波形≥250条，USB导出至电脑端管理分析。
技术参数
| 产品型号 | NYD-L210 |
| 采样频率 | 1MHz ～ 400MHz |
| 测距范围 | ≥120km |
| 最小分辨率 | 0.07m |
| 测量误差 | ≤±（0.5%×L + 1m） |
| 显示屏 | 10.1英寸TFT触控屏 |
| 续航时间 | 连续工作≥5小时 |
| 防护等级 | IP54 |
| 主机重量 | 4.7kg |
| 工作环境 | 工作温度：-20℃ ～ +65℃；相对湿度：≤90%；大气压力：750±30mmHg；防护等级：不低于IP54。 |
应用场景
产品概述
NYD-L210采用行波法测试原理。电波在电缆中传输时，若故障点特性阻抗发生变化，电波将产生反射。短路点回波极性与发射脉冲相反，开路点回波极性与发射脉冲相同，仪器通过检测发射脉冲与反射回波的时间差，结合电波在电缆中的传播速度，计算出故障点距离。对于低阻和开路故障，采用低压脉冲法直接判断；对于高阻故障，采用高压闪络法——泄漏性高阻故障用高压脉冲信号源使故障点闪络放电，闪络性高阻故障用直流高压电源使故障点击穿放电，在测试端检测反射波。多次脉冲法在高压冲击瞬间依次发出8个低压测试脉冲，利用电弧击穿瞬间的短路特征形成8组故障反射波形，并在熄弧后再测8组开路反射波形，有效避开余弦大振荡干扰，获得标准清晰的判读波形。信号经高速A/D转换与计算机处理后，以数字波形显示于屏幕，完成故障距离粗测。
解决痛点
- 传统单一方法覆盖率低：传统方法只能测低阻故障，遇到高阻故障束手无策，需要换多台设备，效率低。；
- 二次脉冲法波形干扰大：传统二次脉冲法受余弦大振荡干扰，波形模糊，判读困难，对操作人员经验要求高。；
- 操作复杂，学习成本高：传统仪器操作步骤多，界面复杂，新员工需要长时间培训才能上手。；
- 户外使用不便：传统仪器笨重，续航短，野外作业经常需要接市电，受环境限制大。。
工作方式
行波法测试原理：电波在电缆中传输时，故障点特性阻抗变化产生反射，仪器检测发射脉冲与反射回波的时间差，结合电波传播速度计算故障点距离。
标准配置
- 电缆故障测试仪主机：×1，1台
- 耦合器：×1，1台
- 单Q线 / 双Q线：×1，各1根
- 取样器 / 电源线：×1，各1套
包装清单
- 测试主机、耦合器、测试线缆 ×1
- 单Q线 ×1 ×1
- 双Q线 ×1 ×1
- 取样器 ×1套 ×1
- 电源线 ×1 ×1
- 耦合器高压线 ×2根 ×1
- 产品合格证 ×1
- 使用说明书 ×1
售后服务
- 质保期限：整机免费保修 12 个月，终身维护
- 技术支持：7×24 小时电话技术支持
- 现场服务：响应时限与到达时间以合同约定为准
- 软件升级：终身免费软件升级
- 培训服务：免费提供操作培训和考核
- 配套服务：提供选型指导、操作培训与技术咨询
