GM110六氟化硫气体微水测试仪
GM110 六氟化硫气体微水测试仪
SF6 Gas Moisture (Dew Point) Tester
GM110是冠电科技自主研发的便携式SF6气体微水（露点）测试仪，采用高分子薄膜传感器，测量范围-100~+20℃，精度±0.2℃。内置锂电池续航10小时以上，4kg便携设计，广泛用于电力SF6开关设备现场微水检测与实验室露点分析。
核心特点
- ✓ 测量范围宽：-100~+20℃或-80~+20℃，对应体积浓度0~40000ppm
- ✓ 测量精度±0.2℃，重复性±0.1℃，分辨率达0.01℃
- ✓ 响应速度快：t90≤45s，现场快速获取露点与微水数值
- ✓ 内置可充电锂电池组，连续供电10小时以上，无电源环境可作业
- ✓ 气体温度适用范围-40~+60℃，进气压力0~50bara，适应现场工况
- ✓ 4kg便携机箱设计，配SF6断路器专用接头与铝合金拉杆外箱
核心优势
高精度测量
采用高分子薄膜传感器，露点精度±0.2℃、重复性±0.1℃，分辨率0.01℃，满足电力SF6设备微水现场检测的精度要求。
便携长续航
整机仅4kg，内置可充电锂电池续航10小时以上，配φ6快插接头与特氟龙管，单人即可完成户外与高空作业。
宽工况适应
被测气体温度-40~+60℃，进气压力0~50bara，覆盖SF6断路器、GIS等主流设备的现场检测工况。
配套完整
随机标配SF6断路器专用接头箱、不锈钢针形流量调节阀与铝合金拉杆外箱，开箱即可现场使用。
技术参数
| 产品型号 | GM110 |
| 检测原理 | 高分子薄膜传感器 |
| 露点测量范围 | -100~+20℃ 或 -80~+20℃ |
| 体积浓度范围 | 0~40000 ppm |
| 测量精度 | ±0.2℃ |
| 重复性 | ±0.1℃ |
| 分辨率 | 0.01℃ |
| 响应时间 | t90 ≤ 45s |
| 被测气体温度 | -40~+60℃ |
| 进气压力 | 0~50 bara（725 psia） |
| 进气连接 | φ6快插接头 + 特氟龙管 |
| 工作电源 | 可充电锂电池组，续航≥10小时 |
| 充电电压 | 25.2 VDC / 2.0 A |
| 体积 | 300×185×285 mm |
| 重量 | 4 kg |
标准配置
测试仪主机
露点传感器
SF6断路器专用接头箱
不锈钢针形流量调节阀
铝合金拉杆外箱
使用说明书
合格证
检测报告
数据处理系统
应用场景

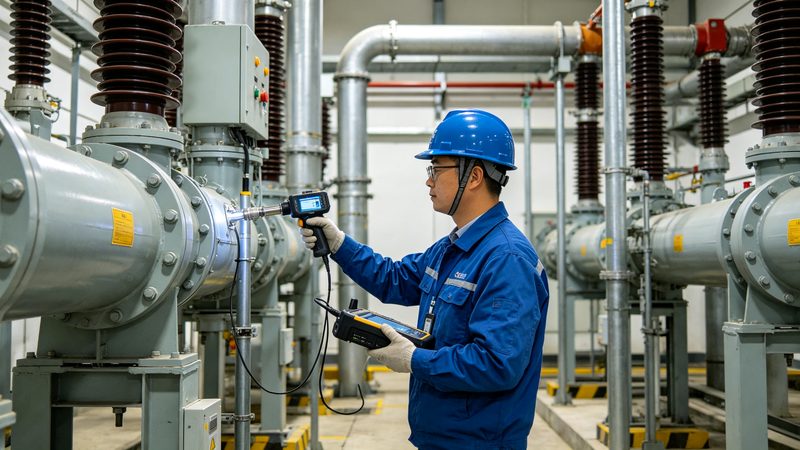

变电站GIS微水检测
对GIS组合电器各气室SF6气体微水含量进行现场检测，评估设备绝缘状态，指导干燥处理与补气作业。

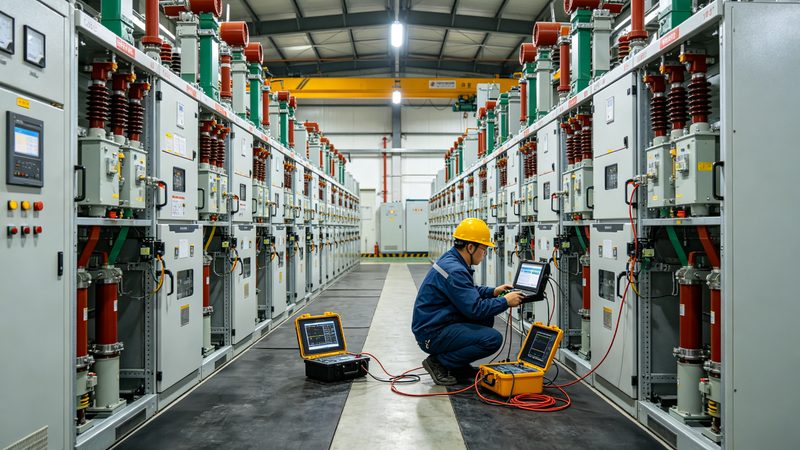

断路器SF6湿度检测
针对SF6高压断路器进行气体湿度（微水）测量，判断灭弧室气体干燥度是否满足运行标准要求。

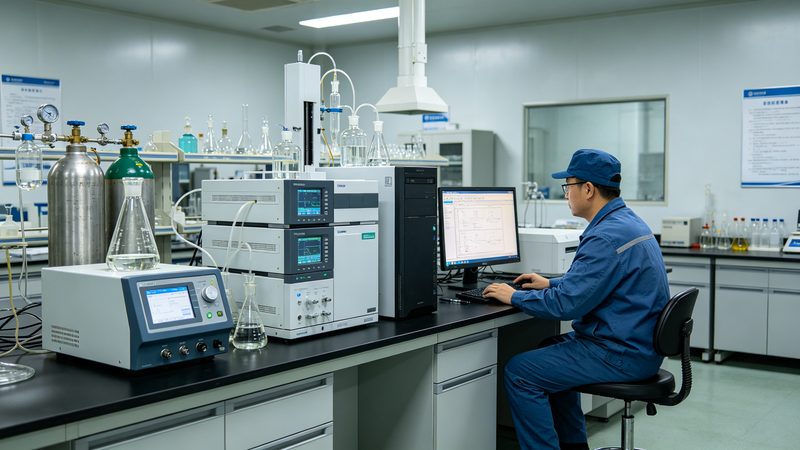

实验室气体分析
在油务实验室或气体检测中心对采集的SF6气样进行微水含量精确分析，出具检测报告。

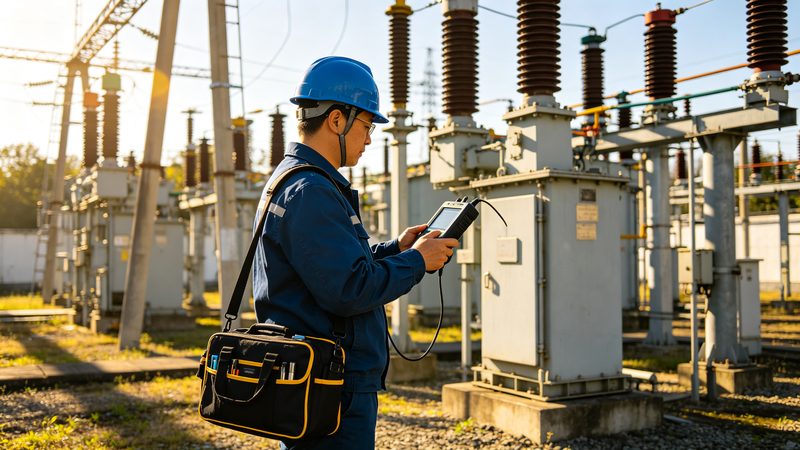

现场便携式检测
技术人员携带便携式微水测试仪赴变电站现场，快速完成多台设备SF6微水普测与数据记录。

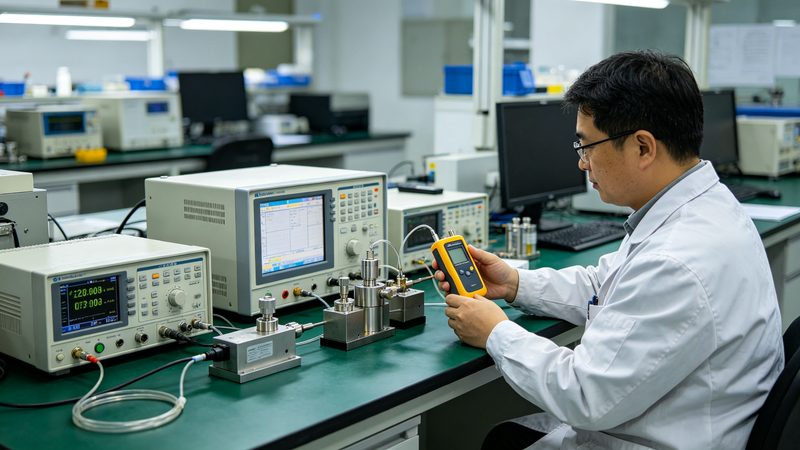

计量院校准
送至计量院校准实验室，用标准湿度发生器对仪器进行量值溯源与精度校准，确保检测数据准确可靠。

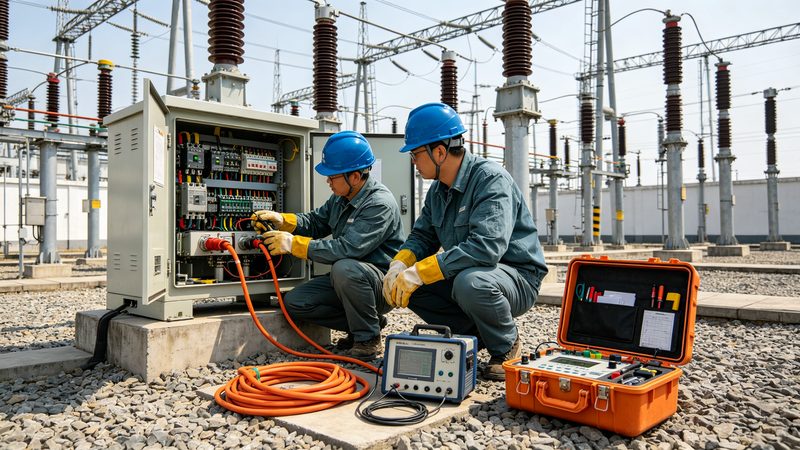

电力检修现场
在设备检修期间对SF6气室微水进行复检，确认检修后气体质量达标，为设备投运提供数据支撑。
常见问题
GM110测量SF6微水的范围是多少？
露点测量范围为-100~+20℃（或-80~+20℃），对应体积浓度0~40000ppm，覆盖SF6开关设备现场微水检测的全部常用工况。
仪器现场使用需要接电源吗？
不需要。GM110内置可充电锂电池组，充满电后可连续供电10小时以上，适合无电源的户外现场作业。
进气压力范围是多少？
进气压力允许0~50bara（725psia），被测气体温度-40~+60℃，可直接连接SF6断路器取样阀进行测量。
如何与SF6设备连接？
随机标配φ6快插接头与特氟龙管，并配备SF6断路器专用接头箱与不锈钢针形流量调节阀，开箱即可对接现场取样口。
数据如何导出和保存？
仪器配数据处理系统，可通过配套软件读取历史测量数据并生成报告，满足电力试验报告归档要求。
产品详情
产品概述
GM110六氟化硫气体微水测试仪是广东冠电科技股份有限公司自主研发的便携式SF6气体露点与微水含量分析仪表。仪器采用高分子薄膜传感器技术，露点测量范围-100~+20℃，精度±0.2℃，分辨率0.01℃，响应时间t90≤45s。整机采用铝合金便携机箱设计，体积300×185×285mm，重量仅4kg，内置可充电锂电池续航10小时以上，可直接对接SF6断路器、GIS等设备的取样阀，现场快速完成微水检测。
核心价值
- 高精度测量：高分子薄膜传感器，露点精度±0.2℃、重复性±0.1℃、分辨率0.01℃，数据稳定可靠。
- 现场便携：4kg机箱+锂电池10小时续航，无需外接电源，单人即可完成户外、高空作业。
- 宽工况适应：气体温度-40~+60℃、进气压力0~50bara，覆盖主流SF6电气设备检测工况。
- 开箱即用：随机配备SF6断路器专用接头箱、不锈钢针形阀与铝合金拉杆箱，现场对接零改装。
工作原理
仪器采用高分子薄膜电容式湿度传感器（薄膜露点法）。当被测SF6气体以恒定流量通过传感器时，传感器感应气体中的水蒸气分压并转化为露点温度信号，经微处理器换算为体积浓度（ppm）与质量浓度。传感器响应时间t90≤45s，现场可快速读取露点、微水含量、环境温度与环境湿度等参数。
标准依据
- DL/T 596 电力设备预防性试验规程
- DL/T 506 六氟化硫电气设备中绝缘气体湿度测量方法
- GB/T 12022 工业六氟化硫
包装清单
- GM110测试仪主机 1台
- 露点传感器 1套
- SF6断路器专用接头箱 1箱
- φ6快插接头与特氟龙管 1套
- 不锈钢针形流量调节阀 1只
- 铝合金拉杆外箱 1个
- 充电器 1个
- 使用说明书 1份
- 合格证与检测报告 各1份
售后服务
- 整机质保一年，质保期内非人为损坏免费维修
- 提供7×24小时技术咨询热线400-6611-383
- 广州总部提供现场安装调试与操作培训
- 终身提供传感器校准与维修服务
- 免费提供软件升级与数据处理系统技术支持
- 随机提供原厂校准证书与检测报告
