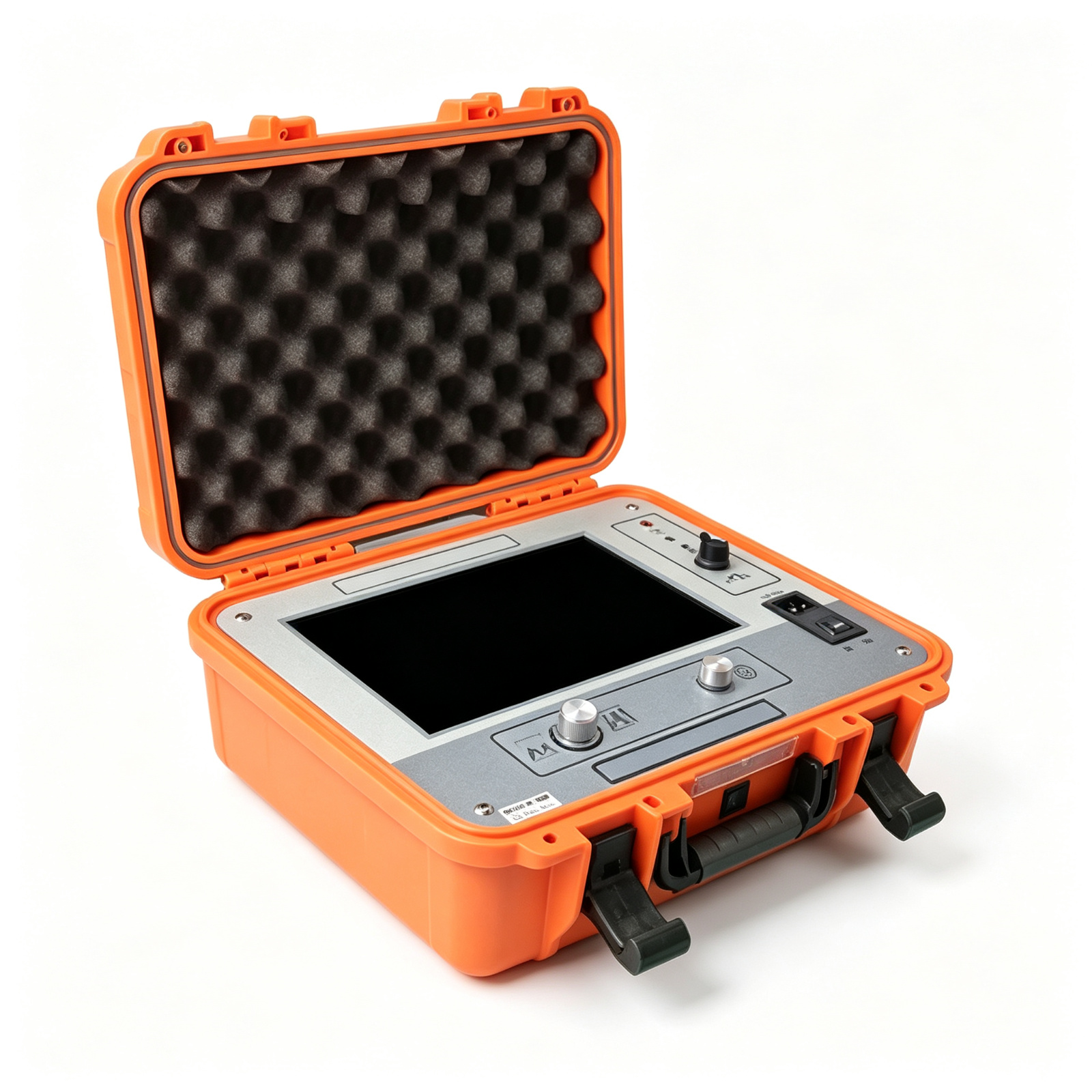

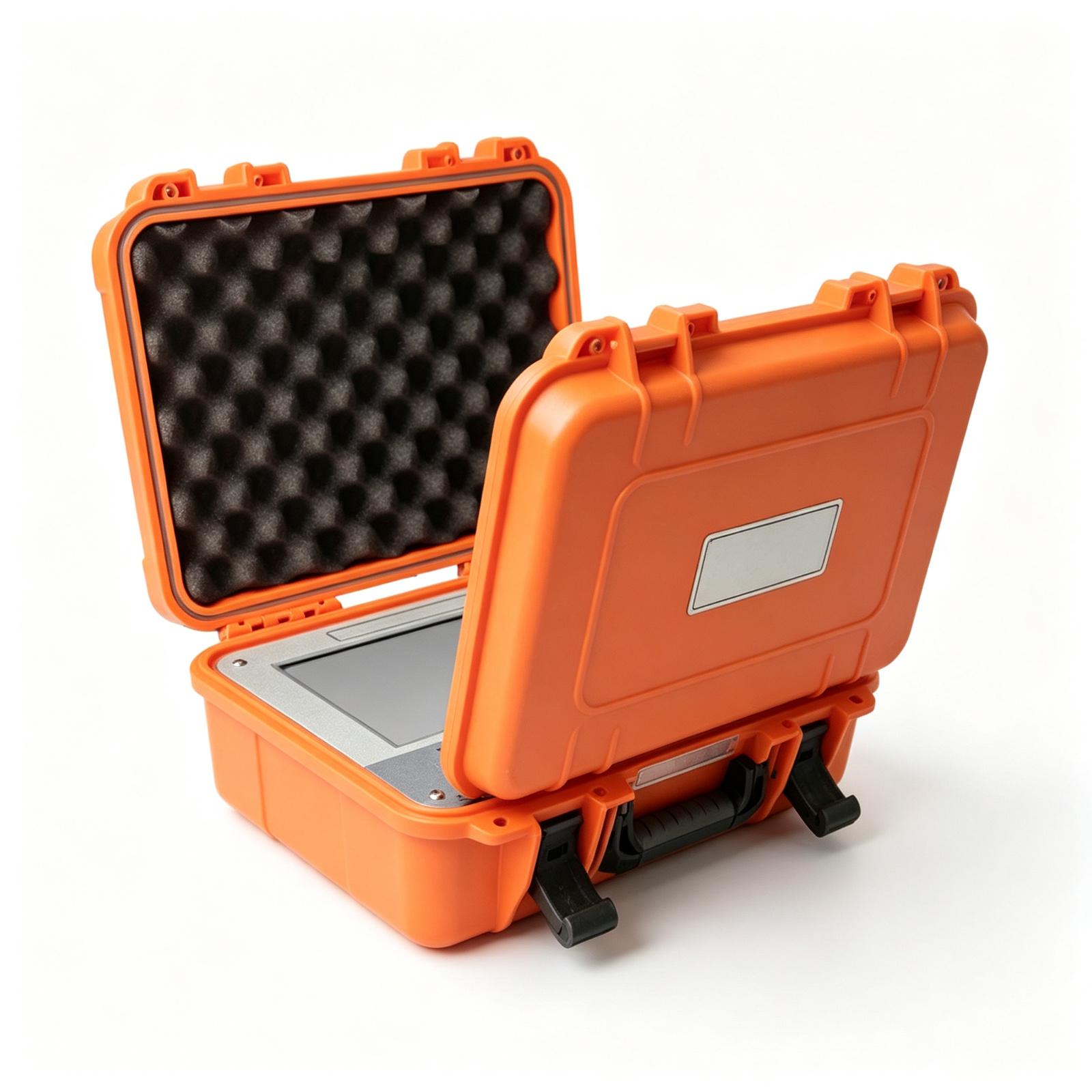

NYD-L210 电缆故障测试仪
Cable Fault Locator
采用行波法测试原理，集成低压脉冲法、高压闪络法、多次脉冲法（8次）三种测试技术，适用于电力电缆、高频同轴电缆、路灯电缆、地埋电线的低阻、短路、开路断线及高阻泄漏、闪络性故障测距。10.1英寸工业级触控一体机，内置大容量锂电池，防护机箱不低于IP54，测距范围≥120km，最小分辨率0.07m。
核心特点
- ✓ 三法合一：低压脉冲法+高压闪络法+多次脉冲法（8次），覆盖低阻到高阻全类型故障
- ✓ 10.1英寸工业级触控一体机，1024×600分辨率，280nit高亮，阳光直射可读
- ✓ 1MHz～400MHz自适应采样，最小分辨率0.07m，测距范围≥120km
- ✓ 多次脉冲法一次冲击获得8组波形，自动筛选最优波形，判读效率较二次脉冲法大幅提升
- ✓ 海量存储：低压/闪络波形≥8000条、多次脉冲波形≥250条，USB导出至电脑端管理分析
- ✓ 内置5200mAh锂电池，充电2小时连续工作5小时以上，IP54防护机箱适应野外现场
核心优势
三法合一
低压脉冲法、高压闪络法（直闪/冲闪）、多次脉冲法集成于一台主机，覆盖从低阻到高阻的全类型电缆故障，无需多台设备辗转现场。
多次脉冲先进技术
一次高压冲击自动获取8组高低压对比波形，有效避开余弦大振荡干扰，总有几组波形便于判读，较传统二次脉冲法大幅降低操作难度。
高精度测距
1MHz～400MHz自适应采样频率，最小分辨率0.07m，测量误差≤±（0.5%×L+1m），测距范围≥120km，兼顾短段电缆与长距离输电线路。
工业级触控一体机
10.1英寸全彩TFT触控屏，1024×600分辨率，280nit超高亮度，阳光直射环境清晰可读；触摸与编码旋钮双操作，戴手套也能精准操作。
海量存储与USB导出
低压脉冲与高压闪络波形存储≥8000条，多次脉冲波形≥250条，支持中文命名归档；USB通讯导出至电脑端软件进行波形管理、对比分析与报告打印。
便携耐用
内置5200mAh锂电池，充电2小时连续工作5小时以上；防护型机箱不低于IP54，主机仅4.7kg，适应变电站、野外、井下等复杂现场环境。
技术参数
| 采样频率 | 1MHz ～ 400MHz |
| 低压脉冲幅度 | 300V ±15% |
| 测距范围 | ≥120km |
| 测试量程 | 100m / 300m / 500m / 1km / 3km / 5km / 10km / 25km / 50km / 100km |
| 脉冲宽度 | 0.15 / 0.30 / 0.60 / 1.20 / 2.4 / 5.0 / 7.5 / 10 μS |
| 最小分辨率 | 0.07m |
| 测试盲区 | ≤10m |
| 测量误差 | ≤±（0.5%×L + 1m），L为电缆长度 |
| 脉冲耦合器耐压 | DC 35kV |
| 显示屏 | 10.1英寸TFT触控屏，1024×600，280nit |
| 供电方式 | AC 110V～240V 50/60Hz / 内置5200mAh锂电池 |
| 续航时间 | 充电约2小时，连续工作≥5小时 |
| 波形存储 | 低压/闪络≥8000条，多次脉冲≥250条 |
| 通讯接口 | USB（波形导出至电脑端软件） |
| 工作温度 | -20℃ ～ +65℃ |
| 相对湿度 | ≤90% |
| 大气压力 | 750±30mmHg |
| 防护等级 | 不低于IP54 |
| 主机尺寸/重量 | L358×W284×H168mm / 4.7kg |
| 耦合器尺寸/重量 | L430×W380×H220mm / 10kg |
| 执行标准 | GB/T 18268.1、DL/T 849.1-2019、JJF 1042-2020 |
标准配置
电缆故障测试仪主机（低压脉冲/高压闪络/多次脉冲测试与分析单元）
脉冲耦合器（多次脉冲法选配，耐压DC 35kV）
输出线（单Q线，低压脉冲法连接主机与被测电缆）
输入线（双Q线，高压闪络法连接主机与取样器）
取样器（高压闪络法接收高压反射信号）
电源线（主机充电与AC供电连接线）
耦合器高压线A（连接耦合器与被测电缆，只插拔不旋转）
耦合器高压线B（连接耦合器与高压脉冲信号源，只插拔不旋转）
地线（耦合器安全接地）
应用场景
变电站电缆运维检测
适用于110kV～500kV变电站电缆出线的日常巡检、预防性试验和故障抢修。电缆故障测试仪配合高压脉冲发生器，可快速完成测距、路径探测和精确定点，缩短停电时间。
城市电缆隧道与沟道
城市电网电缆隧道、电缆沟、排管等敷设方式下的故障定位。声磁同步定点仪和跨步电压法可在复杂城市环境中精确查找电缆接地故障和外护套损伤。
直埋电缆故障抢修
直埋电力电缆的低阻、短路、开路断线及高阻闪络故障查找。低压脉冲法粗测距离，声磁同步法精确定点，跨步电压法定位外护套接地故障，全流程覆盖。
风电光伏集电线路
风电场35kV集电线路和光伏电站直流/交流电缆故障快速定位。架空线路故障测试仪适用于风机间架空线，电缆故障测试仪适用于地埋集电线路。
工业厂区与石化电缆
钢铁、石化、冶金等工业厂区自备电厂和动力车间电缆故障检测。数字烧穿电桥适用于GIS及交叉互联复杂电缆系统的免拆解故障定位。
架空配电线路故障查找
6kV～35kV架空配电线路单相接地故障查找。锂电池供电的架空线路故障测试仪采用二分法逐步缩小故障区间，特别适合山区和车辆无法到达区域。
高压电缆外护套检测
110kV及以上高压单芯电缆外护套故障定位和耐压试验。外护套故障定位仪输出0～10kV方波信号，跨步电压法和电流法双模式，适用于直埋和隧道电缆。
电缆在线监测与预警
重要供电线路电缆故障预警及定位系统，实时监测暂态行波和稳态分量，在永久故障发生前给出黄/橙/红三级预警，故障测距精度达2.125m。
电力培训与教学
电缆故障模拟装置用于电力行业培训基地、职业院校和检测机构的电缆故障检测人员教学，可模拟脉冲、闪络、低阻、开路、高阻等全类型故障。
常见问题
电缆故障怎么快速定位？
电缆故障定位通常分三步：首先用电缆故障测试仪（低压脉冲/高压闪络法）粗测故障距离，然后用路径仪探测电缆走向和埋深，最后用声磁同步定点仪在粗测范围内精确找到故障点，定点精度可达0.2m。
电缆外护套故障如何查找？
电缆外护套故障定位采用跨步电压法或电流法。外护套故障定位仪向电缆金属护套施加高压脉冲信号，在地面用A字架（跨步电压法）或接收钳（电流法）检测信号变化，信号极性反转或过零点即为故障点。
电缆故障测试仪的测距精度是多少？
低压脉冲法最小分辨率可达0.07m，闪络法测距误差取决于电缆波速设定，一般在10m以内。精确定点阶段声磁同步法精度小于0.2m，跨步电压法精度小于0.5m。
架空线路接地故障怎么查？
架空线路单相接地故障使用架空线路故障测试仪，在停电状态下向线路注入检测信号，用钳表检测信号电流大小判断故障侧，再用二分法逐步缩小故障区间，故障点误差不超过1米。
电缆路径探测用什么设备？
电缆路径识别仪（管线仪）通过发射机向电缆施加特定频率电磁信号，接收机在地面用波峰法或波谷法追踪信号，可探测带电或不带电电缆路径，最大探测深度不小于10米。
高压电缆耐压试验用什么设备？
35kV及以下电缆主绝缘耐压和故障冲击使用一体化高压脉冲发生器，输出0～32kV可调，兼具直流耐压和冲击放电功能。外护套耐压试验使用外护套故障定位仪，输出0～10kV直流。
产品详情
产品概述
NYD-L210电缆故障测试仪是广东冠电科技股份有限公司面向电力电缆运维检修领域推出的新一代专用测距仪器。产品采用工业级10.1英寸触摸一体电脑，搭载嵌入式操作系统，集成现代电子技术与计算机信号处理技术，实现信号滤波、高速采集、数据处理、图形显示与智能分析。仪器采用行波法测试原理，具备低压脉冲法、高压闪络法（含直闪法与冲闪法）、多次脉冲法（8次）三种测试技术，可完成电缆电波速度测量、电缆长度测试与电缆故障距离粗测。适用于不同截面、不同介质材料的电力电缆、高频同轴电缆、路灯电缆及地埋电线的低阻、短路、开路断线故障，以及高阻泄漏和高阻闪络性故障。产品技术参数符合GB/T 18268.1、DL/T 849.1-2019、JJF 1042-2020等标准要求。
核心价值
- 全故障类型覆盖：低压脉冲法快速定位低阻/短路/开路故障，高压闪络法解决高阻泄漏与闪络故障，多次脉冲法攻克复杂高阻难点，一台设备覆盖电缆故障测距全场景；
- 判读效率显著提升：多次脉冲法一次冲击获取8组波形，自动避开余弦大振荡干扰期，在电弧平稳区间采集类似短路故障的清晰回波，总有理想波形可供判读，降低对操作人员经验的依赖；
- 全自动连续采样：具备自动测试量程设定与自动波形分析功能，实时捕捉故障反射波形，配合双游标手动精确定位，自动与手动灵活切换；
- 现场适应能力强：280nit高亮屏在阳光直射下清晰可见，IP54防护机箱防尘防溅，内置锂电池支持无电源环境作业，触摸与旋钮双操作方式适应冬季戴手套场景；
- 数据可追溯：海量波形存储与中文命名归档功能，支持USB导出至电脑端软件进行历史波形对比、趋势分析与报告打印，满足运维检修数字化管理需求。
工作原理
NYD-L210采用行波法测试原理。电波在电缆中传输时，若故障点特性阻抗发生变化，电波将产生反射。短路点回波极性与发射脉冲相反，开路点回波极性与发射脉冲相同，仪器通过检测发射脉冲与反射回波的时间差，结合电波在电缆中的传播速度，计算出故障点距离。对于低阻和开路故障，采用低压脉冲法直接判断；对于高阻故障，采用高压闪络法——泄漏性高阻故障用高压脉冲信号源使故障点闪络放电，闪络性高阻故障用直流高压电源使故障点击穿放电，在测试端检测反射波。多次脉冲法在高压冲击瞬间依次发出8个低压测试脉冲，利用电弧击穿瞬间的短路特征形成8组故障反射波形，并在熄弧后再测8组开路反射波形，有效避开余弦大振荡干扰，获得标准清晰的判读波形。信号经高速A/D转换与计算机处理后，以数字波形显示于屏幕，完成故障距离粗测。
标准依据
- GB/T 18268.1《工业场所用试验设备的抗干扰度要求》
- DL/T 849.1-2019《电力设备专用测试仪通用技术条件 第1部分：电缆故障闪测仪》
- JJF 1042-2020《电缆故障测试仪校准规范》
包装清单
- NYD-L210 电缆故障测试仪主机 ×1
- 脉冲耦合器（多次脉冲法选配） ×1
- 输出线（单Q线） ×1
- 输入线（双Q线） ×1
- 取样器 ×1
- 电源线 ×1
- 耦合器高压线A ×1
- 耦合器高压线B ×1
- 地线 ×1
- 产品合格证 ×1
- 使用说明书 ×1
售后服务
- 质保期限：自购买之日起整机免费保修12个月，终身维护
- 保修范围：因制造缺陷导致的故障和损坏，保修期内免费维修或更换
- 技术支持：7×24小时电话技术支持，提供操作指导与故障排查
- 现场服务：省内48小时、省外72小时到达现场
- 配件供应：长期供应测试线、耦合器、取样器等配件
- 培训服务：提供现场操作培训与波形判读指导
资料查阅
需要了解更多产品信息？
致电 400-6611-383，我们的技术工程师将为您提供专业的产品选型和方案建议
