CNR-C110 SF6充气设备多功能延长测试接口
SF6 Gas Equipment Multi-Function Extension Test Interface
面向电力系统SF6气体绝缘设备（GIS/断路器/互感器/充气柜）的专用检测辅助装置，通过延长管路总成+三通分流阀体+专利压紧式快接终端，将3~5米高处的检测口安全延伸至地面约1.5米操作高度，彻底消除登高作业风险。单一标准接口集成微水测试、纯度检测、组分取样、气体充装、净化处理五大功能。
核心特点
- ✓ 检测口从3~5米降至地面1.5米，消除100%登高作业需求
- ✓ 微水/纯度/取样/充装/净化五合一接口，减少90%+换接次数
- ✓ 专利轴向压紧结构，≤15秒单手快接，效率提升10倍+
- ✓ 转换适配模块覆盖90%+主流SF6设备接口规格，一套走遍全场
- ✓ 进口氟硅橡胶三重渐进密封，氦检漏率≤1×10⁻⁹ Pa·m³/s
- ✓ 可选配色敏哨兵模块，零功耗被动式比色监测，24h不间断感知
核心优势
零登高安全
检测口从3~5米降至地面1.5米操作，消除100%登高作业需求，保障人员安全。
五合一接口
微水测试、纯度检测、组分取样、气体充装、净化处理共用一个标准接口，减少90%+换接次数。
15秒专利快接
专利轴向压紧结构，单手操作无需工具，连接≤15秒，效率提升10倍以上。
全品牌兼容
转换适配模块覆盖90%+主流SF6设备接口规格，一套设备走遍全场。
三重密封
主密封+副密封+防护密封，进口氟硅橡胶材质，氦检漏率≤1×10⁻⁹ Pa·m³/s。
色敏哨兵（选配）
零功耗被动式比色监测模块，免供电免维护，24小时不间断感知SF6气体状态。
技术参数
| 工作压力 | 0.01 ~ 0.75 MPa |
| 密封等级 | ≤1×10⁻⁹ Pa·m³/s（氦质谱检漏） |
| 操作温度 | -30℃ ~ +60℃ |
| 存储温度 | -40℃ ~ +70℃ |
| 防护等级 | IP67 |
| 连接时间 | ≤15秒/次 |
| 爆破压力 | >2.5 MPa |
| 保压测试 | 0.5MPa保压30min，压降<1% |
| 主体材质 | T2紫铜 + H59黄铜 + 304不锈钢 |
| 密封材料 | 进口氟硅橡胶 |
| 接口覆盖 | 90%+主流SF6设备规格 |
| 使用寿命 | ≥10年（正常工况） |
| 整机重量 | 1.8 ~ 3.2 kg（视配置） |
| 发明专利 | ZL202011125925.0 一种压紧式接头及检测设备 |

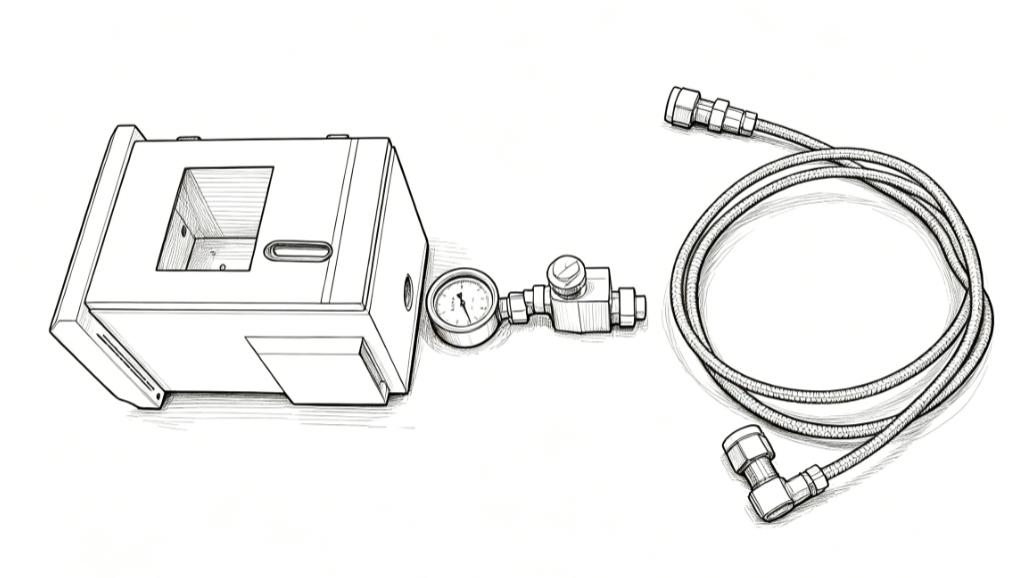

七大核心组件
延长管路总成（T2紫铜，支持定制长度）
三通分流阀体（H59黄铜，三路独立切换）
柔性补偿段（304不锈钢波纹管）
快接终端接口（特种铝合金，专利压紧式）
转换适配模块（黄铜镀镍，多规格转接头组）
固定支架系统（304不锈钢，墙面/抱箍双模式）
密封组件包（进口氟硅橡胶三重渐进密封）
应用场景
220kV/110kV变电站GIS间隔SF6检测
SF6断路器、电流互感器气体取样与纯度检测
配电侧SF6充气柜微水测试与气体回收
突发泄漏检测、检修后快速复装与状态监测
产品详情
产品概述
CNR-C110 SF6充气设备多功能延长测试接口是面向电力系统SF6气体绝缘设备（GIS、断路器、互感器、充气柜）的专用检测辅助装置。产品通过延长管路总成、三通分流阀体与专利压紧式快接终端的组合，将原本位于3~5米高处的检测口安全延伸至地面约1.5米操作高度，彻底消除登高作业风险。主体采用T2紫铜、H59黄铜与304不锈钢，配合进口氟硅橡胶三重渐进密封，氦质谱检漏率≤1×10⁻⁹ Pa·m³/s。产品已通过省级新产品新技术鉴定，整体技术达到国内领先水平，并配套发明专利。
核心价值
- 安全提升：将高空检测作业转为地面操作，消除登高坠落风险，无需搭设脚手架或使用高空作业车；
- 效率提升：单一接口集成五大功能，减少反复换接；专利快接≤15秒，试点数据显示综合效率提升约300%；
- 兼容性强：转换适配模块覆盖90%以上主流SF6设备接口规格，一套设备可应对全场不同品牌设备；
- 密封可靠：三重渐进密封设计，氦检漏率达1×10⁻⁹量级，确保SF6气体零泄漏；
- 智能选配：可选介质色敏原位感知模块，零功耗24小时被动式比色预警（蓝/黄/红），免供电免维护。
工作方式
装置通过固定支架系统安装于SF6设备附近墙面或设备本体抱箍上，延长管路总成将高位检测口延伸至地面操作高度。检测人员在地面通过三通分流阀体切换检测/取样/充气三路通道，使用专利压紧式快接终端在≤15秒内完成与检测仪器的对接。完成微水测试、纯度检测、组分取样、气体充装或净化处理后，断开快接终端即可，无需登高。
试点应用
产品已在某220kV变电站试点应用：覆盖12个GIS间隔，年度检测周期由2天缩短至0.5天，综合效率提升约300%，色敏模块连续6个月无异常变色，投资回报周期小于1年。产品已通过省级新产品新技术鉴定（2026年6月8日），结论为整体技术达到国内领先水平。
包装清单
- CNR-C110 延长测试接口主体 ×1
- 延长管路总成（按定制长度） ×1
- 三通分流阀体 ×1
- 快接终端接口 ×1
- 转换适配模块（转接头组） ×1套
- 固定支架系统 ×1套
- 密封组件包（含备件） ×1
- 产品合格证 ×1
- 使用说明书 ×1
售后服务
- 质保期限：整机免费保修12个月，终身维护
- 技术支持：7×24小时电话技术支持
- 现场服务：省内48小时、省外72小时到达现场
- 安装指导：提供现场安装指导和操作培训
- 备件供应：长期供应密封件等易损备件
- 定制服务：管路长度、接口规格可按需求定制
