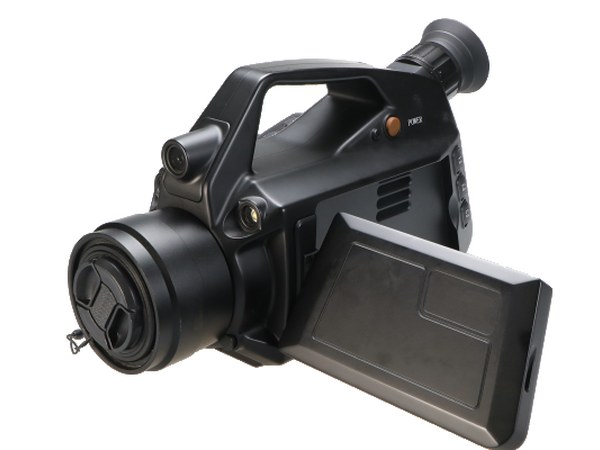

QVD300 英国地和 QVD300 SF6气体泄漏视觉探测器
SF6 Gas Leakage Vision Detector
采用制冷式量子阱红外探测器（QWIP），320×256 像素、热灵敏度 25mK，SF6 气体灵敏度 ≤0.001ml/s，可在安全距离外以成像方式可视化定位 SF6 及 20 余种气体泄漏点，测温范围 -20℃~+500℃，IP54 工业防护。
核心特点
- ✓ 成像式检漏：以红外热像可视化方式直接观察 SF6 泄漏点
- ✓ 制冷式量子阱探测器：320×256 像素，热灵敏度 25mK
- ✓ 高灵敏度：SF6 气体灵敏度 ≤0.001ml/s
- ✓ 远距离安全检测：安全距离外定位泄漏，保障人员安全
- ✓ 多气体检测：可探测 SF6、氨气等 20 余种气体
- ✓ 5 寸可旋转屏：高清晰彩色液晶，内置 500 万像素可见光相机
- ✓ 测温功能：测温范围 -20℃~+500℃，精度 ±2℃/±2%
- ✓ 工业级防护：IP54，宽温工作，适合现场复杂环境
核心优势
可视化检漏
红外成像直接呈现泄漏点位置，无需逐点探枪扫描，效率倍增
远距离安全
可在安全距离外检测泄漏，显著保障操作人员安全
超高灵敏度
SF6 灵敏度 ≤0.001ml/s，捕捉极微小泄漏
多气体覆盖
可探测 SF6、氨气等 20 余种危害环境气体
专业测温
-20℃~+500℃ 测温范围，兼具红外测温功能
工业级品质
IP54 防护、ISO9001/CE 认证，适配电力、化工现场
技术参数
| 型号 | QVD300 |
| 应用领域 | 电力、化工、政府 |
| 可探测气体 | SF6、氨气、乙酰氯、醋酸、乙烯、丙烯、三氯乙烯等 20 余种 |
| 探测器类型 | 焦平面、制冷型量子阱探测器（QWIP） |
| 探测器像素 | 320×256 |
| 像元间距 | 30μm |
| 波长范围 | 9.8～11.2μm |
| 热灵敏度 | 25mK |
| 探测 SF6 灵敏度 | ≤0.001ml/s |
| 视场角 / 焦距 | 10°×7.5° / 55mm |
| 最小成像距离 | 2m |
| 空间分辨率 | 0.55mrad |
| 液晶显示屏 | 5.0 寸高清晰彩色数字式，可旋转，800×480 |
| 可见光相机 | 500 万像素 CMOS，自动对焦，LED 补光灯 |
| 测温范围 | -20℃～+500℃ |
| 测温精度 | ±2℃ / ±2%（读数范围）取大值 |
| 电池类型 | 锂电池，可充电，连续工作 2h |
| 外接电源 | DC 12V |
| 工作温度 | -15℃～+40℃ |
| 存储温度 | -20℃～+50℃ |
| 防护等级 | IP54（IEC60529） |
| 尺寸 | 308mm×142mm×166mm |
| 重量 | ≤2.4kg（含标准镜头） |
标准配置
红外热像仪（带 10° 标准镜头）
USB WIFI 模块
可充电锂电池 ×2
电池充电器
AC 电源适配器
车载充电器
SD 卡 + SD 卡读卡器
软件光盘
保修卡 / 合格证 / 标定书
产品详情
产品概述
QVD300（Qualicheck Vision Detector）采用制冷式量子阱红外探测器（QWIP），能够以成像方式准确找到 SF6 泄漏点，是一款集泄漏可视化检测与红外测温于一体的便携式热像仪。设备可在安全距离以外检测泄漏，大大保障了操作人员的安全，同时可对氨气等部分危害环境的气体进行可视化检测，广泛应用于电力、化工、政府安全监管等领域。
核心价值
- 可视化定位：成像方式直接呈现泄漏点位置与扩散范围
- 远距离检测：安全距离外成像检漏，保障操作人员安全
- 多气体覆盖：20 余种气体可探测，一机多用
- 测温一体：兼具红外测温功能，泄漏与过热同步诊断
工作原理
QVD300 基于红外光谱吸收成像原理。SF6、氨气等气体分子在 9.8～11.2μm 波段具有特征红外吸收，制冷式量子阱探测器（QWIP）捕捉该波段的红外辐射差异，经成像处理后在显示屏上以可见图像呈现泄漏气体的扩散轮廓，从而实现泄漏点的可视化精确定位。
标准依据
- ISO9001 质量管理体系
- CE 标准认证
- 国家红外及工业电热产品质量监督检验中心检测
- 中国电科院检测证书
- 安徽电科院测试报告
包装清单
- 红外热像仪（带 10° 标准镜头）×1
- USB WIFI 模块 ×1
- 可充电锂电池 ×2
- 电池充电器 ×1
- AC 电源适配器 ×1
- 车载充电器 ×1
- SD 卡 + SD 卡读卡器 ×1
- 软件光盘 ×1
- 保修卡 / 合格证 / 标定书 ×1
售后服务
- 质保期限：自购买之日起整机免费保修12个月，终身维护
- 保修范围：因制造缺陷导致的故障和损坏，保修期内免费维修或更换
- 技术支持：7×24小时电话技术支持，提供操作指导与故障排查
- 现场服务：省内48小时、省外72小时到达现场
- 配件供应：长期供应试样杯、密封件、电源线、数据线等配件
- 培训服务：提供现场操作培训与波形判读指导
资料查阅
需要了解更多产品信息？
致电 400-6611-383，我们的技术工程师将为您提供专业的产品选型和方案建议
核心特点
- 成像式检漏：以红外热像可视化方式直接观察 SF6 泄漏点
- 制冷式量子阱探测器：320×256 像素，热灵敏度 25mK
- 高灵敏度：SF6 气体灵敏度 ≤0.001ml/s
- 远距离安全检测：安全距离外定位泄漏，保障人员安全
- 多气体检测：可探测 SF6、氨气等 20 余种气体
- 5 寸可旋转屏：高清晰彩色液晶，内置 500 万像素可见光相机
- 测温功能：测温范围 -20℃~+500℃，精度 ±2℃/±2%
- 工业级防护：IP54，宽温工作，适合现场复杂环境
核心优势
红外成像直接呈现泄漏点位置，无需逐点探枪扫描，效率倍增
可在安全距离外检测泄漏，显著保障操作人员安全
SF6 灵敏度 ≤0.001ml/s，捕捉极微小泄漏
可探测 SF6、氨气等 20 余种危害环境气体
-20℃~+500℃ 测温范围，兼具红外测温功能
IP54 防护、ISO9001/CE 认证，适配电力、化工现场
技术参数
| 型号 | QVD300 |
| 应用领域 | 电力、化工、政府 |
| 可探测气体 | SF6、氨气、乙酰氯、醋酸、乙烯、丙烯、三氯乙烯等 20 余种 |
| 探测器类型 | 焦平面、制冷型量子阱探测器（QWIP） |
| 探测器像素 | 320×256 |
| 像元间距 | 30μm |
| 波长范围 | 9.8～11.2μm |
| 热灵敏度 | 25mK |
| 探测 SF6 灵敏度 | ≤0.001ml/s |
| 视场角 / 焦距 | 10°×7.5° / 55mm |
| 最小成像距离 | 2m |
| 空间分辨率 | 0.55mrad |
| 液晶显示屏 | 5.0 寸高清晰彩色数字式，可旋转，800×480 |
| 可见光相机 | 500 万像素 CMOS，自动对焦，LED 补光灯 |
| 测温范围 | -20℃～+500℃ |
| 测温精度 | ±2℃ / ±2%（读数范围）取大值 |
| 电池类型 | 锂电池，可充电，连续工作 2h |
| 外接电源 | DC 12V |
| 工作温度 | -15℃～+40℃ |
| 存储温度 | -20℃～+50℃ |
| 防护等级 | IP54（IEC60529） |
| 尺寸 | 308mm×142mm×166mm |
| 重量 | ≤2.4kg（含标准镜头） |
九大标准配置
- 红外热像仪（带 10° 标准镜头）
- USB WIFI 模块
- 可充电锂电池 ×2
- 电池充电器
- AC 电源适配器
- 车载充电器
- SD 卡 + SD 卡读卡器
- 软件光盘
- 保修卡 / 合格证 / 标定书
应用场景
产品概述
QVD300（Qualicheck Vision Detector）采用制冷式量子阱红外探测器（QWIP），能够以成像方式准确找到 SF6 泄漏点，是一款集泄漏可视化检测与红外测温于一体的便携式热像仪。设备可在安全距离以外检测泄漏，大大保障了操作人员的安全，同时可对氨气等部分危害环境的气体进行可视化检测，广泛应用于电力、化工、政府安全监管等领域。
工作原理
QVD300 基于红外光谱吸收成像原理。SF6、氨气等气体分子在 9.8～11.2μm 波段具有特征红外吸收，制冷式量子阱探测器（QWIP）捕捉该波段的红外辐射差异，经成像处理后在显示屏上以可见图像呈现泄漏气体的扩散轮廓，从而实现泄漏点的可视化精确定位。
标准依据
- ISO9001 质量管理体系
- CE 标准认证
- 国家红外及工业电热产品质量监督检验中心检测
- 中国电科院检测证书
- 安徽电科院测试报告
包装清单
- 红外热像仪（带 10° 标准镜头）×1
- USB WIFI 模块 ×1
- 可充电锂电池 ×2
- 电池充电器 ×1
- AC 电源适配器 ×1
- 车载充电器 ×1
- SD 卡 + SD 卡读卡器 ×1
- 软件光盘 ×1
- 保修卡 / 合格证 / 标定书 ×1
售后服务
- 质保期限：自购买之日起整机免费保修12个月，终身维护
- 保修范围：因制造缺陷导致的故障和损坏，保修期内免费维修或更换
- 技术支持：7×24小时电话技术支持，提供操作指导与故障排查
- 现场服务：省内48小时、省外72小时到达现场
- 配件供应：长期供应探头、探枪、电源线、数据线等配件
- 培训服务：提供现场操作培训与检测判读指导
