GM310六氟化硫气体综合测试仪
GM310 六氟化硫气体综合测试仪
SF6 Gas Comprehensive Tester

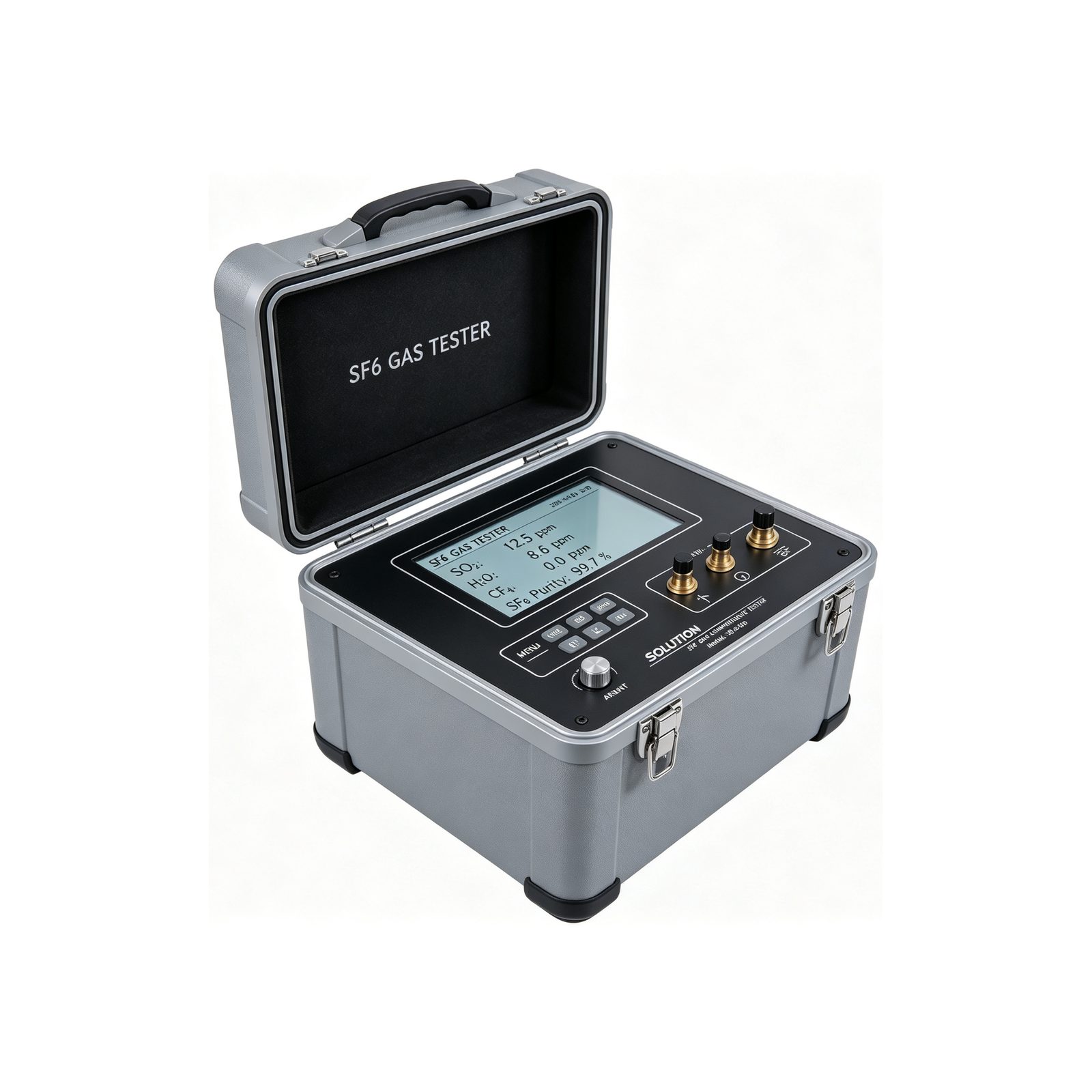

GM310是一款集SF6气体纯度、微水露点与分解产物测量于一体的便携式综合测试仪，将原需三台仪器完成的检测任务整合于一台设备，一次进气即可完成多项检测。采用原装进口传感器，响应快、精度高，配8英寸真彩触摸屏与内置锂电池，适合现场作业。
核心特点
- ✓ 三合一集成：一次进气同时完成SF6纯度、微水露点、分解产物三项检测，大幅减少气体用量与工作量
- ✓ 原装进口传感器：Vaisala DRYCAP高分子薄膜露点传感器、恒温型热导池纯度传感器、电化学分解产物传感器，寿命长、抗污染
- ✓ 8英寸800×400全彩液晶触摸屏，图形化操作界面，支持数据图谱与曲线显示
- ✓ 交直流两用：内置可充电锂电池连续工作10小时以上，具备过充过放保护
- ✓ 微型热敏打印机即时打印，标配16GB U盘导出数据，可存储1000条测量数据
- ✓ 一体式ABS工程塑料防护箱，整机5.5kg，便于现场携带
核心优势
三合一综合检测
纯度、露点、分解产物三合一，替代三台独立仪器，缩短现场检测时间，降低综合成本。
进口传感器保障精度
露点采用Vaisala DRYCAP技术，校准周期长达两年，抗冷凝结露；热导与电化学传感器交叉干扰小、线性度高。
智能化保护设计
具备SO2自动大量程切换、气体毒性成分过滤、流量异常报警、温度自动补偿等功能，保护传感器、延长寿命。
技术参数
| 露点测量范围 | -80～+20℃ |
| 露点精度 | ±1℃ |
| 纯度测量范围 | 0～100%（体积比） |
| 纯度精度 | ≤±0.1%（90%～100%时） |
| 分解产物H2S | 0～200ppm |
| 分解产物SO2+SOF2 | 0～100ppm / 0～2000ppm |
| 分解产物CO | 0～5000ppm |
| 分解产物HF | 0～10ppm |
| 分解产物精度 | ±0.5ppm |
| 响应时间(T90) | 露点≤30s；纯度≤30s；分解产物≤15s |
| 样气流量 | 0～0.2L/min（电子流量计自动平衡） |
| 进气压力 | 0～0.5MPa |
| 显示方式 | 8英寸800×400全彩液晶触摸屏 |
| 工作电源 | 交直流两用，锂电池续航10小时以上 |
| 外形尺寸 | 420×150×325mm |
| 仪器重量 | 5.5kg |
标准配置
仪器主机（含一体式ABS防护箱）
8英寸真彩液晶触摸屏
微型热敏打印机
SF6断路器专用接头一箱
φ6快插接头+特氟龙进气管
16GB U盘
可充电锂电池组及充电器
系统专用分析软件
使用说明书、合格证及检测报告
应用场景
变电站SF6综合检测
一台仪器同时完成SF6气体微水、纯度、分解产物等多参数综合检测，提高现场检测效率。
实验室气体分析
在实验室对采集的SF6气样进行多组分综合分析，生成完整的气体质量评估报告。
现场多参数检测
技术人员携带综合测试仪赴现场，一次连接即可完成多项指标检测，减少现场作业时间。
计量院检测
送至计量院进行多参数综合校准，确保微水、纯度、分解产物各通道测量精度均达标。
电力检修
检修期间对SF6设备进行综合气体质量检测，全面评估设备状态，指导检修决策。
设备交接试验
新建变电站GIS设备交接验收时进行SF6气体综合性能检测，作为设备投运的必要依据。
常见问题
GM310一次可以检测哪些项目？
GM310为三合一综合测试仪，一次进气可同时完成SF6纯度、微水露点及SO2、H2S、CO、HF等分解产物的测量。
露点传感器校准周期是多久？
采用Vaisala DRYCAP高分子薄膜传感器技术，校准周期长达两年一次，并具备开机自校准功能。
仪器能否在户外长时间使用？
交直流两用，内置可充电锂电池可连续工作10小时以上，工作温度范围满足户外户内运行要求。
产品详情
产品概述
GM310六氟化硫气体综合测试仪是冠电科技面向电力系统研发的便携式SF6气体多参数检测设备。仪器集纯度、露点、分解产物测量三项功能于一体，将原来需要三台仪器才能实现的功能综合于一台设备，一次完成三项功能检测，大幅减少气体用量，同时降低用户现场工作量、提高工作效率。设备采用高性能数字处理芯片，内嵌自主知识产权的数据处理算法，配备大屏幕真彩触摸屏操控系统，软硬件功能强大、操控性好。
核心价值
- 三合一集成：纯度、露点、分解产物同台测量，替代三台独立仪器
- 原装进口传感体系：Vaisala DRYCAP露点、恒温热导纯度、电化学分解产物
- 8英寸真彩触摸屏，图形化操作，数据图谱与曲线直观显示
- 微型热敏打印+U盘导出，1000条数据存储，自动生成分析报告
- 交直流两用、锂电池10小时续航，一体式ABS防护箱便携坚固
工作原理
纯度检测采用恒温型热导池原理，利用不同气体热导率差异，通过MEMS工艺硅片薄膜电桥测量温度变化并换算为SF6体积浓度；露点检测采用Vaisala DRYCAP高分子薄膜传感器技术，直接测量气体中微量水分的露点温度；分解产物检测采用电化学原理，气体进入传感器后在敏感电极发生氧化/还原反应，产生与气体浓度成正比的电流，经放大转换后显示SO2、H2S、CO、HF等组分浓度。
标准依据
- GB 191 包装储运图示标志
- GB 4793.1 测量、控制和试验室用电气设备的安全要求
- GB/T 6587 电子测量仪器系列环境试验标准
- Q/CSC 1206007 电力设备检修试验规程
包装清单
- GM310仪器主机（一体式ABS防护箱）×1
- SF6断路器专用接头一箱
- 进气管（φ6快插+特氟龙管）×1套
- 可充电锂电池组及充电器×1
- 16GB U盘×1
- 系统专用软件×1套
- 使用说明书、合格证、出厂检验报告×1套
售后服务
- 整机提供一年免费质保，终身维护
- 提供现场操作培训与技术指导
- 软件免费升级，传感器定期校准服务
- 7×24小时技术支持热线响应
资料查阅
需要了解更多产品信息？
致电 400-6611-383，我们的技术工程师将为您提供专业的产品选型和方案建议
