CNT-TA-110
GIS 局放在线监测装置
GIS局放在线监测装置
一句话了解：GIS局放在线监测装置（CNT-TA-110）在线监测系统，CNT-TA-110 GIS局放在线监测装置基于特高频(UHF)局放检测技术，监测频段覆盖300MHz~3GHz，灵敏度达-80dBm，可穿透GIS金属罐体检测，中广测CNTest荣誉出品，400-6611-383。
核心特点
- ✓特高频(UHF)监测频段300MHz~3GHz，灵敏度高，可穿透GIS箱体检测微弱放电
- ✓支持内置式/外置式特高频传感器，IP68防护，适应GIS室恶劣环境
- ✓采样率200MS/s，≤8通道同步采集，通道一致性≤0.5dBm
- ✓PRPS/PRPD图谱分析，自动识别尖端/悬浮/电晕放电类型
- ✓2U标准机架式采集主机，RJ45+RS485双通讯，支持IEC61850接入
- ✓GIS局放在线监测装置专业级监测性能，稳定可靠
快速了解
CNT-TA-110GIS 局放在线监测装置是中广测CNTest的产品。GIS局放在线监测装置（CNT-TA-110）在线监测系统，CNT-TA-110 GIS局放在线监测装置基于特高频(UHF)局放检测技术，监测频段覆盖300MHz~3GHz，灵敏度达-80dBm，可穿透GIS金属罐体检测，中广测CNTest荣誉出品，400-6611-383。
CNT-TA-110关键参数速览
产品型号CNT-TA-110
品牌中广测CNTest
监测频段300MHz~3000MHz
监测范围≤20000pC
测量范围-80~-20dBm
采样率200MS/s
通道数量≤8通道
通讯方式RJ45网口、RS485
工作电源AC90~240V，50~60Hz
外形尺寸483×89×300mm（2U机架式）
ADVANTAGES
核心优势
01
监测频段宽
UHF监测频段覆盖300MHz~3GHz，灵敏度达-80dBm，可穿透GIS金属罐体检测pC级微弱放电信号，不漏掉任何早期放电
02
多通道同步采集
≤8通道同步采集，采样率200MS/s，通道一致性≤0.5dBm，准确捕捉脉冲放电时序，不误判放电位置
03
智能图谱识别
PRPS/PRPD图谱分析算法，自动识别尖端放电、悬浮放电、电晕放电三类典型类型，辅助运维人员快速判断故障性质
04
双通讯接入
RJ45网口+RS485双通讯接口，支持IEC61850规约，直接接入变电站综合自动化系统，无需额外网关
05

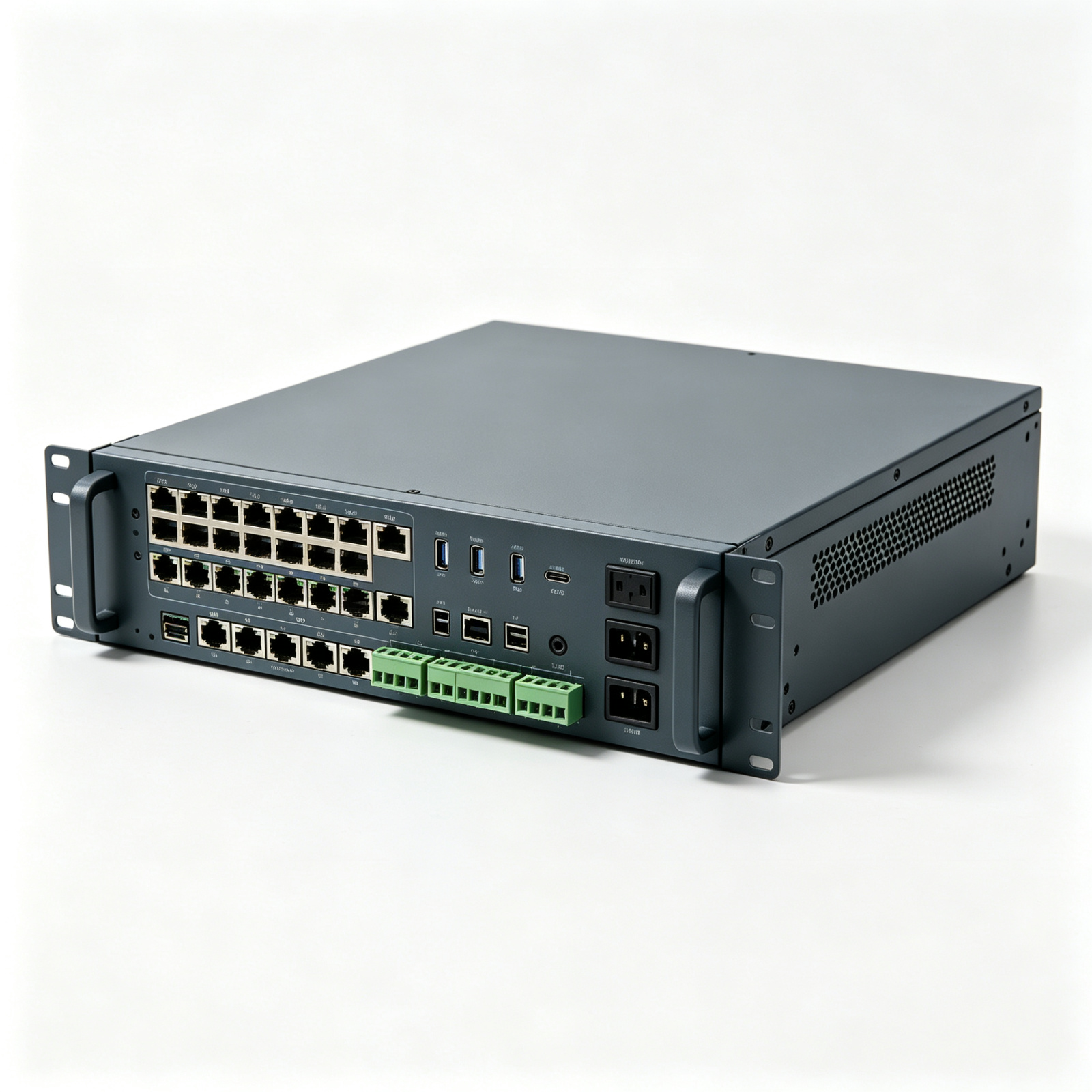

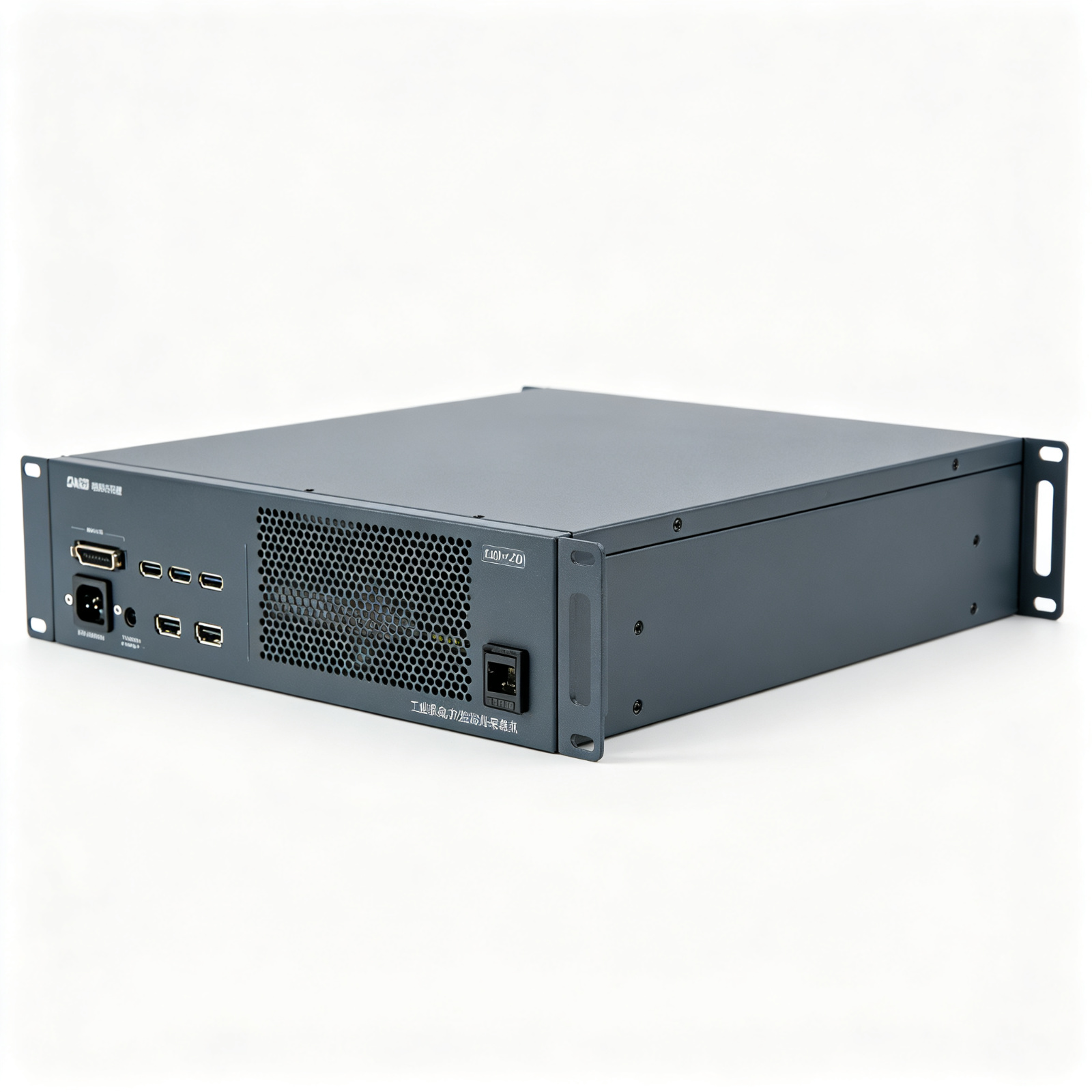

2U机架式设计
标准2U机架式采集主机，安装在继保室标准机柜，不占用GIS现场空间，运维人员无需进入GIS室
06
IP68传感器
内置/外置式传感器IP68防护等级，适应GIS室高湿、高电磁干扰恶劣环境，长期稳定运行免维护
SPECIFICATIONS
技术参数
| 产品型号 | CNT-TA-110 |
| 监测频段 | 300MHz~3000MHz |
| 监测范围 | ≤20000pC |
| 测量范围 | -80~-20dBm |
| 采样率 | 200MS/s |
| 通道数量 | ≤8通道 |
| 通讯方式 | RJ45网口、RS485 |
| 工作电源 | AC90~240V，50~60Hz |
| 外形尺寸 | 483×89×300mm（2U机架式） |
| 工作环境 | -20℃~+70℃，5%~95%RH无凝露 |
COMPONENTS
标准配置
01
2U采集主机
×1，8通道同步采集，200MS/s采样率
02
UHF传感器
×1，内置/外置式特高频传感器，IP68防护
03
通讯线缆
×1，RJ45网线+RS485通讯线
04
安装附件
×1，传感器安装支架、密封件、固定螺丝
APPLICATIONS
应用场景
真空度检测
对真空灭弧室进行真空度测试，无需拆卸设备。
仪表读数记录
工作人员查看仪器屏幕并记录测试数据。
接头与接线测试
完成测试线连接后进行联合测试。
钳表辅助测量
使用钳形表配合高压检测仪表进行现场测量。
收工整理仪器
测试结束后整理仪器与线缆，准备撤离现场。
DETAILS
产品详情
CNT-TA-110产品概述
CNT-TA-110 GIS局放在线监测装置基于特高频(UHF)局放检测技术，监测频段覆盖300MHz~3GHz，灵敏度达-80dBm，可穿透GIS金属罐体检测pC级微弱放电信号。装置采用2U标准机架式设计，≤8通道同步采集，采样率200MS/s，通道一致性≤0.5dBm。内置PRPS/PRPD图谱分析算法，自动识别尖端放电、悬浮放电、电晕放电三种典型放电类型。支持IEC61850/Modbus规约，直接接入变电站综合自动化系统，实现GIS设备绝缘状态24小时在线监测和故障预警。
解决痛点
- GIS局放发现晚：传统停电试验每年仅一次，运行中产生的局放缺陷无法及时发现，等下次试验时故障可能已发展到严重阶段；
- 人工巡检盲区：GIS室内设备密集、气室数量多，人工巡检使用便携式仪器逐站测量，效率低且受环境噪声干扰，微弱放电信号易被漏检；
- 图谱判读难：运维人员缺乏局放图谱分析专业经验，放电类型判断不准确，容易误报漏报，导致不必要的停电检查或错过故障预警；
- 定位困难：GIS设备气室数量多、间隔长，局放发生后无法快速定位到具体气室，人工排查耗时数天，停电损失巨大。
工作方式
将UHF特高频传感器安装在GIS罐体观察孔或内置位置，紧固密封
FAQ
常见问题
监测频段是多少？
UHF监测频段300MHz~3GHz，灵敏度-80dBm，可穿透GIS箱体检测
最多支持几个通道？
≤8通道同步采集，采样率200MS/s，通道一致性≤0.5dBm
支持什么通讯规约？
RJ45网口+RS485，支持IEC61850/Modbus规约
能识别哪些放电类型？
自动识别尖端放电、悬浮放电、电晕放电三类
安装方式是什么？
2U机架式主机安装在继保室，传感器内置或外置安装
包装清单
- CNT-TA-110监测主机 ×1
- 2U采集主机×1 ×1
- UHF特高频传感器×按通道数 ×1
- 产品说明书×1 ×1
- 合格证×1 ×1
- 产品合格证、使用说明书 ×1
- 产品合格证 ×1
- 使用说明书 ×1
售后服务
- 质保期限：整机免费保修 12 个月，终身维护
- 技术支持：7×24 小时电话技术支持
- 现场服务：响应时限与到达时间以合同约定为准
- 软件升级：终身免费软件升级
- 培训服务：免费提供操作培训和考核
- 配套服务：提供选型指导、操作培训与技术咨询
