CNR-C230 主变压器有载开关取油装置
On-Load Tap Changer Oil Extraction Device
采用304不锈钢法兰底座与PN63高压球阀组合，安装于变压器有载开关油室取样阀处，通过球阀控制取油，配合导流接头将油样精准导入取样容器，从根本上解决传统取油方式油液渗漏、空气混入、样品污染三大痛点。
核心特点
- ✓ 304不锈钢法兰 + PN63高压球阀 + 双重密封，零渗漏设计
- ✓ 导流接头精准引流，油样不接触空气，确保色谱分析准确
- ✓ 球阀一键开关，取油作业从30分钟缩短至5分钟内完成
- ✓ PN63高压设计远超工况，防尘帽防止误操作和异物侵入
- ✓ 法兰对接安装，无需改动变压器本体，停电安装时间短
- ✓ SUS304不锈钢主体，设计使用寿命≥10年，日常免维护
核心优势
零渗漏设计
304不锈钢法兰 + PN63球阀 + 双重密封，从源头杜绝渗漏。
零污染取样
导流接头精准引流，避免油样接触空气，确保色谱分析准确。
高效操作
球阀一键开关，取油作业30分钟缩短至5分钟内完成。
安全可靠
PN63高压设计远超工况；防尘帽防止误操作和异物侵入。
安装便捷
法兰对接，无需改动变压器本体，停电安装时间短。
持久耐用
SUS304不锈钢主体，设计使用寿命≥10年，日常免维护。
技术参数
| 主体材质 | SUS304 不锈钢 |
| 法兰形式 | 四椭圆槽法兰 |
| 球阀压力等级 | PN63 |
| 法兰孔径 | φ17±0.1mm |
| 孔间距 | 14mm |
| 连接螺纹 | M10×1 |
| 总高度 | 40mm |
| 阀身高 | 21mm |
| 密封方式 | 双重密封（密封圈+球阀） |
| 防护配置 | 防尘保护帽 |
| 设计使用寿命 | ≥10年 |
| 维护要求 | 日常免维护 |
应用场景

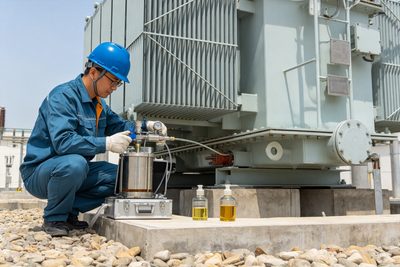

变电站主变压器取油

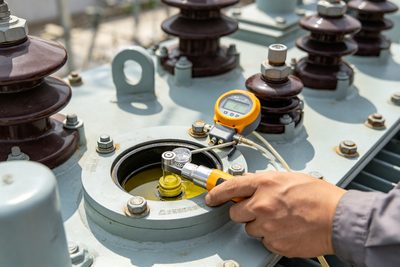

有载开关油室取样

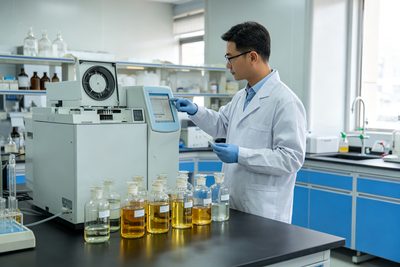

变压器油色谱分析取样

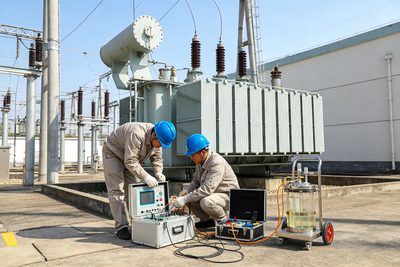

预防性试验取油

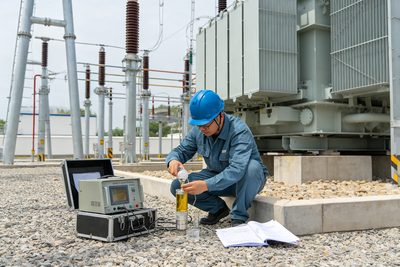

交接验收取样

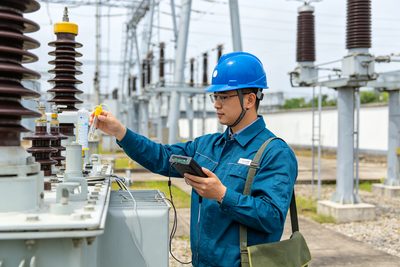

定期巡检取油
产品详情
产品概述
CNR-C230主变压器有载开关取油装置是广东冠电科技股份有限公司自主研发的专业取油设备。装置采用304不锈钢法兰底座与PN63高压球阀组合，在变压器有载开关油室取样阀处安装，通过球阀控制取油，配合导流接头将油样精准导入取样容器，从根本上解决传统取油方式油液渗漏、空气混入、样品污染三大痛点。已在多个供电局变电站成功应用。
解决痛点
- 油液渗漏：传统取油方式密封不严，油样易渗漏污染环境，双重密封设计从源头杜绝；
- 空气混入：油样接触空气会影响色谱分析结果，导流接头实现密闭取样，确保数据准确；
- 样品污染：开放式取样易引入杂质，球阀控制+导流接头实现全流程封闭操作。
工作方式

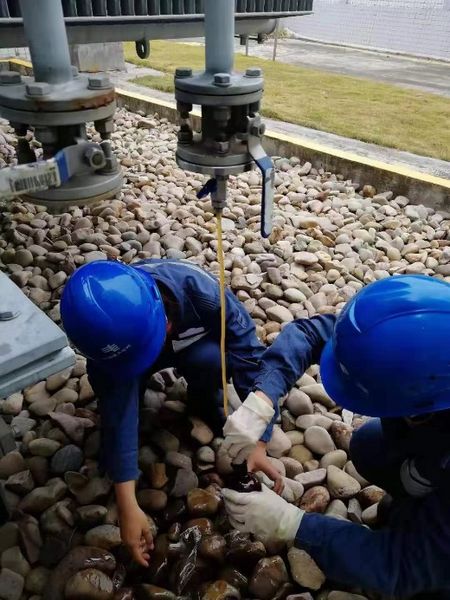

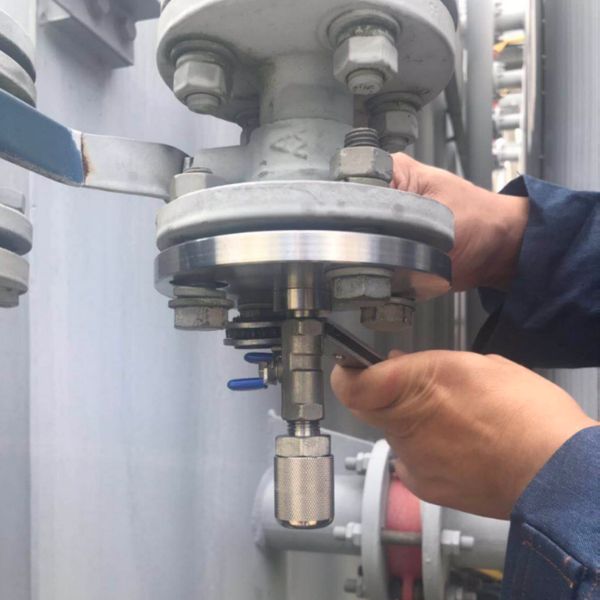

装置通过法兰底座固定在有载开关油室取样阀处，取油时打开PN63高压球阀，绝缘油经导流接头流入取样容器，取样完成后关闭球阀并盖上防尘保护帽。整个过程单人即可操作，取油时间由传统方式的约30分钟缩短至5分钟以内。
核心组件
- 四椭圆槽法兰底座：SUS304不锈钢材质，四椭圆槽设计适配多种安装孔距；
- PN63高压球阀：压力等级PN63，远超实际工况，安全裕度大；
- 导流接头：精准引流，油样不接触空气，可对接标准取样容器；
- 防尘保护帽：非取油期间保护阀口，防止异物侵入和误操作；
- 密封圈：耐油耐高温材质，双重密封确保零渗漏。
包装清单
- CNR-C230 取油装置主体 ×1
- 导流接头 ×1
- 防尘保护帽 ×1
- 密封圈（备件） ×2
- 安装紧固件套装 ×1
- 产品合格证 ×1
- 使用说明书 ×1
售后服务
- 质保期限：整机免费保修 12 个月，终身维护
- 技术支持：7×24小时电话技术支持
- 现场服务：省内48小时、省外72小时到达现场
- 安装指导：提供现场安装指导和培训
- 备件供应：长期供应密封件等易损备件
核心特点
- 304不锈钢法兰 + PN63高压球阀 + 双重密封，零渗漏设计
- 导流接头精准引流，油样不接触空气，确保色谱分析准确
- 球阀一键开关，取油作业从30分钟缩短至5分钟内完成
- PN63高压设计远超工况，防尘帽防止误操作和异物侵入
- 法兰对接安装，无需改动变压器本体，停电安装时间短
- SUS304不锈钢主体，设计使用寿命≥10年，日常免维护
核心优势
304不锈钢法兰 + PN63球阀 + 双重密封，从源头杜绝渗漏。
导流接头精准引流，避免油样接触空气，确保色谱分析准确。
球阀一键开关，取油作业30分钟缩短至5分钟内完成。
PN63高压设计远超工况；防尘帽防止误操作和异物侵入。
法兰对接，无需改动变压器本体，停电安装时间短。
SUS304不锈钢主体，设计使用寿命≥10年，日常免维护。
技术参数
| 主体材质 | SUS304 不锈钢 |
| 法兰形式 | 四椭圆槽法兰 |
| 球阀压力等级 | PN63 |
| 法兰孔径 | φ17±0.1mm |
| 孔间距 | 14mm |
| 连接螺纹 | M10×1 |
| 总高度 | 40mm |
| 阀身高 | 21mm |
| 密封方式 | 双重密封（密封圈+球阀） |
| 防护配置 | 防尘保护帽 |
| 设计使用寿命 | ≥10年 |
| 维护要求 | 日常免维护 |
核心组件
- 四椭圆槽法兰底座
- PN63高压球阀
- 导流接头
- 防尘保护帽
- 密封圈
应用场景
产品概述
CNR-C230主变压器有载开关取油装置是广东冠电科技股份有限公司自主研发的专业取油设备。装置采用304不锈钢法兰底座与PN63高压球阀组合，在变压器有载开关油室取样阀处安装，通过球阀控制取油，配合导流接头将油样精准导入取样容器，从根本上解决传统取油方式油液渗漏、空气混入、样品污染三大痛点。已在多个供电局变电站成功应用。
解决痛点
- 油液渗漏：传统取油方式密封不严，油样易渗漏污染环境，双重密封设计从源头杜绝；
- 空气混入：油样接触空气会影响色谱分析结果，导流接头实现密闭取样，确保数据准确；
- 样品污染：开放式取样易引入杂质，球阀控制+导流接头实现全流程封闭操作。
工作方式
装置通过法兰底座固定在有载开关油室取样阀处，取油时打开PN63高压球阀，绝缘油经导流接头流入取样容器，取样完成后关闭球阀并盖上防尘保护帽。整个过程单人即可操作，取油时间由传统方式的约30分钟缩短至5分钟以内。
核心组件
- 四椭圆槽法兰底座：SUS304不锈钢材质，四椭圆槽设计适配多种安装孔距；
- PN63高压球阀：压力等级PN63，远超实际工况，安全裕度大；
- 导流接头：精准引流，油样不接触空气，可对接标准取样容器；
- 防尘保护帽：非取油期间保护阀口，防止异物侵入和误操作；
- 密封圈：耐油耐高温材质，双重密封确保零渗漏。
包装清单
- CNR-C230 取油装置主体 ×1
- 导流接头 ×1
- 防尘保护帽 ×1
- 密封圈（备件） ×2
- 安装紧固件套装 ×1
- 产品合格证 ×1
- 使用说明书 ×1
售后服务
- 质保期限：整机免费保修 12 个月，终身维护
- 技术支持：7×24小时电话技术支持
- 现场服务：省内48小时、省外72小时到达现场
- 安装指导：提供现场安装指导和培训
- 备件供应：长期供应密封件等易损备件
