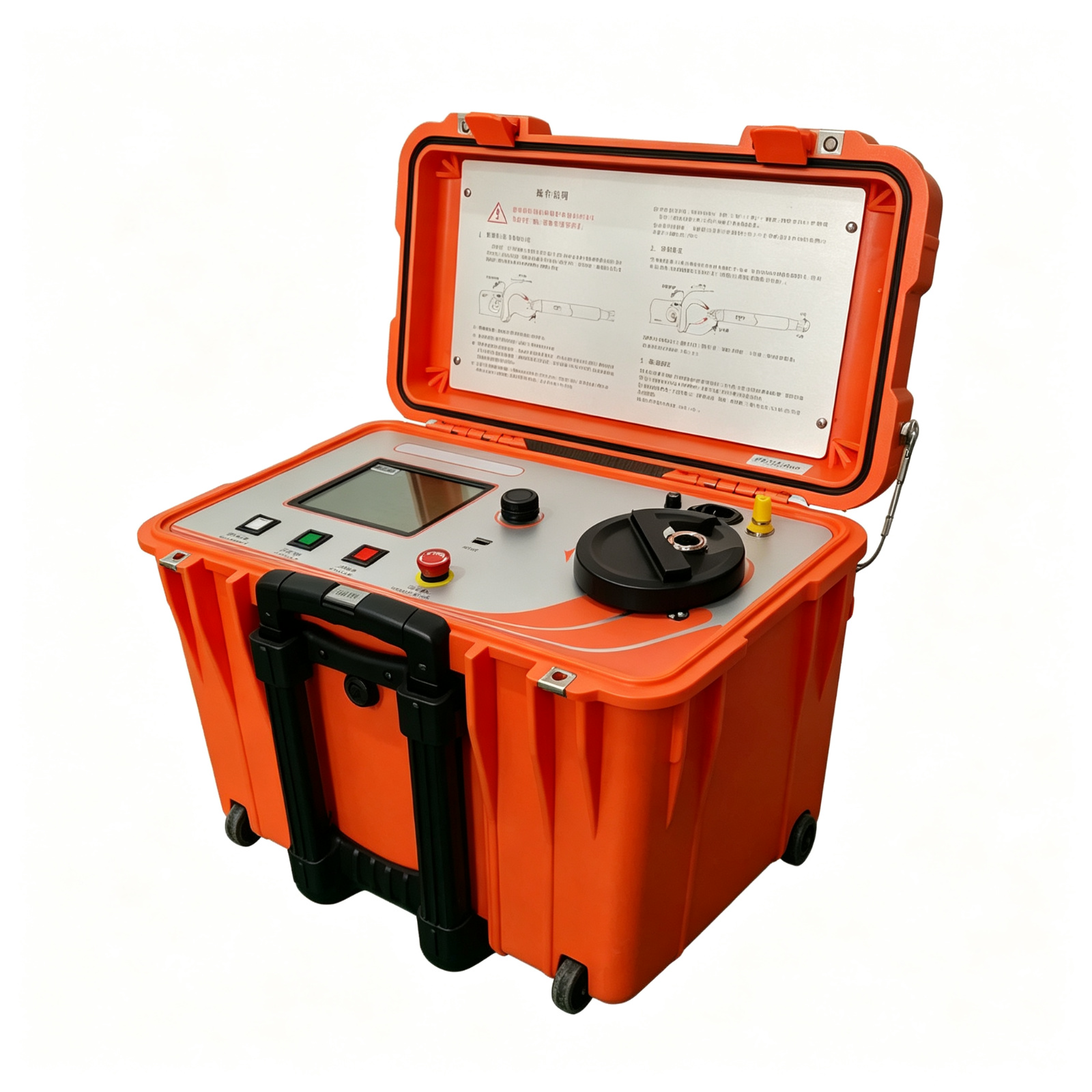

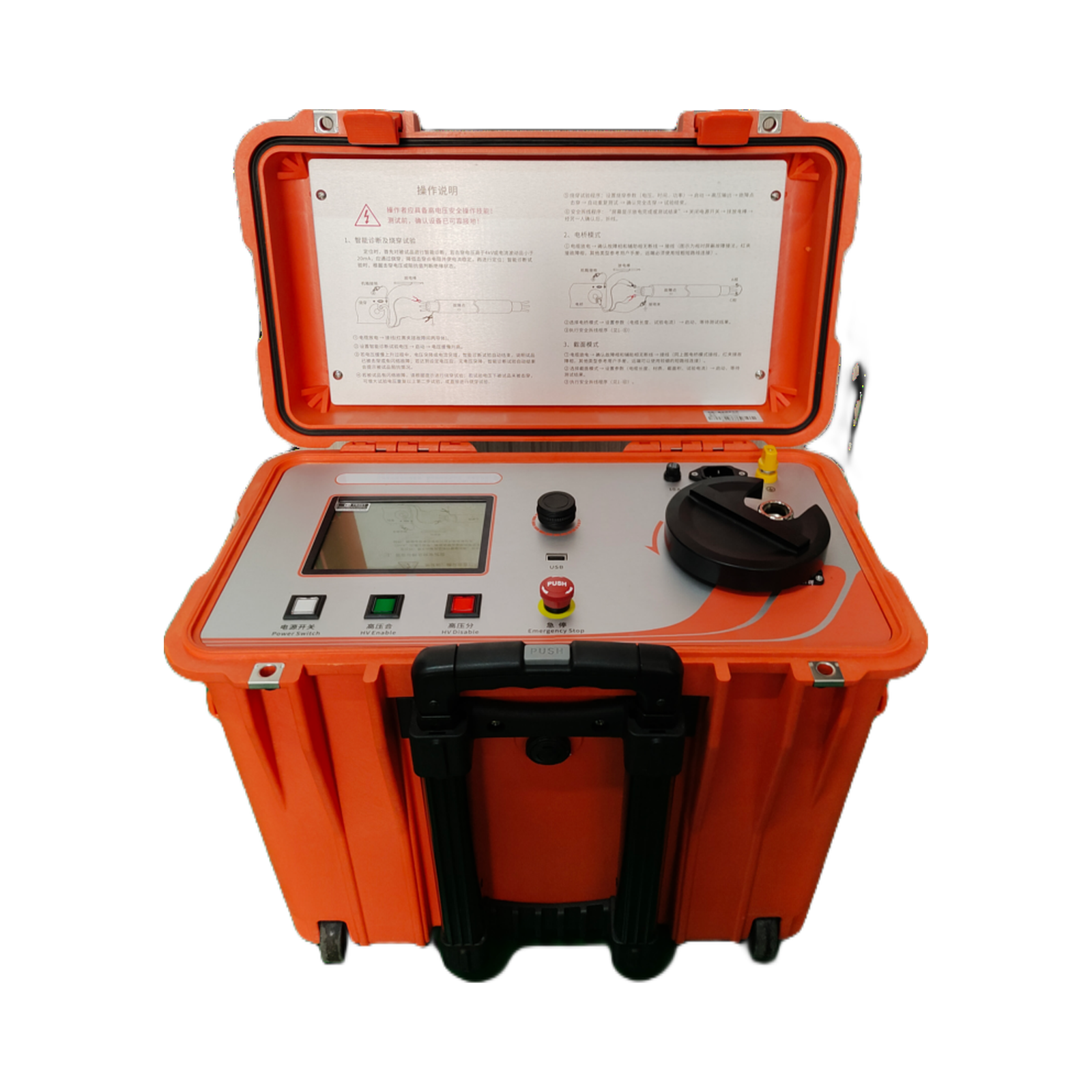

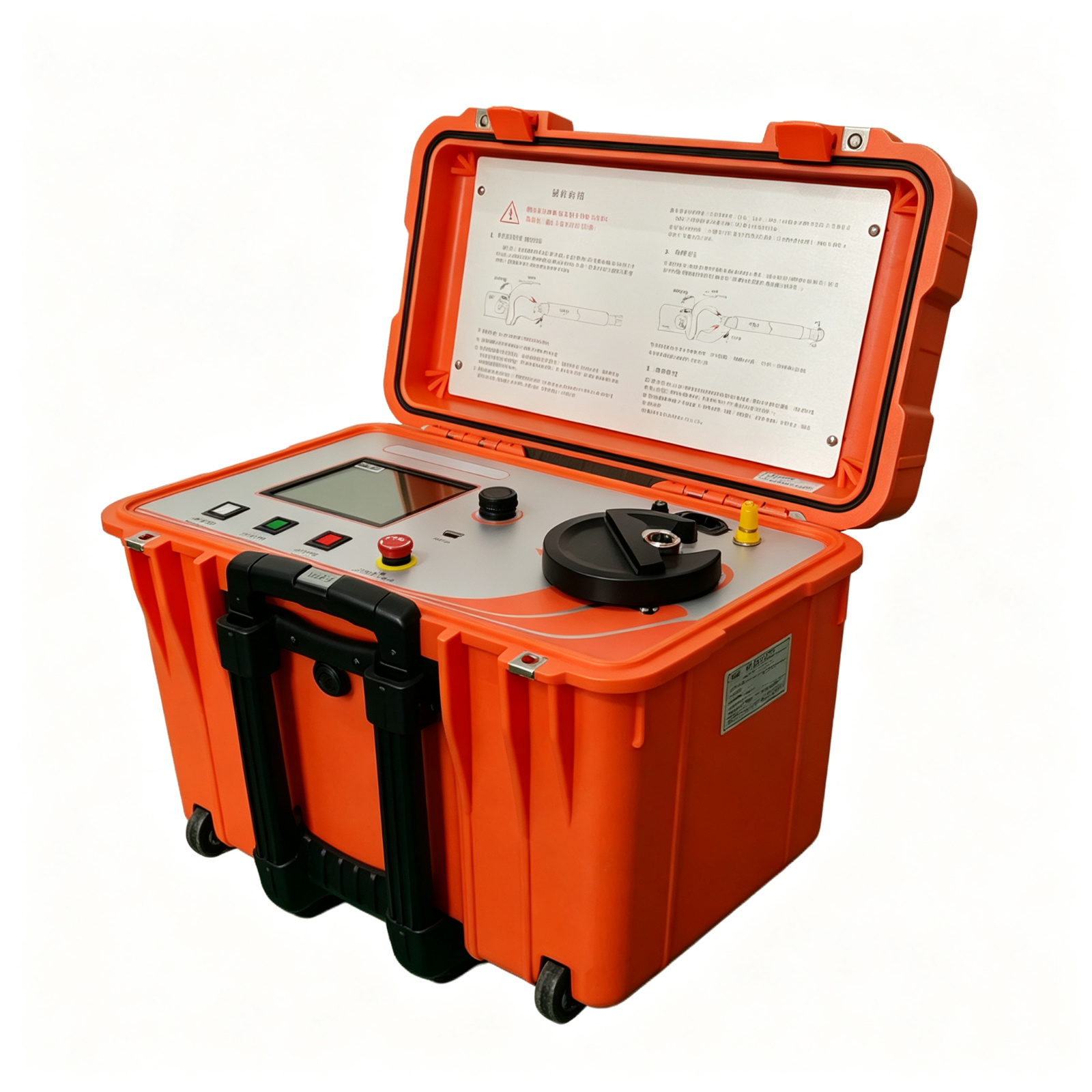

NYD-L220 数字烧穿电桥
Digital Burn-Through Bridge
集烧穿与智能电桥于一体的电缆故障预定位设备。烧穿模式额定电压60kV、最大400mA烧弧电流，可快速将高阻故障烧成低阻；数字电桥最大测试电流750mA，大幅提升故障定位精度。特别适用于高压、大截面、大长度复杂电缆系统的绝缘故障预定位，在不拆除GIS开关及短路交叉互联的情况下即可快速完成定位。
核心特点
- ✓ 烧穿+电桥一体化：60kV/400mA烧穿模式与750mA数字电桥集成于一台主机，高阻烧穿与精确定位一机完成
- ✓ 全自动测试，一键式操作：自动诊断电缆故障类型并引导下一步操作，降低对操作人员经验的依赖
- ✓ 智能安全防护：自动检测接线正确性与保护地接地状态，异常时即时切断高压输出
- ✓ 电桥法无盲区：与波反射法相比，电桥法不存在测试盲区，特别适用于短电缆及靠近端头的故障点定位
- ✓ 高电压大电流：60kV输出电压、400mA烧弧电流，适用于长度长、截面粗的高压复杂电缆系统绝缘故障预定位
- ✓ 拉杆式便携机箱：带脚轮拉杆设计，整机22kg，IP54防护，适应变电站及野外现场环境
核心优势
烧穿电桥一体化
将60kV/400mA烧穿功能与750mA数字电桥集成于一台主机，高阻故障烧穿降阻后直接切换电桥模式精确定位，无需多台设备辗转现场。
复杂电缆系统定位
特别适用于具有GIS终端及交叉互联的复杂高压电缆系统，在不拆除GIS开关及短路交叉互联的情况下即可快速完成绝缘故障预定位。
电桥法无盲区
与波反射法相比，电桥法不存在测试盲区，对短电缆及靠近端头的故障点同样能够精确定位，定位精度±（0.1%·L+1）m。
全自动智能诊断
一键式操作，自动诊断电缆故障类型（低阻/高阻/闪络），自动评估故障状态并引导下一步操作，自动检测接线正确性与保护地接地。
高电压大电流输出
烧穿模式60kV/400mA可快速将高阻故障烧成低阻；电桥模式750mA大电流大幅提高故障定位精度，特别适合长距离、粗截面高压电缆。
便携安全设计
带脚轮拉杆式机箱，整机22kg携带方便；IP54防护等级适应野外现场；急停按钮、接地检测、自动放电等多重安全保护。
技术参数
| 智能诊断-输出电压 | 0～60kV DC，负压 |
| 智能诊断-最大输出电流 | 30mA |
| 烧穿模式-输出电压 | 0～60kV DC，负压 |
| 烧穿模式-最大输出电流 | 400mA |
| 电桥/截面模式-输出电压 | 0～4kV DC，双极性 |
| 电桥/截面模式-最大输出电流 | 750mA |
| 定位精度 | ±（0.1%·L + 1）m，L为电缆长度 |
| 测试范围 | 1～50000m |
| 显示屏 | 320×240点阵液晶，阳光下可视 |
| 电源 | AC 100V～240V，50/60Hz |
| 功率 | 最大2kVA |
| 工作温度 | -10℃ ～ +55℃ |
| 相对湿度 | ≤90% |
| 外形尺寸 | 30cm×46cm×50cm（长×宽×高） |
| 重量 | 22kg（不含配件） |
| 防护等级 | IP54 |
标准配置
智能烧穿电桥主体
电桥测试盒
备用保险丝（10A，5×20）×5
FJ1电桥定位测试线
FJ2电桥定位低阻值短路线
FJ4烧穿源输出线
专用接地线
放电棒接地线
电源线
放电棒
应用场景
变电站电缆运维检测
适用于110kV～500kV变电站电缆出线的日常巡检、预防性试验和故障抢修。电缆故障测试仪配合高压脉冲发生器，可快速完成测距、路径探测和精确定点，缩短停电时间。
城市电缆隧道与沟道
城市电网电缆隧道、电缆沟、排管等敷设方式下的故障定位。声磁同步定点仪和跨步电压法可在复杂城市环境中精确查找电缆接地故障和外护套损伤。
直埋电缆故障抢修
直埋电力电缆的低阻、短路、开路断线及高阻闪络故障查找。低压脉冲法粗测距离，声磁同步法精确定点，跨步电压法定位外护套接地故障，全流程覆盖。
风电光伏集电线路
风电场35kV集电线路和光伏电站直流/交流电缆故障快速定位。架空线路故障测试仪适用于风机间架空线，电缆故障测试仪适用于地埋集电线路。
工业厂区与石化电缆
钢铁、石化、冶金等工业厂区自备电厂和动力车间电缆故障检测。数字烧穿电桥适用于GIS及交叉互联复杂电缆系统的免拆解故障定位。
架空配电线路故障查找
6kV～35kV架空配电线路单相接地故障查找。锂电池供电的架空线路故障测试仪采用二分法逐步缩小故障区间，特别适合山区和车辆无法到达区域。
高压电缆外护套检测
110kV及以上高压单芯电缆外护套故障定位和耐压试验。外护套故障定位仪输出0～10kV方波信号，跨步电压法和电流法双模式，适用于直埋和隧道电缆。
电缆在线监测与预警
重要供电线路电缆故障预警及定位系统，实时监测暂态行波和稳态分量，在永久故障发生前给出黄/橙/红三级预警，故障测距精度达2.125m。
电力培训与教学
电缆故障模拟装置用于电力行业培训基地、职业院校和检测机构的电缆故障检测人员教学，可模拟脉冲、闪络、低阻、开路、高阻等全类型故障。
常见问题
电缆故障怎么快速定位？
电缆故障定位通常分三步：首先用电缆故障测试仪（低压脉冲/高压闪络法）粗测故障距离，然后用路径仪探测电缆走向和埋深，最后用声磁同步定点仪在粗测范围内精确找到故障点，定点精度可达0.2m。
电缆外护套故障如何查找？
电缆外护套故障定位采用跨步电压法或电流法。外护套故障定位仪向电缆金属护套施加高压脉冲信号，在地面用A字架（跨步电压法）或接收钳（电流法）检测信号变化，信号极性反转或过零点即为故障点。
电缆故障测试仪的测距精度是多少？
低压脉冲法最小分辨率可达0.07m，闪络法测距误差取决于电缆波速设定，一般在10m以内。精确定点阶段声磁同步法精度小于0.2m，跨步电压法精度小于0.5m。
架空线路接地故障怎么查？
架空线路单相接地故障使用架空线路故障测试仪，在停电状态下向线路注入检测信号，用钳表检测信号电流大小判断故障侧，再用二分法逐步缩小故障区间，故障点误差不超过1米。
电缆路径探测用什么设备？
电缆路径识别仪（管线仪）通过发射机向电缆施加特定频率电磁信号，接收机在地面用波峰法或波谷法追踪信号，可探测带电或不带电电缆路径，最大探测深度不小于10米。
高压电缆耐压试验用什么设备？
35kV及以下电缆主绝缘耐压和故障冲击使用一体化高压脉冲发生器，输出0～32kV可调，兼具直流耐压和冲击放电功能。外护套耐压试验使用外护套故障定位仪，输出0～10kV直流。
产品详情
产品概述
NYD-L220数字烧穿电桥是广东冠电科技股份有限公司面向高压电缆故障定位领域推出的一体化专用设备。产品集烧穿功能与智能数字电桥于一体，烧穿模式额定电压60kV、最大400mA烧弧电流，可快速将高阻故障烧成低阻；数字电桥最大测试电流750mA，大幅提高故障定位精度。设备采用全自动测试与一键式操作，可自动诊断电缆故障类型、检测接线正确性与保护地接地状态。特别适用于高压、大截面、大长度复杂电缆系统的绝缘故障预定位，如具有GIS终端及交叉互联的复杂高压电缆绝缘故障定位，在不拆除GIS开关及短路交叉互联的情况下即可快速完成定位。
核心价值
- 烧穿定位一机完成：60kV/400mA烧穿模式快速将高阻故障降阻，750mA数字电桥实现高精度预定位，从故障烧穿到距离测算一台设备全程覆盖，减少现场设备携带与切换。
- 复杂系统免拆解：针对GIS终端及交叉互联高压电缆系统，无需拆除GIS开关或短路交叉互联即可完成绝缘故障定位，大幅缩短停电时间与操作风险。
- 电桥法零盲区：相比波反射法在短电缆和端头附近存在盲区，电桥平衡法对全段电缆均可精确定位，定位精度±（0.1%·L+1）m，测试范围1～50000m。
- 智能安全防护：自动检测保护地接地状态（接地电阻须小于10Ω），接线异常自动禁止升压；急停按钮即时切断高压；测试结束自动放电，保障操作人员安全。
- 数据可追溯：自动存储历史测试数据（电桥模式与截面模式各100条），支持U盘导出，便于故障分析与报告归档。
工作原理
NYD-L220集成了烧穿与电桥两种工作模式。烧穿模式通过输出0～60kV DC负压高压，在故障点产生电弧并碳化绝缘通道，将高阻故障转化为低阻故障，最大烧弧电流400mA，可快速完成降阻。智能诊断功能先以0～60kV/30mA评估电缆绝缘状态，根据击穿电压或故障阻抗值判断故障类型（低阻、高阻、闪络），引导操作人员选择烧穿或直接进入电桥定位。电桥模式基于MURRAY电桥原理，输出0～4kV DC双极性电压，最大750mA测试电流，通过调节电桥平衡读取故障距离百分比，结合已知电缆全长计算故障点距离。截面模式则在已知电缆截面和材质的前提下进行测距。设备采用数字电源控制方式，输出电压电流稳定可靠；320×240点阵液晶在阳光下可视，旋转式按钮实现戴手套场景下的人机交互。
标准依据
- DL/T 849.1-2019《电力设备专用测试仪通用技术条件 第1部分：电缆故障闪测仪》
- GB/T 18268.1《工业场所用试验设备的抗干扰度要求》
- JJF 1042-2020《电缆故障测试仪校准规范》
包装清单
- NYD-L220 数字烧穿电桥主体 ×1
- 电桥测试盒 ×1
- 备用保险丝（10A，5×20） ×5
- FJ1电桥定位测试线 ×1
- FJ2电桥定位低阻值短路线 ×1
- FJ4烧穿源输出线 ×1
- 专用接地线 ×1
- 放电棒接地线 ×1
- 电源线 ×1
- 放电棒 ×1
- 产品合格证 ×1
- 使用说明书 ×1
售后服务
- 质保期限：自购买之日起整机免费保修12个月，终身维护
- 保修范围：因制造缺陷导致的故障和损坏，保修期内免费维修或更换
- 技术支持：7×24小时电话技术支持，提供操作指导与故障排查
- 现场服务：省内48小时、省外72小时到达现场
- 配件供应：长期供应测试线、保险丝、电桥测试盒等配件
- 培训服务：提供现场操作培训与电桥判读指导
