GM210六氟化硫气体检漏仪
GM210 六氟化硫气体检漏仪
SF6 Gas Leak Detector
GM210是冠电科技自主研发的手持式SF6气体定量检漏仪，采用NDIR单光束双波长红外技术，测量范围0-1500ppm，分辨率1ppm，响应3秒。内置气泵与锂电池续航≥5小时，1kg轻便设计，用于GIS、断路器等SF6设备的现场泄漏点查找与定量分析。
核心特点
- ✓ NDIR红外测量：单光束双波长红外技术，分辨率1ppm，精度±(1.5%+5d)
- ✓ 测量范围0-1500ppm，覆盖SF6开关设备常见泄漏浓度区间
- ✓ 响应/恢复时间均为3秒，预热≤10秒，现场快速定位泄漏点
- ✓ 内置高效气泵抽取速度≥800ml/min，采样效率高
- ✓ 大容量存储：可存20000条数据及波形，支持USB导出
- ✓ 仅1kg手持设计，续航≥5小时，IP33防护，CATⅡ双重绝缘
核心优势
高精度定量检测
NDIR单光束双波长红外原理，分辨率1ppm、精度±(1.5%+5d)、重复性1%，可对SF6泄漏做准确定量而非仅定性报警。
快速响应定位
响应与恢复时间均为3秒，预热≤10秒，手持探头沿疑似漏点移动即可实时显示浓度变化，快速锁定泄漏位置。
智能泵吸采样
内置高效气泵抽取速度≥800ml/min，配合3米采样探头，可伸入设备缝隙与高空位置完成采样。
数据可追溯
大容量存储20000条数据及波形曲线，支持翻阅查询与USB导出，便于检测报告归档与趋势分析。
技术参数
| 产品型号 | GDC-GM210 |
| 测量方式 | NDIR单光束双波长红外 |
| 监测气体 | 六氟化硫（SF6） |
| 测量范围 | 0~1500 ppm |
| 分辨率 | 1 ppm |
| 精度 | ±(1.5%+5d) |
| 重复性 | 1% |
| 气泵抽取速度 | ≥800 ml/min |
| 响应时间 | 3 s |
| 恢复时间 | 3 s |
| 预热时间 | ≤10 s |
| 持续工作时间 | ≥5 小时 |
| 充电适配器 | DC5V/1A |
| 环境温度 | -20~+50℃ |
| 环境湿度 | 5%~95%RH（无冷凝） |
| 大气压力 | 50~110 kPa |
| 防护等级 | IP33，双重绝缘，CATⅡ |
| 外形尺寸 | 250×160×70 mm |
| 主机重量 | 1 kg |
| 数据存储 | 20000条 |
标准配置
检漏仪主机
采样探头（3米）
电源线/充电器
USB数据线
便携保护箱
使用说明书
产品合格证
保修卡
检测报告
应用场景

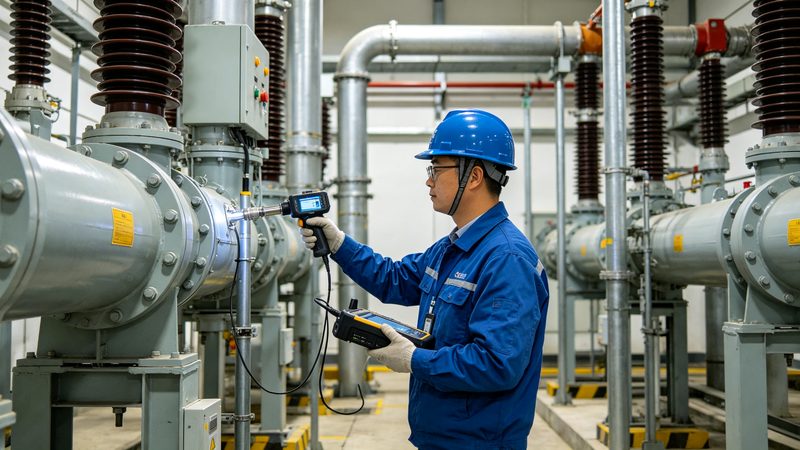

GIS室泄漏检测
对GIS组合电器各气室法兰、焊缝、管路接头进行SF6泄漏点查找与定量分析，辅助设备交接验收。

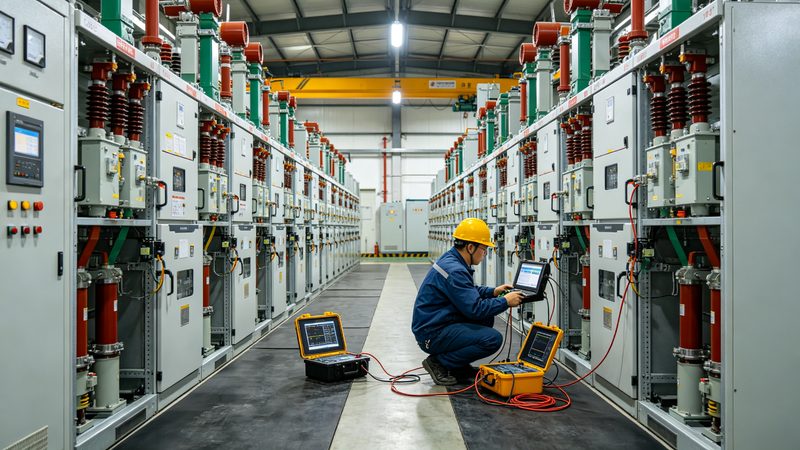

开关室SF6检漏
针对SF6高压断路器瓷套、密封面、操作机构等易漏部位进行现场检漏，判断灭弧介质是否泄漏。

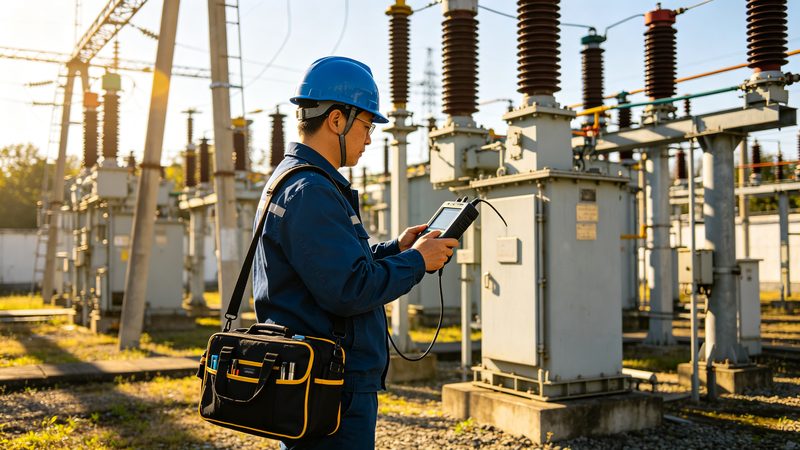

变电站设备巡检
巡检人员手持检漏仪沿变电站设备逐台检测，实时显示浓度变化，快速锁定泄漏位置。

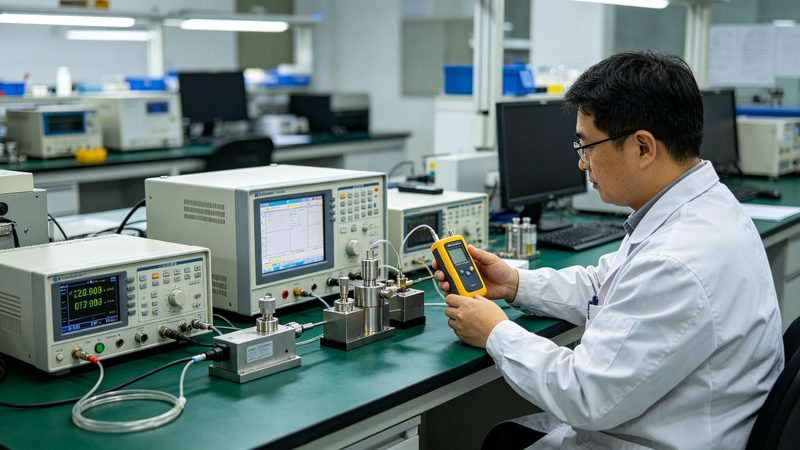

实验室检漏校准
在实验室用标准SF6气体对检漏仪进行灵敏度校准与功能验证，确保现场检测数据准确。

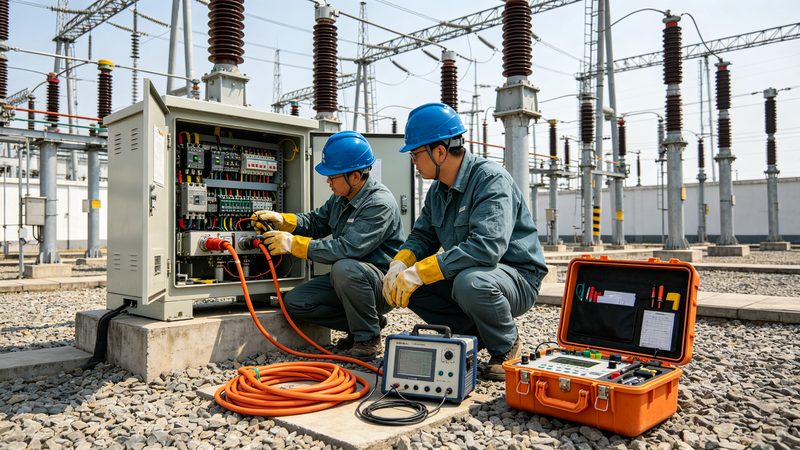

电力检修现场
设备检修前后对SF6气室密封性能进行检漏测试，确认检修质量，防止投运后发生泄漏。

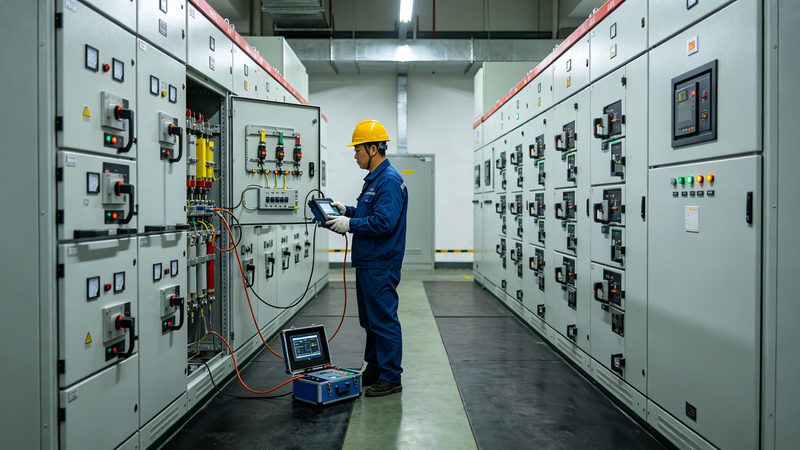

充气柜检测
对环网柜、充气柜等紧凑型SF6设备进行密封性检漏，适用于配电房批量设备快速筛查。
常见问题
GM210可以检测其他气体吗？
GM210专用于SF6气体检测，采用NDIR红外技术，对其他气体无响应，不建议用于检测其他气体。
设备多久需要校准一次？
建议每6个月或使用500次后校准一次。如测量过程中发现数值偏差较大，应及时联系厂家校准。
采样探头可以更换吗？
可以。采样探头为可更换部件，随机标配3米探头，如需更长或特殊探头可联系厂家购买更换。
测量数据可以导出吗？
可以。GM210支持USB数据导出，可将测量数据与波形曲线导出到电脑做进一步分析与报告生成。
可以在户外使用吗？
可以。防护等级IP33，双重绝缘CATⅡ标准，环境温度-20~+50℃、湿度5~95%RH无冷凝均可使用，但雨天应避免。
产品详情
产品概述
GM210六氟化硫气体检漏仪（GDC-GM210）是广东冠电科技股份有限公司自主研发的手持式SF6气体定量检漏分析设备。产品采用NDIR单光束双波长红外测量技术，测量范围0-1500ppm，分辨率1ppm，精度±(1.5%+5d)，响应与恢复时间均为3秒。内置高效气泵抽取速度≥800ml/min，可配3米采样探头。整机重量仅1kg，续航≥5小时，彩色大屏幕点阵液晶显示实时浓度与动态波形曲线，支持20000条数据存储与USB导出，适用于GIS开关、高压断路器、变压器等电力设备的SF6泄漏检测与定量分析。
核心价值
- NDIR红外定量：单光束双波长红外原理，分辨率1ppm、精度±(1.5%+5d)，泄漏量可量化而非仅报警。
- 秒级响应：响应/恢复均为3秒，预热≤10秒，手持探头沿设备移动即可快速锁定漏点。
- 轻便长续航：整机1kg，锂电池续航≥5小时，适合户外与高空SF6设备巡检。
- 数据可追溯：20000条存储+USB导出+动态波形，满足电力试验报告归档与趋势分析。
工作原理
仪器采用NDIR（非分散红外）单光束双波长测量原理。SF6气体在红外波段有特征吸收峰，红外光源发出的光束通过测量气室时，SF6分子吸收特定波长的红外光，探测器检测参考波长与测量波长的光强比值，经温度补偿与算法处理换算为SF6气体体积浓度（ppm）。内置气泵以≥800ml/min的流量将现场气体经采样探头抽入气室，实现实时连续测量。
标准依据
- DL/T 639-1997 六氟化硫电气设备运行、试验及检修人员安全防护细则
- GB 11023-89 高压开关设备六氟化硫气体密封试验方法
- DL/T 846.6-2004 六氟化硫气体检漏仪
- DL/T 596 电力设备预防性试验规程
- GB/T 17626 电磁兼容试验和测量技术
包装清单
- GM210检漏仪主机 1台
- 采样探头（3米） 1根
- DC5V/1A充电器 1个
- USB数据线 1根
- 便携保护箱 1个
- 使用说明书 1份
- 产品合格证 1份
- 保修卡 1份
- 检测报告 1份
售后服务
- 整机质保一年，质保期内非人为损坏免费维修
- 7×24小时技术咨询热线400-6611-383
- 广州总部提供现场操作培训与检漏作业指导
- 建议每6个月或500次使用后回厂校准
- 终身提供传感器维修与探头更换服务
- 免费提供上位机软件升级与数据导出支持
