外护套故障定位
单芯电缆外护套绝缘故障定位，精确定位击穿点位置，指导开挖修复
主机便携箱×1 双芯高压测量电缆及附件一套 AC220V电源线×1 产品说明书、合格证、保修卡各1份

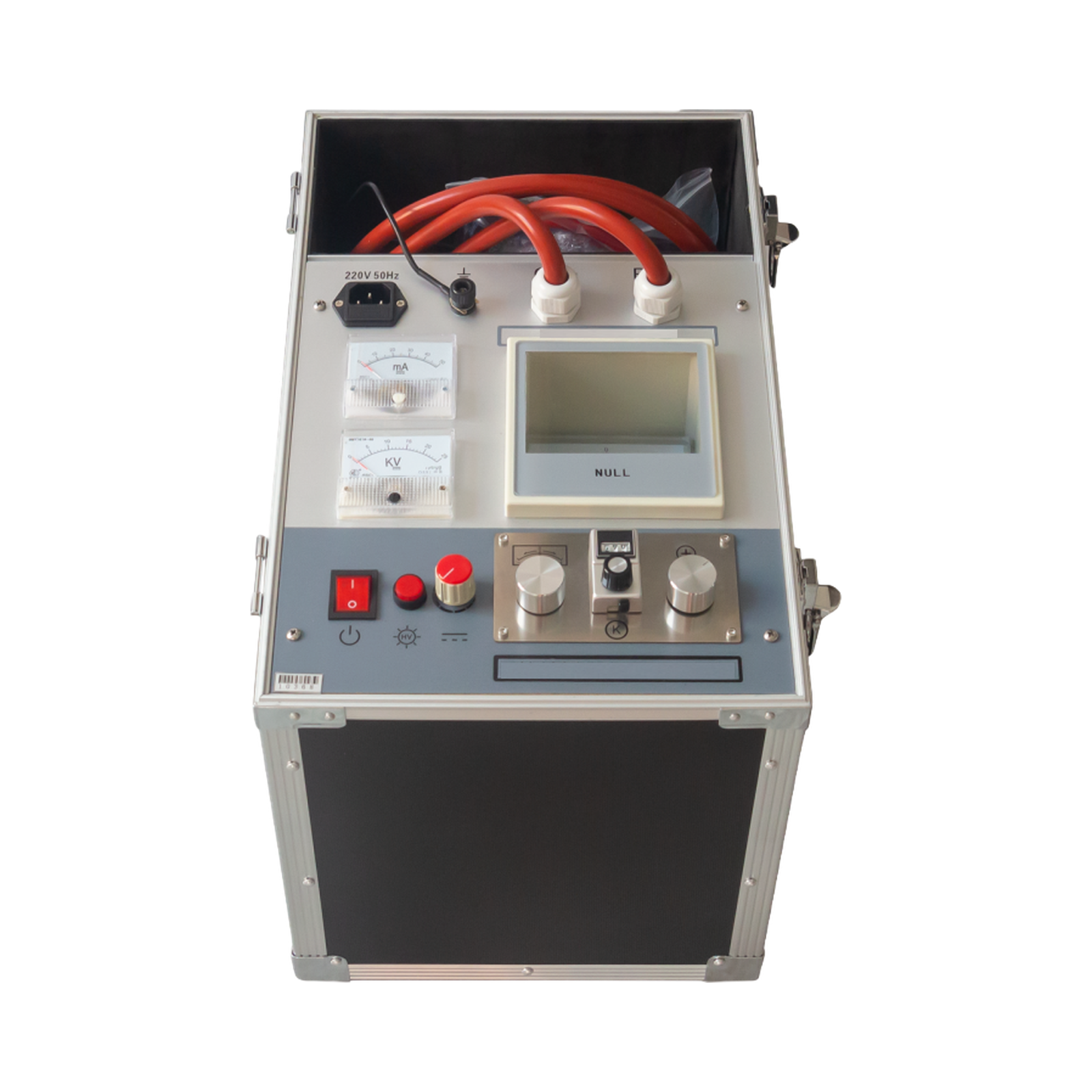

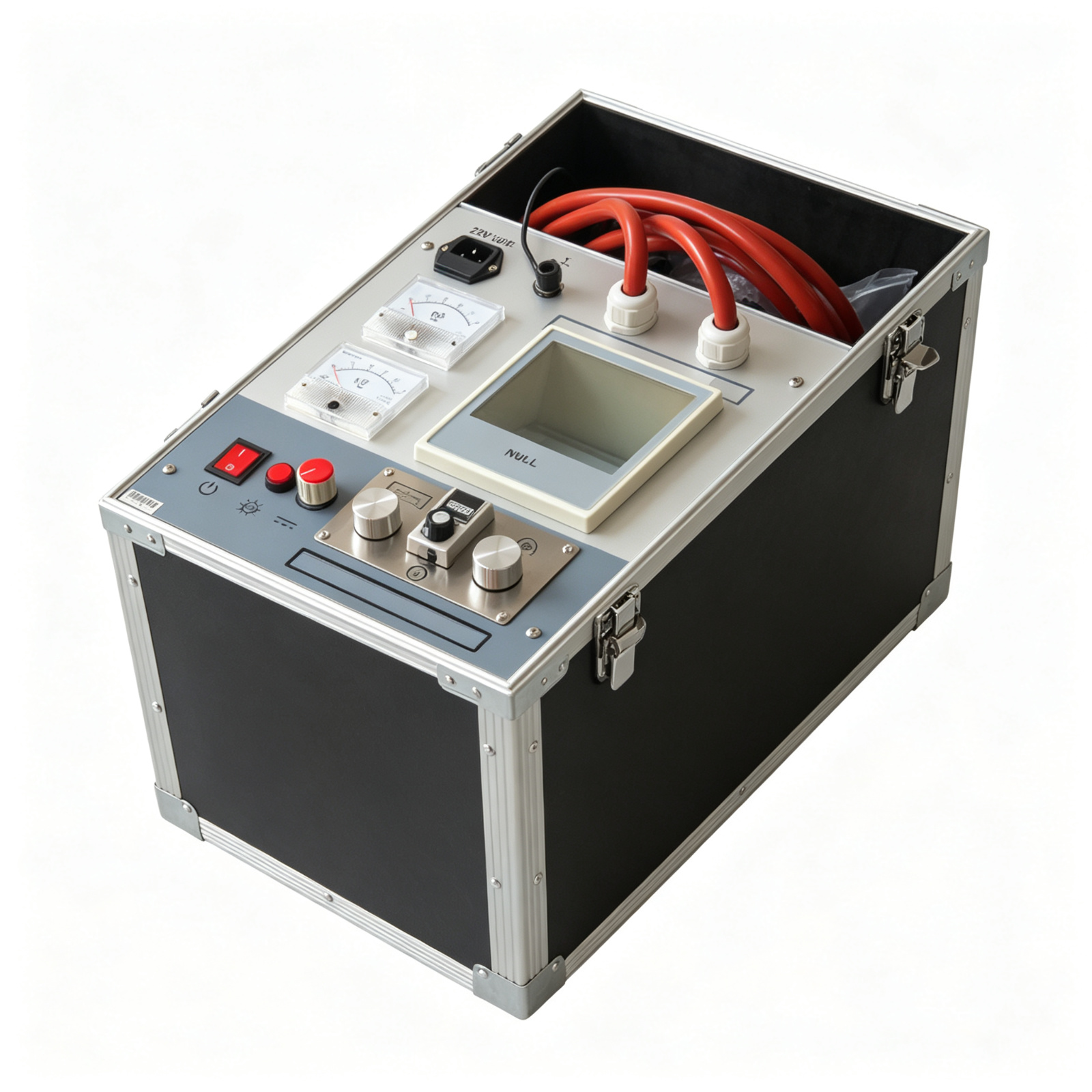

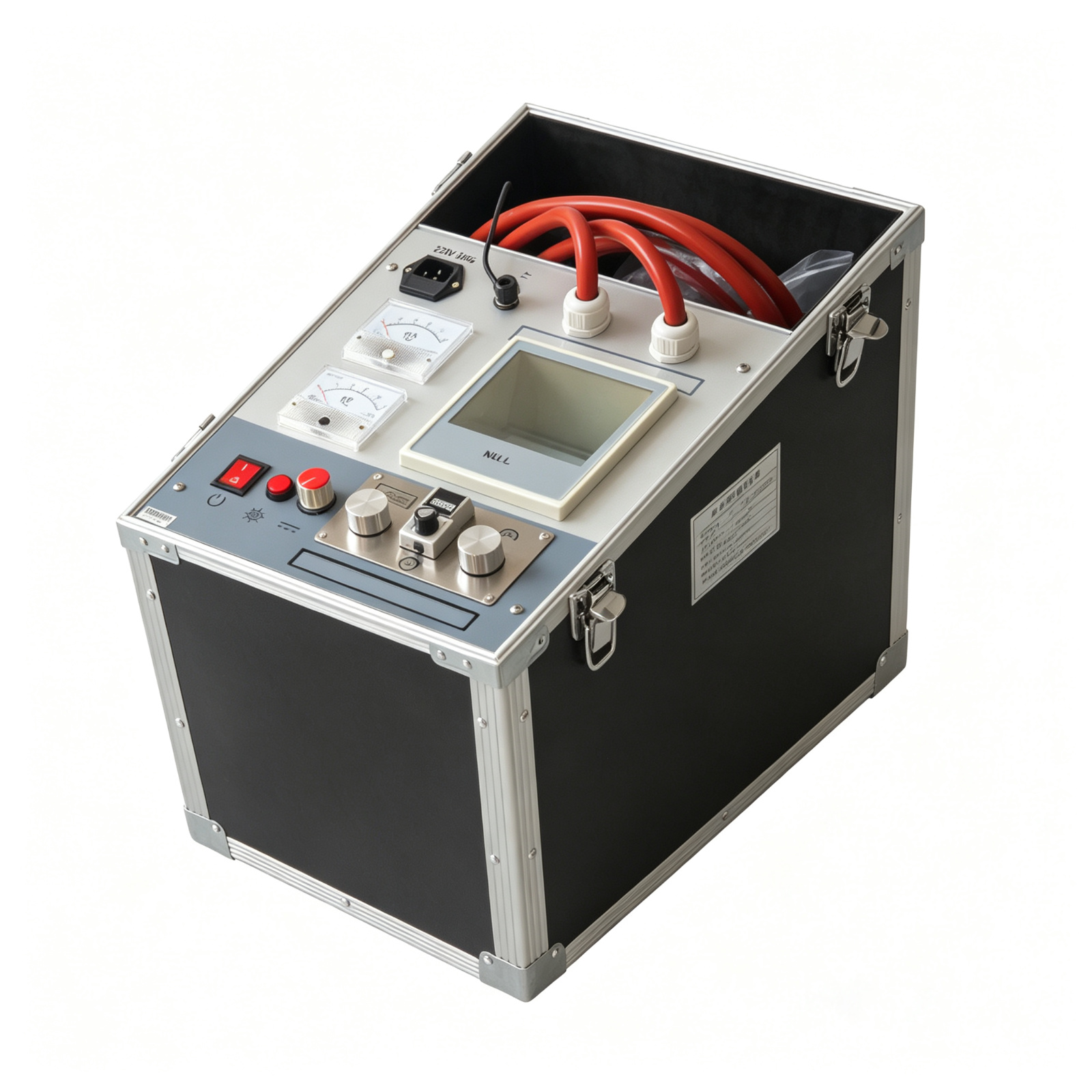

NYD-L230
电缆外护套故障测试仪
Cable Outer Sheath Fault Locator
一句话了解：NYD-L230基于MURRAY电桥原理工作。被测电缆两端至击穿点的距离分别为L1和L2，电缆全长为L，对应线芯电阻为R1和R2。接入电桥后，调节比例电位器使电
核心特点
- ✓基于MURRAY电桥原理，测试无盲区，特别适用于短电缆及靠近端头的击穿点定位
- ✓空载电压≥15kV、短路电流≥50mA，开关电源构成高压恒流源，输出稳定
- ✓高灵敏度放大器及检流计指示平衡，比例电位器构成平衡电桥，定位精度±(0.2%·L+1)m
- ✓四端电阻测量法避免引线电阻引入的误差，测量电缆为双芯高压橡皮电缆
- ✓高压恒流源与电桥集成于便携式铝合金箱内，电压高、重量轻、操作方便
- ✓零位保护功能，电压调节旋钮不在零位时设备无法启动，保障操作安全
扫码分享 手机扫码查看产品页
快速了解
NYD-L230电缆外护套故障测试仪是NYD 能翼动系列产品。NYD-L230基于MURRAY电桥原理工作。
相比传统测试方式，电缆外护套故障测试仪具备无盲区定位、高精度测量等核心优势，MURRAY电桥原理，不存在波反射法的测试盲区，短电缆和靠近端头的故障点也能准确定位
NYD-L230关键参数速览
产品型号NYD-L230
品牌NYD 能翼动
输入电压AC 220V±10%，50Hz±1Hz
空载电压≥15000V（15kV）
短路电流≥50mA
定位精度±(0.2%·L + 1)m，L为电缆长度
工作原理MURRAY电桥平衡法
测量方法四端电阻测量法
电源类型开关电源高压恒流源
安全保护零位启动保护功能
机箱类型便携式铝合金箱
ADVANTAGES
核心优势
01
无盲区定位
MURRAY电桥原理，不存在波反射法的测试盲区，短电缆和靠近端头的故障点也能准确定位
02
高压恒流输出
15kV空载电压、50mA短路电流，开关电源高压恒流源，输出稳定，测量精度高
03
高精度测量
高灵敏度放大器和检流计，定位精度±(0.2%·L+1)m，满足外护套故障精确定位需求
04
四端测量法
四端电阻测量法消除引线电阻误差，保证测量结果准确可靠，不受测试线长度影响
05
便携易操作
铝合金便携箱设计，重量轻操作方便，变电站和野外现场都能轻松作业
06
安全保护完善
零位启动保护，电压调节不在零位无法启动，从操作源头保障人身和设备安全
SPECIFICATIONS
技术参数
| 产品型号 | NYD-L230 |
| 输入电压 | AC 220V±10%，50Hz±1Hz |
| 空载电压 | ≥15000V（15kV） |
| 短路电流 | ≥50mA |
| 定位精度 | ±(0.2%·L + 1)m，L为电缆长度 |
| 工作原理 | MURRAY电桥平衡法 |
| 测量方法 | 四端电阻测量法 |
| 电源类型 | 开关电源高压恒流源 |
| 安全保护 | 零位启动保护功能 |
| 机箱类型 | 便携式铝合金箱 |
| 工作环境 | 工作温度：-10℃～+50℃；存储温度：-20℃～+60℃；相对湿度：≤85%；海拔：≤2000m |
COMPONENTS
标准配置
01
主机
×1，NYD-L230电缆外护套故障测试仪主机×1
02
测试线
×1，双芯高压橡皮测量电缆×1，接地线×1
03
附件
×1，专用短路线×1，比例电位器操作手柄×1
04
电源
×1，AC220V电源线×1，使用说明书×1
APPLICATIONS
应用场景
DETAILS
产品详情
NYD-L230产品概述
NYD-L230基于MURRAY电桥原理工作。被测电缆两端至击穿点的距离分别为L1和L2，电缆全长为L，对应线芯电阻为R1和R2。接入电桥后，调节比例电位器使电桥平衡，此时平衡读数P（百分比）满足L1=P%·L。实际测量中，利用一根与故障电缆截面、材质、长度相同的辅助电缆，在远端用专用短路线将故障线芯与辅助线芯短接。测量端红夹接辅助线芯、黑夹接故障线芯，升压后调节电桥平衡并记录读数P1；交换测量夹位置再次测量得到P2（P1+P2应≈100），故障点位置X=2×L×P1%，公式中的系数2是因为辅助电缆使参与计算的电缆长度延长了一倍。若辅助电缆截面与故障电缆不同，则按X=P1%×（1+Sx/S）×L折算。设备采用开关电源高压恒流源，空载电压15kV、短路电流50mA，闪络击穿后能维持稳定电弧；高灵敏度放大器与检流计配合，逐档增大灵敏度精确指示平衡点；四端电阻测量法消除引线电阻影响，确保定位精度。
解决痛点
- 外护套故障难定位：电缆外护套故障点通常在地下深处，普通巡线方法很难找到，往往需要开挖大量土方，费时费力；
- 传统设备精度低：传统外护套故障测试设备精度低，定位误差大，导致开挖范围大，修复成本高；
- 引线误差影响大：测试线电阻会引入测量误差，传统方法没有消除引线误差的设计，导致测量结果不准；
- 操作安全性差：高压测试设备如果没有完善的安全保护，操作人员误操作可能引发触电危险。

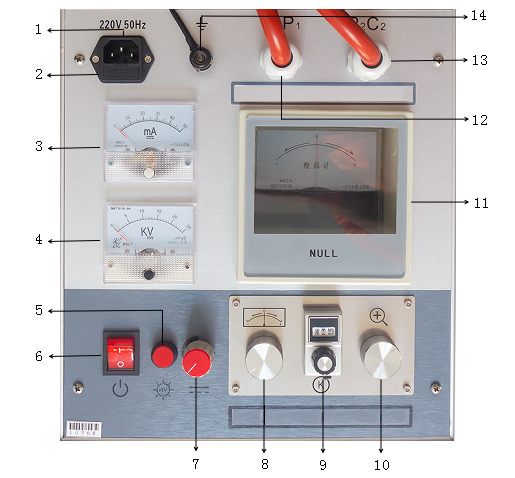

工作方式
NYD-L230基于MURRAY电桥原理工作。被测电缆两端至击穿点的距离分别为L1和L2，电缆全长为L，对应线芯电阻为R1和R2。接入电桥后，调节比例电位器使电桥平衡，此时平衡读数P（百分比）满足L1=P%·L。实际测量中，利用一根与故障电缆截面、材质、长度相同的辅助电缆，在远端用专用短路线将故障线芯与辅助线芯短接。测量端红夹接辅助线芯、黑夹接故障线芯，升压后调节电桥平衡并记录读数P1；交换测量夹位置再次测量得到P2（P1+P2应≈100），故障点位置X=2×L×P1%，公式中的系数2是因为辅助电缆使参与计算的电缆长度延长了一倍。若辅助电缆截面与故障电缆不同，则按X=P1%×（1+Sx/S）×L折算。设备采用开关电源高压恒流源，空载电压15kV、短路电流50mA，闪络击穿后能维持稳定电弧；高灵敏度放大器与检流计配合，逐档增大灵敏度精确指示平衡点；四端电阻测量法消除引线电阻影响，确保定位精度。
FAQ
常见问题
外护套故障定位精度多少？
定位精度可达±(0.2%·L+1)m，1公里电缆误差约±3米，满足精确定位开挖需求。
需要多长的辅助电缆？
辅助电缆需要与被测电缆同截面同材质，长度等于被测电缆长度，也可使用等截面等长度的其他电缆替代。
和波反射法比有什么优势？
电桥法不存在测试盲区，特别适合短电缆和靠近端头的故障点，而波反射法在近端存在盲区。
操作复杂吗？
操作相对简单，只要按照步骤连接测试线、调节电桥平衡、记录读数即可，一般电工经过培训都能操作。
安全吗？15kV高压会不会触电？
设备有零位启动保护，电压调节旋钮不在零位无法启动，且有完善的接地保护，按照操作规程使用非常安全。
包装清单
- NYD-L230电缆外护套故障测试仪主机 ×1
- 双芯高压测量电缆及附件一套 ×1
- AC220V电源线×1 ×1
- 产品说明书、合格证、保修卡各1份 ×1
- 双芯高压测量电缆、保险管、专用短路线（易损件） ×1
- 产品合格证、使用说明书、保修卡 ×1
- 产品合格证 ×1
- 使用说明书 ×1
售后服务
- 质保期限：整机免费保修 12 个月，终身维护
- 技术支持：7×24 小时电话技术支持
- 现场服务：响应时限与到达时间以合同约定为准
- 软件升级：终身免费软件升级
- 培训服务：免费提供操作培训和考核
- 配套服务：提供选型指导、操作培训与技术咨询
