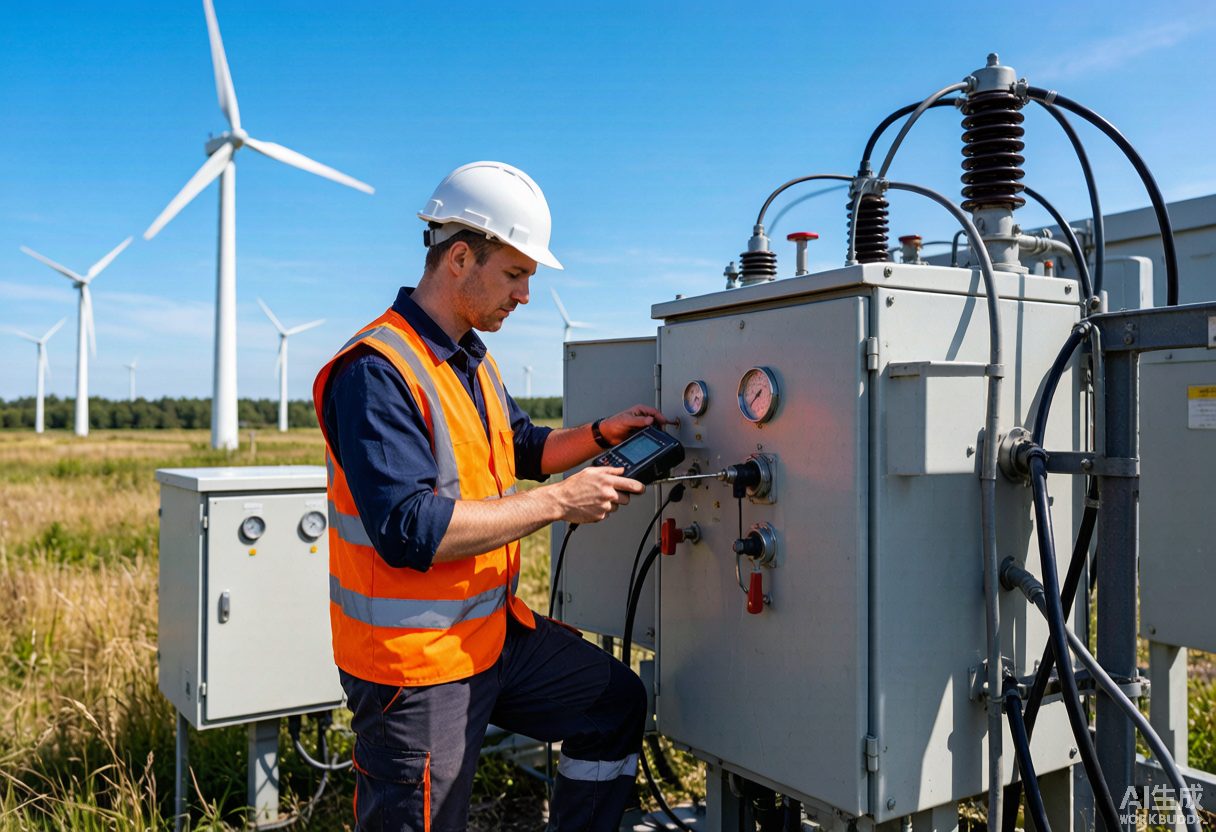

风电场箱变电气检测难点与设备配置方案
摘要： 箱式变压器是风电场电能汇集和升压并网的核心节点。与常规变电站变压器相比，箱变所处的环境条件（高海拔、高温差、强盐雾、持续振动）和运行工况（频繁投切、负荷波动大）对电气检测提出了独特挑战。本文结合多个风电场的现场检测经验，分析箱变检测的特殊难点，并给出检测项目和设备配置的推荐方案。
关键词： 风电场；箱式变压器；电气检测；预防性试验；新能源运维
---
1. 风电箱变为什么"难检"
1.1 环境条件极端
一台典型的风电场箱变常年处于以下环境：
| 环境因素 | 典型值 | 对检测的影响 | |---------|-------|------------| | 年温差 | -30℃～+50℃（西北） | 低温下绝缘材料特性变化，常温检测数据不具代表性 | | 湿度 | 沿海/山地＞85%RH | 绝缘电阻测量结果偏低，需严格温度折算 | | 盐雾 | 沿海区域沉积严重 | 绝缘子表面污秽导致泄漏电流偏大 | | 振动 | 风机运行时持续振动 | 影响接线端子紧固、继电器定值漂移 | | 海拔 | 高原风场＞3000m | 空气绝缘强度下降，SF6气室压力需折算 |
1.2 运行工况特殊
- 频繁投切：风速波动时箱变低压侧断路器频繁动作，主触头和操作机构磨损速度远高于普通变电站。
- 谐波含量高：变流器产生的大量谐波注入箱变绕组，加速绝缘老化。
- 冷却条件差：箱变密封在外壳内，夏季内部温度可达60℃以上，加速绝缘油劣化。
1.3 停机窗口短
风电场追求利用小时数，箱变检测通常安排在每年的小风季（夏季或例行定检期），停机窗口往往只有2-3天。这就要求检测仪器便携化、操作简单化、测量快速化。
---
2. 箱变检测必查项目
2.1 绝缘油检测（油浸式箱变）
| 检测项目 | 方法 | 关注点 | |---------|------|--------| | 油中溶解气体分析 | 气相色谱法 | C₂H₂（放电标志）、H₂（受潮/局放）、CO/CO₂比值（绝缘纸老化） | | 微水含量 | 库仑法/露点法 | ≤35 mg/kg（220kV级），≤40 mg/kg（110kV级） | | 击穿电压 | GB/T 507 | ≥40 kV（110kV级），≥50 kV（220kV级） | | 酸值 | GB/T 7599 | ≤0.1 mgKOH/g |
> 风电箱变油色谱异常的高发模式： 频繁投切导致OLTC（有载分接开关）触头发热，C₂H₄占比偏高；沿海风场密封失效进水导致H₂单独异常升高。
2.2 SF6气体检测（110kV及以上GIS型箱变）
| 检测项目 | 方法 | 关注点 | |---------|------|--------| | SF6微水 | 露点法 | ≤300 μL/L（运行中） | | SF6纯度 | 红外吸收法 | ≥97% | | SF6分解产物 | 电化学传感器法 | SO₂≤1 μL/L，H₂S≤1 μL/L |
2.3 高压侧检测
| 试验项目 | 周期 | 标准 | |---------|------|------| | 绕组直流电阻 | 1-3年 | 三相不平衡≤2% | | 绝缘电阻及吸收比 | 1年 | 不低于出厂值70% | | 介质损耗tanδ | 1-3年 | ≤0.8%（20℃） | | 工频交流耐压 | 大修后 | 出厂试验电压的80% |
2.4 低压侧检测
| 试验项目 | 周期 | 标准 | |---------|------|------| | 低压绕组绝缘电阻 | 1年 | ≥500 MΩ | | 低压断路器机械特性 | 1年 | 分合闸时间与出厂偏差≤±10% | | 接地电阻 | 1年 | ≤4Ω（共同接地）或≤1Ω（独立接地） |
---
3. 检测设备便携化配置方案
风电场通常分布在一大片区域内（一个50MW风场可能有25-33台箱变），检测仪器如果体积大、重量重，根本跑不下来。推荐配置思路：
经济型配置（适用于风电场运维班组日常检测）
| 仪器 | 功能 | 建议规格 | |------|------|---------| | 绝缘电阻测试仪 | 绕组绝缘电阻、吸收比 | 5000V，量程≥100 GΩ | | 直流电阻测试仪 | 绕组直阻 | 20A双通道，适合低压侧快速测量 | | 便携式SF6微水仪 | 微水及纯度 | 露点法，内置温度校正 | | 高压开关特性测试仪 | 断路器机械特性 | 12断口同步，内置打印机 | | 接地电阻测试仪 | 箱变接地网检测 | 钳形，免拆接地线 |
进阶型配置（适用于专业检测机构/集中检测）
增加：
- 变压器油色谱分析仪（便携式，支持现场快速筛查）
- 超声波局放检测仪（检测箱变内部局部放电）
- 红外热像仪（带电检测触头、母排发热点）
---
4. 现场检测实操注意事项
4.1 高原风场的特殊处理
海拔每升高1000m，空气绝缘强度约下降10%。在海拔＞3000m的风场检测时：
- 工频耐压试验值无需调整（耐压强度取决于设备内部绝缘，不受海拔影响）
- 但外部接线间距适当加大，防止试验过程中空气闪络
- 注意试验设备和操作人员的高原反应
4.2 海上风电箱变
海上风电场箱变检测与陆上完全不同：
- 停机窗口极短（天气窗口3-5天，但含交通时间）
- 优先做在线监测数据的复核验证，而不是从头做全项目
- 盐雾腐蚀严重：重点检测外绝缘和接地网腐蚀程度
- 建议配置手持式XRF（元素分析仪）快速评估接线端子腐蚀等级
4.3 检测数据与CMS系统联动
目前大多数风电场已配备状态监测系统（CMS），检测数据应与系统数据交叉验证：
- 油色谱在线监测数据 vs 离线检测抽检结果
- 振动监测 vs 机械特性试验数据
- 红外成像 vs 电气连接点接触电阻
---
5. 智能运维趋势
风电场箱变检测正从"定期人工逐台检"向"在线监测+智能预警+靶向检测"演进：
- 在线油色谱+微水监测：装在箱变油枕位置，数据上传风场SCADA，异常时自动推送预警
- 局部放电在线监测（UHF/超声波）：高价值风机箱变试点配置
- AI趋势预测：积累2年以上检测数据后，可用模型预测箱变绝缘劣化曲线，实现状态检修
---
6. 总结
风电箱变检测的核心不是照搬变电站标准，而是理解箱变的特殊工况：
- 高低温差大→检测数据必须温度折算
- 频繁投切→重视有载分接开关和断路器的机械特性检测
- 停机窗口短→检测设备必须便携、快速、一体多功能
- 分布分散→一对多配置，能跑完全场的才是好方案
> 冠电检测方案： 冠电科技为风电行业提供箱变检测整体解决方案，包括便携式绝缘电阻测试仪、直流电阻测试仪、SF6微水及纯度分析仪、断路器特性测试仪、变压器油色谱分析仪等全套仪器，以及风电场年度预防性试验技术服务。支持常规和海上风电场景。了解详情请联系 400-6611-383 或访问产品中心。
---
*本文所引用标准包括 DL/T 596-2021、GB/T 7595、GB/T 12022 及相关风电行业技术导则。现场操作应结合风电场运行规程和设备厂家技术文件执行。*
