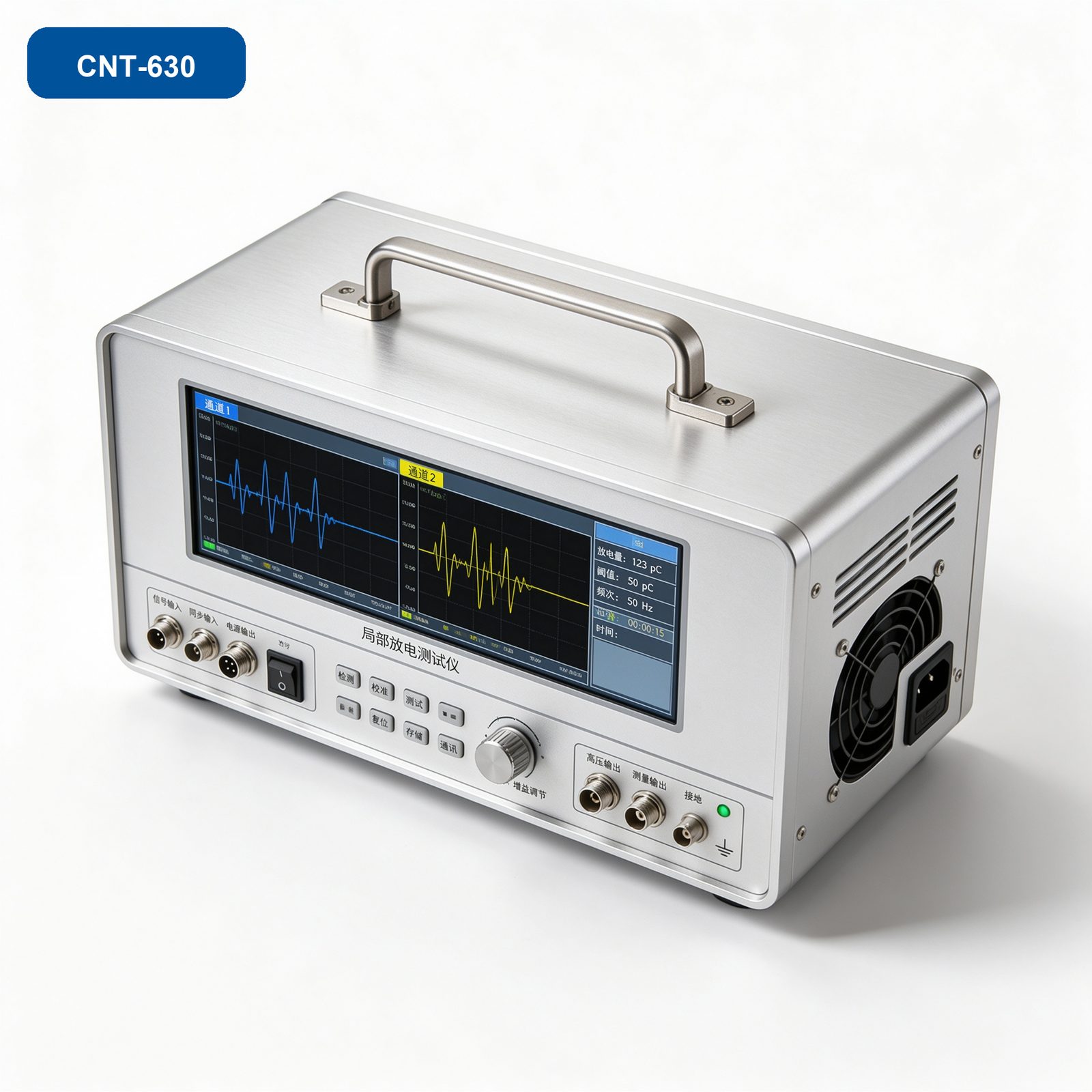

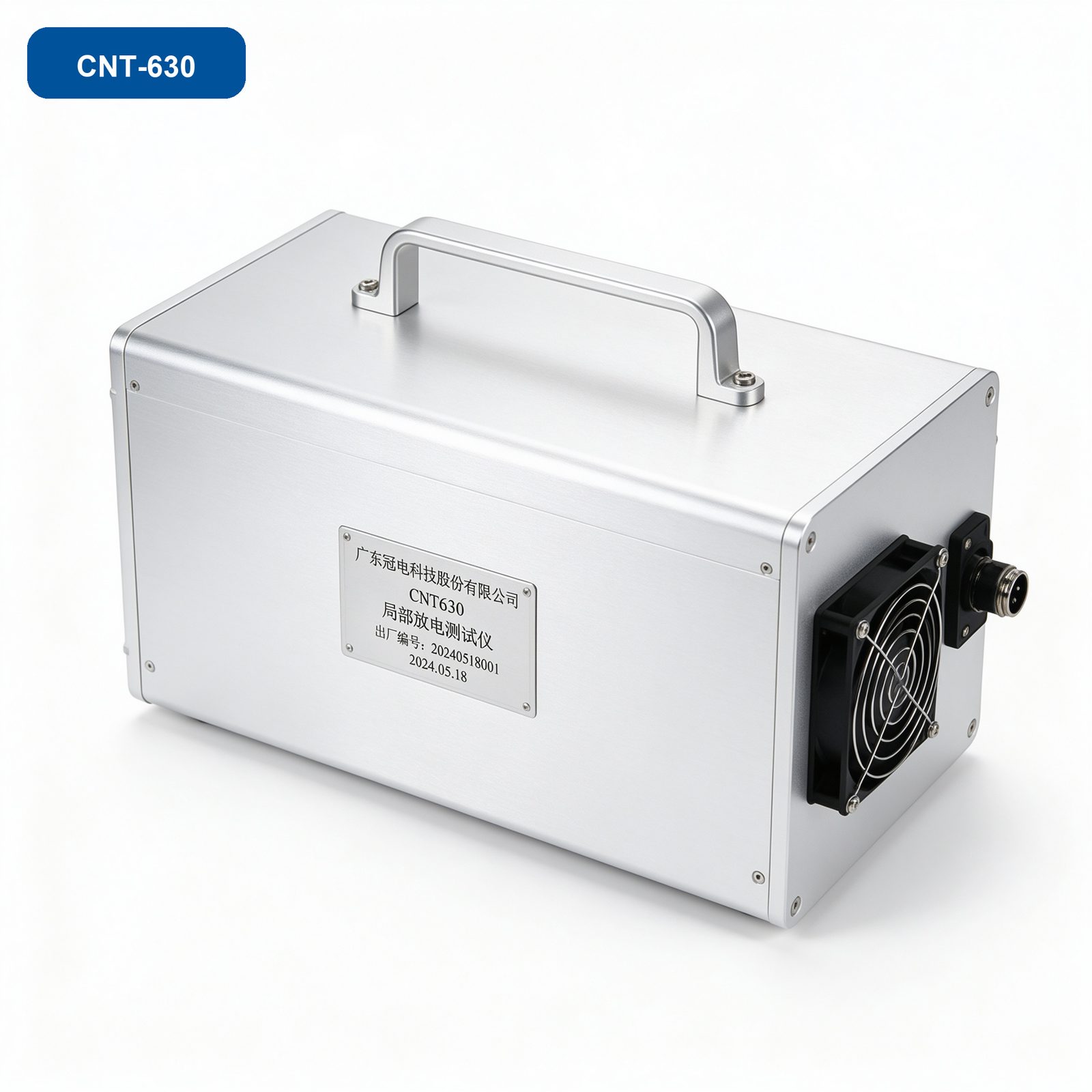

CNT630局部放电测试仪
CNT630 局部放电测试仪
Partial Discharge Tester
局部放电测试仪是一款专为电力系统中高压电气设备的局部放电检测而设计的高级测试设备。该仪器能够对变压器、电缆、开关设备、绝缘子等高压设备的局部放电活动进行精确监测，以评估其绝缘状况和预测潜在的故障。测试仪采用了先进的检测技术和精密的信号处理算法，能够在噪声环境中有效地识别和定位局部放电信号，确保测试结果的准确性和可靠性。
核心特点
- ✓ 高灵敏度检测，能够检测微弱的局部放电信号
- ✓ 实时数据显示，实时显示局部放电脉冲数量、相位分布等信息
- ✓ 数据分析功能，内置数据分析软件，辅助判断绝缘状况
- ✓ 便携式设计，轻巧便携，适合现场快速检测
- ✓ 操作简便，人性化操作界面，简化测试流程
- ✓ 多种检测模式，支持在线检测和离线检测
核心优势
高灵敏度检测
能够检测微弱的局部放电信号，及时发现绝缘缺陷。
实时数据显示
测试过程中实时显示局部放电脉冲的数量、相位分布等信息。
数据分析功能
内置数据分析软件，能够对测试数据进行深入分析。
便携式设计
轻巧便携，适合现场快速检测。
操作简便
人性化的操作界面，简化测试流程，提高工作效率。
多种检测模式
支持在线检测和离线检测，满足不同场合的需求。
技术参数
| 通道数 | 4个电信号接口，1个外同步接口，12bit |
| 量程范围 | 0.1pC~100000pC |
| 灵敏度 | 0.1pC |
| 电容量 | 6pF~250uF |
| 量程档位 | 60/50/40/30/20/10/0/-10dB |
| 频带范围 | 80k-200kHz、40k-300kHz |
| 本量程非线性误差 | 5% |
| 试验电源频率范围 | 50~400Hz |
| 工作电源 | 220V±10%/50Hz±1% |
核心组件
测试仪主机
电源线
数据线
使用说明书
产品合格证
保修卡
装箱清单
传感器
应用场景
变压器局部放电测试
电缆局部放电检测
开关设备绝缘评估
绝缘子放电检测
高压设备预防性试验
变电站设备状态检修
产品详情
工作原理
局部放电测试仪通过向被测高压电气设备施加试验电压，利用内置的传感器采集局部放电产生的脉冲信号，经过放大、滤波和A/D转换后，由精密的信号处理算法进行分析。仪器支持多种频带范围和量程档位，能够在噪声环境中有效地识别和定位局部放电信号，测量放电量（pC）并显示相位分布图谱，全面评估设备的绝缘状况。
应用场景
适用于电力系统的变电站、发电厂、输电线路等场合，用于对高压电气设备的局部放电活动进行定期检测，特别适用于对变压器、电缆、开关设备等的维护和检修。
执行标准
- GB/T 7354《局部放电测量》
- DL/T 596《电力设备预防性试验规程》
包装清单
- 质保期限：整机免费保修 12 个月，终身维护
- 技术支持：7×24小时电话技术支持
- 现场服务：省内48小时、省外72小时到达现场
- 安装指导：提供现场安装指导和培训
- 备件供应：长期供应易损备件
售后服务
- 质保期限：整机免费保修 12 个月，终身维护
- 技术支持：7×24小时电话技术支持
- 现场服务：省内48小时、省外72小时到达现场
- 安装指导：提供现场安装指导和培训
- 备件供应：长期供应密封件等易损备件
需要了解更多产品信息？
致电 400-6611-383，我们的技术工程师将为您提供专业的产品选型和方案建议
核心特点
- 高灵敏度检测，能够检测微弱的局部放电信号
- 实时数据显示，实时显示局部放电脉冲数量、相位分布等信息
- 数据分析功能，内置数据分析软件，辅助判断绝缘状况
- 便携式设计，轻巧便携，适合现场快速检测
- 操作简便，人性化操作界面，简化测试流程
- 多种检测模式，支持在线检测和离线检测
核心优势
能够检测微弱的局部放电信号，及时发现绝缘缺陷。
测试过程中实时显示局部放电脉冲的数量、相位分布等信息。
内置数据分析软件，能够对测试数据进行深入分析。
轻巧便携，适合现场快速检测。
人性化的操作界面，简化测试流程，提高工作效率。
支持在线检测和离线检测，满足不同场合的需求。
技术参数
| 通道数 | 4个电信号接口，1个外同步接口，12bit |
| 量程范围 | 0.1pC~100000pC |
| 灵敏度 | 0.1pC |
| 电容量 | 6pF~250uF |
| 量程档位 | 60/50/40/30/20/10/0/-10dB |
| 频带范围 | 80k-200kHz、40k-300kHz |
| 本量程非线性误差 | 5% |
| 试验电源频率范围 | 50~400Hz |
| 工作电源 | 220V±10%/50Hz±1% |
核心组件
- 测试仪主机
- 电源线
- 数据线
- 使用说明书
- 产品合格证
- 保修卡
- 装箱清单
- 传感器
应用场景
产品概述
局部放电测试仪是一款专为电力系统中高压电气设备的局部放电检测而设计的高级测试设备。该仪器能够对变压器、电缆、开关设备、绝缘子等高压设备的局部放电活动进行精确监测，以评估其绝缘状况和预测潜在的故障。测试仪采用了先进的检测技术和精密的信号处理算法，能够在噪声环境中有效地识别和定位局部放电信号，确保测试结果的准确性和可靠性。
