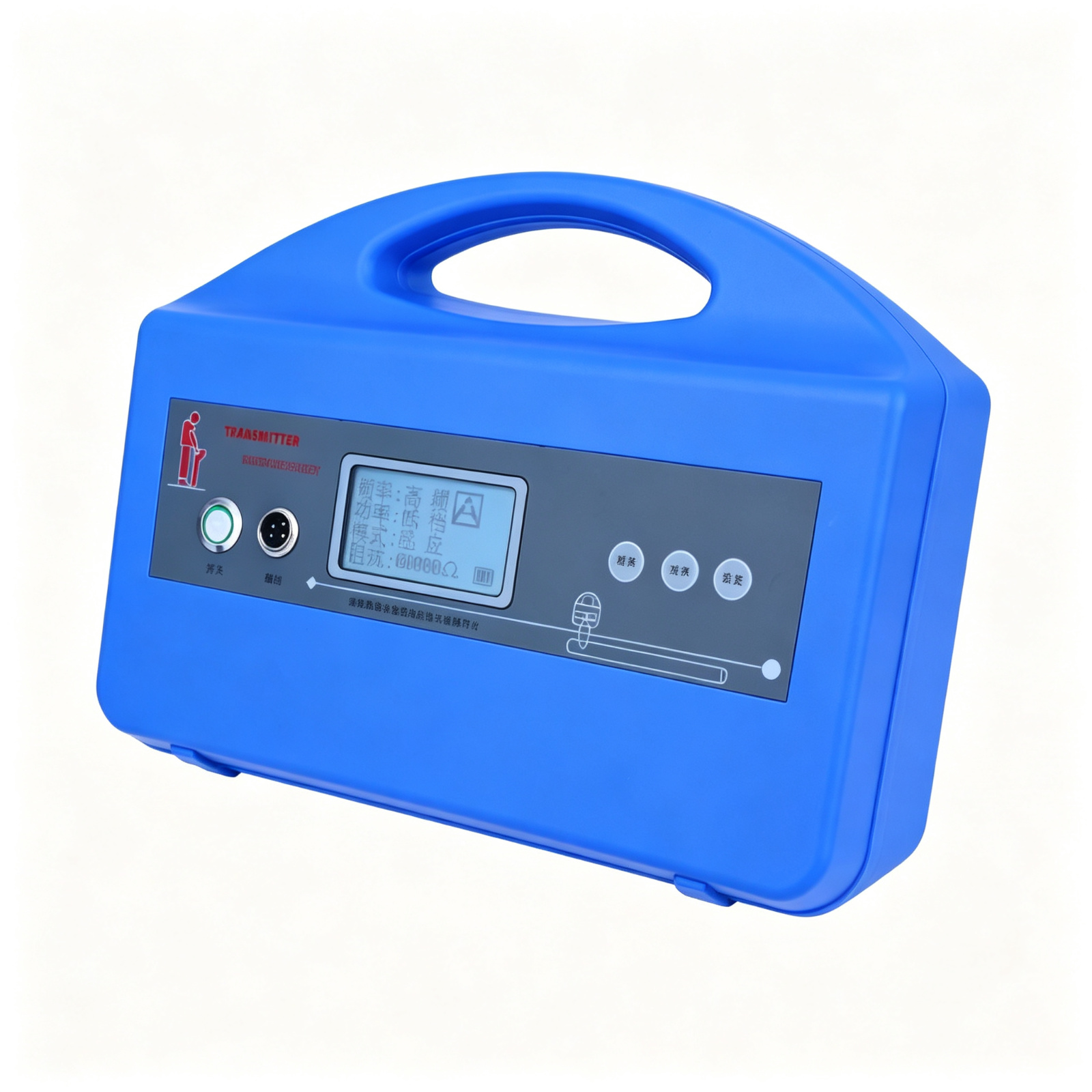

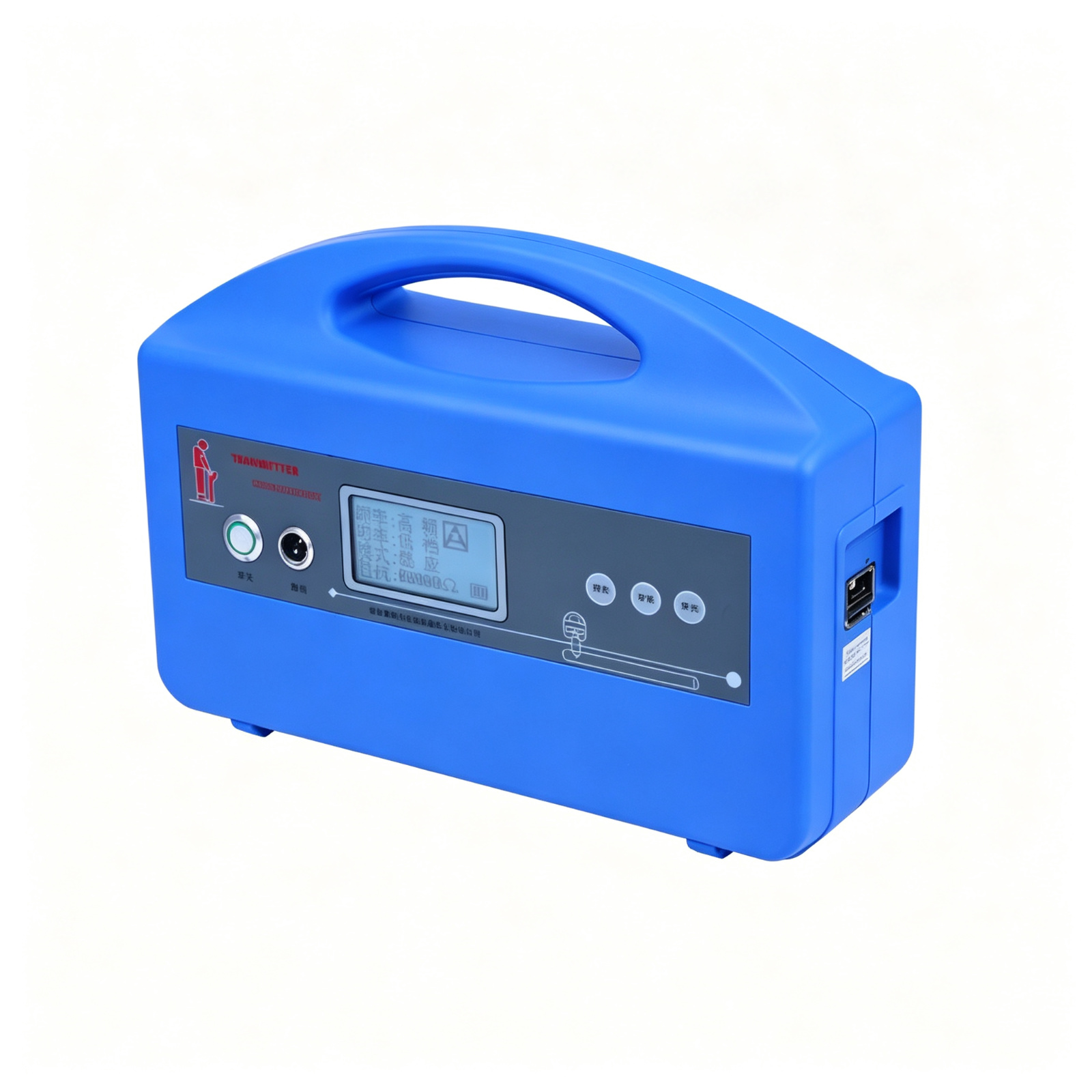

NYD-L250 电缆路径识别仪
Cable Route Tracer & Identifier
基于电磁感应原理的地下电缆路径探测与故障定位设备。发射机支持直连法、耦合法、感应法三种信号施加方式，接收机具备波峰法、波谷法、跨步电压法三种定位模式。可查找带电或不带电电缆路径、直埋电缆对地绝缘故障（最高2MΩ），大屏液晶图形显示，一人即可完成全部操作。
核心特点
- ✓ 全数字式定位仪，大屏液晶图形显示，定位可靠
- ✓ 发射机三模式：直连法、耦合法、感应法，适应不同现场
- ✓ 接收机三模式：波峰法、波谷法、跨步电压法
- ✓ 可查找带电电缆路径（50Hz工频跟踪），无需停电
- ✓ 可定位高达2MΩ的对地绝缘故障
- ✓ 内置充电电池，测试时不需市电，连续工作>8小时
- ✓ 具有电缆埋深显示、电流显示、环路电阻测量
- ✓ 便携轻巧，接收机3kg、发射机4kg，一人操作
核心优势
带电路径查找
传统电缆路径查找必须停电测试，而运行电缆往往无法停电。NYD-L250可直接跟踪50Hz工频信号，轻松解决带电电缆路径查找问题。
三种发射模式
直连法信号最强、传播最远；耦合法用夹钳无需裸露金属部分；感应法在无法接近电缆时通过内置天线发射信号，三种模式覆盖所有现场条件。
高阻故障定位
配合A字架使用跨步电压法，可定位对地绝缘电阻高达2MΩ的电缆外皮故障，远超同类设备的检测能力。
深度电流测量
直连模式下可直接测量电缆埋深（误差约10%）和信号电流值，电流测量有助于识别T型分支和确认目标电缆。
自动阻抗匹配
发射机内置欧姆表自动测量环路电阻并连续自动输出阻抗匹配，保证输出最佳匹配信号，无需人工调节。
一人操作
接收机大屏液晶图形显示信号强弱、条栅、箭头及声音提示，操作者很容易判断电缆地下位置及故障点，一人即可完成全部操作。
技术参数
| 接收机-工作频率 | 低频、中频、高频、射频、50Hz |
| 接收机-天线模式 | 波谷法（竖直线圈）、波峰法（水平线圈） |
| 接收机-探测深度 | 最大不小于10米 |
| 接收机-探测距离 | 直连法绝缘良好电缆最大15km |
| 接收机-精度 | 低频±(1-5)%≤2.5m；射频±(5-12)%≤2.5m |
| 接收机-增益控制 | 手动调节，动态范围100dB |
| 接收机-电池 | 可充电电池，连续>8h，间断>16h |
| 接收机-尺寸 | 70×20×11cm |
| 接收机-重量 | 3kg（含电池） |
| 发射机-工作频率 | 低频、中频、高频、射频 |
| 发射机-工作模式 | 直连法、耦合法、感应法 |
| 发射机-匹配负载 | 5Ω～3000Ω |
| 发射机-功率输出 | 低挡、中档、高挡 |
| 发射机-电池 | 锂电池，连续4-8h |
| 发射机-尺寸 | 16×16×39cm |
| 发射机-重量 | 4kg（含电池） |
| 工作温度 | -10℃～+55℃ |
标准配置
接收机 ×1
发射机 ×1
直连信号线 ×1
耦合线 ×1
地钎 ×1
充电器 ×1
地线 ×1
A字架 ×1
A字架连接线 ×1
A字架探针 ×2
发射钳 ×1
接收钳 ×1
应用场景
变电站电缆运维检测
适用于110kV～500kV变电站电缆出线的日常巡检、预防性试验和故障抢修。电缆故障测试仪配合高压脉冲发生器，可快速完成测距、路径探测和精确定点，缩短停电时间。
城市电缆隧道与沟道
城市电网电缆隧道、电缆沟、排管等敷设方式下的故障定位。声磁同步定点仪和跨步电压法可在复杂城市环境中精确查找电缆接地故障和外护套损伤。
直埋电缆故障抢修
直埋电力电缆的低阻、短路、开路断线及高阻闪络故障查找。低压脉冲法粗测距离，声磁同步法精确定点，跨步电压法定位外护套接地故障，全流程覆盖。
风电光伏集电线路
风电场35kV集电线路和光伏电站直流/交流电缆故障快速定位。架空线路故障测试仪适用于风机间架空线，电缆故障测试仪适用于地埋集电线路。
工业厂区与石化电缆
钢铁、石化、冶金等工业厂区自备电厂和动力车间电缆故障检测。数字烧穿电桥适用于GIS及交叉互联复杂电缆系统的免拆解故障定位。
架空配电线路故障查找
6kV～35kV架空配电线路单相接地故障查找。锂电池供电的架空线路故障测试仪采用二分法逐步缩小故障区间，特别适合山区和车辆无法到达区域。
高压电缆外护套检测
110kV及以上高压单芯电缆外护套故障定位和耐压试验。外护套故障定位仪输出0～10kV方波信号，跨步电压法和电流法双模式，适用于直埋和隧道电缆。
电缆在线监测与预警
重要供电线路电缆故障预警及定位系统，实时监测暂态行波和稳态分量，在永久故障发生前给出黄/橙/红三级预警，故障测距精度达2.125m。
电力培训与教学
电缆故障模拟装置用于电力行业培训基地、职业院校和检测机构的电缆故障检测人员教学，可模拟脉冲、闪络、低阻、开路、高阻等全类型故障。
常见问题
电缆故障怎么快速定位？
电缆故障定位通常分三步：首先用电缆故障测试仪（低压脉冲/高压闪络法）粗测故障距离，然后用路径仪探测电缆走向和埋深，最后用声磁同步定点仪在粗测范围内精确找到故障点，定点精度可达0.2m。
电缆外护套故障如何查找？
电缆外护套故障定位采用跨步电压法或电流法。外护套故障定位仪向电缆金属护套施加高压脉冲信号，在地面用A字架（跨步电压法）或接收钳（电流法）检测信号变化，信号极性反转或过零点即为故障点。
电缆故障测试仪的测距精度是多少？
低压脉冲法最小分辨率可达0.07m，闪络法测距误差取决于电缆波速设定，一般在10m以内。精确定点阶段声磁同步法精度小于0.2m，跨步电压法精度小于0.5m。
架空线路接地故障怎么查？
架空线路单相接地故障使用架空线路故障测试仪，在停电状态下向线路注入检测信号，用钳表检测信号电流大小判断故障侧，再用二分法逐步缩小故障区间，故障点误差不超过1米。
电缆路径探测用什么设备？
电缆路径识别仪（管线仪）通过发射机向电缆施加特定频率电磁信号，接收机在地面用波峰法或波谷法追踪信号，可探测带电或不带电电缆路径，最大探测深度不小于10米。
高压电缆耐压试验用什么设备？
35kV及以下电缆主绝缘耐压和故障冲击使用一体化高压脉冲发生器，输出0～32kV可调，兼具直流耐压和冲击放电功能。外护套耐压试验使用外护套故障定位仪，输出0～10kV直流。
产品详情
产品概述
NYD-L250电缆路径识别仪是以电磁感应法为基础加以通讯原理应用设计而成的地下管线探测设备。设备由发射机和接收机两部分组成，发射机产生电磁信号并通过直连、耦合或感应方式传送到地下被测电缆上，接收机在地面接收电磁波信号，通过信号强弱变化判别地下电缆的位置、走向和故障。设备特别适用于电缆对地绝缘故障的快速准确定位、带电电缆路径查找和深度定位，改变了传统电缆故障定位需要高压试验装置、交流电源和波形分析的复杂模式。
核心价值
- 不停电查找：可直接跟踪50Hz工频信号查找带电电缆路径，无需停电，不影响正常供电。
- 一机多用：既可查找电缆路径，又可定位直埋电缆对地故障，还可测量埋深和电流，过去几套仪器才能完成的任务一机搞定。
- 操作简单：不需高压试验装置，不需分析波形，接线简单明了，使用方法一学即会，大幅降低对操作人员专业水平的要求。
- 自动保护：发射机具备过热过流自动保护功能，输出功率三档可调，适应不同距离和环境需求。
工作原理
发射机产生电磁信号，通过直连法（红线接裸露金属、黑线接地）、耦合法（夹钳套在电缆上）或感应法（发射机置于电缆正上方）将信号传送到地下被测电缆。电缆感应到电磁信号后产生感应电流，电流沿电缆传播并向地面辐射电磁波。接收机在地面通过波峰法（水平线圈，信号最大处为电缆正上方）或波谷法（垂直线圈，信号最小处为电缆正上方）确定电缆位置和走向。对于电缆对地故障，使用A字架跨步电压法：在故障电缆测试点与地之间加测试电压，故障点周围形成以入地点为中心的分布电场，移动A字架找到电位差为零或极性反相的点即为故障点。
标准依据
- DL/T 849.1-2019《电力设备专用测试仪通用技术条件 第1部分：电缆故障闪测仪》
- GB/T 18268.1《工业场所用试验设备的抗干扰度要求》
包装清单
- 接收机 ×1
- 发射机 ×1
- 直连信号线 ×1
- 耦合线 ×1
- 地钎 ×1
- 充电器 ×1
- 地线 ×1
- A字架 ×1
- A字架连接线 ×1
- A字架探针 ×2
- 发射钳 ×1
- 接收钳 ×1
- 产品合格证 ×1
- 使用说明书 ×1
售后服务
- 质保期限：自购买之日起整机免费保修12个月，终身维护
- 保修范围：因制造缺陷导致的故障和损坏，保修期内免费维修或更换
- 技术支持：7×24小时电话技术支持，提供操作指导与故障排查
- 现场服务：省内48小时、省外72小时到达现场
- 配件供应：长期供应信号线、充电器、A字架、夹钳等配件
- 培训服务：提供现场操作培训与判读指导
