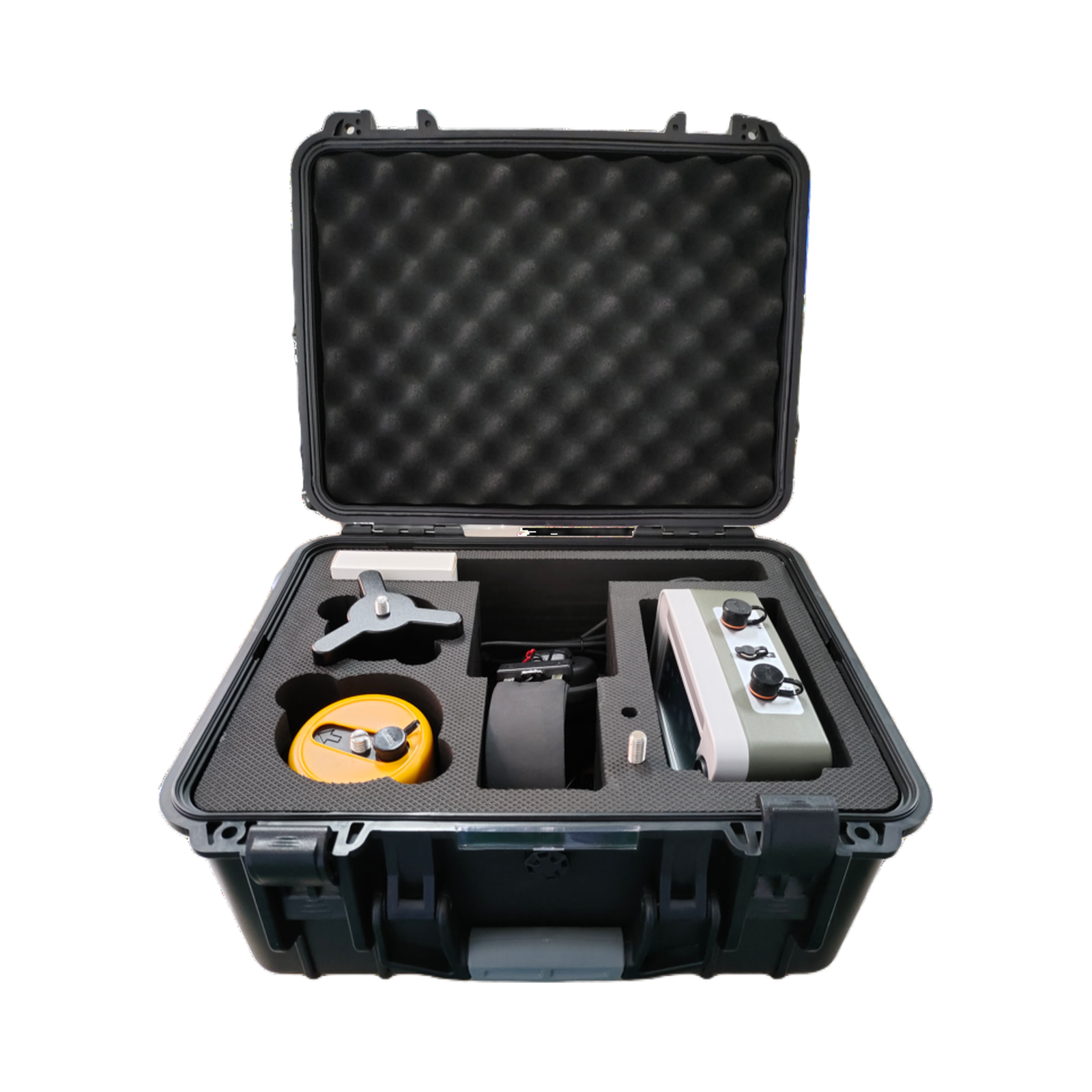

NYD-L240 电缆故障定点仪
Cable Fault Pinpoint Locator
利用振动拾声和电磁感应原理精确定位电缆故障点。配合高压脉冲发生器使故障点闪络放电，通过专用探头拾取振动波、声波及电磁波信号，经放大处理后由声磁时差判断故障精确位置。具备声磁同步、纯声、纯磁、跨步电压四种定位功能，5寸高亮触摸屏，BNR背景降噪，IP65防水探头。
核心特点
- ✓ 5寸触摸高亮LCD，确保阳光下可视，触屏+旋钮双操作
- ✓ 声磁同步、纯声、纯磁、跨步电压四种定位功能一体
- ✓ 标准、增强、降噪、自定义四种测试模式
- ✓ BNR背景数字降噪与哑音功能，嘈杂环境精准定点
- ✓ 全通/低通/高通/带通四种滤波方式，适应不同地质
- ✓ 多层物理隔离信号传感器，IP65防水等级
- ✓ 内置大容量锂电池，待机超8小时，配快速充电器
- ✓ 声磁定位精度小于0.2m，跨步电压精度小于0.5m
核心优势
声磁同步高精度
利用电磁信号传播速度远快于声波的原理，通过检测声磁时间差判断故障点远近，找到时差最小点即为故障点，精度小于0.2m。
四种定位功能
声磁同步法、纯声法、纯磁法、A字架跨步电压法四种工作方式，覆盖从高阻闪络到死接地的各类电缆故障定点需求。
BNR数字降噪
背景数字降噪技术有效应对周围环境大量噪音，配合哑音功能（手握手柄时自动静音），保护操作人员听力，使精确定点更简单。
多模式滤波
全通/低通/高通/带通四种滤波方式，根据覆土材质（水泥、泥土、沙土）灵活选择，确保在不同地质条件下都能清晰捕获放电声。
IP65防水探头
多层物理隔离信号传感器，防水等级IP65，适应雨天、泥泞等恶劣现场环境，探头为敏感元件，精密可靠。
便携长续航
内置4节18650锂电池，待机超8小时；整机仅6kg，体积428×350×230mm，小巧轻便，一人即可完成全部定点操作。
技术参数
| 滤波范围-全通 | 100Hz～1600Hz |
| 滤波范围-低通 | 100Hz～300Hz |
| 滤波范围-高通 | 160Hz～1600Hz |
| 滤波范围-带通 | 200Hz～600Hz |
| 通道增益 | 8档可调 |
| 磁通道增益 | 8档可调 |
| 跨步电压增益 | 8档可调 |
| 输出增益 | 16档（0～112dB） |
| 输出阻抗 | 350Ω |
| 声磁定位精度 | 小于0.2m |
| 跨步电压定位精度 | 小于0.5m |
| 路径辨别精度 | 小于0.5m |
| 显示控制 | 5寸高亮触屏控制 |
| 电源 | 4×18650标准锂电池 |
| 待机时间 | 大于8小时 |
| 外形尺寸 | 428×350×230mm |
| 重量 | 6kg |
| 工作温度 | -25℃～+65℃ |
| 相对湿度 | ≤90% |

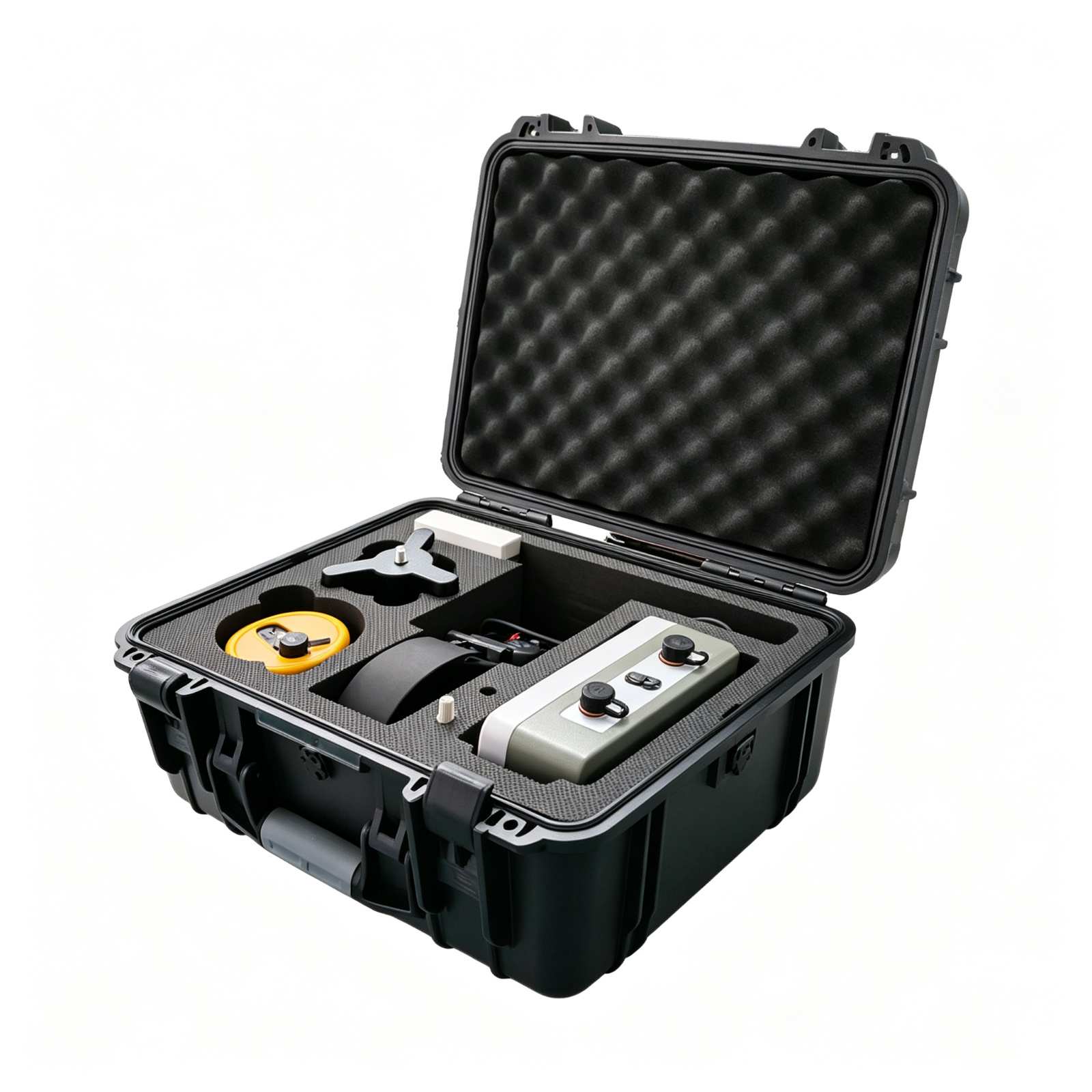

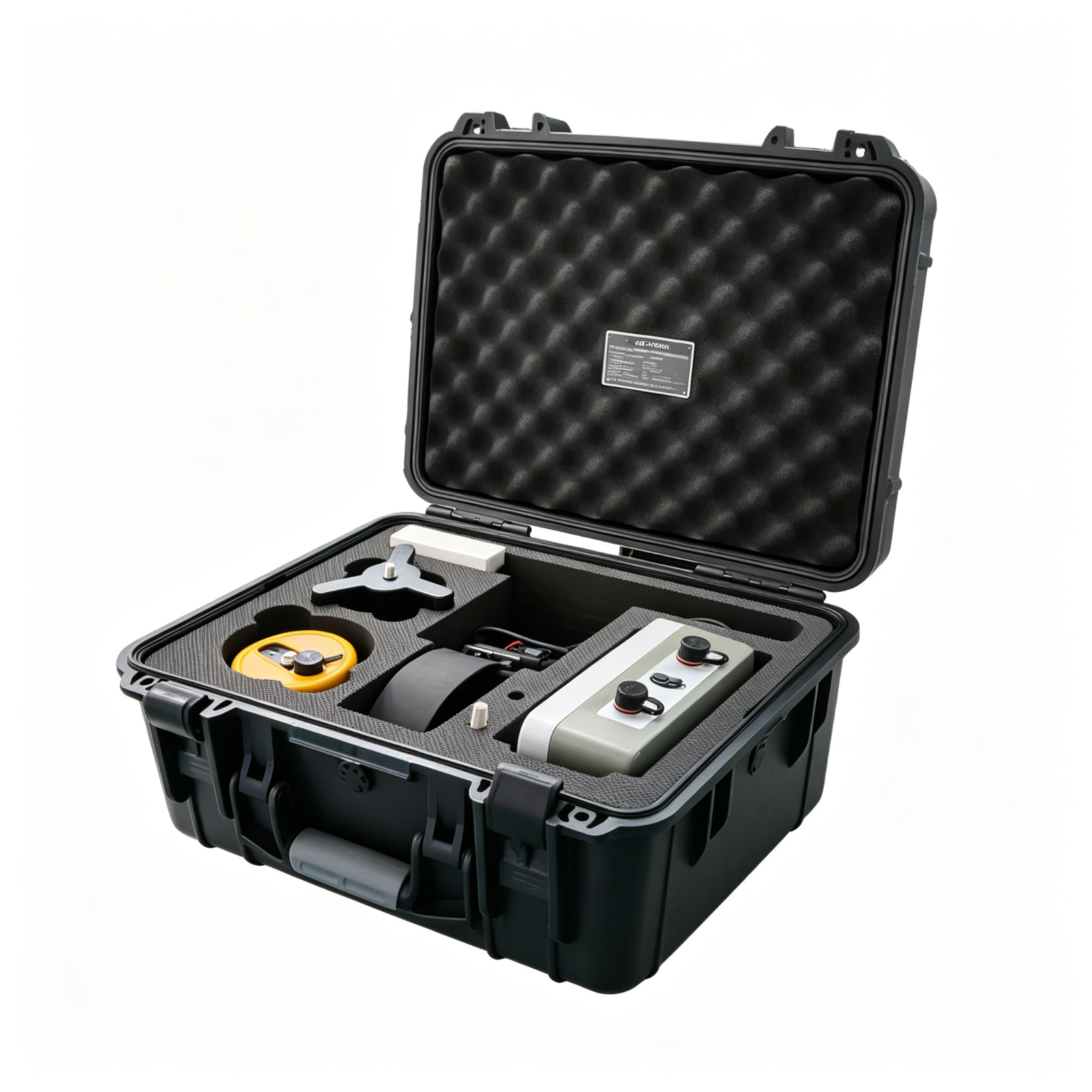

标准配置
电缆故障定点仪主机
探头（含连接杆、探针、三爪）
7芯信号线
头戴耳机
充电器
A字架
A字架连接线
地针 ×2
应用场景
变电站电缆运维检测
适用于110kV～500kV变电站电缆出线的日常巡检、预防性试验和故障抢修。电缆故障测试仪配合高压脉冲发生器，可快速完成测距、路径探测和精确定点，缩短停电时间。
城市电缆隧道与沟道
城市电网电缆隧道、电缆沟、排管等敷设方式下的故障定位。声磁同步定点仪和跨步电压法可在复杂城市环境中精确查找电缆接地故障和外护套损伤。
直埋电缆故障抢修
直埋电力电缆的低阻、短路、开路断线及高阻闪络故障查找。低压脉冲法粗测距离，声磁同步法精确定点，跨步电压法定位外护套接地故障，全流程覆盖。
风电光伏集电线路
风电场35kV集电线路和光伏电站直流/交流电缆故障快速定位。架空线路故障测试仪适用于风机间架空线，电缆故障测试仪适用于地埋集电线路。
工业厂区与石化电缆
钢铁、石化、冶金等工业厂区自备电厂和动力车间电缆故障检测。数字烧穿电桥适用于GIS及交叉互联复杂电缆系统的免拆解故障定位。
架空配电线路故障查找
6kV～35kV架空配电线路单相接地故障查找。锂电池供电的架空线路故障测试仪采用二分法逐步缩小故障区间，特别适合山区和车辆无法到达区域。
高压电缆外护套检测
110kV及以上高压单芯电缆外护套故障定位和耐压试验。外护套故障定位仪输出0～10kV方波信号，跨步电压法和电流法双模式，适用于直埋和隧道电缆。
电缆在线监测与预警
重要供电线路电缆故障预警及定位系统，实时监测暂态行波和稳态分量，在永久故障发生前给出黄/橙/红三级预警，故障测距精度达2.125m。
电力培训与教学
电缆故障模拟装置用于电力行业培训基地、职业院校和检测机构的电缆故障检测人员教学，可模拟脉冲、闪络、低阻、开路、高阻等全类型故障。
常见问题
电缆故障怎么快速定位？
电缆故障定位通常分三步：首先用电缆故障测试仪（低压脉冲/高压闪络法）粗测故障距离，然后用路径仪探测电缆走向和埋深，最后用声磁同步定点仪在粗测范围内精确找到故障点，定点精度可达0.2m。
电缆外护套故障如何查找？
电缆外护套故障定位采用跨步电压法或电流法。外护套故障定位仪向电缆金属护套施加高压脉冲信号，在地面用A字架（跨步电压法）或接收钳（电流法）检测信号变化，信号极性反转或过零点即为故障点。
电缆故障测试仪的测距精度是多少？
低压脉冲法最小分辨率可达0.07m，闪络法测距误差取决于电缆波速设定，一般在10m以内。精确定点阶段声磁同步法精度小于0.2m，跨步电压法精度小于0.5m。
架空线路接地故障怎么查？
架空线路单相接地故障使用架空线路故障测试仪，在停电状态下向线路注入检测信号，用钳表检测信号电流大小判断故障侧，再用二分法逐步缩小故障区间，故障点误差不超过1米。
电缆路径探测用什么设备？
电缆路径识别仪（管线仪）通过发射机向电缆施加特定频率电磁信号，接收机在地面用波峰法或波谷法追踪信号，可探测带电或不带电电缆路径，最大探测深度不小于10米。
高压电缆耐压试验用什么设备？
35kV及以下电缆主绝缘耐压和故障冲击使用一体化高压脉冲发生器，输出0～32kV可调，兼具直流耐压和冲击放电功能。外护套耐压试验使用外护套故障定位仪，输出0～10kV直流。
产品详情
产品概述
NYD-L240电缆故障定点仪利用振动拾声和电磁感应原理来确定电缆故障点的具体位置。借助高压脉冲发生器使故障点闪络放电，故障点放电所产生的振动波、声波以及电磁波等物理现象经定点仪专用探头拾取，经放大处理并显示和输出，最终由测试人员的听觉和视觉来判断故障点的精确位置。设备适用于不同截面、不同介质的各种电力电缆、高频同轴电缆、路灯电缆、地埋电线的低阻、短路、开路断线故障，以及高阻泄漏和高阻闪络性故障。
核心价值
- 精确定位：声磁同步法定点精度小于0.2m，跨步电压法小于0.5m，在粗测范围内快速锁定故障点。
- 抗干扰强：BNR背景数字降噪技术配合多种滤波方式，在嘈杂城市环境和复杂地质条件下仍能清晰分辨故障放电信号。
- 操作简便：5寸触摸屏+旋钮双操作，标准模式无需调参直接使用，一键操作降低对经验的依赖。
- 安全可靠：探头IP65防水，主机锂电池供电与高压系统完全隔离，哑音功能保护听力。
工作原理
声磁同步法：当高压发生器对故障电缆进行冲击放电，故障点放电产生的声音传到地面被高灵敏度探头拾取，同时探头内置探棒实时接收磁场信号。利用磁场传播速度远高于声音传播速度的原理，通过检测电磁信号和声音信号之间的时间差判断故障点远近，找到声磁时间差最小的点即为故障点准确位置。纯声法通过声波振动传感器拾取放电声，声音强度最大处即为故障点。纯磁法利用感应线圈拾取脉冲磁场信号，过故障点后路径指示反向。A字架法（跨步电压法）利用故障点周围分布电场的电位差，移动A字架找到电位差为零或极性反相的点即为接地点。
标准依据
- GB/T 18268.1《工业场所用试验设备的抗干扰度要求》
- DL/T 849.2-2019《电力设备专用测试仪通用技术条件 第2部分：电缆故障定点仪》
包装清单
- NYD-L240 电缆故障定点仪主机 ×1
- 探头（含连接杆、探针、三爪） ×1
- 7芯信号线 ×1
- 头戴耳机 ×1
- 充电器 ×1
- A字架 ×1
- A字架连接线 ×1
- 地针 ×2
- 产品合格证 ×1
- 使用说明书 ×1
售后服务
- 质保期限：自购买之日起整机免费保修12个月，终身维护
- 保修范围：因制造缺陷导致的故障和损坏，保修期内免费维修或更换
- 技术支持：7×24小时电话技术支持，提供操作指导与故障排查
- 现场服务：省内48小时、省外72小时到达现场
- 配件供应：长期供应探头、信号线、耳机、充电器、A字架等配件
- 培训服务：提供现场操作培训与声磁判读指导
