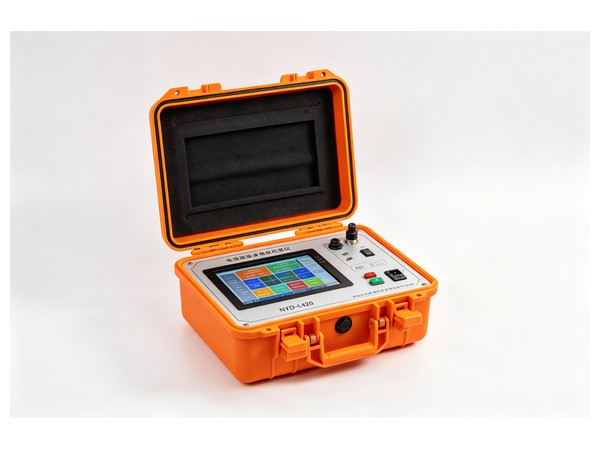

NYD-L420 电缆振荡波故障分析仪
Cable Oscillating Wave Partial Discharge Analyzer
采用阻尼振荡波（DAC）技术的电缆局部放电检测与定位分析仪，输出0～60kV阻尼交流电压，对电缆完全无损伤，局放检测灵敏度≤5pC，支持脉冲反射法精确定位缺陷位置。适用于6kV～35kV XLPE电缆新敷设验收、运行状态评估和故障诊断，符合DL/T 1576-2016和IEEE 400.4标准，配套专业分析软件自动生成报告。
核心特点
- ✓ DAC振荡波技术：阻尼交流电压测试，对电缆绝缘完全无损伤，不加速老化
- ✓ 高灵敏度局放检测：检测灵敏度≤5pC，可发现早期绝缘缺陷，预警能力强
- ✓ 脉冲反射法定位：局放点向两端发射脉冲信号，通过反射波精确定位缺陷位置
- ✓ 定量评价绝缘：测量结果与绝缘状态关联度高，可实现绝缘性能的定量评价
- ✓ 双场景适用：新敷设电缆验收（确认附件安装工艺）+运行电缆状态评估（计划性检修）
- ✓ 多电压等级：标配60kV输出，覆盖6kV～35kV中压电缆，可扩展至更高电压等级
- ✓ 专业分析软件：DAC Explorer后台分析，自动生成PD分布图和测试报告，数据永久存储
- ✓ 符合国际标准：DL/T 1576-2016、IEEE 400.4，振荡频率20～500Hz合规
核心优势
故障前预警
系统连续检测电缆"可恢复故障"次数和暂态信号强度，在永久故障发生前给出黄/橙/红三级预警，使用户有计划地安排检修，避免突发停电和电缆短路火灾事故。
高精度测距
采用电压行波与电流行波双端测距技术，高性能FPGA处理器实现100Msps、14Bit高速采样，故障测距精度达2.125m，大幅缩短故障查找和修复时间。
云端+小程序
B/S架构软件部署于云服务器，操作人员通过浏览器即可实时查看线路运行情况；报警信息通过微信小程序推送至相关人员，真正实现无人值守电子值班。
环流监测
针对单芯电缆，实时监测外护套接地环流并绘制曲线，当某相环流持续大于5A时发出低频环流预警，帮助发现外护套绝缘异常隐患。
安装不影响运行
电流行波传感器和环流传感器均采用开口铁芯结构，卡扣在电缆屏蔽层接地线处，不需断开被测电缆，不改变电缆运行方式和结构，安装安全便捷。
状态检修推动
为电缆线路从传统定期检修转变到状态检修提供可靠依据，减少计划停电时间，降低高压预防性试验对电缆的损伤，延长电缆使用寿命（可从20年延长至25年以上）。
技术参数
| 输出电压 | 0～60kV（DAC MV60） |
| 振荡频率 | 20～500Hz（符合DL/T 1576） |
| 局放检测灵敏度 | ≤5pC |
| 定位方法 | 脉冲反射法（局放脉冲双向传播） |
| 适用电缆 | 6kV～35kV XLPE电缆（可扩展更高电压） |
| 校准器输出 | 100Hz，pC级指定幅值放电量 |
| 波速范围 | 168～172m/μs（XLPE电缆） |
| 短电缆模式 | 支持＜300m短电缆测试 |
| 降频电容 | 0.2μF（短电缆补偿） |
| 测距方式 | 相对地、相对相可选 |
| 数据导出 | USB接口，支持波形数据导入导出 |
| 分析软件 | DAC Explorer，自动生成PD分布图和测试报告 |
| 供电电源 | AC 220V，功率≥1kW |
| 工作温度 | -10℃～+40℃ |
| 空气湿度 | ≤90% |
| 符合标准 | DL/T 1576-2016、IEEE 400.4 |
标准配置
DAC振荡波主机（60kV） ×1
局部放电校准器 ×1
脉冲反射仪（TDR） ×1
降频电容（0.2μF） ×1
高压开关控制器 ×1
高压测试线 ×1
接地电缆 ×1
DAC Explorer分析软件 ×1
专用防护箱 ×1
操作手册 ×1
产品合格证 ×1
保修卡 ×1
应用场景
变电站电缆运维检测
适用于110kV～500kV变电站电缆出线的日常巡检、预防性试验和故障抢修。电缆故障测试仪配合高压脉冲发生器，可快速完成测距、路径探测和精确定点，缩短停电时间。
城市电缆隧道与沟道
城市电网电缆隧道、电缆沟、排管等敷设方式下的故障定位。声磁同步定点仪和跨步电压法可在复杂城市环境中精确查找电缆接地故障和外护套损伤。
直埋电缆故障抢修
直埋电力电缆的低阻、短路、开路断线及高阻闪络故障查找。低压脉冲法粗测距离，声磁同步法精确定点，跨步电压法定位外护套接地故障，全流程覆盖。
风电光伏集电线路
风电场35kV集电线路和光伏电站直流/交流电缆故障快速定位。架空线路故障测试仪适用于风机间架空线，电缆故障测试仪适用于地埋集电线路。
工业厂区与石化电缆
钢铁、石化、冶金等工业厂区自备电厂和动力车间电缆故障检测。数字烧穿电桥适用于GIS及交叉互联复杂电缆系统的免拆解故障定位。
架空配电线路故障查找
6kV～35kV架空配电线路单相接地故障查找。锂电池供电的架空线路故障测试仪采用二分法逐步缩小故障区间，特别适合山区和车辆无法到达区域。
高压电缆外护套检测
110kV及以上高压单芯电缆外护套故障定位和耐压试验。外护套故障定位仪输出0～10kV方波信号，跨步电压法和电流法双模式，适用于直埋和隧道电缆。
电缆振荡波局放检测
6kV～35kV XLPE电缆的局部放电检测与缺陷定位。新敷设电缆验收时确认附件安装工艺质量，运行电缆周期性检测评估绝缘状态，局放脉冲反射法精确定位缺陷位置，指导计划性检修。
电力培训与教学
电缆故障模拟装置用于电力行业培训基地、职业院校和检测机构的电缆故障检测人员教学，可模拟脉冲、闪络、低阻、开路、高阻等全类型故障。
常见问题
电缆故障怎么快速定位？
电缆故障定位通常分三步：首先用电缆故障测试仪（低压脉冲/高压闪络法）粗测故障距离，然后用路径仪探测电缆走向和埋深，最后用声磁同步定点仪在粗测范围内精确找到故障点，定点精度可达0.2m。
电缆外护套故障如何查找？
电缆外护套故障定位采用跨步电压法或电流法。外护套故障定位仪向电缆金属护套施加高压脉冲信号，在地面用A字架（跨步电压法）或接收钳（电流法）检测信号变化，信号极性反转或过零点即为故障点。
电缆故障测试仪的测距精度是多少？
低压脉冲法最小分辨率可达0.07m，闪络法测距误差取决于电缆波速设定，一般在10m以内。精确定点阶段声磁同步法精度小于0.2m，跨步电压法精度小于0.5m。
架空线路接地故障怎么查？
架空线路单相接地故障使用架空线路故障测试仪，在停电状态下向线路注入检测信号，用钳表检测信号电流大小判断故障侧，再用二分法逐步缩小故障区间，故障点误差不超过1米。
电缆路径探测用什么设备？
电缆路径识别仪（管线仪）通过发射机向电缆施加特定频率电磁信号，接收机在地面用波峰法或波谷法追踪信号，可探测带电或不带电电缆路径，最大探测深度不小于10米。
高压电缆耐压试验用什么设备？
35kV及以下电缆主绝缘耐压和故障冲击使用一体化高压脉冲发生器，输出0～32kV可调，兼具直流耐压和冲击放电功能。外护套耐压试验使用外护套故障定位仪，输出0～10kV直流。
产品详情
产品概述
NYD-L350电缆故障预警及定位系统（XHCA-6000）通过对电缆运行状态进行实时在线监测，收集电缆运行过程中的暂态行波和稳态分量，经分析处理预测电缆运行状况，对故障电缆提供报警和故障诊断信息，对电缆绝缘状态进行监测，对永久故障进行预警，并实现故障测距和故障选线。系统主要由电流行波传感器、电流行波采集单元、电压行波采集单元、智能综合管理单元和后台控制系统组成。主站系统采用B/S架构，支持局域网和云端访问，一个装置可实时在线检测8条XLPE电力电缆，最大组网253台。
核心价值
- 避免突发停电：在电缆永久故障发生前给出预警，使用户有计划地安排检修，避免突发停电造成的经济损失和社会影响。
- 快速故障定位：故障发生后5秒内上报，测距精度2.125m，运维人员直接到达故障点，无需逐段排查，大幅缩短停电时间。
- 降低运维成本：从定期检修转向状态检修，减少不必要的停电试验和检修工作量，降低高压试验对电缆的损伤，延长电缆使用寿命。
- 无人值守：微信小程序自动推送报警信息，系统7×24小时在线监测，无需人工巡检，提高运维效率。
预警机制
- 黄色预警：电缆发生异常燃弧现象，装置采集到波形并以黄色预警状态出现，放电量约3000微库，应密切关注。
- 橙色预警：每天有几十次波形触发，放电量约3000～5000微库，应尽快合理安排检修。
- 红色预警：触发频率越来越快，电缆24小时内将发生故障，放电量约5000～8000微库，应立即停电检修。外力破坏（如挖断）直接红色预警。
- 低频环流预警：单芯电缆三相接地环流不平衡，某相环流持续大于5A时预警，建议排查外护套故障隐患。
工作原理
系统通过安装在电缆屏蔽层接地线处的电流行波传感器采集暂态电流信号，通过电压行波采集单元获取异常电压信号。当电缆发生绝缘劣化产生局部放电或燃弧时，暂态行波信号以接近光速传播，采集单元以50MHz高速采样记录波形。智能综合管理单元对多通道数据进行时间同步和综合分析，利用电压行波与电流行波的到达时间差实现故障测距（双端法精度2.125m），通过比较各电缆信号特征实现故障选线。对于单芯电缆，环流采集单元实时监测外护套接地电流，当绝缘下降导致环流异常增大时发出预警。所有数据通过RJ45局域网上传至主站系统，同时通过4G路由器同步至云服务器，用户可通过浏览器或微信小程序远程查看。
标准依据
- GB/T 12706《额定电压1kV到35kV挤包绝缘电力电缆及附件》
- DL/T 1253《电力电缆线路运行规程》
- Q/GDW 11262《电力电缆状态检测技术规范》
- GB/T 18268.1《工业场所用试验设备的抗干扰度要求》
包装清单
- 智能综合管理单元 XHCA-6000 ×1台
- 电压行波采集单元 XHCA-6020 ×1台
- 电流行波采集单元 XHCA-6010 ×1台（8/16通道）
- 电流行波传感器 XHCA-6030 ×7个
- 环流采集单元 XHCA-6040 ×2台（6通道）
- 接地环流传感器 XHCA-100 ×7个
- 同轴电缆 SYV-50-3-1 ×9条（每条50米）
- 电压信号线 ZR-VVR ×1条（50米）
- 环流信号线 RVSP 2×0.5 ×7条（每条50米）
- 主屏柜 2260×800×600mm ×1面
- 辅平柜 1600×600×600mm ×1面
- 系统上位机（研华IPC-810） ×1台
- 系统分析软件 XHCA-6000 ×1套
- 4G路由器 USR-G781 ×1套
- 蜂鸣器、光电收发器 ×1套
- 产品合格证 ×1
- 使用说明书 ×1
售后服务
- 质保期限：自购买之日起整机免费保修12个月，终身维护
- 云服务：免费提供3年云服务器访问服务，到期后可续费
- 技术支持：7×24小时电话技术支持，24小时远程故障波形辅助分析
- 现场服务：省内48小时、省外72小时到达现场
- 软件升级：系统程序远程免费升级，持续优化算法
- 培训服务：提供系统操作培训和预警判读指导
资料查阅
需要了解更多产品信息？
致电 400-6611-383，我们的技术工程师将为您提供专业的产品选型和方案建议
核心特点
- 故障预警：黄/橙/红三级预警，在永久故障发生前报警，避免突发停电
- 故障测距：电压行波+电流行波双端测距，精度达2.125m
- 故障选线：实时监测每条电缆，主绝缘故障自动选线，准确率≥99%
- 环流监测：单芯电缆外护套绝缘实时监测，环流曲线绘制，异常报警
- 云端访问：B/S架构+云服务器，任意联网计算机随时查看，历史数据永久存储
- 电子值班：微信小程序推送报警信息，无人值守，5秒内上报告警
- 三级预警：黄色（燃弧关注）→橙色（尽快检修）→红色（立即停电）
- 不改变电缆运行方式，传感器安装在屏蔽层接地线处，施工安全便捷
核心优势
系统连续检测电缆"可恢复故障"次数和暂态信号强度，在永久故障发生前给出黄/橙/红三级预警，使用户有计划地安排检修，避免突发停电和电缆短路火灾事故。
采用电压行波与电流行波双端测距技术，高性能FPGA处理器实现100Msps、14Bit高速采样，故障测距精度达2.125m，大幅缩短故障查找和修复时间。
B/S架构软件部署于云服务器，操作人员通过浏览器即可实时查看线路运行情况；报警信息通过微信小程序推送至相关人员，真正实现无人值守电子值班。
针对单芯电缆，实时监测外护套接地环流并绘制曲线，当某相环流持续大于5A时发出低频环流预警，帮助发现外护套绝缘异常隐患。
电流行波传感器和环流传感器均采用开口铁芯结构，卡扣在电缆屏蔽层接地线处，不需断开被测电缆，不改变电缆运行方式和结构，安装安全便捷。
为电缆线路从传统定期检修转变到状态检修提供可靠依据，减少计划停电时间，降低高压预防性试验对电缆的损伤，延长电缆使用寿命（可从20年延长至25年以上）。
技术参数
| 系统定位精度 | 2.125m |
| 故障选线准确率 | ≥99% |
| 电流单端测距范围 | ≤5km |
| 测试盲区 | ≤5m |
| 单装置监测电缆数 | 8条 |
| 最大组网装置数 | 253台 |
| 电流采样频率 | 50MHz×8路/16路 |
| 电压采样频率 | 100kHz×4路 |
| 电流传感器频带 | 100kHz～5MHz |
| 环流测量范围 | 1mA～100A，精度±1% |
| 环流监测通道 | 每单元6路，周期5秒～24小时可设 |
| 通讯方式 | 装置间RJ45，云端4G无线 |
| 云服务 | 免费3年云服务 |
| 系统供电 | AC 220V |
| 工作温度 | -25℃～+70℃ |
| 安全运行时间 | ＞80000小时 |
标准配置
- 智能综合管理单元 XHCA-6000 ×1
- 电压行波采集单元 XHCA-6020 ×1
- 电流行波采集单元 XHCA-6010 ×1（8/16通道）
- 电流行波传感器 XHCA-6030 ×7
- 环流采集单元 XHCA-6040 ×2（6通道）
- 接地环流传感器 XHCA-100 ×7
- 系统上位机（研华IPC-810） ×1
- 系统分析软件 XHCA-6000 ×1
- 主屏柜 2260×800×600mm ×1
- 辅平柜 1600×600×600mm ×1
- 4G路由器 ×1
- 蜂鸣器、光电收发器、同轴电缆及信号线
应用场景
产品概述
NYD-L350电缆故障预警及定位系统（XHCA-6000）通过对电缆运行状态进行实时在线监测，收集电缆运行过程中的暂态行波和稳态分量，经分析处理预测电缆运行状况，对故障电缆提供报警和故障诊断信息，对电缆绝缘状态进行监测，对永久故障进行预警，并实现故障测距和故障选线。系统主要由电流行波传感器、电流行波采集单元、电压行波采集单元、智能综合管理单元和后台控制系统组成。主站系统采用B/S架构，支持局域网和云端访问，一个装置可实时在线检测8条XLPE电力电缆，最大组网253台。
预警机制
- 黄色预警：电缆发生异常燃弧现象，装置采集到波形并以黄色预警状态出现，放电量约3000微库，应密切关注。
- 橙色预警：每天有几十次波形触发，放电量约3000～5000微库，应尽快合理安排检修。
- 红色预警：触发频率越来越快，电缆24小时内将发生故障，放电量约5000～8000微库，应立即停电检修。外力破坏（如挖断）直接红色预警。
- 低频环流预警：单芯电缆三相接地环流不平衡，某相环流持续大于5A时预警，建议排查外护套故障隐患。
工作原理
系统通过安装在电缆屏蔽层接地线处的电流行波传感器采集暂态电流信号，通过电压行波采集单元获取异常电压信号。当电缆发生绝缘劣化产生局部放电或燃弧时，暂态行波信号以接近光速传播，采集单元以50MHz高速采样记录波形。智能综合管理单元对多通道数据进行时间同步和综合分析，利用电压行波与电流行波的到达时间差实现故障测距（双端法精度2.125m），通过比较各电缆信号特征实现故障选线。对于单芯电缆，环流采集单元实时监测外护套接地电流，当绝缘下降导致环流异常增大时发出预警。所有数据通过RJ45局域网上传至主站系统，同时通过4G路由器同步至云服务器，用户可通过浏览器或微信小程序远程查看。
标准依据
- GB/T 12706《额定电压1kV到35kV挤包绝缘电力电缆及附件》
- DL/T 1253《电力电缆线路运行规程》
- Q/GDW 11262《电力电缆状态检测技术规范》
- GB/T 18268.1《工业场所用试验设备的抗干扰度要求》
包装清单
- 智能综合管理单元 XHCA-6000 ×1台
- 电压行波采集单元 XHCA-6020 ×1台
- 电流行波采集单元 XHCA-6010 ×1台（8/16通道）
- 电流行波传感器 XHCA-6030 ×7个
- 环流采集单元 XHCA-6040 ×2台（6通道）
- 接地环流传感器 XHCA-100 ×7个
- 同轴电缆 SYV-50-3-1 ×9条（每条50米）
- 电压信号线 ZR-VVR ×1条（50米）
- 环流信号线 RVSP 2×0.5 ×7条（每条50米）
- 主屏柜 2260×800×600mm ×1面
- 辅平柜 1600×600×600mm ×1面
- 系统上位机（研华IPC-810） ×1台
- 系统分析软件 XHCA-6000 ×1套
- 4G路由器 USR-G781 ×1套
- 蜂鸣器、光电收发器 ×1套
- 产品合格证 ×1
- 使用说明书 ×1
售后服务
- 质保期限：自购买之日起整机免费保修12个月，终身维护
- 云服务：免费提供3年云服务器访问服务，到期后可续费
- 技术支持：7×24小时电话技术支持，24小时远程故障波形辅助分析
- 现场服务：省内48小时、省外72小时到达现场
- 软件升级：系统程序远程免费升级，持续优化算法
- 培训服务：提供系统操作培训和预警判读指导
