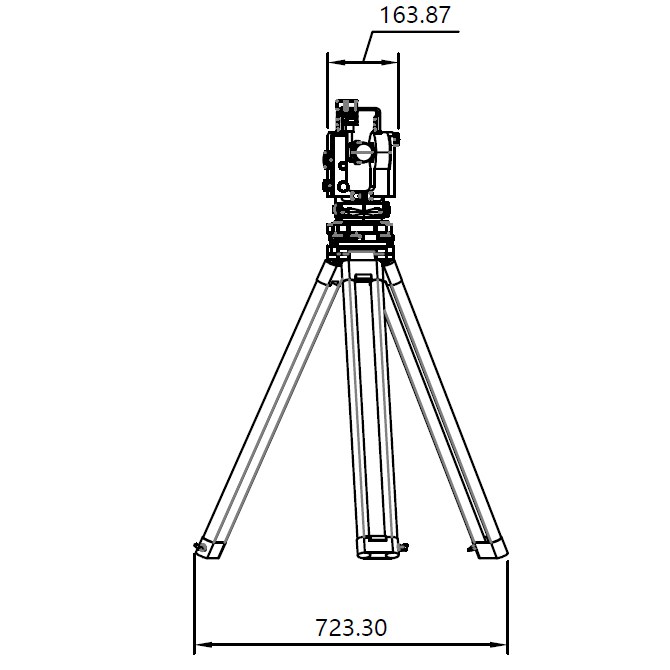

杆塔倾斜测量
目镜画面无线可视，便于现场读数与复核。
CNR-C260
产品介绍视频
CNR-C260
CNR-C260经纬仪360度无线可视测量辅助装置
Theodolite 360° Wireless Visual Measurement Aid
一句话了解：CNR-C260面向输电线路测量作业，在经纬仪目镜位置集成无线可视化成像模块，实现目镜画面实时可见、测量图像本地留存可追溯；整机重量不大于5kg，防护等级IP65，支持蓝牙/Wi‑Fi传图，适用于杆塔倾斜、弧垂、交叉跨越等测量场景。
核心特点
- ✓无线可视化：目镜画面经蓝牙/Wi‑Fi 传到手机，现场实时查看
- ✓画面可追溯：测量图像本地留存，便于复核
- ✓镜头与目镜中心固定对齐，降低人为读数误差
- ✓支持方位角定位，改善近距离测量偏差
- ✓整机重量不大于 5kg，防护等级 IP65，野外便携
- ✓适用于杆塔倾斜、弧垂、交叉跨越等输电测量场景
快速了解
CNR-C260经纬仪360度无线可视测量辅助装置是中广研 CNRsch 公司专营产品。CNR-C260面向输电线路测量作业，在经纬仪目镜位置集成无线可视化成像模块，实现目镜画面实时可见、测量图像本地留存可追溯；整机重量不大于5kg，防护等级IP65，支持蓝牙/Wi‑Fi传图，适用于杆塔倾斜、弧垂、交叉跨越等测量场景。
CNR-C260经纬仪360度无线可视测量辅助装置关键参数速览
产品型号CNR-C260
产品名称经纬仪360度无线可视测量辅助装置
品牌中广研 CNRsch
整机重量≤5kg
防护等级IP65
图像传输蓝牙 / Wi‑Fi
工作温度0℃～40℃
贮存温度-40℃～60℃
海拔4000m 及以下
整机功耗亮屏工作 ≤5W
相机续航全功能模式 ≥2 小时
ADVANTAGES
核心优势
01
无线可视化
目镜画面经蓝牙/Wi‑Fi 传到手机，现场一人即可查看与复核。
02
图像可追溯
测量图像本地留存，降低口头读数带来的复核困难。
03
固定对齐成像
镜头与目镜中心固定对齐，减少人为对准偏差。
04
近距离误差修正
支持方位角定位，改善近距离测量偏差。
05
野外便携
整机 ≤5kg，IP65 防护，适应输电走廊现场作业。
06
多场景适用
杆塔倾斜、弧垂、交叉跨越等测量场景，可扩展至考评训练。
SPECIFICATIONS
技术参数
| 产品型号 | CNR-C260 |
| 产品名称 | 经纬仪360度无线可视测量辅助装置 |
| 品牌 | 中广研 CNRsch |
| 整机重量 | 不大于 5kg |
| 防护等级 | IP65（GB/T 4208） |
| 图像传输 | 蓝牙 / Wi‑Fi，手机实时查看目镜画面 |
| 画面留存 | 测量图像本地存储，可复核 |
| 工作温度 | 0℃～40℃ |
| 极限温度 | -10℃～50℃ |
| 贮存温度 | -40℃～60℃ |
| 海拔 | 4000 m 及以下 |
| 整机功耗 | 亮屏工作状态下不高于 5W |
| 相机供电 | 锂电池 3.7V / 1100mAh，全功能模式续航 ≥2 小时 |
| 经纬仪供电 | 内置锂电池 6V / 1500mAh，正常工作约 20 小时 |
| 经纬仪光学 | 物镜口径 45mm，放大倍率 30X，精度 2″，最短视距 1.3m |
| 相机成像 | 光圈 F1.8；视频最高 4K；照片最高约 20MP；视场角约 170°（带畸变校正） |
| 适用场景 | 杆塔倾斜、弧垂、交叉跨越测量等 |
COMPONENTS
标准配置
01
整机 ×1
经纬仪 + 无线可视成像模块（以装箱清单为准）
02
配套软件
可视化 App 及配套服务（以合同为准）
03
随机文件
合格证、说明书/维护手册、出厂检验报告、装箱单
APPLICATIONS
应用场景

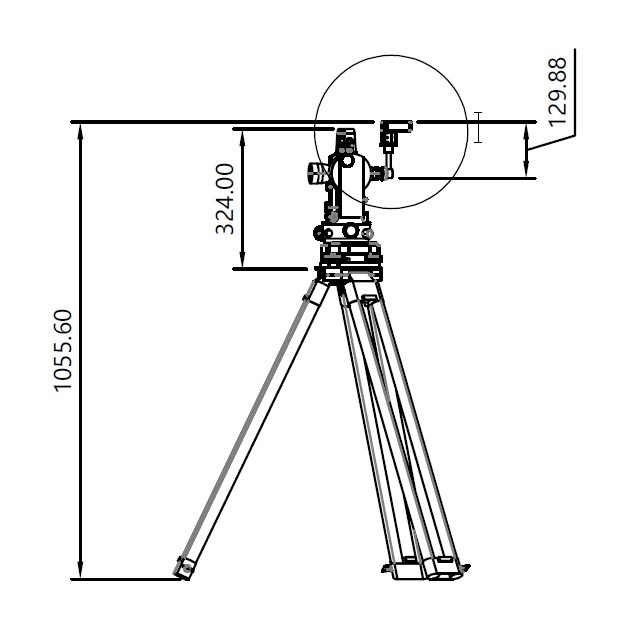

导线弧垂测量
图像留存可追溯，降低口头记录误差。

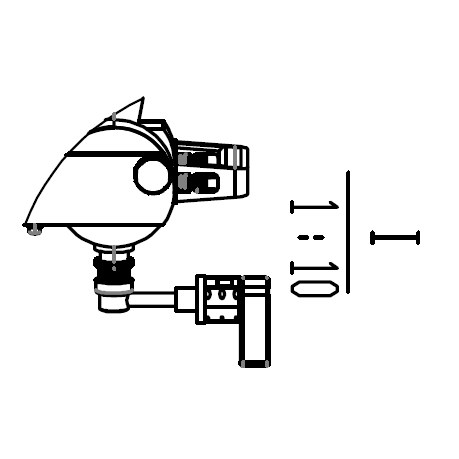

交叉跨越测量
便携结构，适应输电走廊野外作业。
DETAILS
产品详情
CNR-C260经纬仪360度无线可视测量辅助装置产品概述

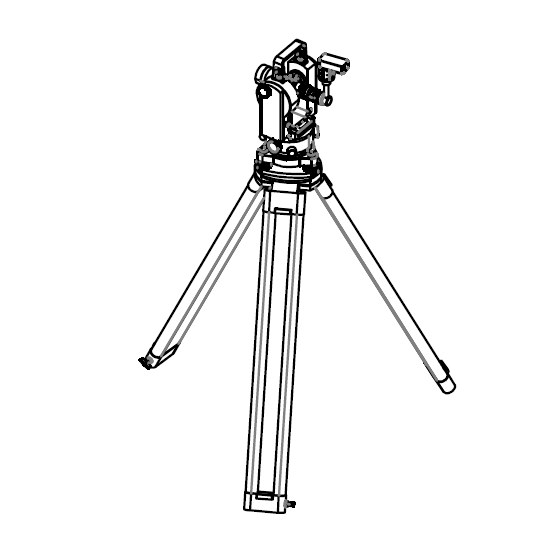

CNR-C260经纬仪360度无线可视测量辅助装置是中广研 CNRsch 公司专营产品，由广东冠电科技股份有限公司供应。装置面向输电线路测量作业，针对传统经纬仪“读数需专人记录、图像无法同步留存、复核困难”等痛点，在经纬仪目镜位置集成无线可视化成像模块，实现目镜画面实时可见、测量图像本地留存可追溯。参数以本页技术参数表及合同约定为准。本页配图暂为技术规范书工程图，实物图将后续补充。
解决痛点
- 读数需专人记录，易出现口误与漏记
- 目镜画面无法同步给旁站人员查看
- 测量过程缺少图像留痕，复核困难
工作方式
将无线可视模块与经纬仪目镜按说明书完成对中安装后上电，通过手机端查看目镜画面并完成测量图像留存。具体操作步骤以随机说明书与现场安全规程为准。
FAQ
常见问题
CNR-C260经纬仪360度无线可视测量辅助装置是什么？
CNR-C260面向输电线路测量作业，在经纬仪目镜位置集成无线可视化成像模块，实现目镜画面实时可见、测量图像本地留存可追溯；整机重量不大于5kg，防护等级IP65，支持蓝牙/Wi‑Fi传图，适用于杆塔倾斜、弧垂、交叉跨越等测量场景。
CNR-C260经纬仪360度无线可视测量辅助装置由哪家供应？
由广东冠电科技股份有限公司供应，咨询电话 400-6611-383。
如何获取参数或报价？
致电 400-6611-383，或通过网站「联系我们」留言。
包装清单
- 整机 ×1（经纬仪+无线可视模块，以装箱清单为准）
- 合格证、说明书/维护手册、出厂检验报告、装箱单（以装箱清单为准）
- 配套软件授权与附件（以合同与装箱清单为准）
售后服务
- 质保期限：整机免费保修 12 个月，终身维护
- 技术支持：7×24 小时电话技术支持
- 现场服务：响应时限与到达时间以合同约定为准
- 软件升级：终身免费软件升级
- 培训服务：免费提供操作培训和考核
- 配套服务：提供选型指导、操作培训与技术咨询
DOCUMENTS
资料查阅
GDGUANDIAN广东冠电科技股份有限公司
Tel: 400-6611-383 | www.gdguandian.com
CNR-C260经纬仪360度无线可视测量辅助装置
CNR-C260经纬仪360度无线可视测量辅助装置
Theodolite 360° Wireless Visual Measurement Aid
CNR-C260面向输电线路测量作业，在经纬仪目镜位置集成无线可视化成像模块，实现目镜画面实时可见、测量图像本地留存可追溯；整机重量不大于5kg，防护等级IP65，支持蓝牙/Wi‑Fi传图，适用于杆塔倾斜、弧垂、交叉跨越等测量场景。
核心特点
- 无线可视化：目镜画面蓝牙/Wi‑Fi 传到手机
- 测量图像本地留存可复核
- 镜头与目镜中心固定对齐
- 整机 ≤5kg，防护 IP65
- 适用于杆塔倾斜、弧垂、交叉跨越测量
核心优势
01 无线可视化
目镜画面传到手机，现场实时查看。
02 图像可追溯
测量图像本地留存，便于复核。
03 固定对齐
降低人为对准与读数误差。
04 近距离修正
支持方位角定位。
05 野外便携
整机 ≤5kg，IP65。
06 多场景
杆塔倾斜、弧垂、交叉跨越等。
技术参数
| 产品型号 | CNR-C260 |
| 产品名称 | 经纬仪360度无线可视测量辅助装置 |
| 品牌 | 中广研 CNRsch |
| 整机重量 | 不大于 5kg |
| 防护等级 | IP65（GB/T 4208） |
| 图像传输 | 蓝牙 / Wi‑Fi，手机实时查看目镜画面 |
| 画面留存 | 测量图像本地存储，可复核 |
| 工作温度 | 0℃～40℃ |
| 极限温度 | -10℃～50℃ |
| 贮存温度 | -40℃～60℃ |
| 海拔 | 4000 m 及以下 |
| 整机功耗 | 亮屏工作状态下不高于 5W |
应用场景
- 杆塔倾斜测量
- 导线弧垂测量
- 交叉跨越测量
产品概述
CNR-C260经纬仪360度无线可视测量辅助装置是中广研 CNRsch 公司专营产品，由广东冠电科技股份有限公司供应。CNR-C260面向输电线路测量作业，在经纬仪目镜位置集成无线可视化成像模块，实现目镜画面实时可见、测量图像本地留存可追溯；整机重量不大于5kg，防护等级IP65，支持蓝牙/Wi‑Fi传图，适用于杆塔倾斜、弧垂、交叉跨越等测量场景。
解决痛点
工作方式
将无线可视模块与经纬仪目镜按说明书完成对中安装后上电，通过手机端查看目镜画面并完成测量图像留存。具体以随机说明书与现场安全规程为准。
标准配置
- 主机 ×1：以装箱清单为准
- 随机文件：以装箱清单为准
- 配套附件：以合同与装箱清单为准
包装清单
- 整机 ×1（经纬仪+无线可视模块，以装箱清单为准）
- 合格证、说明书/维护手册、出厂检验报告、装箱单（以装箱清单为准）
- 配套软件授权与附件（以合同与装箱清单为准）
售后服务
- 质保期限：整机免费保修 12 个月，终身维护
- 技术支持：7×24 小时电话技术支持
- 现场服务：响应时限与到达时间以合同约定为准
- 软件升级：终身免费软件升级
- 培训服务：免费提供操作培训和考核
- 配套服务：提供选型指导、操作培训与技术咨询
需要了解更多产品信息？
致电 400-6611-383，我们的技术工程师将为您提供专业的产品选型和方案建议
