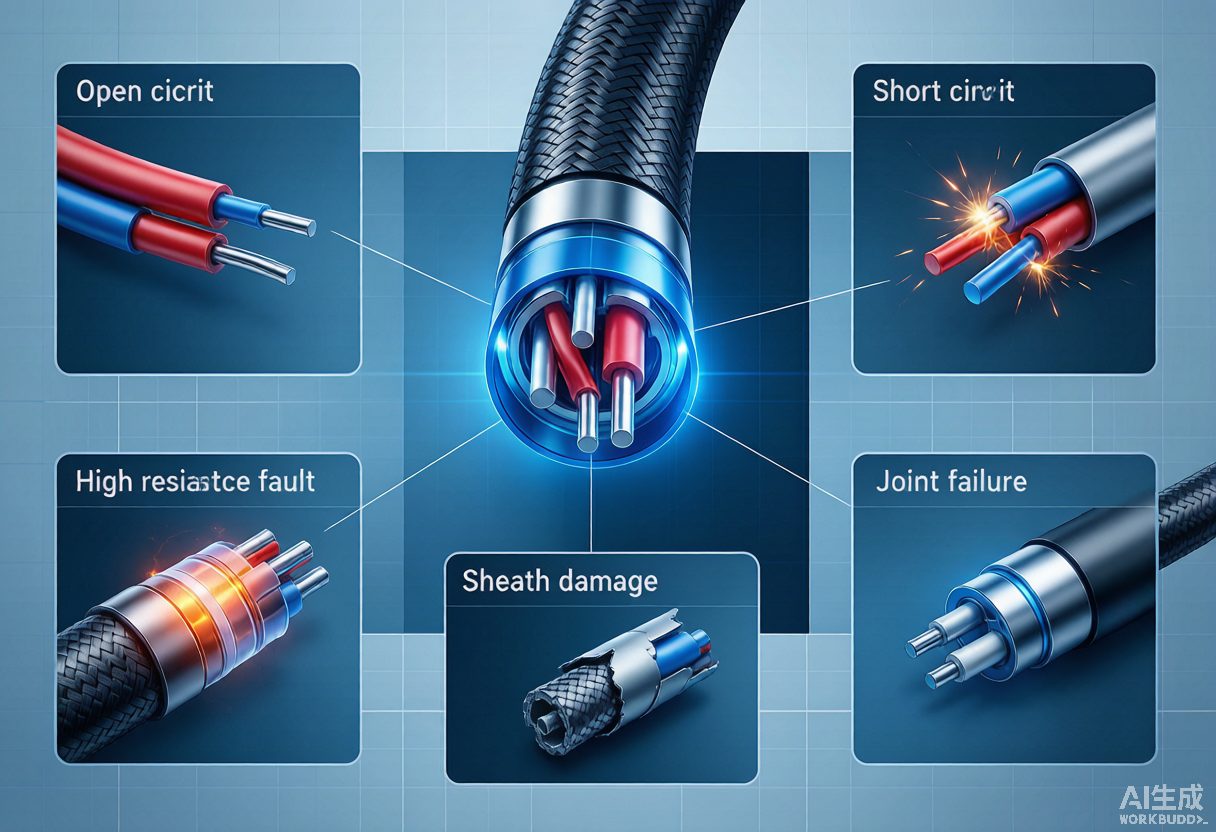

电缆故障为什么越来越难查？故障类型全图谱
近十年，电缆规模快速增长的同时，故障形态也发生了显著变化：低阻、简单短路占比下降，高阻、闪络、外护套破损等"难查"故障占比超过六成。本文从五大故障类型入手，帮助现场技术人员快速识别、对症下药。
为什么现在的电缆故障越来越难查
三个趋势叠加，让"查故障"不再是一根电缆走到头那么简单：
- 电缆结构复杂化：交联聚乙烯（XLPE）替代油纸电缆后，绝缘强度更高，但故障击穿机理更复杂。
- 敷设环境多样化：直埋、穿管、电缆沟、桥架、隧道并存，故障信号被环境干扰的概率显著上升。
- 新材料、新工艺：冷缩、热缩、预制接头广泛应用，每一类接头的电气特性都略有差异。
五大常见故障类型
1. 低阻故障（相对低阻）
相对地或相间绝缘电阻下降到几百到几千欧姆，常因机械损伤、绝缘老化击穿导致。最典型特征：用低压脉冲法可直接打到清晰反射波形，定位相对容易。
2. 高阻故障（泄漏性高阻、闪络性高阻）
绝缘电阻数十千欧到兆欧级，常规低压脉冲打不到反射。需要用 NYD-L220 数字烧穿电桥将高阻转化为低阻，再行测距。迎峰度夏期间的故障多为此类。
3. 断线故障
导体完全断开，但护套和屏蔽可能仍完好。典型表现：脉冲法在断点处有清晰反射，但跨相法不易判别。多发于外力破坏、施工误切断。
4. 闪络故障
击穿电压低于运行电压，故障瞬间出现、过后绝缘恢复。最考验仪器：需要反复施加冲击高压来捕捉击穿瞬间。数字烧穿电桥 + 高压信号发生器是标配。
5. 外护套破损
10kV 及以上电缆的外护套（PE/PVC 层）破损后，水分渗入主绝缘，最终演变成主绝缘击穿。建议定期用 NYD-L230 外护套故障测试仪巡检。
选对方法，事半功倍
经验口诀：低阻直打，高阻烧穿，闪络捕捉，护套巡检。
- 低阻 → 低压脉冲法
- 高阻/闪络 → 烧穿 + 冲击高压法
- 外护套 → 直流叠加法 / 双钳法
结语
"难查"本质上是因为故障类型没识别对、用错了方法。先做绝缘电阻与耐压预判，再选方法，是高效定位的核心。
