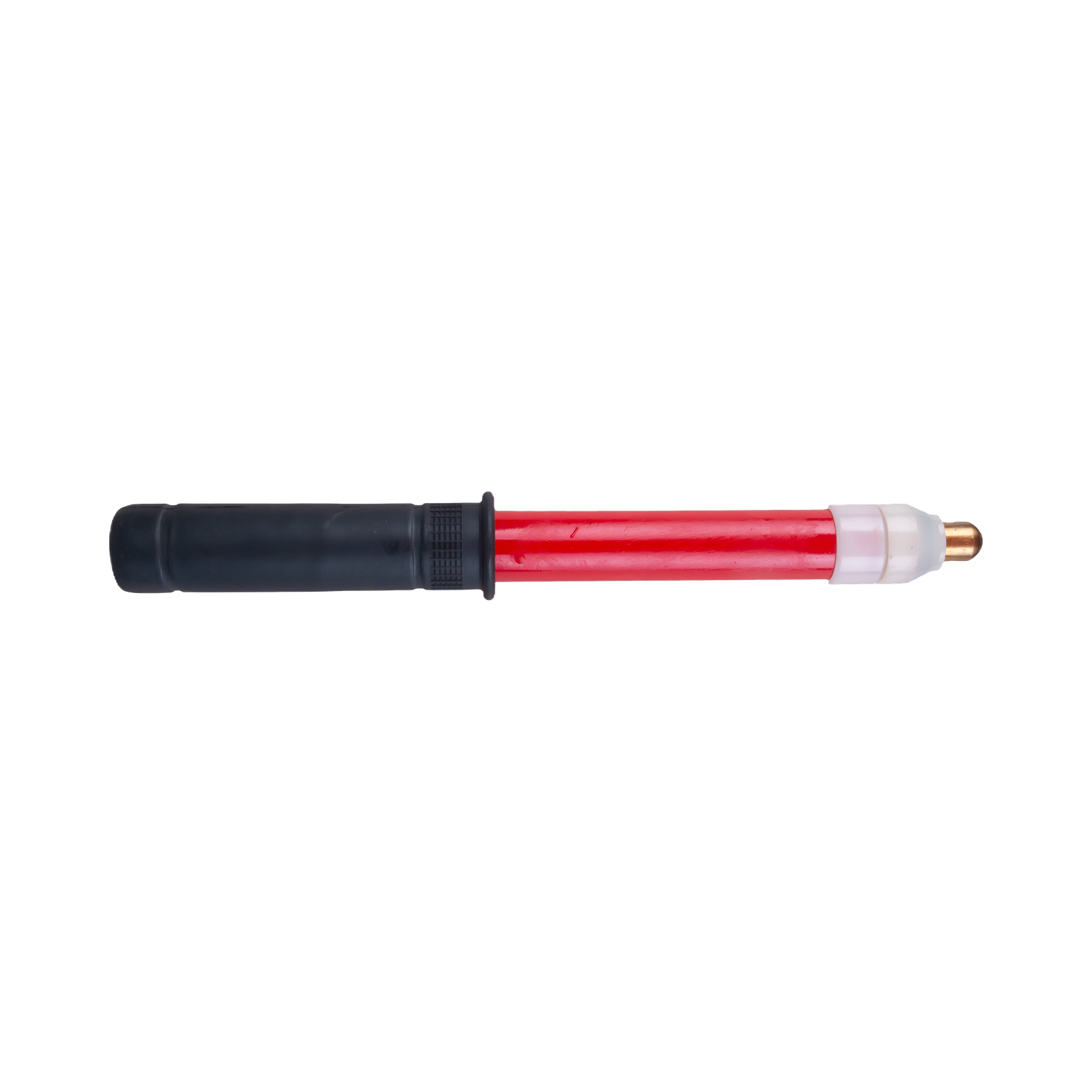

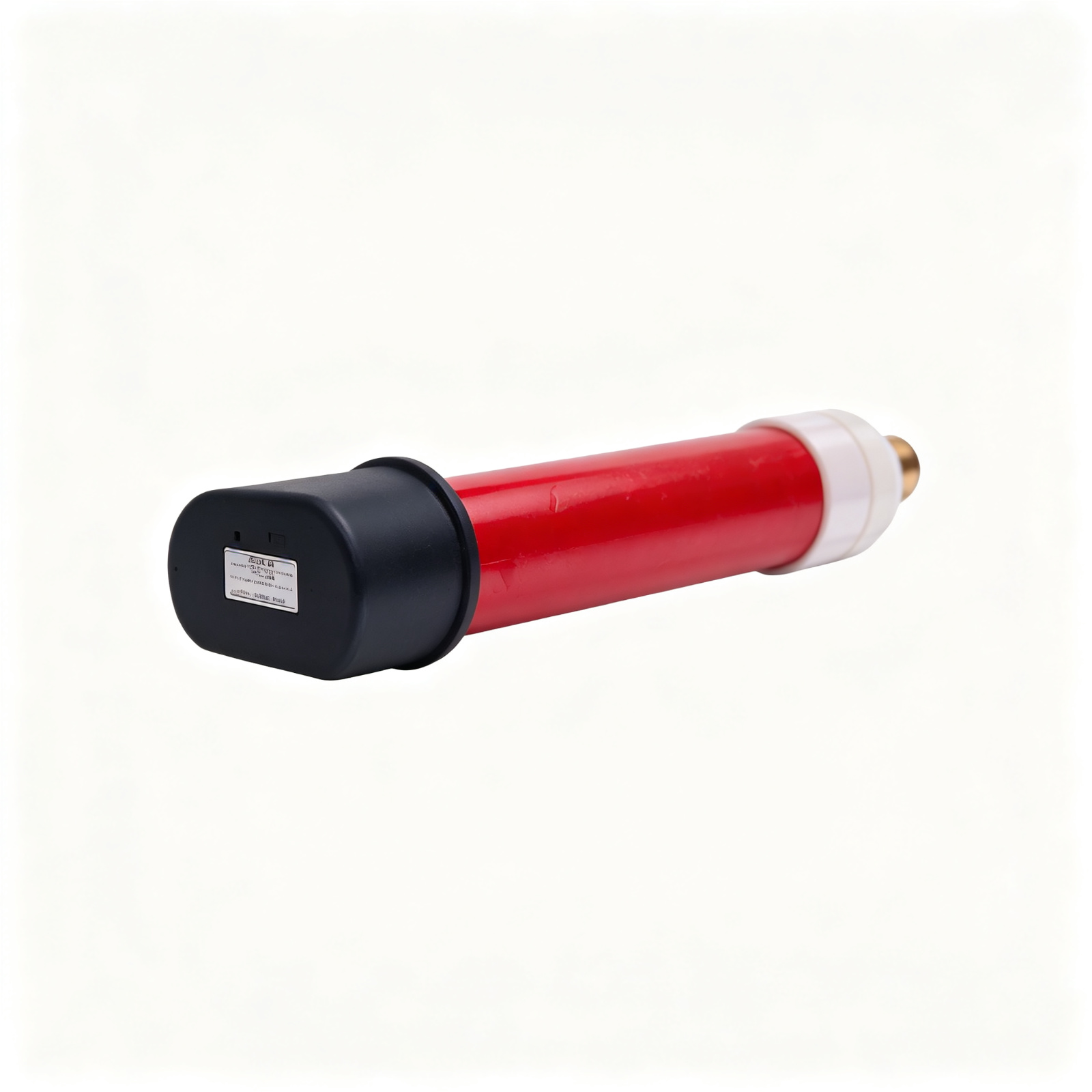

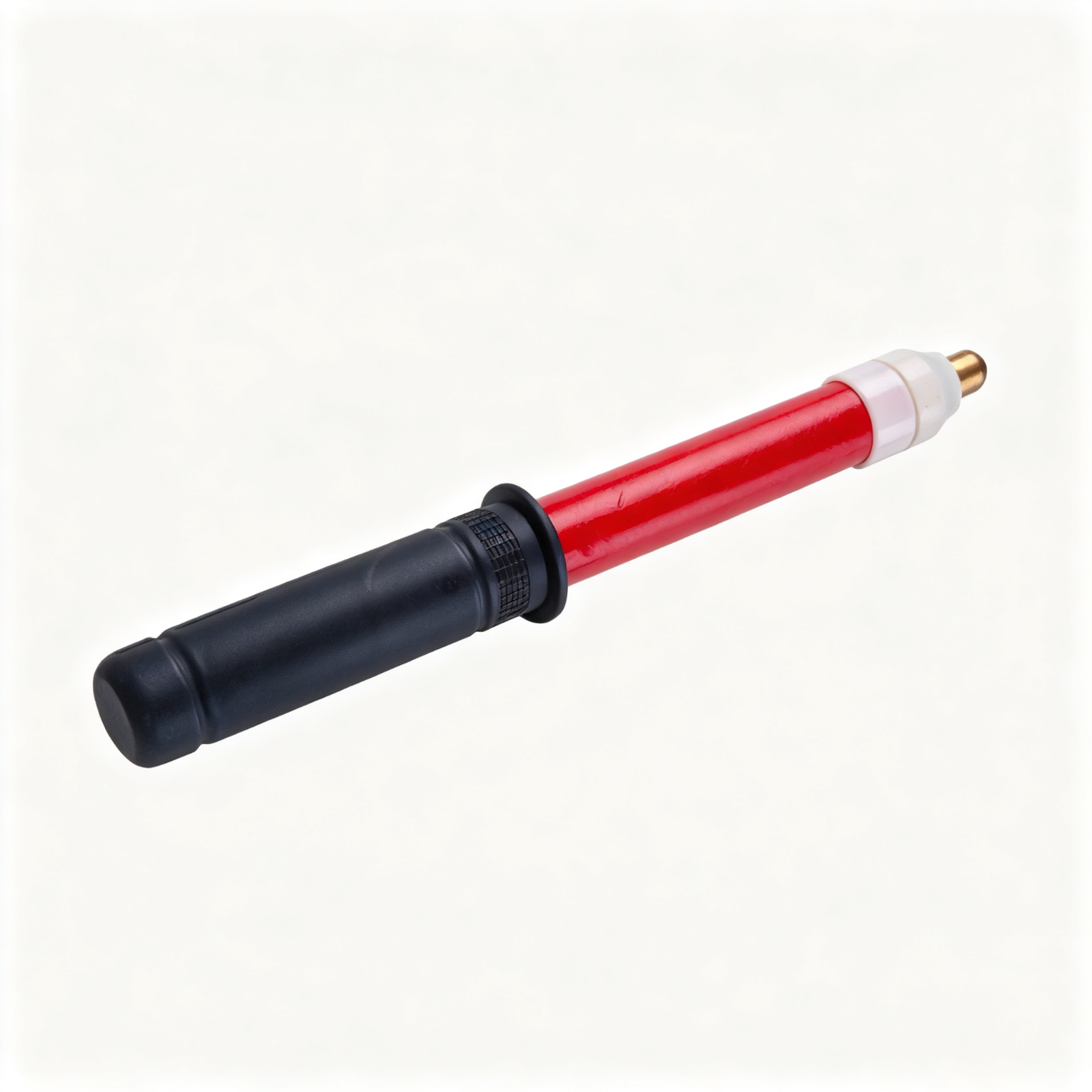

NYD-L280 一体化高压脉冲发生器
Integrated High-Voltage Pulse Generator
集直流高压源、储能电容器、放电球隙于一体的便携式电缆故障冲击高压设备。冲击电压0～32kV、短路电流0～320mA、放电能量最高2048J，完全替代传统上百公斤的试验变压器+操作箱+脉冲电容组合。具备直流耐压和冲击放电双功能，超强短路保护可高压对地直接短路工作，是35kV及以下电缆故障检测的理想高压源。
核心特点
- ✓ 一体化设计：直流高压源+储能电容+放电球隙集成于一体，替代传统上百公斤分体设备
- ✓ 冲击电压0～32kV，短路电流0～320mA，放电能量最高2048J
- ✓ 直流耐压+冲击放电双功能，一台设备满足电缆故障测试和耐压试验
- ✓ 超强短路保护：高压输出直接对地短路也可正常工作，真正"冲击打不坏"
- ✓ 过流、过压、过热三重自动保护，零位启动保护更安全
- ✓ 电流电压双1.5级指针表显示，放电过程一目了然
- ✓ 放电时间间隔可任意设置（4～9s），球隙吸合时间固定0.05s
- ✓ 整机重量不大于35kg，便携设计，现场移动方便
核心优势
一体化便携设计
将直流高压源、储能电容器、放电球间隙集成于一体，完全替代传统上百公斤重的试验变压器（60多kg）、操作箱（30多kg）和脉冲储能电容（20多kg），整机不超过35kg。
冲击打不坏
超强短路保护功能，高压输出端可直接对地短路工作，不会损坏设备。这是传统试验变压器方案无法做到的，特别适合电缆故障冲击放电这种频繁短路工况。
双功能合一
具备直流耐压和冲击放电两种功能。直流耐压模式输出0～35kV DC用于电缆耐压试验；冲击放电模式产生高压脉冲用于电缆故障击穿和声磁定点。
能量充足
内置4μF储能电容，放电能量最高2048J（默认1568J），冲击电压32kV、短路电流320mA，足以击穿35kV及以下电压等级的各种高阻和闪络故障。
安全保护完善
过流、过压、过热三重自动保护；零位启动保护（电压旋钮未归零无法启动高压）；停止状态下电压表实时指示电容残余电压，确保操作人员对高压状态了如指掌。
操作直观
电流、电压双1.5级指针表实时显示，故障点是否充分放电通过电流表摆动一目了然；放电时间间隔可根据现场情况在4～9s范围内设置。
技术参数
| 冲击电压 | 0～32kV（默认0～28kV） |
| 烧穿电压 | 0～28kV |
| 短路电流 | 0～320mA |
| 高压精度 | 1.5级 |
| 内置电容 | 4μF |
| 放电能量 | 0～2048J（默认0～1568J） |
| 输出电压极性 | 负极性 |
| 冲击功率 | 400W |
| 过温保护 | 65℃ |
| 过流保护 | 12A（大于8s）低压侧 |
| 放电间隔 | 4～9s可调（球隙吸合0.05s固定） |
| 工作电源 | AC 220V±10%/50Hz±1Hz |
| 外形尺寸 | 430×345×550mm |
| 重量 | 不大于35kg |
| 工作温度 | -25℃～+65℃ |
标准配置
一体化高压脉冲发生器主机
高压输出线
电源线
地线（4mm²安全地）
放电棒接地线（2.5mm²）
放电棒
保险管 ×5
应用场景
变电站电缆运维检测
适用于110kV～500kV变电站电缆出线的日常巡检、预防性试验和故障抢修。电缆故障测试仪配合高压脉冲发生器，可快速完成测距、路径探测和精确定点，缩短停电时间。
城市电缆隧道与沟道
城市电网电缆隧道、电缆沟、排管等敷设方式下的故障定位。声磁同步定点仪和跨步电压法可在复杂城市环境中精确查找电缆接地故障和外护套损伤。
直埋电缆故障抢修
直埋电力电缆的低阻、短路、开路断线及高阻闪络故障查找。低压脉冲法粗测距离，声磁同步法精确定点，跨步电压法定位外护套接地故障，全流程覆盖。
风电光伏集电线路
风电场35kV集电线路和光伏电站直流/交流电缆故障快速定位。架空线路故障测试仪适用于风机间架空线，电缆故障测试仪适用于地埋集电线路。
工业厂区与石化电缆
钢铁、石化、冶金等工业厂区自备电厂和动力车间电缆故障检测。数字烧穿电桥适用于GIS及交叉互联复杂电缆系统的免拆解故障定位。
架空配电线路故障查找
6kV～35kV架空配电线路单相接地故障查找。锂电池供电的架空线路故障测试仪采用二分法逐步缩小故障区间，特别适合山区和车辆无法到达区域。
高压电缆外护套检测
110kV及以上高压单芯电缆外护套故障定位和耐压试验。外护套故障定位仪输出0～10kV方波信号，跨步电压法和电流法双模式，适用于直埋和隧道电缆。
电缆在线监测与预警
重要供电线路电缆故障预警及定位系统，实时监测暂态行波和稳态分量，在永久故障发生前给出黄/橙/红三级预警，故障测距精度达2.125m。
电力培训与教学
电缆故障模拟装置用于电力行业培训基地、职业院校和检测机构的电缆故障检测人员教学，可模拟脉冲、闪络、低阻、开路、高阻等全类型故障。
常见问题
电缆故障怎么快速定位？
电缆故障定位通常分三步：首先用电缆故障测试仪（低压脉冲/高压闪络法）粗测故障距离，然后用路径仪探测电缆走向和埋深，最后用声磁同步定点仪在粗测范围内精确找到故障点，定点精度可达0.2m。
电缆外护套故障如何查找？
电缆外护套故障定位采用跨步电压法或电流法。外护套故障定位仪向电缆金属护套施加高压脉冲信号，在地面用A字架（跨步电压法）或接收钳（电流法）检测信号变化，信号极性反转或过零点即为故障点。
电缆故障测试仪的测距精度是多少？
低压脉冲法最小分辨率可达0.07m，闪络法测距误差取决于电缆波速设定，一般在10m以内。精确定点阶段声磁同步法精度小于0.2m，跨步电压法精度小于0.5m。
架空线路接地故障怎么查？
架空线路单相接地故障使用架空线路故障测试仪，在停电状态下向线路注入检测信号，用钳表检测信号电流大小判断故障侧，再用二分法逐步缩小故障区间，故障点误差不超过1米。
电缆路径探测用什么设备？
电缆路径识别仪（管线仪）通过发射机向电缆施加特定频率电磁信号，接收机在地面用波峰法或波谷法追踪信号，可探测带电或不带电电缆路径，最大探测深度不小于10米。
高压电缆耐压试验用什么设备？
35kV及以下电缆主绝缘耐压和故障冲击使用一体化高压脉冲发生器，输出0～32kV可调，兼具直流耐压和冲击放电功能。外护套耐压试验使用外护套故障定位仪，输出0～10kV直流。
产品详情
产品概述
NYD-L280一体化高压脉冲发生器完全满足DL/T 846-2016《高电压测试设备通用技术条件》和DL/T 474-2017《现场绝缘试验实施导则》。主要用于35kV及以下电压等级电缆故障测试时的冲击放电，也可用于其他电气设备的直流耐压试验。本装置集直流高压源、储能电容器、放电球间隙等于一体，完全替代传统上百公斤重的试验变压器、操作箱和脉冲储能电容。采用高精度、高稳定度专用高压电子元器件和高频高压技术，整机结构简单、重量超轻，真正做到冲击打不坏的效果——高压对地短路也可正常工作，是目前重量最轻、操作最为人性化的便携式直流冲击高压设备。
核心价值
- 大幅减轻现场负担：传统电缆故障冲击需要变压器+操作箱+电容三件套，总重超过100kg。NYD-L280一体化设计仅35kg，一人即可搬运和操作。
- 提高故障击穿效率：32kV/320mA/2048J的输出能力可快速击穿高阻故障，冲击功率400W，放电间隔4～9s可调，适应不同故障特性。
- 安全可靠：零位启动保护、过流保护（12A/8s）、过温保护（65℃）、紧急停止按钮、自放电设计，多重保护确保操作人员安全。
- 一专多能：不仅是电缆故障测试的冲击源，还可独立完成直流耐压试验，减少设备配置和现场搬运。
工作原理
直流耐压功能：AC 220V供电经高频高压变换后输出0～35kV直流电压，通过高压输出线（DC端）施加到被试品，电压表实时显示输出电压，电流表显示泄漏电流，用于判断电缆绝缘状况。冲击放电功能：AC 220V经升压整流后对内置4μF储能电容充电，充电至设定电压后，放电球隙在电磁铁控制下吸合（0.05s），电容通过高压输出线（EMP端）向故障电缆瞬间释放能量，产生冲击高压脉冲击穿故障点。放电间隔由时间继电器控制（4～9s可调），实现周期性冲击放电。故障点击穿时电流表指针明显摆动，表示故障点已充分放电。独特的高压测量设计在停止状态下电压表仍可实时指示电容残余电压，提醒操作人员放电后再接触。
标准依据
- DL/T 846-2016《高电压测试设备通用技术条件》
- DL/T 474-2017《现场绝缘试验实施导则》
- GB/T 18268.1《工业场所用试验设备的抗干扰度要求》
包装清单
- NYD-L280 一体化高压脉冲发生器主机 ×1
- 高压输出线 ×1
- 电源线 ×1
- 地线（4mm²） ×1
- 放电棒接地线（2.5mm²） ×1
- 放电棒 ×1
- 保险管 ×5
- 产品合格证 ×1
- 使用说明书 ×1
售后服务
- 质保期限：自购买之日起整机免费保修12个月，终身维护
- 保修范围：因制造缺陷导致的故障和损坏，保修期内免费维修或更换
- 技术支持：7×24小时电话技术支持，提供操作指导与故障排查
- 现场服务：省内48小时、省外72小时到达现场
- 配件供应：长期供应高压输出线、放电棒、保险管等配件
- 培训服务：提供现场操作培训与安全规范指导
