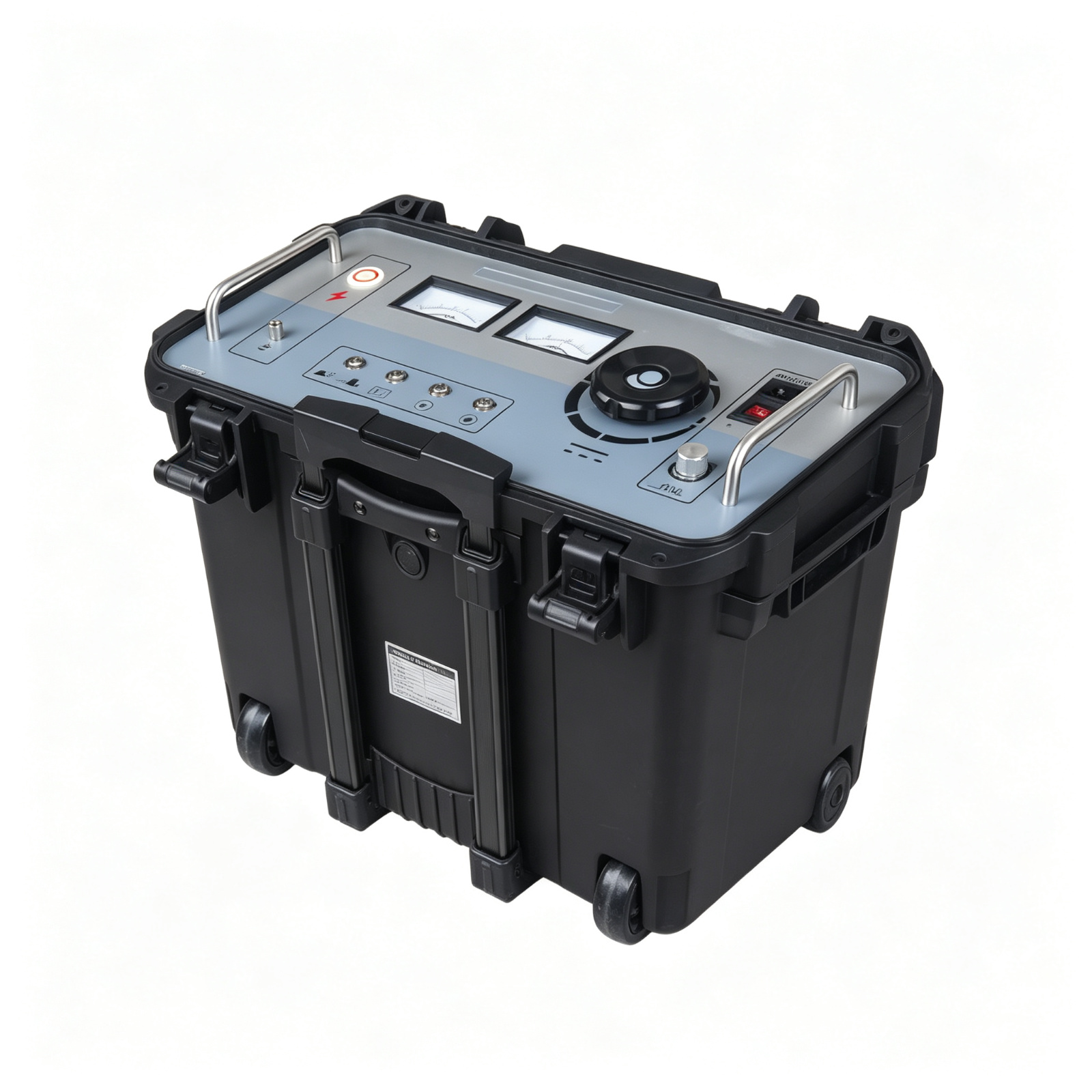

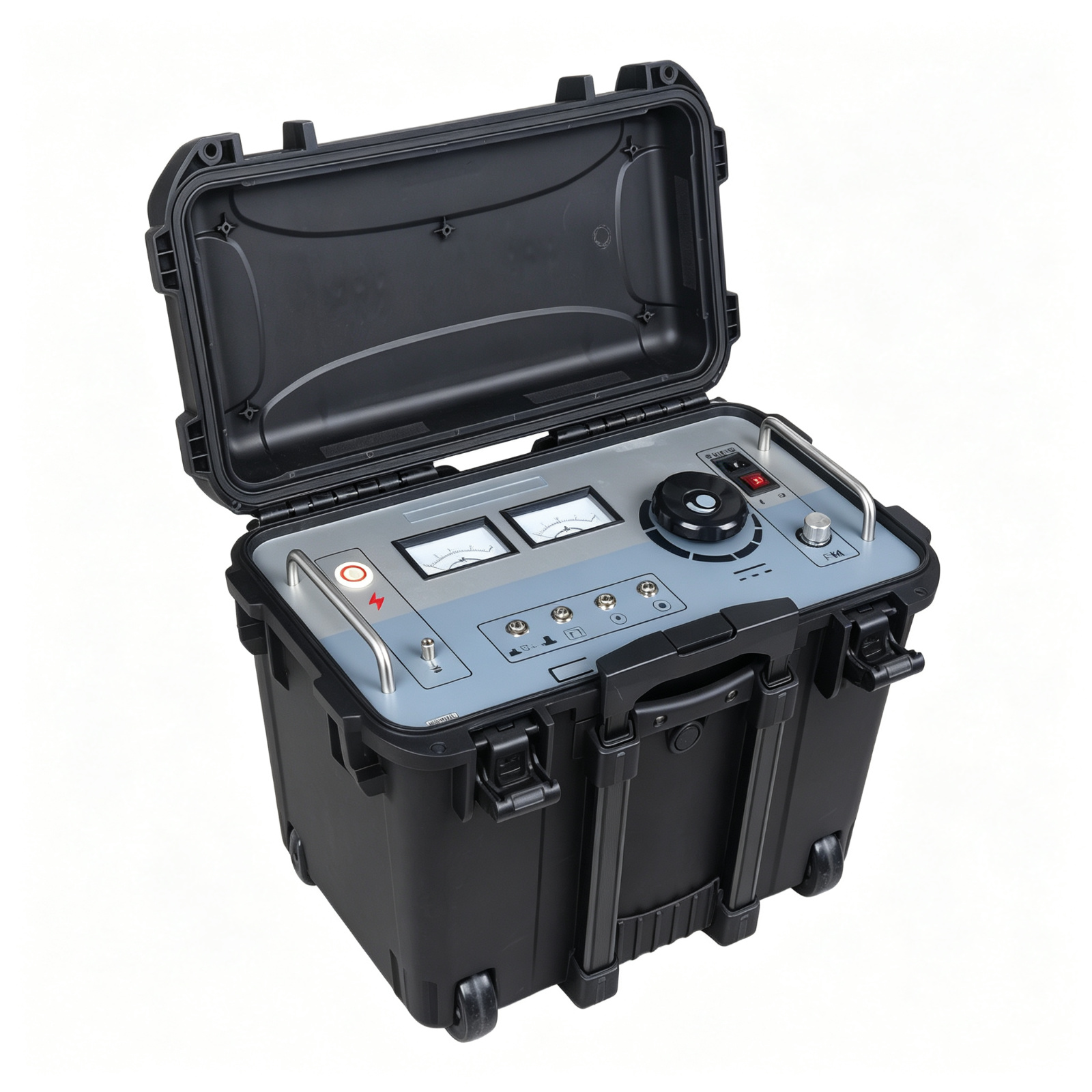

NYD-L300 电缆外护套故障定位仪
Cable Outer Sheath Fault Locator
专为10kV～500kV单芯和三芯高压、超高压电缆外护套接地故障和泄漏电流偏大隐患设计。输出电压0～10kV方波可调，输出电流0～200mA，具备跨步电压法和电流法两种精确定位方式，同时支持外护套5kV/10kV直流耐压试验。定位模式与耐压模式一键切换，自放电设计确保切断高压后自身电压为零。
核心特点
- ✓ 输出电压0～10kV方波可调，输出电流0～200mA，输出容量2kVA
- ✓ 跨步电压法+电流法双模式，直埋和隧道电缆均可精确定位
- ✓ 定位/耐压一键切换，可做5kV～10kV/1min外护套直流耐压试验
- ✓ 独特自放电设计，切断高压输出后自身高压即为零
- ✓ 过流、过压、过热三重自动保护，零位启动保护
- ✓ 电流电压双指针表显示，直观明朗
- ✓ 接收机灵敏度可调，I/II两档适应强弱信号环境
- ✓ 脉冲频率0.2～5Hz可调，适应不同现场条件
核心优势
高压电缆专用
全面满足GB 50150-2006电缆外护套耐压试验规定，适用于10kV～500kV单芯和三芯高压、超高压电缆，是电缆运行单位和送变电工程公司的必备专用仪器。
双法定点无盲区
跨步电压法适用于直埋电缆，通过A字架探测地电位差找到故障点；电流法适用于隧道电缆，通过接收钳检测故障点前后电流方向反转定位。两种方法覆盖所有敷设方式。
定位耐压一体
定位模式输出0～10kV方波脉冲信号用于故障定点；耐压模式输出0～10kV直流电压用于外护套耐压试验。一键切换，一台设备完成交接试验的两项核心工作。
自放电安全设计
独特的自放电设计，只要切断高压输出，设备自身高压即为零，无需等待电容放电或手动放电，避免操作人员接触残余高压的风险。
零位启动保护
电压调节旋钮未旋至零位时无法启动高压输出，防止开机瞬间输出高压造成设备损坏或人员伤害；过流保护开关可在异常时即时切断输出。
接收机灵活调节
接收机I档带信号放大电路，适用于弱信号环境；II档无放大，适用于强信号环境。调零旋钮和调节旋钮配合，使微安表指针摆动幅度适中，便于精确判断故障点。
技术参数
| 输入电压 | AC 220V（±10%），50Hz（±2Hz） |
| 输出电压 | 0～10kV（方波）可调 |
| 输出电流 | 0～200mA |
| 输出容量 | 2kVA |
| 频率调节 | 0.2Hz～5Hz可调 |
| 定位方式 | 跨步电压法（A字架）、电流法（接收钳） |
| 耐压试验 | 5kV～10kV DC，1min |
| 保护功能 | 过流、过压、过热、零位启动 |
| 显示方式 | 电压表kV + 电流表mA双指针表 |
| 接收机档位 | I档（带放大）、II档（无放大） |
| 适用电缆 | 10kV～500kV单芯/三芯高压电缆 |
| 工作温度 | -10℃～+40℃ |
标准配置
电缆外护套故障定位仪主机
高压连接线
电源线
接收器
接收钳
A字架
地线
保险管（8A） ×2
应用场景
变电站电缆运维检测
适用于110kV～500kV变电站电缆出线的日常巡检、预防性试验和故障抢修。电缆故障测试仪配合高压脉冲发生器，可快速完成测距、路径探测和精确定点，缩短停电时间。
城市电缆隧道与沟道
城市电网电缆隧道、电缆沟、排管等敷设方式下的故障定位。声磁同步定点仪和跨步电压法可在复杂城市环境中精确查找电缆接地故障和外护套损伤。
直埋电缆故障抢修
直埋电力电缆的低阻、短路、开路断线及高阻闪络故障查找。低压脉冲法粗测距离，声磁同步法精确定点，跨步电压法定位外护套接地故障，全流程覆盖。
风电光伏集电线路
风电场35kV集电线路和光伏电站直流/交流电缆故障快速定位。架空线路故障测试仪适用于风机间架空线，电缆故障测试仪适用于地埋集电线路。
工业厂区与石化电缆
钢铁、石化、冶金等工业厂区自备电厂和动力车间电缆故障检测。数字烧穿电桥适用于GIS及交叉互联复杂电缆系统的免拆解故障定位。
架空配电线路故障查找
6kV～35kV架空配电线路单相接地故障查找。锂电池供电的架空线路故障测试仪采用二分法逐步缩小故障区间，特别适合山区和车辆无法到达区域。
高压电缆外护套检测
110kV及以上高压单芯电缆外护套故障定位和耐压试验。外护套故障定位仪输出0～10kV方波信号，跨步电压法和电流法双模式，适用于直埋和隧道电缆。
电缆在线监测与预警
重要供电线路电缆故障预警及定位系统，实时监测暂态行波和稳态分量，在永久故障发生前给出黄/橙/红三级预警，故障测距精度达2.125m。
电力培训与教学
电缆故障模拟装置用于电力行业培训基地、职业院校和检测机构的电缆故障检测人员教学，可模拟脉冲、闪络、低阻、开路、高阻等全类型故障。
常见问题
电缆故障怎么快速定位？
电缆故障定位通常分三步：首先用电缆故障测试仪（低压脉冲/高压闪络法）粗测故障距离，然后用路径仪探测电缆走向和埋深，最后用声磁同步定点仪在粗测范围内精确找到故障点，定点精度可达0.2m。
电缆外护套故障如何查找？
电缆外护套故障定位采用跨步电压法或电流法。外护套故障定位仪向电缆金属护套施加高压脉冲信号，在地面用A字架（跨步电压法）或接收钳（电流法）检测信号变化，信号极性反转或过零点即为故障点。
电缆故障测试仪的测距精度是多少？
低压脉冲法最小分辨率可达0.07m，闪络法测距误差取决于电缆波速设定，一般在10m以内。精确定点阶段声磁同步法精度小于0.2m，跨步电压法精度小于0.5m。
架空线路接地故障怎么查？
架空线路单相接地故障使用架空线路故障测试仪，在停电状态下向线路注入检测信号，用钳表检测信号电流大小判断故障侧，再用二分法逐步缩小故障区间，故障点误差不超过1米。
电缆路径探测用什么设备？
电缆路径识别仪（管线仪）通过发射机向电缆施加特定频率电磁信号，接收机在地面用波峰法或波谷法追踪信号，可探测带电或不带电电缆路径，最大探测深度不小于10米。
高压电缆耐压试验用什么设备？
35kV及以下电缆主绝缘耐压和故障冲击使用一体化高压脉冲发生器，输出0～32kV可调，兼具直流耐压和冲击放电功能。外护套耐压试验使用外护套故障定位仪，输出0～10kV直流。
产品详情
产品概述
NYD-L300电缆外护套故障定位仪伴随城网改造中110kV及以上XLPE电缆的大量应用而设计。电缆敷设后外护套常因外力损伤导致耐压试验不合格，运行后还可能因白蚁咬伤、接地箱进水、接地线透潮等原因出现绝缘电阻下降。本设备输出电压10kV及以下，全面满足GB 50150-2006电缆外护套耐压试验规定，包括交叉互联系统的交接试验和预防性试验，以及外护套故障定位。设备可快速准确查找10kV～500kV单芯和三芯高压、超高压电缆外护套接地故障和泄漏电流偏大隐患，同时可对HDPE、PVC电缆外护套进行5kV～10kV/1min直流耐压试验。
核心价值
- 解决外护套定位难题：高压电缆外护套故障点埋设深、周围情况复杂，传统方法难以定位。NYD-L300通过高压方波信号配合跨步电压/电流法，可快速精确定位，解决多年无法处理的隐患。
- 耐压定位一机完成：交接试验时先做外护套耐压试验，不合格时立即切换定位模式查找故障点，无需更换设备，提高工作效率。
- 适应多种敷设方式：直埋电缆用A字架跨步电压法，隧道电缆用接收钳电流法，两种方法覆盖直埋、排管、隧道、桥架等各种电缆敷设方式。
- 安全可靠：自放电设计+零位启动+过流过压过热保护，确保高压测试过程中的人员和设备安全。
工作原理
定位功能：AC 220V市电经全波整流变换为大功率特殊方波信号，通过连接线加在待定位电缆的金属护套或铠装上。跨步电压法：在故障电缆测试点与地之间加测试电压，故障入地点周围形成以入地点为中心的分布电场，移动A字架的两个探针，当故障点位于两探针中间时电位差为零，越过故障点时电位差极性反相，来回移动即可准确判断接地点。电流法：给故障电缆加脉冲高压信号，故障点前后产生极性相反的电流，故障点处电流最小。用接收钳卡在电缆上，移动过程中观察接收器微安表指示，电流极性反相处即为故障点。耐压功能：将功能键切换到耐压模式，输出0～10kV直流电压对电缆外护套进行耐压试验，电压表显示试验电压，电流表显示泄漏电流。
标准依据
- GB 50150-2016《电气装置安装工程电气设备交接试验标准》
- DL/T 596《电力设备预防性试验规程》
- GB/T 18268.1《工业场所用试验设备的抗干扰度要求》
包装清单
- NYD-L300 电缆外护套故障定位仪主机 ×1
- 高压连接线 ×1
- 电源线 ×1
- 接收器 ×1
- 接收钳 ×1
- A字架 ×1
- 地线 ×1
- 保险管（8A） ×2
- 产品合格证 ×1
- 使用说明书 ×1
售后服务
- 质保期限：自购买之日起整机免费保修12个月，终身维护
- 保修范围：因制造缺陷导致的故障和损坏，保修期内免费维修或更换
- 技术支持：7×24小时电话技术支持，提供操作指导与故障排查
- 现场服务：省内48小时、省外72小时到达现场
- 配件供应：长期供应高压连接线、接收钳、A字架、保险管等配件
- 培训服务：提供现场操作培训与故障判读指导
