NYD-L260 架空线路故障测试仪
Overhead Line Fault Locator
用于6kV、10kV、20kV、35kV架空线路单相接地故障点查找。信号源采用锂电池供电，体积小重量轻，无需发电机，可车载充电。通过绝缘杆操作，采用二分法逐步缩小故障区间，故障点误差不超过1米，可缩短60%查找时间。适用于瓷瓶击穿、避雷器击穿等隐蔽性接地故障。
核心特点
- ✓ 查找快速准确，故障点误差不超过1米，缩短60%查找时间
- ✓ 信号源锂电池供电，体积小重量轻（11.3kg），无需发电机
- ✓ 可车载充电，特别适合车辆无法到达的区域
- ✓ 操作人员通过绝缘杆操作，装置内部过压保护，安全可靠
- ✓ 钳表+手抄器无线RF传输，有效距离约30米
- ✓ 支持22Hz/50Hz双通道检测，自动判断故障侧与故障相别
- ✓ 接地阻抗测量范围0～2000kΩ，可检测高阻接地故障
- ✓ 信号回路开路保护、低电告警、无操作定时关机
核心优势
二分法快速定位
保持信号源注入点不动，在故障侧采用二分法测量中点电流，每次将故障区间缩小一半，经过几次查找即可将故障点确定在某级电杆，效率比传统摇表分段检测高数倍。
电池供电免发电机
行业内同类产品中唯一采用电池供电的架空线路故障定位装置，工作中不需要外部电源或发电机，体积和重量仅有同类产品一半，特别适合车辆无法到达的山区和田间。
绝缘操作安全可靠
操作人员通过4米伸缩式绝缘杆（AC 40kV/rms绝缘强度）挂接信号和检测，装置内部设有过压保护和信号回路开路保护，确保人身和设备安全。
高阻故障可检测
接地阻抗测量范围0～2000kΩ，输出直流电压最高4.2kV，对于接地电阻较大的高阻故障和间歇性故障也能有效检测。
无线操作便捷
钳表以2次/秒频率通过433MHz无线RF将检测数据传送到手抄器，有效距离约30米，操作人员在地面即可读取电杆上的测量数据。
智能告警保护
检测信号波动≥±2mA时蜂鸣报警；信号回路开路自动切断输出；电瓶电压低于23V告警、低于22V强制断电；无操作定时关机（0.5～10分钟可设）。
技术参数
| 输出交流检测电流 | 0～40±2mA |
| 输出交流检测电压 | 0～3kV |
| 输出直流接地阻抗电流 | 0～37±2mA |
| 输出直流接地阻抗电压 | 0～4.2kV |
| 接地阻抗测量范围 | 0～2000kΩ |
| 接地阻抗测量精度 | 10%±2kΩ |
| 检测线路长度 | ≤100km |
| 有效最大输出功率 | 95W |
| 信号回路开路保护时间 | ≤1s |
| 检测信号波动告警门限 | ±2mA |
| 低电告警/欠压断电 | 23V/22V |
| 电池容量 | 24V/7AH，续航>3.5小时 |
| 信号源尺寸 | L457×W370×H184mm |
| 信号源重量 | 11.3kg |
| 钳表测量范围 | 0.1mA～1200A(50Hz)，0.1mA～200mA(22Hz) |
| 无线传输 | 433MHz RF，距离约30m |
| 钳表+手抄器重量 | 2.5kg（含绝缘杆和电池） |
| 绝缘杆 | 伸缩式令克棒4米/节（4节），AC 40kV/rms |
| 工作温度 | -20℃～+50℃ |
标准配置
信号源主机

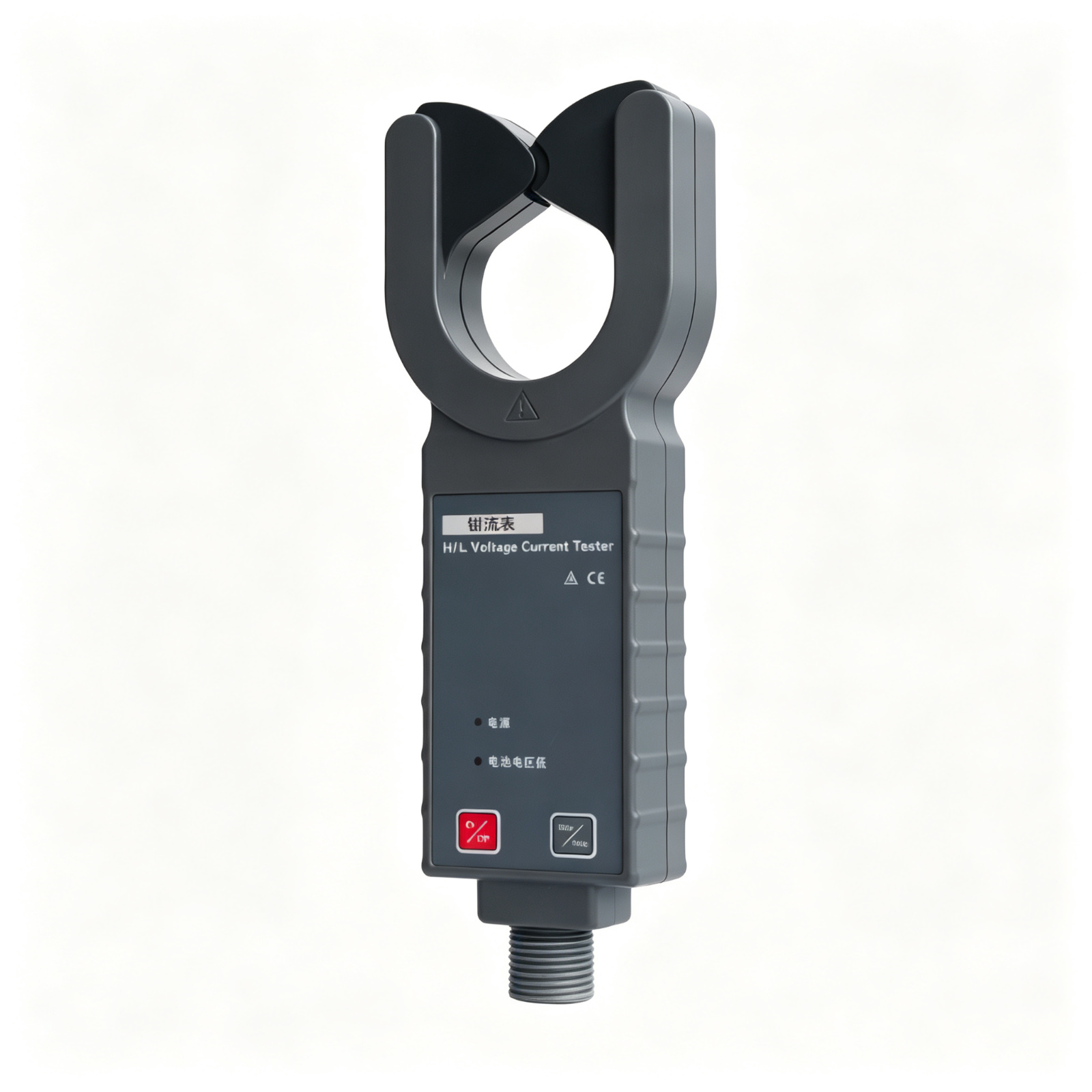

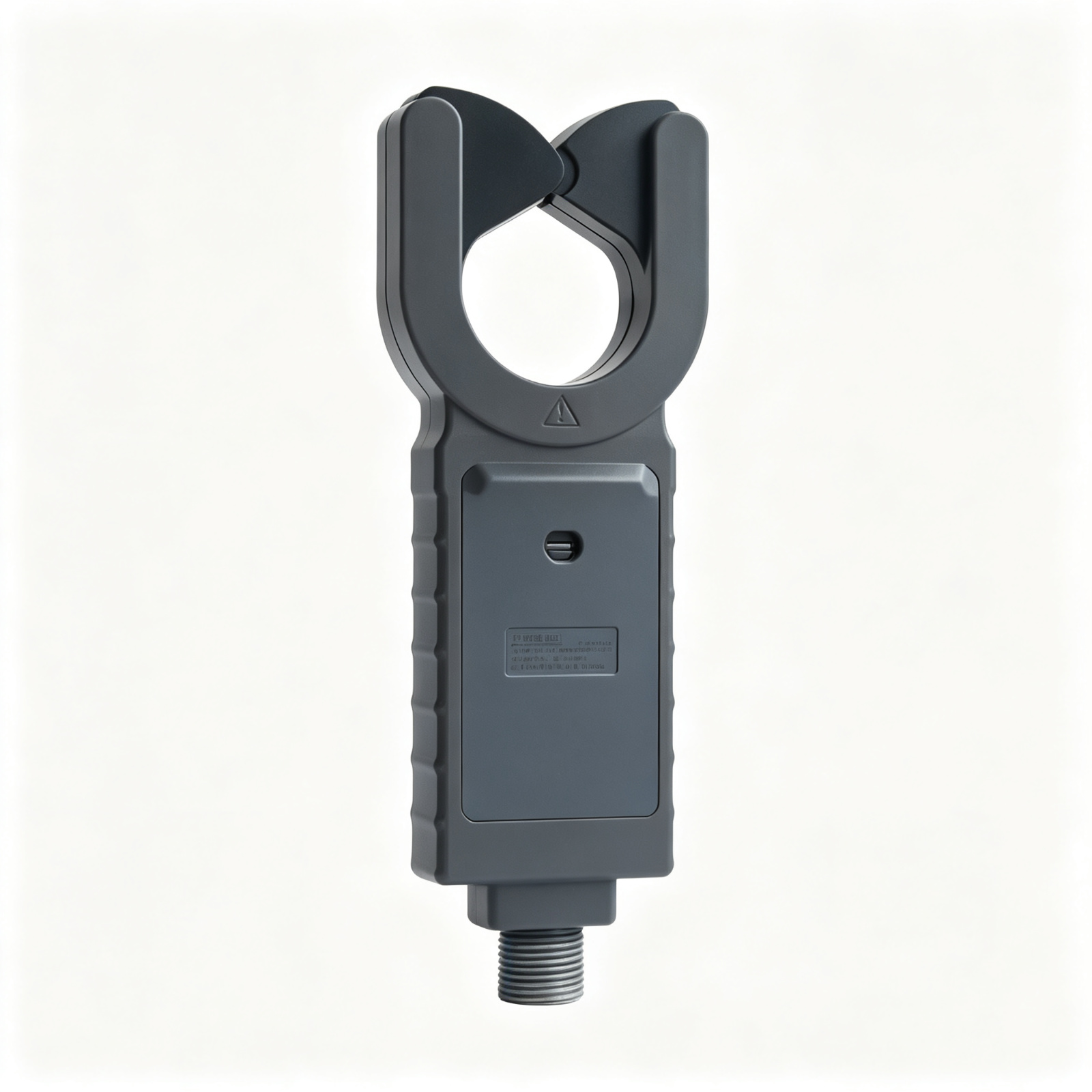

钳表（含绝缘杆连接头）
手抄器（数据接收器）
伸缩式绝缘令克棒（4节×4米）
信号输出线
接地线
充电器
电源线
应用场景

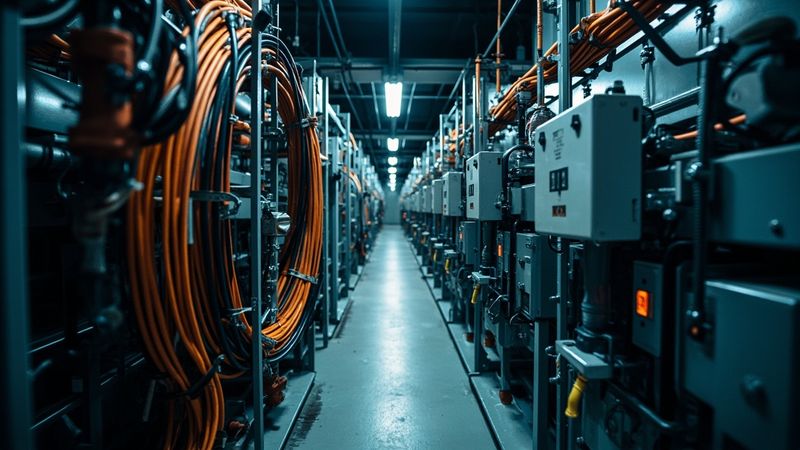

变电站电缆运维检测
适用于110kV～500kV变电站电缆出线的日常巡检、预防性试验和故障抢修。电缆故障测试仪配合高压脉冲发生器，可快速完成测距、路径探测和精确定点，缩短停电时间。
城市电缆隧道与沟道
城市电网电缆隧道、电缆沟、排管等敷设方式下的故障定位。声磁同步定点仪和跨步电压法可在复杂城市环境中精确查找电缆接地故障和外护套损伤。
直埋电缆故障抢修
直埋电力电缆的低阻、短路、开路断线及高阻闪络故障查找。低压脉冲法粗测距离，声磁同步法精确定点，跨步电压法定位外护套接地故障，全流程覆盖。
风电光伏集电线路
风电场35kV集电线路和光伏电站直流/交流电缆故障快速定位。架空线路故障测试仪适用于风机间架空线，电缆故障测试仪适用于地埋集电线路。
工业厂区与石化电缆
钢铁、石化、冶金等工业厂区自备电厂和动力车间电缆故障检测。数字烧穿电桥适用于GIS及交叉互联复杂电缆系统的免拆解故障定位。
架空配电线路故障查找
6kV～35kV架空配电线路单相接地故障查找。锂电池供电的架空线路故障测试仪采用二分法逐步缩小故障区间，特别适合山区和车辆无法到达区域。
高压电缆外护套检测
110kV及以上高压单芯电缆外护套故障定位和耐压试验。外护套故障定位仪输出0～10kV方波信号，跨步电压法和电流法双模式，适用于直埋和隧道电缆。
电缆在线监测与预警
重要供电线路电缆故障预警及定位系统，实时监测暂态行波和稳态分量，在永久故障发生前给出黄/橙/红三级预警，故障测距精度达2.125m。
电力培训与教学
电缆故障模拟装置用于电力行业培训基地、职业院校和检测机构的电缆故障检测人员教学，可模拟脉冲、闪络、低阻、开路、高阻等全类型故障。
常见问题
电缆故障怎么快速定位？
电缆故障定位通常分三步：首先用电缆故障测试仪（低压脉冲/高压闪络法）粗测故障距离，然后用路径仪探测电缆走向和埋深，最后用声磁同步定点仪在粗测范围内精确找到故障点，定点精度可达0.2m。
电缆外护套故障如何查找？
电缆外护套故障定位采用跨步电压法或电流法。外护套故障定位仪向电缆金属护套施加高压脉冲信号，在地面用A字架（跨步电压法）或接收钳（电流法）检测信号变化，信号极性反转或过零点即为故障点。
电缆故障测试仪的测距精度是多少？
低压脉冲法最小分辨率可达0.07m，闪络法测距误差取决于电缆波速设定，一般在10m以内。精确定点阶段声磁同步法精度小于0.2m，跨步电压法精度小于0.5m。
架空线路接地故障怎么查？
架空线路单相接地故障使用架空线路故障测试仪，在停电状态下向线路注入检测信号，用钳表检测信号电流大小判断故障侧，再用二分法逐步缩小故障区间，故障点误差不超过1米。
电缆路径探测用什么设备？
电缆路径识别仪（管线仪）通过发射机向电缆施加特定频率电磁信号，接收机在地面用波峰法或波谷法追踪信号，可探测带电或不带电电缆路径，最大探测深度不小于10米。
高压电缆耐压试验用什么设备？
35kV及以下电缆主绝缘耐压和故障冲击使用一体化高压脉冲发生器，输出0～32kV可调，兼具直流耐压和冲击放电功能。外护套耐压试验使用外护套故障定位仪，输出0～10kV直流。
产品详情
产品概述
NYD-L260架空线路故障测试仪用于6kV、10kV、20kV、35kV架空线路单相接地故障点的查找。当线路发生接地故障后，在线路冷备用（停电不做任何接地保护）状态下，通过信号发生装置向线路注入具有一定功率的检测信号，再通过钳表测量注入点两侧的信号电流大小，由手抄器显示数据判断故障侧与故障相别。保持信号源注入点不移动，在故障侧采用二分法测量故障线路一半处的电流大小，进一步判断故障区段，以此类推每次将故障区间缩小一半，直到找到故障点。对于瓷瓶击穿、避雷器击穿等隐蔽性接地故障，查找快速，省时省力，可缩短60%的查找时间。
核心价值
- 大幅缩短停电时间：传统绝缘摇表检测需要分段断开开关、丝具、过桥线并断开所有配电变压器，工程量大。NYD-L260不需要分段线路，也不需要断开配电变压器，几次查找即可定位故障点。
- 适应复杂地形：电池供电、可车载充电、整机轻便，特别适合山区、田间等车辆无法到达、无市电供应的区域。
- 安全操作：绝缘杆操作+内部过压保护+开路保护+验电流程，确保操作人员在停电状态下安全作业。
- 数据可存储：手抄器可存储99组检测数据，支持数据保持、查阅和清除，便于故障分析和记录归档。
工作原理
当线路发生单相接地故障后，在停电冷备用状态下，信号源通过三个挂钩令克棒分别挂接到故障线路的三相导线上，向线路注入22Hz交流检测信号。信号经故障接地点入地返回信号源接地端形成回路。钳表卡在导线上检测信号电流大小，通过无线RF将数据传送到手抄器。比较注入点两侧三相电流差值，若某一侧三相电流不平衡（相差大于2mA），则为故障侧，电流值较大的相别为故障相。确定故障侧后，采用二分法在故障侧中点检测三相电流，根据电流平衡与否判断故障点在远离还是靠近信号源侧，逐步缩小范围直至找到故障点。接地阻抗测量功能通过向线路注入高压直流信号（最高4.2kV），测量接地电阻值，确认线路是否存在接地及接地阻抗大小。
标准依据
- DL/T 849.1-2019《电力设备专用测试仪通用技术条件》
- GB/T 18268.1《工业场所用试验设备的抗干扰度要求》
包装清单
- 信号源主机 ×1
- 钳表 ×1
- 手抄器（数据接收器） ×1
- 伸缩式绝缘令克棒（4节×4米） ×1
- 信号输出线（3路挂钩） ×1
- 接地线 ×1
- 充电器 ×1
- 电源线 ×1
- 产品合格证 ×1
- 使用说明书 ×1
售后服务
- 质保期限：自购买之日起整机免费保修12个月，终身维护
- 保修范围：因制造缺陷导致的故障和损坏，保修期内免费维修或更换
- 技术支持：7×24小时电话技术支持，提供操作指导与故障排查
- 现场服务：省内48小时、省外72小时到达现场
- 配件供应：长期供应绝缘杆、电池、信号线等配件
- 培训服务：提供现场操作培训与二分法判读指导
资料查阅
需要了解更多产品信息？
致电 400-6611-383，我们的技术工程师将为您提供专业的产品选型和方案建议
