GM810六氟化硫气体微水在线净化装置
GM810 六氟化硫气体微水在线净化装置
SF6 Gas Online Moisture Purification Unit
GM810六氟化硫气体微水在线净化装置是安装在GIS气室旁的在线式SF6气体循环净化设备，通过压缩机驱动SF6气体经过干燥过滤器与分子筛，在线去除微水和分解产物，无需停电，处理后露点可达-40℃以下。
核心特点
- ✓ 在线式安装于GIS气室旁，不停电、不停车即可净化SF6气体
- ✓ 压缩机驱动SF6气体循环，干燥滤芯+分子筛深度去除微水
- ✓ 同步净化HF、SO₂、SOF₂、SO₂F₂、SF4等酸性分解产物
- ✓ 内置露点在线监测，实时显示净化前后气体微水状态
- ✓ 触摸屏PLC全自动控制，支持WAN/LAN远程监控
- ✓ 干燥滤芯可吸附约300g水分，可长期连续运行
核心优势
不停电在线处理
装置并联安装于GIS气室旁，SF6气体在不影响设备运行的情况下循环净化，无需停电检修。
深度除微水
干燥滤芯+多级分子筛，处理后露点可达-40℃以下，微水降至100ppmv以内。
分解物同步净化
吸附HF、SO₂、SOF₂、SO₂F₂、SF4等酸性分解物，恢复气体绝缘性能。
远程智能监控
触摸屏PLC控制，支持WAN/LAN/VPN远程监控与运行数据上传。
技术参数
| 处理方式 | 在线式SF6气体循环净化（不停电） |
| 压缩机理论排量 | 约1.1~1.6 m³/h（参考值） |
| 真空泵排量 | 约16 m³/h，极限真空≤5mbar（参考值） |
| 干燥滤芯吸附水量 | 约300g（参考值） |
| 处理后露点 | ≤-40℃（参考值） |
| 处理后微水 | ≤100 ppmv（参考值） |
| 可净化分解物 | HF、SO₂、SOF₂、SO₂F₂、SF4等（参考值） |
| 工作压力 | 匹配GIS气室额定压力（参考值） |
| 控制方式 | 触摸屏PLC全自动控制 |
| 通讯接口 | WAN/LAN/VPN-3G远程监控（参考值） |
| 电源 | AC 220V/50Hz（三相可选）（参考值） |
| 安装方式 | 柜式，就近安装于GIS气室旁（参考值） |

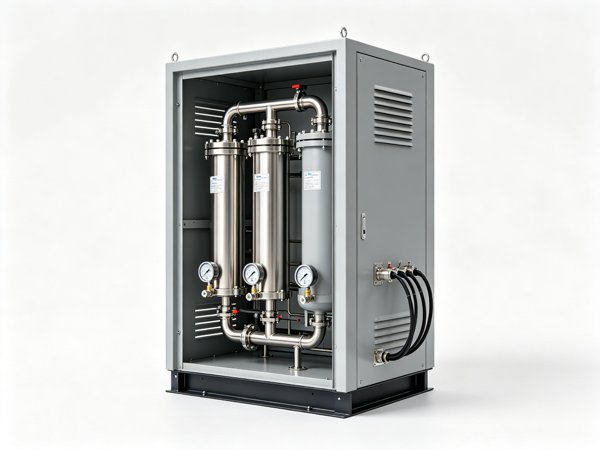

| 核心组件 | 压缩机、干燥过滤器、分子筛、真空泵、电磁阀、控制系统 |
标准配置
SF6无油压缩机
干燥过滤器
分子筛吸附罐
真空泵
电磁阀组
露点传感器
PLC控制系统
触摸屏
压力/温度仪表
金属柜体
应用场景

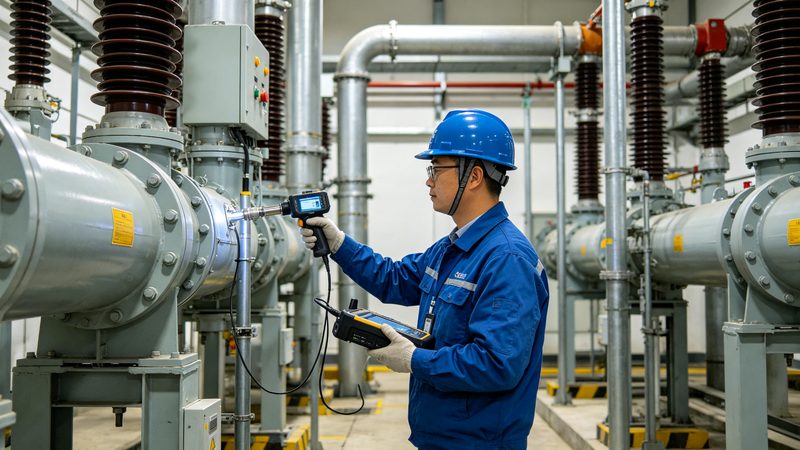

GIS室在线净化
安装于GIS气室旁，在线循环净化SF6气体去除微水，无需停电即可维持气体干燥度。
变电站设备旁安装
在变电站GIS设备旁壁挂或落地安装在线净化装置，与气室管路连接实现自动运行。

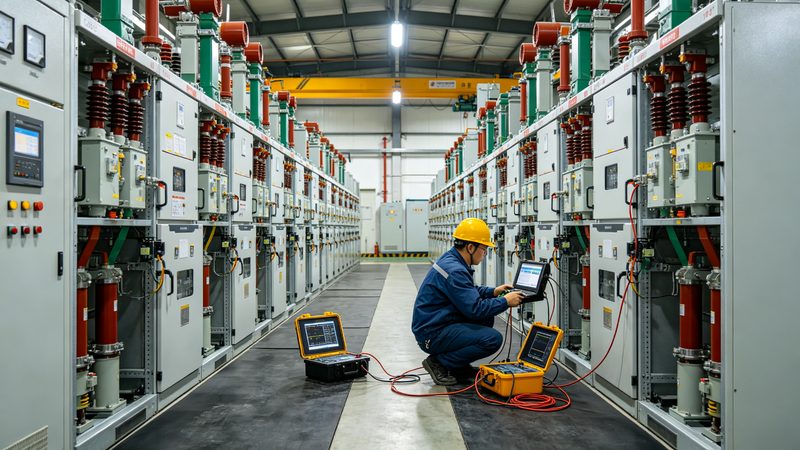

开关室循环净化
对开关室SF6断路器气室进行在线循环净化，持续去除微水与分解产物。

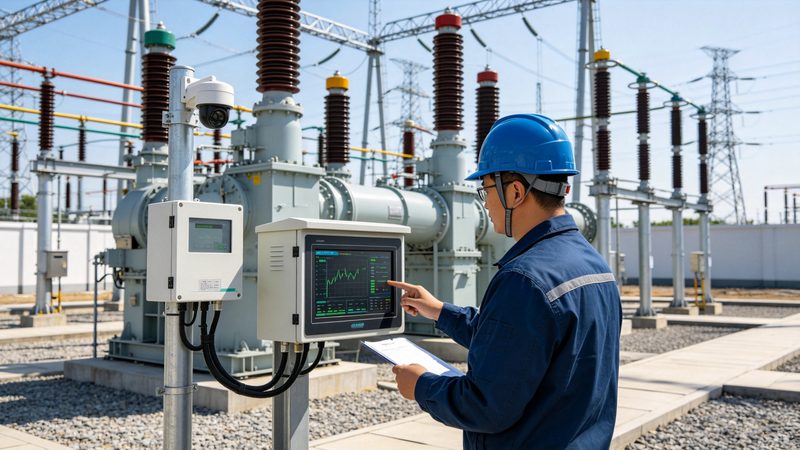

在线监测场景
配套在线监测系统实时显示净化效果与气体微水趋势，支持远程数据查看。

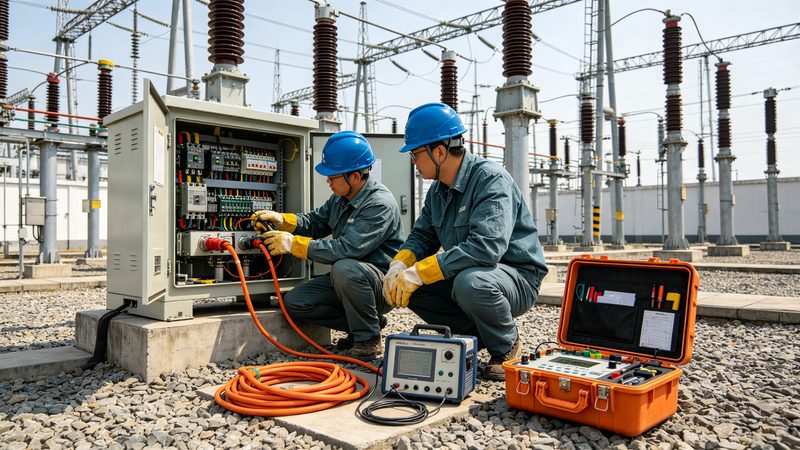

电力运维
运维人员定期检查在线净化装置运行状态，更换分子筛滤芯，保障长期稳定运行。
智能变电站
融入智能变电站自动化系统，实现SF6气体质量智能管理与预防性维护。
常见问题
GM810如何实现不停电在线净化？
GM810通过专用阀门管路并联安装在GIS气室的取样接口上，运行时压缩机驱动气室内SF6气体经旁路循环经过干燥过滤器和分子筛吸附罐，在线去除微水和分解产物后送回气室，整个过程不影响GIS设备正常带电运行。
GM810处理后SF6气体微水能降到多少？
参考同类在线净化装置数据，GM810处理后气体露点可达-40℃以下，微水含量可降至100ppmv以内（微水浓度超过1000ppmv时通常数天内即可降至100ppmv以下）。具体数值以现场工况为准。
GM810除了除微水还能处理哪些杂质？
GM810的干燥滤芯和分子筛在去除微水的同时，可同步吸附SF6放电产生的酸性分解产物，包括HF、SO₂、SOF₂、SO₂F₂、SF4等，以及≥1μm的固态颗粒杂质。
GM810需要维护吗？滤芯多久更换？
干燥滤芯累计可吸附约300g水分，当露点监测显示净化效率下降时需更换滤芯。装置支持远程监控，可根据运行数据自动提示滤芯更换周期。以上参数均为参考值，具体以选型技术协议为准。
产品详情
产品概述
GM810六氟化硫气体微水在线净化装置是冠电科技面向智能电网GIS设备全新推出的在线式SF6气体处理设备。SF6气体中的微水是导致设备绝缘下降、内部闪络和分解物腐蚀的主要诱因。传统处理方式需将GIS设备停电，将SF6气体抽出至地面回收装置处理，不仅停电损失大，而且处理周期长。GM810将净化装置直接安装在GIS气室旁，通过专用阀门并联接入气室，在设备不停电运行状态下持续循环净化SF6气体，在线去除微水和放电分解产物，从根本上解决GIS气室微水超标的在线治理难题。 装置核心由无油压缩机、干燥过滤器、分子筛吸附罐、真空泵、电磁阀组、露点传感器和PLC控制系统组成。压缩机驱动气室内SF6气体经旁路循环，气体先经过滤器去除颗粒杂质，再经过干燥过滤器和分子筛吸附罐深度脱除水分和酸性分解产物，净化后的气体送回气室。内置露点在线监测系统实时显示净化前后气体微水状态，触摸屏PLC全自动控制运行，支持WAN/LAN远程监控。通常经过数天至十天左右的循环，气室微水即可降至100ppmv以内。 注：GM810为全新产品，本页面所列技术参数为参考同行同类产品（如DILO在线处理装置）及DL/T相关标准整理的参考值，具体技术参数以正式选型技术协议为准。
核心价值
- 不停电在线净化：GIS设备正常运行即可处理，避免停电损失
- 深度除微水：露点≤-40℃，微水≤100ppmv（参考值）
- 分解物同步净化：吸附HF、SO₂、SOF₂等酸性分解物
- 在线露点监测：实时掌握净化效果与滤芯状态
- 远程智能监控：PLC触摸屏+WAN/LAN远程，少人值守
- 柜式结构：就近安装于GIS气室旁，占用空间小
工作原理
GM810在线净化原理：装置通过专用阀门并联接入GIS气室取样接口。启动后，压缩机将气室内SF6气体抽出，依次经过颗粒过滤器、干燥过滤器和分子筛吸附罐——干燥过滤器中的分子筛吸附剂选择性吸附气体中的水分子，同时吸附HF、SO₂等酸性分解产物；净化后的SF6气体经压缩机增压后送回气室，形成密闭循环。随着循环进行，气室中微水和分解产物浓度持续下降，直至达到目标值。内置露点传感器实时监测出气口露点，判断净化效果和滤芯饱和程度。装置亦可通过真空泵完成气室抽真空作业。
标准依据
- DL/T 662 六氟化硫回收装置技术条件
- DL/T 1987 六氟化硫气体在线监测装置技术规范
- GB/T 12022 工业六氟化硫
- IEC 60480 六氟化硫气体检验导则
- GB/T 8905 六氟化硫电气设备中气体管理和检测导则
包装清单
- 在线净化装置柜机×1
- 连接阀门及管路×1套
- SF6专用快速接头×1
- 电源电缆×1
- 通讯电缆×1
- 产品合格证×1
- 安装使用说明书×1
售后服务
- 提供产品质保期（以合同为准）
- 现场安装调试与技术指导
- 运行维护人员技术培训
- 滤芯耗材供应与定期更换服务
- 远程技术支持与终身维修
