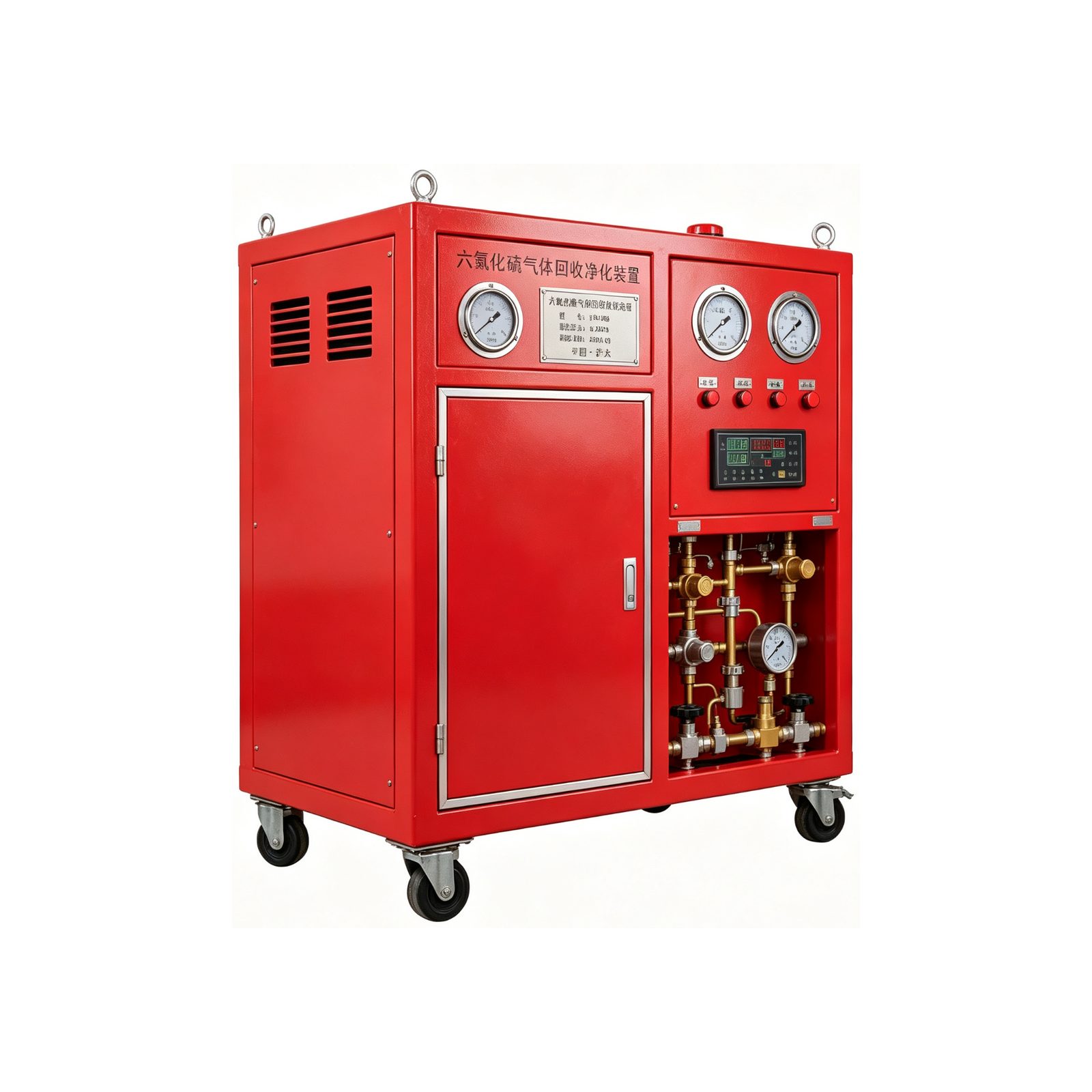

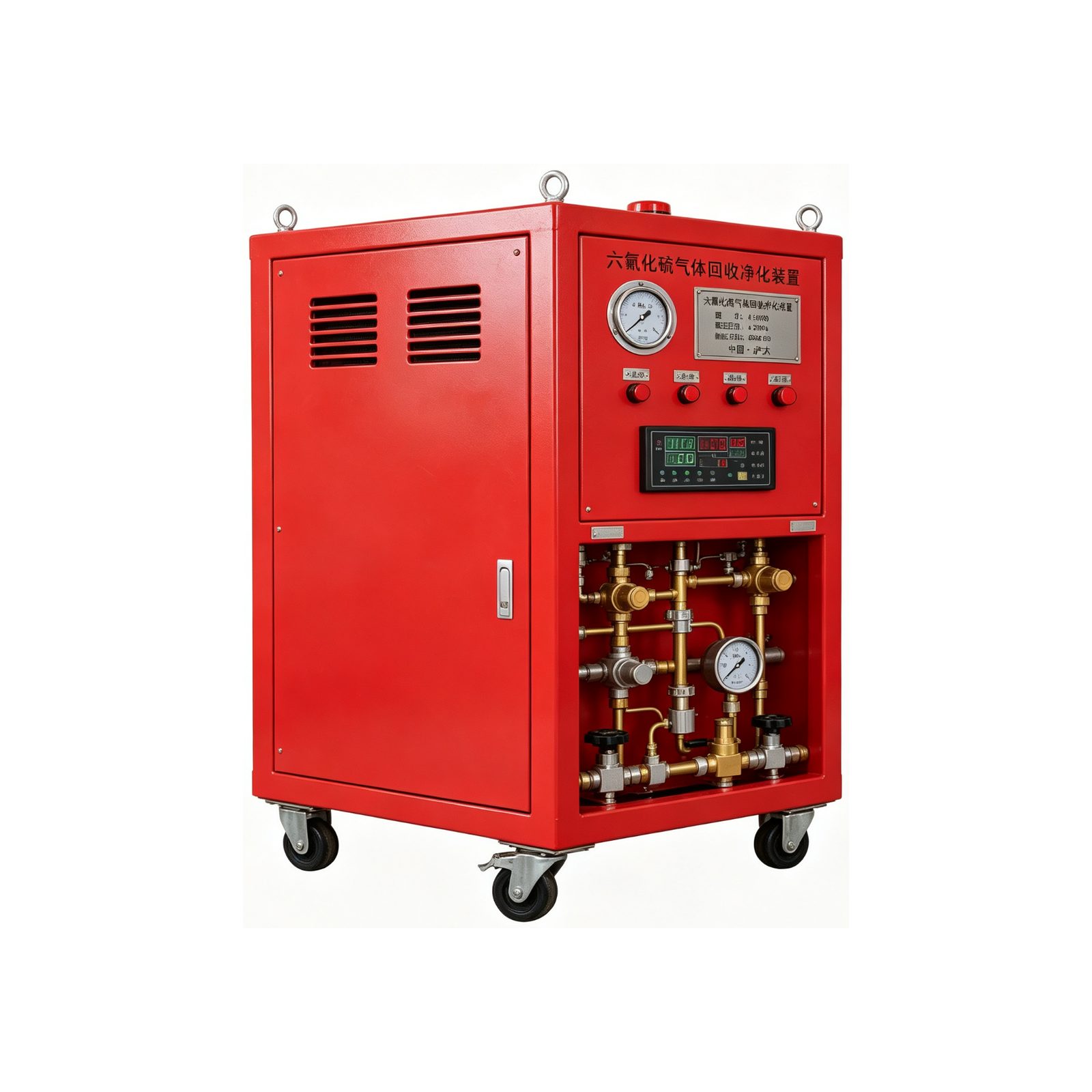

GM800六氟化硫气体回收净化装置
GM800 六氟化硫气体回收净化装置
SF6 Gas Recovery and Purification Unit
GM800六氟化硫气体回收净化装置集SF6气体回收、抽真空、提纯净化于一体，压缩机最大回收速度38m³/h，真空泵64m³/h，净化温度≤-10℃，净化后气体达到GB/T 12022工业六氟化硫新气标准。
核心特点
- ✓ 回收、抽真空、净化一体化，SF6气体处理一站式完成
- ✓ 压缩机最大回收速度38m³/h，残压至1.33×10⁻³MPa仅需2小时
- ✓ 真空泵64m³/h，1m³容器抽真空至133Pa不超过60分钟
- ✓ 双层提纯罐+多级过滤器，净化温度≤-10℃，气体纯度达GB/T 12022新气标准
- ✓ 年泄漏率≤1%，管路密封接头年泄漏率≤0.5%
- ✓ 推车/柜式结构，含压缩机、储气罐、换热器、控制面板，移动灵活
核心优势
回收速度快
压缩机最大38m³/h，标准工况下残压至5×10⁻³MPa不超过1小时。
真空度高
真空泵64m³/h，1m³容器抽至133Pa不超过60分钟，满足开关设备抽真空要求。
深度净化再生
双层提纯罐+碱洗/碳钢过滤器，净化温度≤-10℃，净化后气体达到新气标准，可直接回用。
高密封性
整机24小时气密性试验，年泄漏率≤1%，管路接头年泄漏率≤0.5%。
技术参数
| 设备气密性 | 24小时气密性试验，年泄漏率≤1% |
| 回收速度 | 压缩机最大38m³/h；残压至5×10⁻³MPa≤1h，至1.33×10⁻³MPa≤2h |
| 抽真空速度 | 真空泵64m³/h；1m³容器抽至133Pa≤60min |
| 净化温度 | ≤-10℃ |
| 净化后纯度 | 达到GB/T 12022-2014工业六氟化硫新气标准 |
| 管路密封泄漏率 | 年泄漏率≤0.5% |
| 工作环境温度 | -20℃~+60℃ |
| 储存温度 | -25℃~+50℃ |
| 湿度 | 5%RH~95%RH |
| 海拔 | ≤3000m |
| 配置 | 双层提纯罐、碳钢/不锈钢储罐、换热器、碱洗/碳钢过滤器 |
标准配置
SF6压缩机
真空泵
双层提纯罐
碳钢/不锈钢储气罐
换热器
碱洗过滤器
碳钢过滤器
阀门管路系统
控制面板
推车机架
应用场景
变电站SF6回收
设备检修时将GIS、断路器中的SF6气体回收至储气罐，避免直接排放污染环境。

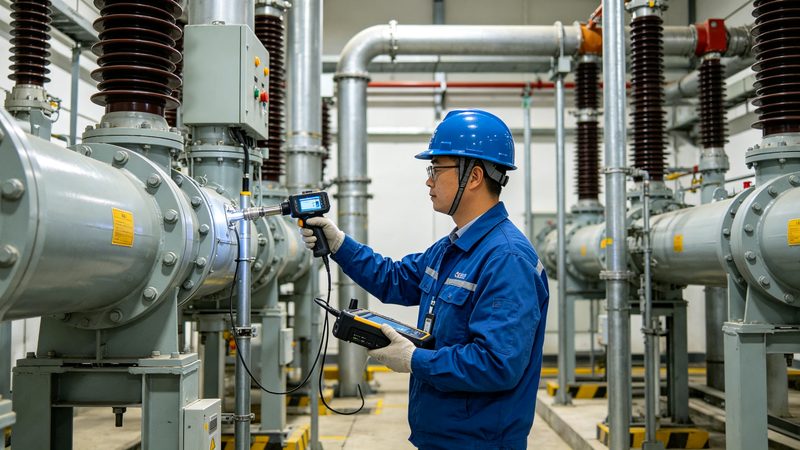

GIS室气体回收
在GIS室对组合电器各气室进行SF6气体回收，回收后进行净化处理循环利用。

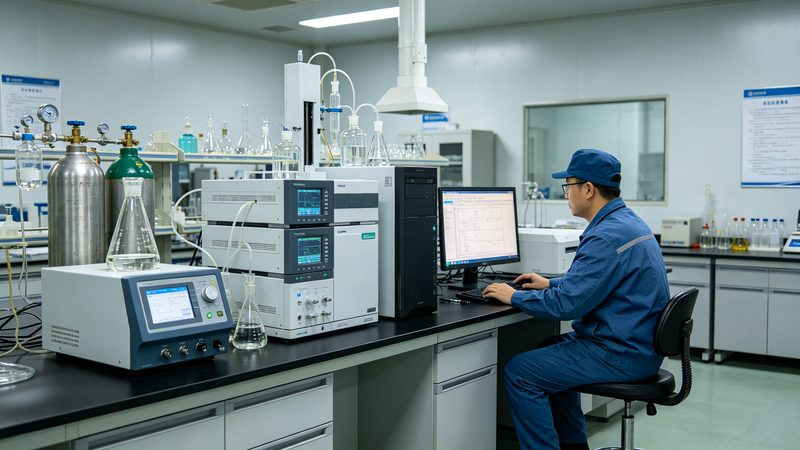

实验室净化处理
在气体处理中心对回收的SF6气体进行净化、干燥、过滤处理，恢复至新气标准。

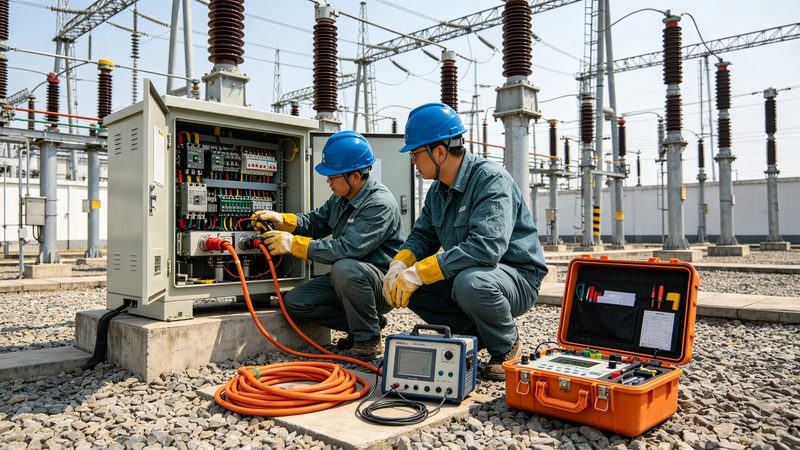

电力检修
电力检修作业中配套使用回收净化装置，实现SF6气体闭环管理，节约用气成本。

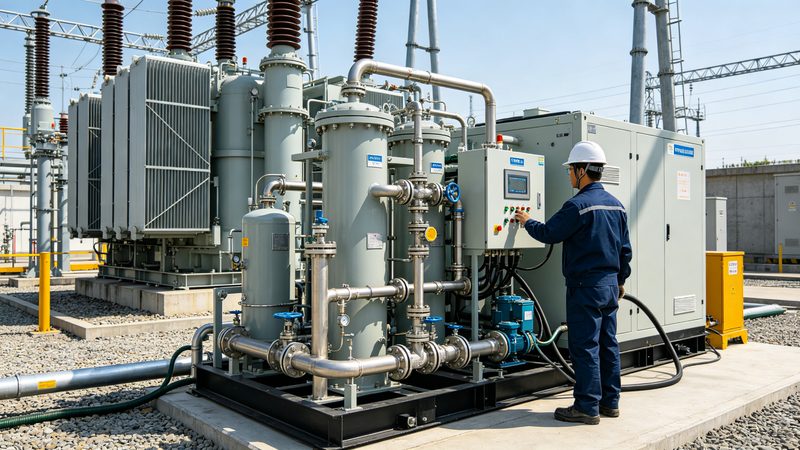

设备充气回收
兼具回收与充气功能，检修完成后将净化后的SF6气体重新充入设备气室。
环保处理现场
应用于退役SF6设备的气体回收与环保处理，符合温室气体减排与环保法规要求。
常见问题
GM800回收净化后的SF6气体能否直接回用？
可以。GM800采用双层提纯罐与多级过滤净化系统，净化温度≤-10℃，净化后气体纯度达到GB/T 12022-2014工业六氟化硫新气标准，可直接回充至SF6电气设备使用，实现气体循环利用。
GM800的回收速度和抽真空能力如何？
压缩机最大回收速度38m³/h，将1m³、0.8MPa的SF6气体回收到标准储气罐，残压至5×10⁻³MPa不超过1小时；真空泵64m³/h，对1m³容器抽真空至133Pa不超过60分钟。
GM800符合哪些压力容器规范？
GM800储气罐及承压部件符合GB/T 150《压力容器》和TSG 21《固定式压力容器安全技术监察规程》，回收性能符合DL/T 662.1《六氟化硫回收装置技术条件》。
GM800现场使用对环境有什么要求？
设备工作温度-20℃~+60℃，储存温度-25℃~+50℃，相对湿度5%~95%RH，海拔不超过3000m，可适应全国各地区变电站和开关厂现场作业。
产品详情
产品概述
GM800六氟化硫气体回收净化装置是冠电科技针对SF6电气设备安装、检修、退役全过程气体管理推出的工频成套设备。SF6气体是一种强温室效应气体（GWP约为CO₂的23500倍），环保要求严禁直接向大气排放。GM800集SF6气体回收、抽真空、提纯净化、储存回充功能于一体，实现SF6气体在设备检修时的密闭回收与净化再生，大幅减少新气采购量和尾气排放。 装置核心由SF6压缩机、真空泵、双层提纯罐、碳钢/不锈钢储气罐、换热器、碱洗过滤器、碳钢过滤器及阀门管路系统组成。回收时压缩机将设备气室内的SF6气体抽出并压入储气罐，抽真空时真空泵将气室抽至133Pa以下，净化时气体经过提纯罐与多级过滤器去除水分、分解产物和杂质，净化温度低至-10℃以下，净化后气体达到GB/T 12022-2014工业六氟化硫新气标准。
核心价值
- 回收+抽真空+净化+回充一体化，一站式SF6气体处理
- 压缩机38m³/h、真空泵64m³/h，处理效率高
- 深度净化再生，净化后达新气标准，气体循环利用
- 年泄漏率≤1%，密闭作业零排放，满足环保要求
- 推车式结构移动灵活，适用于变电站现场与开关厂
工作原理
GM800工作过程分为回收、抽真空、净化三个阶段。回收阶段：SF6压缩机将GIS/断路器气室内的SF6气体抽出，压缩后送入储气罐液化或高压储存，残压可降至1.33×10⁻³MPa。抽真空阶段：真空泵对气室抽真空至133Pa以下，满足充气前真空度要求。净化阶段：回收的SF6气体经换热器降温后进入双层提纯罐，利用分子筛和吸附剂去除水分、酸性分解物（HF、SO₂等）和颗粒杂质，净化温度≤-10℃，净化后气体纯度达到GB/T 12022新气标准，可直接回充使用。
标准依据
- GB/T 150 压力容器
- TSG 21 固定式压力容器安全技术监察规程
- DL/T 662.1 六氟化硫回收装置技术条件
- GB/T 12022 工业六氟化硫
- GB/T 11023 高压开关设备六氟化硫气体密封试验方法
包装清单
- 回收净化装置主机×1
- 连接软管及快速接头×1套
- 阀门管件×1套
- 随机工具×1套
- 产品合格证×1
- 使用说明书×1
售后服务
- 提供12个月产品质保期
- 现场安装调试指导
- 操作维护技术培训
- 提供完整技术图纸与说明书
- 终身维修与备件供应
