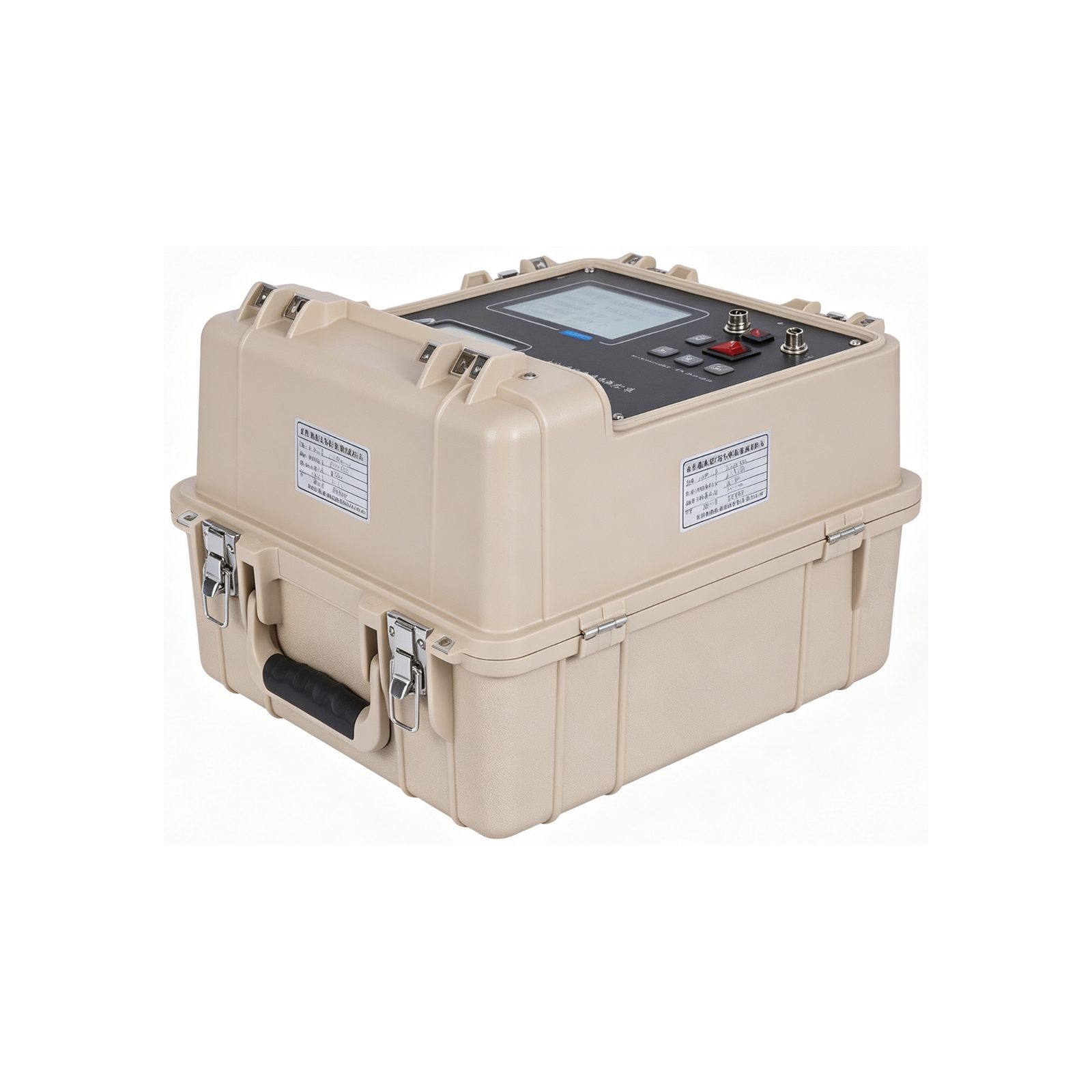

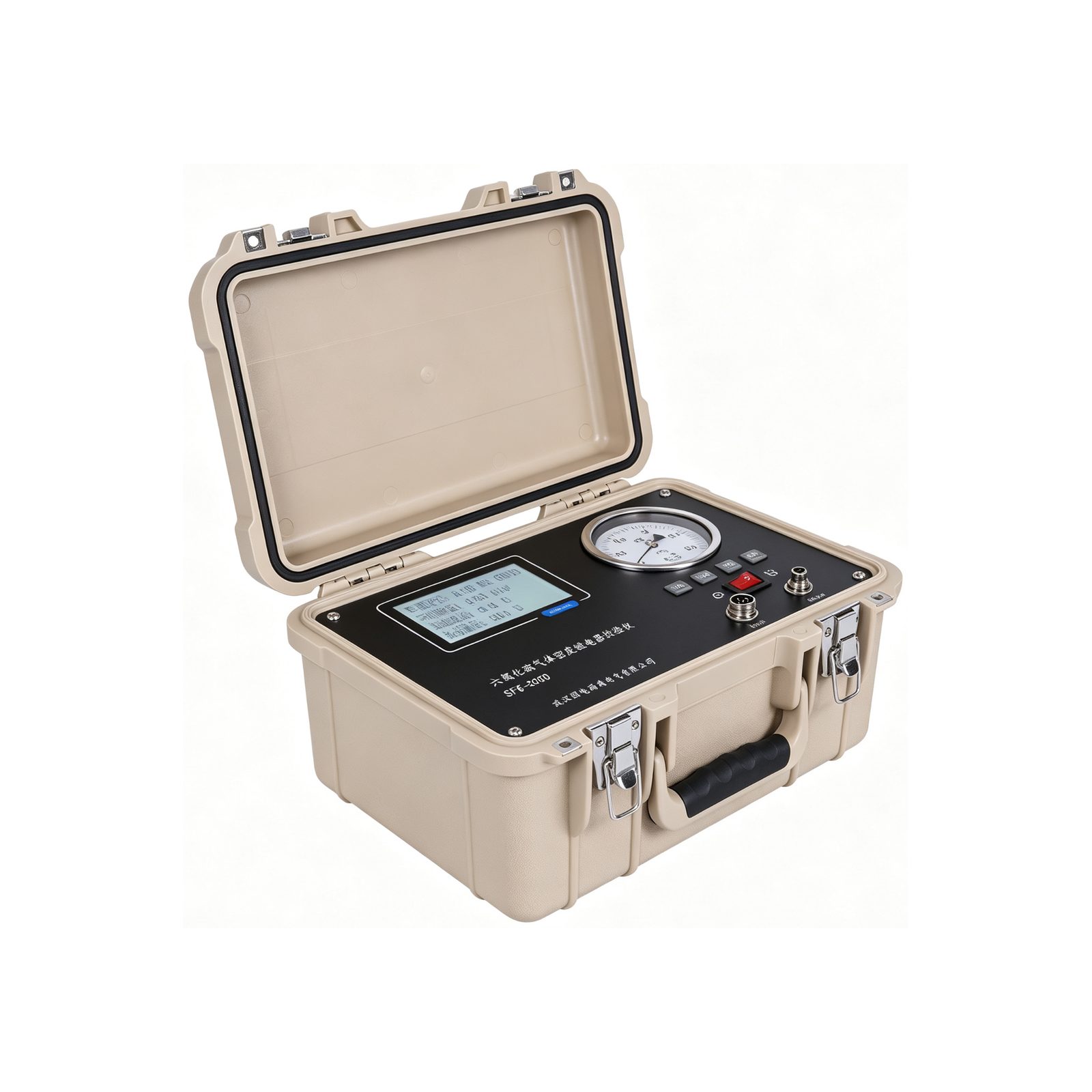

GM660六氟化硫气体密度继电器校验仪
GM660 六氟化硫气体密度继电器校验仪
SF6 Gas Density Relay Calibrator
GM660（GD1110）智能型SF6密度继电器校验仪是便携式全自动校验设备，采用0.2级高精度压力传感器与3.5寸彩色液晶，自动完成机械式/电流输出式密度继电器的报警值、闭锁值、超压值及回复值校验，内置电池支持现场作业。
核心特点
- ✓ 全自动校验，单周期高速微机实时捕获接点动作，测量准确
- ✓ 0.2级测量精度，压力分辨率0.001MPa，范围0~1.000MPa
- ✓ 3.5寸320×240彩色液晶，中文菜单，同时显示当前压力、20℃等效压力、环境温度
- ✓ 兼容1~3组常开/常闭接点，支持指针式与4~20mA电流输出式密度继电器
- ✓ 内置高容量电池，AC220V/DC12V双电源，便携现场作业
- ✓ 存储100组数据永久保存，RS-232上传PC自动生成报告
核心优势
全自动校验流程
一键自动完成充放气校验，避免人为操作误差，接点动作实时捕获。
0.2级高精度
高精度压力传感器+磁流体技术，压力分辨率0.001MPa。
温度自动换算
实时采集环境温度，自动将测量压力换算为20℃等效压力，解决现场不同温度下校验难题。
便携内置电池
主机仅3.0kg，内置电池供电，可在无市电现场开展校验工作。
技术参数
| 测量精度 | 0.2级 |
| 测量范围 | 0~1.000MPa |
| 压力分辨率 | 0.001MPa |
| 显示方式 | 3.5寸彩色液晶，320×240 |
| 测温范围 | -20℃~+60℃，分辨率0.1℃ |
| 使用温度 | -20℃~+60℃ |
| 存储容量 | 100组，永久保存 |
| 通讯接口 | RS-232 |
| 工作电源 | AC 220V±10% 50Hz / DC 12V |
| 打印 | 台式微型针式打印机（选配） |
| 主机重量 | 3.0kg |
| 主机尺寸 | 360mm×240mm×110mm |
| 附件箱尺寸 | 430mm×310mm×160mm |
标准配置
校验仪主机
测试气路及快速接头
信号鳄鱼夹连接线
温度传感器
内置钢瓶
附件箱
AC电源线
应用场景
变电站现场校验
在变电站现场对SF6密度继电器进行不拆式校验，测试动作值、返回值与密封性能。
电力计量院所
电力计量院使用校验仪对密度继电器进行精度检定与量值溯源，出具校准证书。
开关制造工厂
开关制造厂在生产线上对密度继电器进行出厂前校验，确保产品质量合格。
高压试验部门
高压试验部门对新购或检修后的密度继电器进行入库前校验与功能验证。
设备检修现场
检修期间对密度继电器进行现场校验，确认检修后继电器动作特性符合要求。
交接验收试验
新建变电站交接验收时对密度继电器进行安装后校验，确保监测保护功能正常。
常见问题
GM660能校验哪些类型的密度继电器？
GM660可校验机械式（指针式接点输出）和智能式（4~20mA电流输出）密度继电器，支持1~3组常开/常闭接点任意组合，可同时测量各接点的动作值与回复值。
现场环境温度不同如何保证校验准确？
GM660实时采集环境温度，按SF6气体压力-温度关系曲线自动将测量压力换算为20℃等效压力（P20），无论现场温度如何，均以20℃标准值判定继电器动作性能。
GM660可以不带电现场使用吗？
GM660内置高容量电池，主机支持DC12V供电，屏幕显示电量，可在无交流电源的户外现场使用，拓展了现场校验的作业范围。
校验数据如何导出和保存？
仪器可永久存储100组测量数据，通过RS-232接口上传至PC机，配套软件自动生成标准测试数据表格；选配微型针式打印机可现场打印报告。
产品详情
产品概述
GM660（GD1110）智能型SF6密度继电器校验仪是冠电科技推出的便携式全自动校验仪器，专为电力系统SF6密度继电器、密度表、压力表的现场与实验室校验而设计。仪器采用模数混合型单周期高速单片机为核心，运行速度是普通单片机的10倍，将A/D、D/A、基准电压、模拟放大集成于单片机内部，外围电路简单、稳定性好、准确性高。 在封闭容器中，一定温度下的SF6气体压力可代表气体密度，行业习惯将20℃时的SF6气体压力作为标准值。GM660在现场校验时，实时采集环境温度，将不同温度下测量的压力值自动换算为20℃等效压力值，用以判断SF6密度继电器的性能。仪器可对报警值、闭锁值、超压值及其回复值进行全自动校验，测试过程由仪器自动完成，避免人为操作误差。
核心价值
- 全自动校验：一键完成充放气全过程，自动捕获接点动作
- 0.2级精度：高精度压力传感器+磁流体技术，分辨率0.001MPa
- 温度自动换算：实时温度采集，自动换算20℃等效压力P20
- 多类型兼容：机械式1~3组接点+4~20mA电流输出式继电器
- 便携内置电池：3.0kg主机，内置电池，AC/DC双供电
- 数据可追溯：存储100组数据，RS-232上传PC自动生成报告
工作原理
密闭容器中的SF6气体压力随温度变化，但密度（单位体积质量）在无泄漏时保持恒定。GM660采用高精度压力传感器实时测量气室压力，配合温度传感器采集环境温度，依据SF6气体压力-温度特性曲线将当前压力换算为20℃标准温度下的等效压力P20。校验时仪器自动控制充放气速率，通过中断方式实时捕获密度继电器接点的动作与复位信号，记录对应压力并换算为P20，从而完成报警值、闭锁值、超压值及回复值的全自动测量。
标准依据
- DL/T 596 电力设备预防性试验规程
- JJG 1073 压力式六氟化硫气体密度控制器检定规程
- DL/T 662 六氟化硫气体回收装置技术条件
- GB/T 11023 高压开关设备六氟化硫气体密封试验方法
包装清单
- 校验仪主机×1
- 测试气路及快速接头×1套
- 信号鳄鱼夹连接线×1套
- 温度传感器×1
- 内置钢瓶×1
- AC电源线×1
- 附件箱×1
- 使用说明书×1
售后服务
- 提供12个月产品质保期
- 设备故障72小时响应并提供解决方案
- 提供完整技术文件（图纸、说明书）
- 对运行维护人员提供技术培训
- 终身维修服务
