GM630六氟化硫气体密度继电器

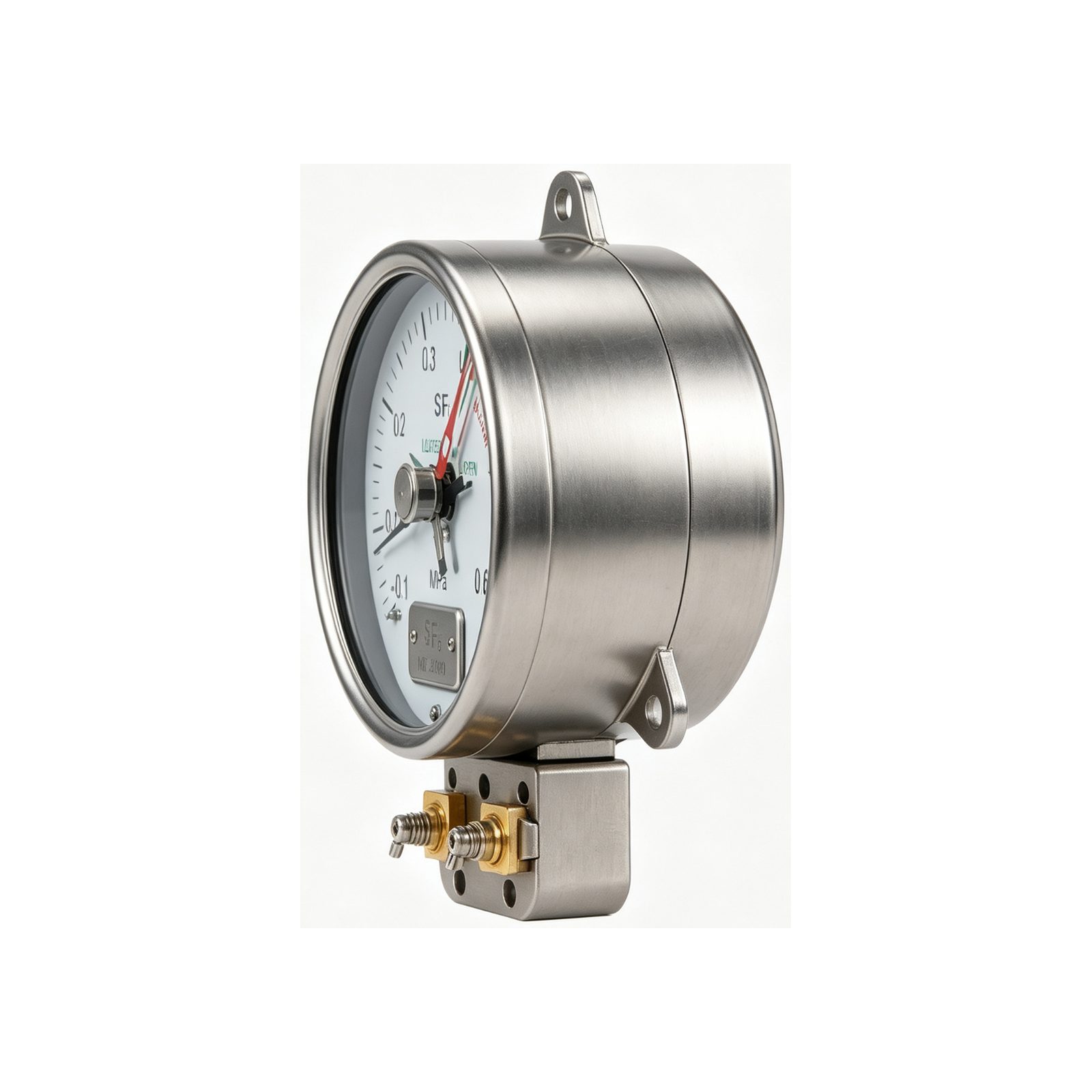

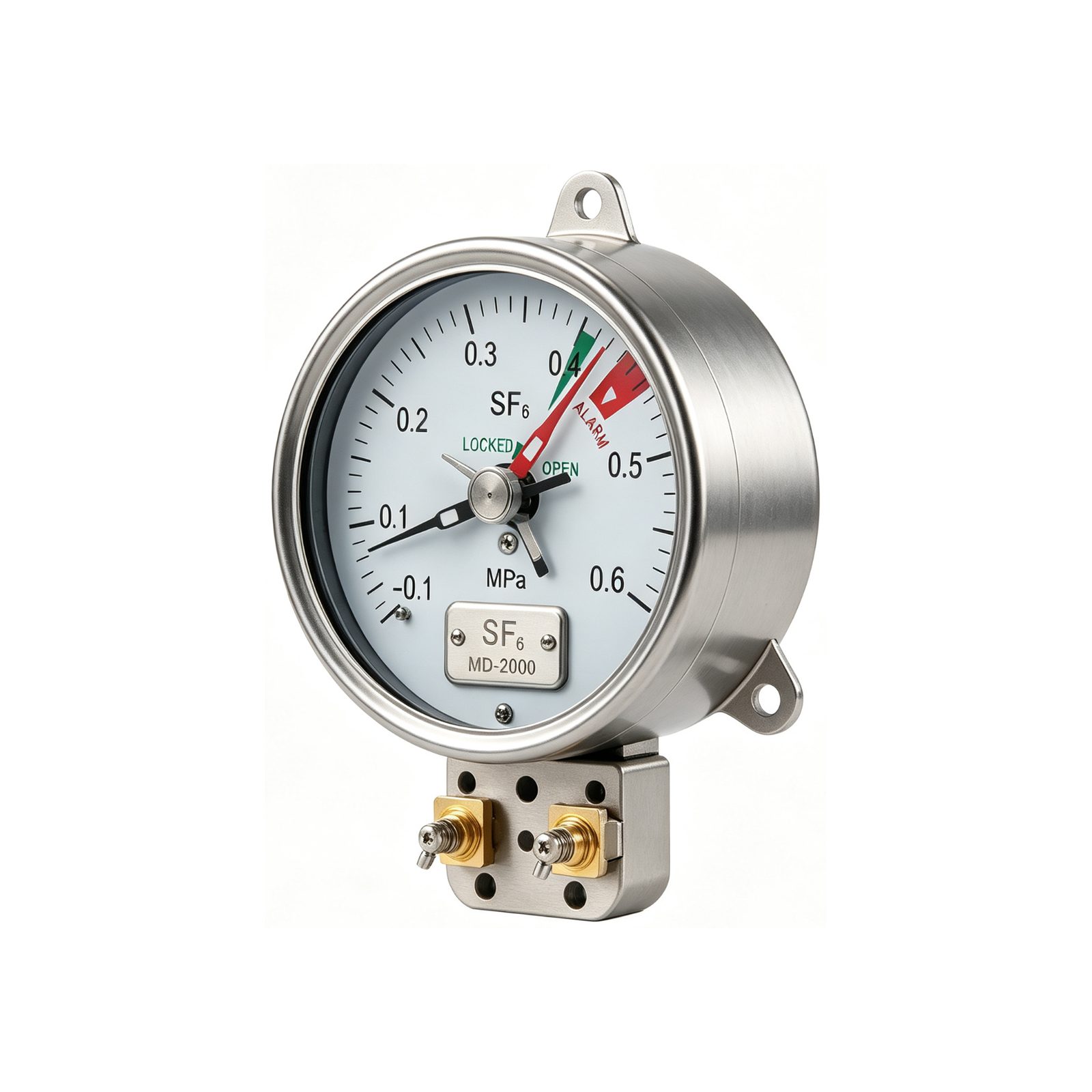

GM630 六氟化硫气体密度继电器
SF6 Gas Density Relay
GM630六氟化硫气体密度继电器是SF6电气设备中的关键监测保护元件，实时监测SF6气体密度并在异常时发出报警与闭锁信号。采用温度补偿结构，全密封设计，适用于SF6、空气、氮气等多种气体介质。
核心特点
- ✓ 实时监测SF6气体密度，异常及时报警，保障设备安全运行
- ✓ 温度补偿结构，自动换算20℃标准密度，消除环境温度影响
- ✓ 全密封焊接设计，氦检漏泄漏率≤1×10⁻⁹ Pa·m³/s
- ✓ 1.0级/1.5级高精度测量，-40℃~+60℃宽温区稳定工作
- ✓ 报警、闭锁多组接点输出，兼容机械式与电子式密度继电器
- ✓ 抗振性能强，充油型50g、不充油型30g，适应变电站恶劣环境
核心优势
高精度密度监测
20℃基准下达1.0级/1.5级精度，宽温区2.5级，精准捕捉微小泄漏。
极低泄漏率
氦质谱检漏泄漏率≤1×10⁻⁹ Pa·m³/s，全密封结构杜绝二次泄漏。
温度补偿设计
内置温度补偿元件，将任意温度下的压力自动换算为20℃等效密度，测量不受环境温度干扰。
宽温可靠运行
-40℃~+60℃工作温度，相对湿度≤95%RH，适应全国各气候区变电站。
技术参数
| 测量介质 | SF6、空气、氮气、SF6+N₂等气体 |
| 测量精度 | 20℃：1.0级或1.5级；-40℃~+60℃：2.5级 |
| 工作温度 | -40℃~+60℃ |
| 相对湿度 | ≤95%RH |
| 泄漏率 | ≤1×10⁻⁹ Pa·m³/s（氦气检漏） |
| 绝缘电阻 | >100 MΩ（500V DC） |
| 工频耐压 | 2kV，50/60Hz，1min |
| 冲击等级 | 充油型50g；不充油型30g |
| 重量 | 1.2kg |
标准配置
继电器本体
温度补偿传感器
报警/闭锁接点组
接线端子
安装法兰/支架
应用场景
GIS变电站监测

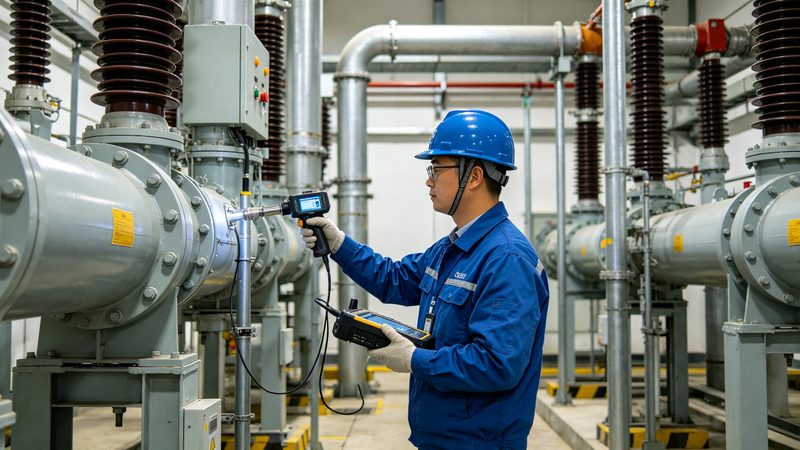

安装于GIS组合电器气室，实时监测SF6气体密度变化，密度越限时自动报警。
SF6断路器监测
配套于SF6高压断路器，监测气体密度与温度补偿压力，保障灭弧介质充足。
高压开关站

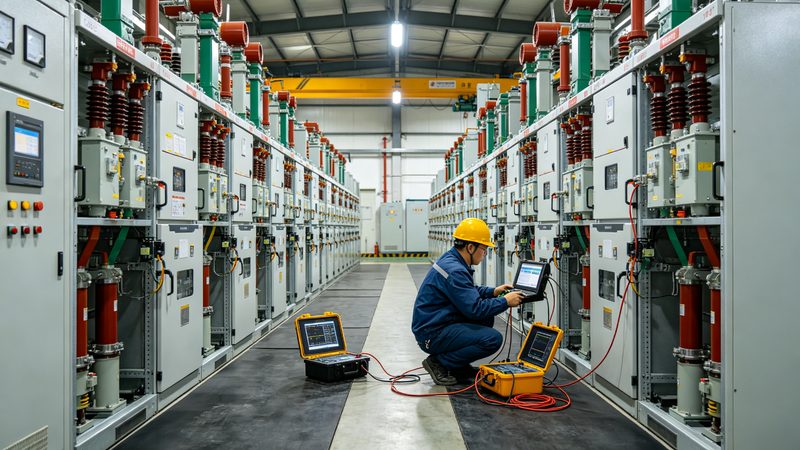

应用于各类高压开关站SF6设备的气体密度监测，为设备安全运行提供保障。
设备运维现场

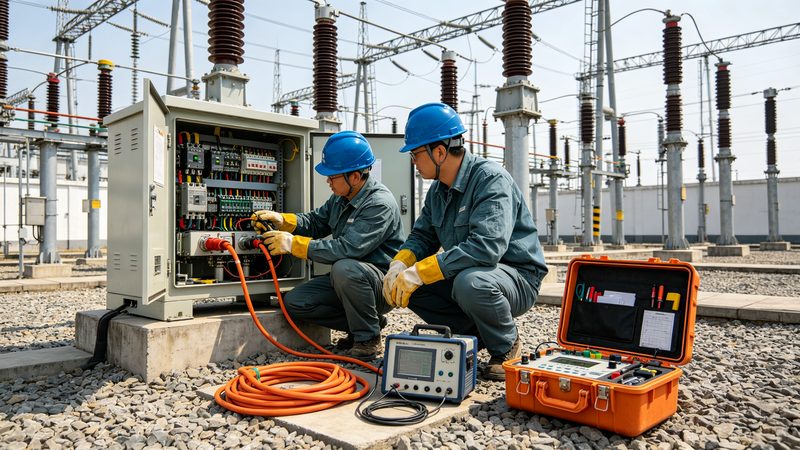

运维人员定期检查密度继电器指示值与报警接点状态，及时发现气体泄漏。
智能变电站监测

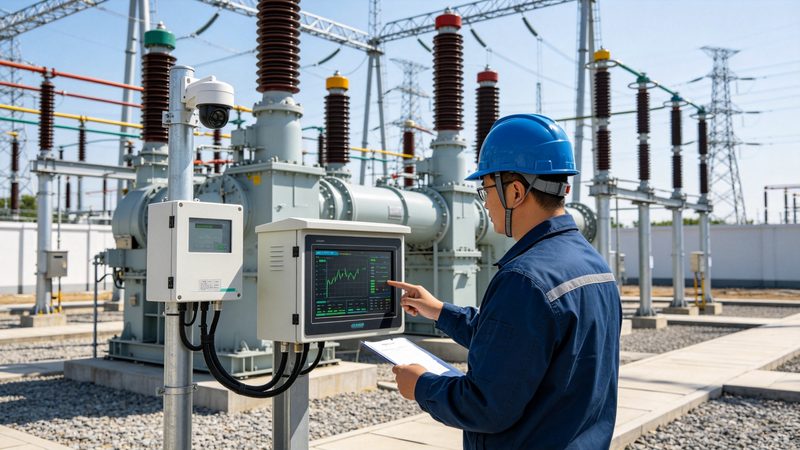

接入智能变电站监控系统，实现SF6气体密度远程监测与数据集中管理。
石化冶金设备
应用于石化、冶金行业SF6绝缘设备的气体密度监测，满足工业现场安全要求。
常见问题
GM630密度继电器如何实现温度补偿？
GM630内置温度补偿元件（双金属片或充油补偿结构），可将任意环境温度下测量的气体压力自动换算为20℃时的等效密度值，消除环境温度变化对密度判读的影响，保证报警、闭锁动作值准确。
GM630适用于哪些气体介质？
GM630适用于SF6、空气、氮气以及SF6+N₂混合气体等绝缘气体介质，可满足不同GIS气室的监测需求。
GM630的报警和闭锁接点如何输出？
GM630提供1~3组可定义常开/常闭的接点输出，分别对应报警值、闭锁值、超压值，可直接接入变电站监控系统或保护回路。
GM630泄漏率指标意味着什么？
泄漏率≤1×10⁻⁹ Pa·m³/s为氦质谱检漏标准，属于极高密封等级，意味着继电器自身不会成为SF6气体的泄漏点，可长期免维护运行。
产品详情
产品概述
GM630六氟化硫气体密度继电器是冠电科技面向SF6高压电气设备推出的关键监测保护元件。SF6气体凭借优异的绝缘和灭弧性能，广泛应用于GIS、断路器、互感器等高压设备中，而气室中SF6气体的密度直接决定了设备的绝缘强度。GM630通过实时监测气室中SF6气体的密度变化，在气体发生泄漏导致密度下降时，及时发出报警信号并在密度过低时触发闭锁动作，防止设备在低绝缘状态下运行，是保障高压电气设备安全的核心保护器件。 该继电器采用全密封焊接结构，经氦质谱检漏，泄漏率低至1×10⁻⁹ Pa·m³/s量级，确保继电器自身不会成为新的泄漏点。内置温度补偿机构，将任意环境温度下测得的气体压力自动换算为20℃标准温度下的等效密度值，从根本上消除昼夜温差、季节温差对密度判读的干扰，使报警、闭锁动作值在全温区内保持一致。
核心价值
- 实时密度监测：24小时不间断监测SF6气体密度，泄漏早期预警
- 温度补偿：自动换算20℃等效密度，全温区动作值一致
- 多接点输出：报警、闭锁、超压多组信号，接入监控系统
- 高密封性：氦检漏泄漏率≤1×10⁻⁹ Pa·m³/s，长期免维护
- 强抗振：充油型50g/不充油型30g，适应开关分合闸振动
工作原理
在封闭气室中，SF6气体的压力随温度变化而变化，但密度（单位体积质量）在气体未泄漏时保持不变。GM630利用这一特性，通过带温度补偿的弹性元件感知气体压力，并将其换算为20℃标准温度下的等效密度值。当气室泄漏导致实际密度下降时，等效密度值同步降低，达到报警整定值时报警接点动作，达到闭锁整定值时闭锁接点动作，向监控系统发出信号。
标准依据
- GB/T 11023 高压开关设备六氟化硫气体密封试验方法
- DL/T 596 电力设备预防性试验规程
- IEC 60379 六氟化硫气体密度继电器技术要求
- GB/T 12022 工业六氟化硫
包装清单
- 密度继电器本体×1
- 安装法兰/接头×1
- 产品合格证×1
- 安装使用说明书×1
售后服务
- 提供12个月产品质保期
- 72小时内响应技术支持
- 提供完整技术图纸与安装资料
- 终身维修服务与备件供应
资料查阅
需要了解更多产品信息？
致电 400-6611-383，我们的技术工程师将为您提供专业的产品选型和方案建议
核心特点
- 实时监测SF6气体密度，异常及时报警，保障设备安全运行
- 温度补偿结构，自动换算20℃标准密度，消除环境温度影响
- 全密封焊接设计，氦检漏泄漏率≤1×10⁻⁹ Pa·m³/s
- 1.0级/1.5级高精度测量，-40℃~+60℃宽温区稳定工作
- 报警、闭锁多组接点输出，兼容机械式与电子式密度继电器
- 抗振性能强，充油型50g、不充油型30g，适应变电站恶劣环境
核心优势
20℃基准下达1.0级/1.5级精度，宽温区2.5级，精准捕捉微小泄漏。
氦质谱检漏泄漏率≤1×10⁻⁹ Pa·m³/s，全密封结构杜绝二次泄漏。
内置温度补偿元件，将任意温度下的压力自动换算为20℃等效密度，测量不受环境温度干扰。
-40℃~+60℃工作温度，相对湿度≤95%RH，适应全国各气候区变电站。
技术参数
| 测量介质 | SF6、空气、氮气、SF6+N₂等气体 |
| 测量精度 | 20℃：1.0级或1.5级；-40℃~+60℃：2.5级 |
| 工作温度 | -40℃~+60℃ |
| 相对湿度 | ≤95%RH |
| 泄漏率 | ≤1×10⁻⁹ Pa·m³/s（氦气检漏） |
| 绝缘电阻 | >100 MΩ（500V DC） |
| 工频耐压 | 2kV，50/60Hz，1min |
| 冲击等级 | 充油型50g；不充油型30g |
| 重量 | 1.2kg |
标准配置
- 继电器本体
- 温度补偿传感器
- 报警/闭锁接点组
- 接线端子
- 安装法兰/支架
应用场景
产品概述
GM630六氟化硫气体密度继电器是冠电科技面向SF6高压电气设备推出的关键监测保护元件。SF6气体凭借优异的绝缘和灭弧性能，广泛应用于GIS、断路器、互感器等高压设备中，而气室中SF6气体的密度直接决定了设备的绝缘强度。GM630通过实时监测气室中SF6气体的密度变化，在气体发生泄漏导致密度下降时，及时发出报警信号并在密度过低时触发闭锁动作，防止设备在低绝缘状态下运行，是保障高压电气设备安全的核心保护器件。 该继电器采用全密封焊接结构，经氦质谱检漏，泄漏率低至1×10⁻⁹ Pa·m³/s量级，确保继电器自身不会成为新的泄漏点。内置温度补偿机构，将任意环境温度下测得的气体压力自动换算为20℃标准温度下的等效密度值，从根本上消除昼夜温差、季节温差对密度判读的干扰，使报警、闭锁动作值在全温区内保持一致。
核心价值
- 实时密度监测：24小时不间断监测SF6气体密度，泄漏早期预警
- 温度补偿：自动换算20℃等效密度，全温区动作值一致
- 多接点输出：报警、闭锁、超压多组信号，接入监控系统
- 高密封性：氦检漏泄漏率≤1×10⁻⁹ Pa·m³/s，长期免维护
- 强抗振：充油型50g/不充油型30g，适应开关分合闸振动
工作原理
在封闭气室中，SF6气体的压力随温度变化而变化，但密度（单位体积质量）在气体未泄漏时保持不变。GM630利用这一特性，通过带温度补偿的弹性元件感知气体压力，并将其换算为20℃标准温度下的等效密度值。当气室泄漏导致实际密度下降时，等效密度值同步降低，达到报警整定值时报警接点动作，达到闭锁整定值时闭锁接点动作，向监控系统发出信号。
标准依据
- GB/T 11023 高压开关设备六氟化硫气体密封试验方法
- DL/T 596 电力设备预防性试验规程
- IEC 60379 六氟化硫气体密度继电器技术要求
- GB/T 12022 工业六氟化硫
包装清单
- 密度继电器本体×1
- 安装法兰/接头×1
- 产品合格证×1
- 安装使用说明书×1
售后服务
- 提供12个月产品质保期
- 72小时内响应技术支持
- 提供完整技术图纸与安装资料
- 终身维修服务与备件供应
