GM520六氟化硫气体便携式色谱分析仪
GM520 六氟化硫气体便携式色谱分析仪
Portable SF6 Gas Chromatograph Analyzer
GM520是专门用于检测和分析六氟化硫（SF6）气体及其分解产物的便携式气相色谱分析仪，采用TCD热导检测器与5A分子筛色谱柱，控温精度±0.1℃，分析周期20分钟。设计轻巧便携，适合电力系统高压开关设备现场快速精确分析。
核心特点
- ✓ 便携设计：机身轻巧，便于携带至现场开展快速检测
- ✓ 多组分分析：可分析SF6气体及多种分解产物成分
- ✓ 分析效率高：分析周期仅20分钟，快速提供检测结果
- ✓ 高精度检测：控温精度±0.1℃，检测误差3%，准确反映气体真实状态
- ✓ TCD热导检测器：原装热导检测器，灵敏度高、性能稳定
- ✓ 色谱工作站：配N2000色谱工作站，自动处理谱图与分析结果
核心优势
便携式现场分析
机架式紧凑结构，可移动至现场完成色谱分析，无需送样至中心实验室。
精准控温
柱箱与检测器控温室温+8～399℃，精度±0.1℃，保证组分定性定量重复性。
成套系统交付
配5A分子筛色谱柱、N2000工作站、氢气发生器与采样袋，开箱即可分析。
技术参数
| 分析周期 | 20分钟 |
| 分析误差 | 3% |
| 稳定时间 | 30分钟 |
| 柱箱控温范围 | 室温+8～399℃ |
| 控温精度 | ±0.1℃ |
| 检测器 | TCD热导检测器（室温+8～399℃，精度±0.1℃） |
| 色谱柱 | 5A分子筛色谱柱（2m） |
| 电源 | 220V±22V，50Hz，功率≤2kW |
标准配置
GC-90气相色谱仪主机（TCD检测器）×1套
5A分子筛色谱柱（2m）×1根
N2000色谱工作站×1套
采样袋×2个
HFH-300氢气发生器×1台
应用场景

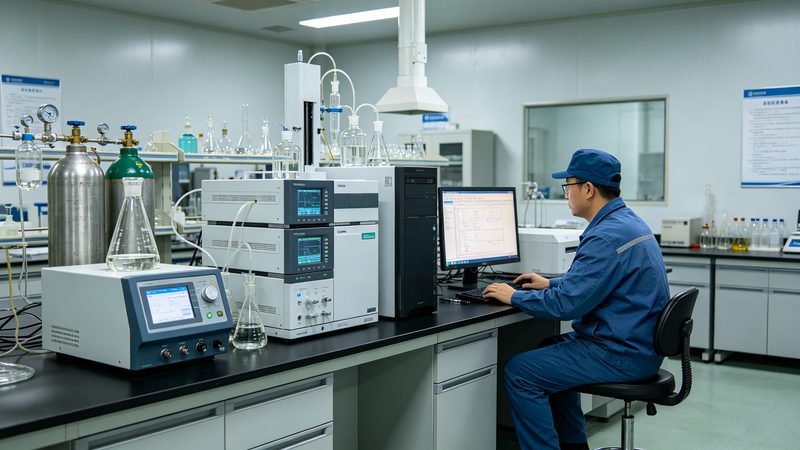

实验室色谱分析
在实验室使用便携式色谱仪对SF6气样进行组分分析，精确测定各气体成分含量。

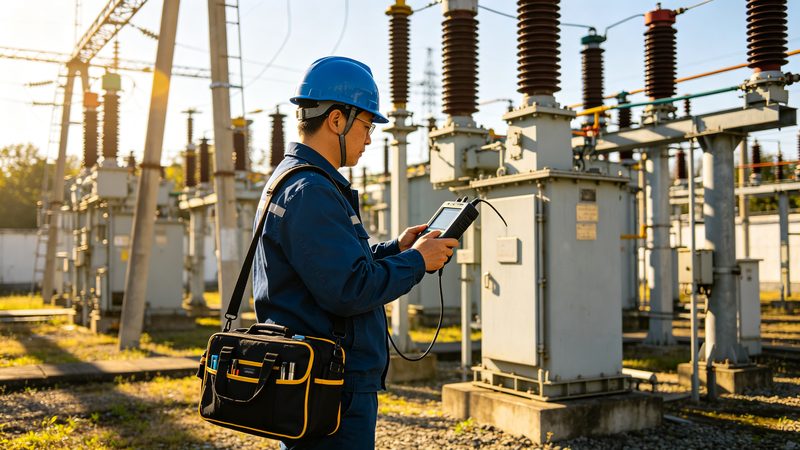

现场SF6成分检测
携带便携式色谱仪赴变电站现场，直接对设备气室进行SF6气体组分在线分析。

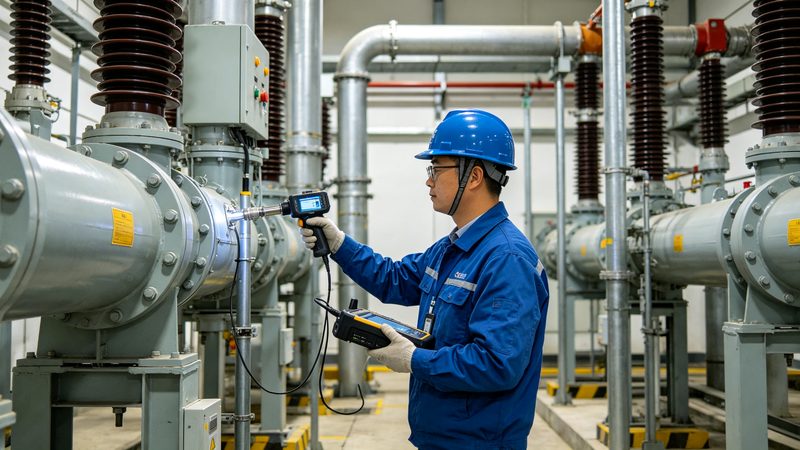

变电站气体分析
对变电站GIS、断路器等设备的SF6气体进行色谱分析，评估气体纯度与杂质含量。

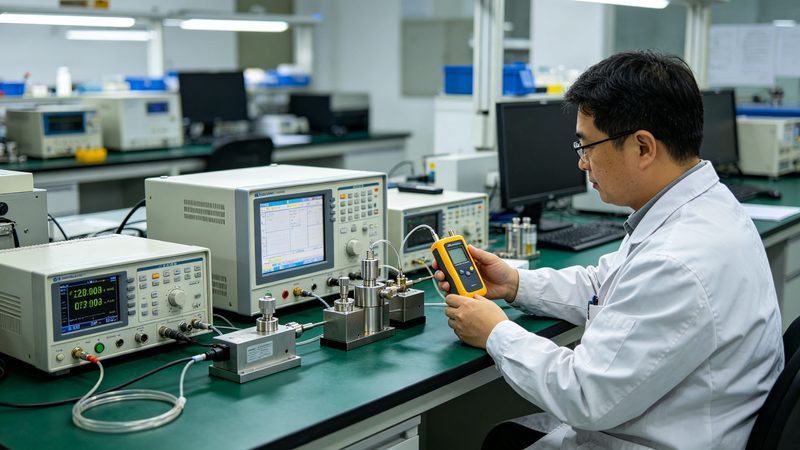

计量院校准
送至计量院用标准气体对色谱仪进行定性定量校准，确保分析结果准确可溯源。
电力试验研究
电力试验研究院用于SF6气体质量监督试验与设备故障诊断研究，支撑状态检修决策。

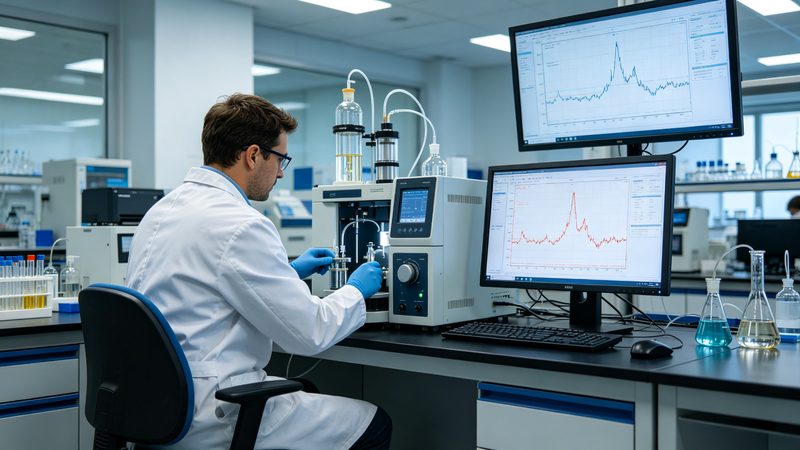

科研院所分析
高校与科研院所用于气体分析方法研究、新型检测技术开发与教学实验。
常见问题
GM520分析一次样品需要多长时间？
分析周期约20分钟，稳定时间30分钟，可较快获得SF6气体及分解产物的组分分析结果。
采用什么检测器和色谱柱？
配GC-90气相色谱仪（TCD热导检测器）与5A分子筛色谱柱（2m），并配N2000色谱工作站。
控温精度如何？
柱箱与检测器控温范围室温+8～399℃，控温精度±0.1℃，保障组分分析的准确性与重复性。
产品详情
产品概述
GM520六氟化硫气体便携式色谱分析仪是冠电科技专门用于检测和分析六氟化硫（SF6）气体及其分解产物的仪器。它主要用于电力系统，特别是高压开关设备和断路器中，以确保这些设备的正常运行并防止潜在故障。仪器采用TCD热导检测器，配合5A分子筛色谱柱对SF6气体及分解产物进行组分分离与定量分析，配N2000色谱工作站自动处理谱图，分析周期短、检测精度高。
核心价值
- 便携性：设计轻巧易携带，适合现场快速检测
- 多功能：可分析SF6及多种分解产物成分
- 高效率：分析周期20分钟，快速出结果
- 高精度：控温±0.1℃，检测误差3%，准确反映气体状态
- 成套交付：色谱仪、色谱柱、工作站、氢气发生器、采样袋成套提供
工作原理
气相色谱分析利用不同气体组分在色谱柱固定相与载气之间分配系数差异实现分离。载气携带SF6样气进入5A分子筛色谱柱，各组分因保留时间不同依次流出色谱柱，进入TCD热导检测器；检测器根据各组分热导率差异产生响应信号，经N2000色谱工作站采集处理，按保留时间定性、峰面积定量，得到各气体组分含量。
标准依据
- GB/T 6587 电子测量仪器环境试验标准
- DL/T 电力系统气相色谱分析相关标准
- Q/CSC 电力设备检修试验相关规程
包装清单
- GC-90气相色谱仪主机（TCD检测器）×1套
- 5A分子筛色谱柱（2m）×1根
- N2000色谱工作站×1套
- 采样袋×2个
- HFH-300氢气发生器×1台
- 使用说明书及合格证×1套
售后服务
- 整机提供一年免费质保，终身维护
- 提供安装调试与操作培训
- 色谱柱、检测器定期维护服务
- 技术支持热线响应
