GM240六氟化硫气体激光检漏仪
GM240 六氟化硫气体激光检漏仪
SF6 Gas Laser Leak Detector
GM240是冠电科技新一代SF6红外激光定量检漏仪，采用NDIR非分散红外激光原理，通用型0-1000ppm、高精度型0-100ppm，最小检测0.01ppm。主机+手枪分体设计，4.3寸触摸屏，6000mAh电池续航>8小时，蓝牙上位机+扣罩算法，无放射源。
核心特点
- ✓ NDIR红外激光原理，通用型0-1000ppm/高精度型0-100ppm，最小检测0.01ppm

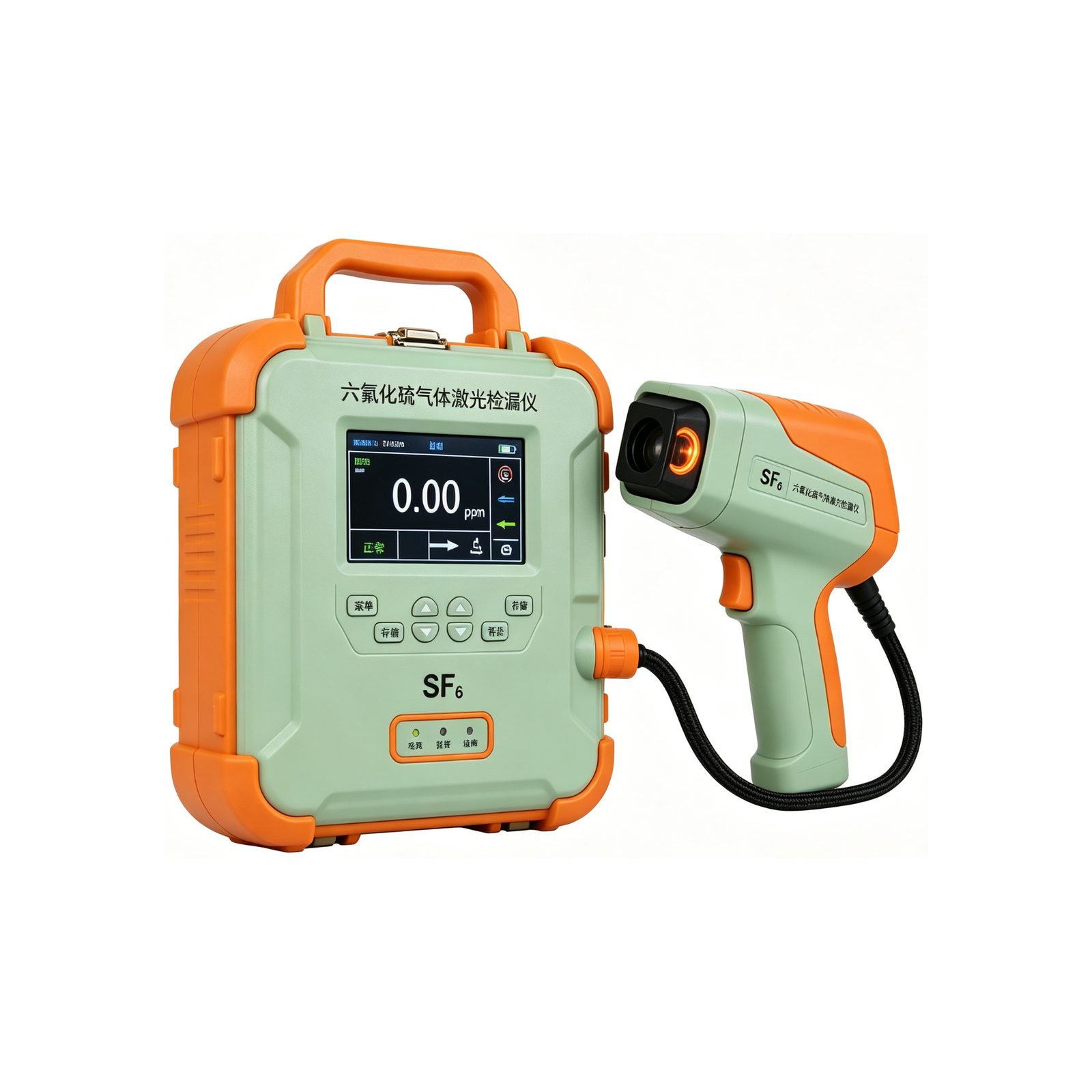

- ✓ 主机4.3寸LCD彩色触摸屏，手枪2.5寸彩色LCD，双屏同步显示
- ✓ 6000mAh锂电池，连续工作>8小时，亦支持AC220V/50Hz供电

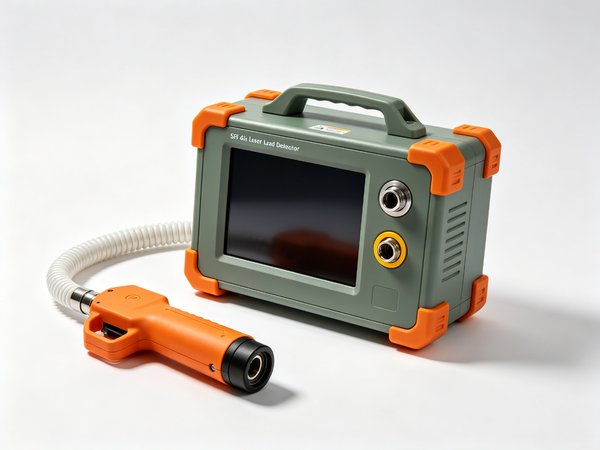

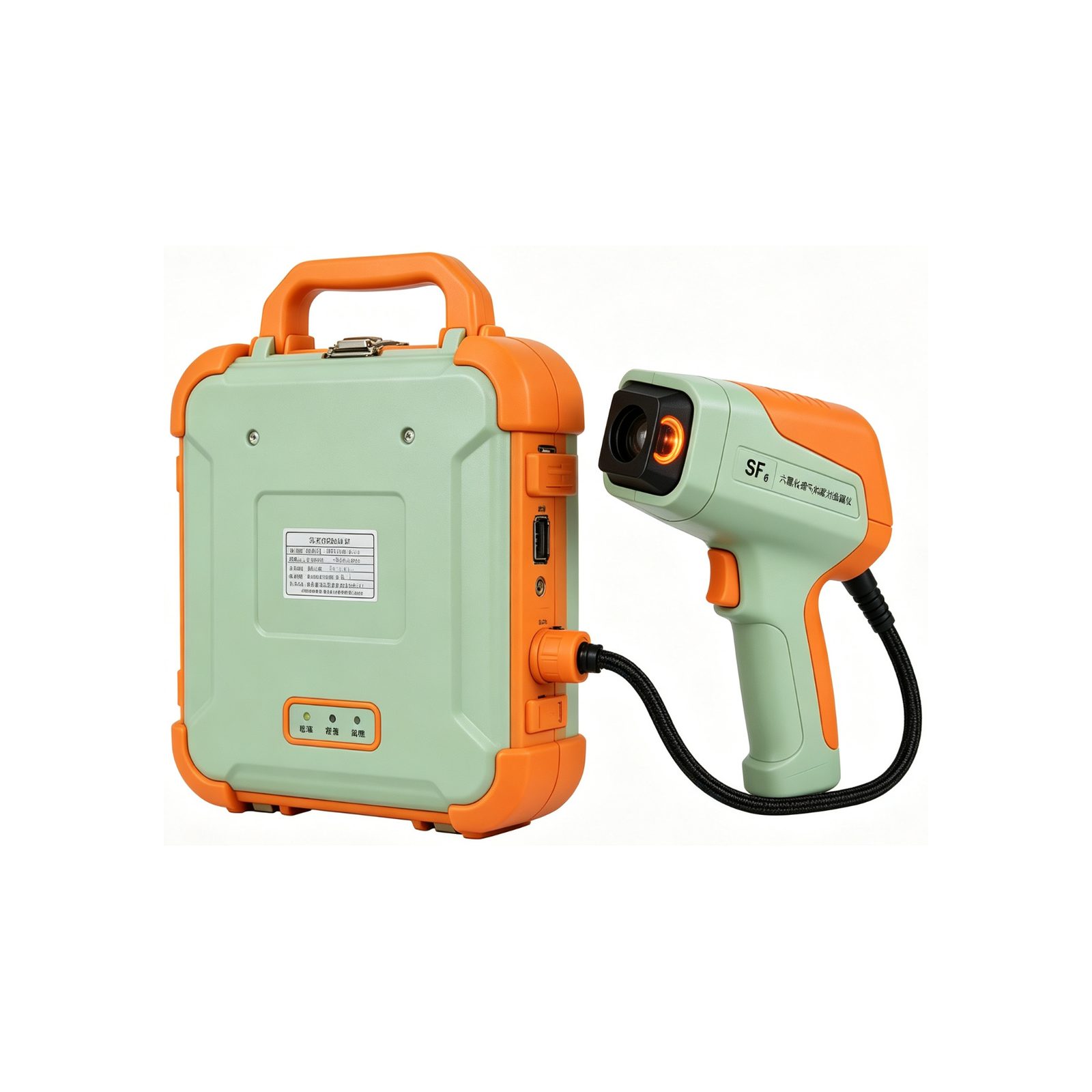

- ✓ 主机2.5kg+手枪0.5kg分体设计，柔性探头可进入受限维修区域
- ✓ 蓝牙连接上位机软件，支持扣罩算法计算漏率、年漏气量与年漏气率
- ✓ 无镍-63放射源、无需氩气校准，三点原厂校准证书
核心优势
超高灵敏度
新一代NDIR非分散红外激光原理，高精度型最小可检测0.01ppm泄漏，0.001ppm显示分辨率，快速锁定微小漏点。
双屏分体操作
主机4.3寸彩色触摸屏与手枪2.5寸彩屏同步显示实时浓度与最大值，单手即可完成高空与受限区域检测。
长续航无放射
6000mAh锂电池续航>8小时，无镍-63放射源、无需氩气校准，使用安全且维护成本显著降低。
扣罩算法定量
内置扣罩算法，输入罩内参数即可计算漏率、年漏气量与年漏气率，蓝牙连接上位机导出Excel曲线。
技术参数
| 产品型号 | GM240（通用型 / 高精度型） |
| 检测原理 | NDIR非分散式红外激光 |
| 测量范围 | 通用型0~1000ppm；高精度型0~100ppm |
| 最小检测限值 | 通用型0.1ppm；高精度型0.01ppm |
| 灵敏度/显示位数 | 通用型0.01ppm；高精度型0.001ppm |
| 测量精度 | ±0.1ppm（0~5/10ppm）；±2ppm（5/10~100ppm） |
| 重复性 | ＜3% |
| 预热时间 | ≤150 s |
| 响应时间 | ≤5s（通用）；≤6s（高精度） |
| 样气流量 | 300~800 ml/min（校准推荐500ml/min） |
| 检测方式 | 手持吸入式 |
| 工作温度 | -20~50℃ |
| 工作湿度 | ≤90%RH |
| 工作电压 | 锂电池 或 AC220V/50Hz |
| 电池容量 | 6000 mAh |
| 电池使用时间 | ＞8 小时 |
| 主机尺寸 | 293×213×114 mm |
| 手枪尺寸 | 211×90×90 mm |
| 主机重量 | 2.5 kg |
| 手枪重量 | 0.5 kg |
| 防护等级 | 主机IP20；外箱IP65 |
| 外箱尺寸/重量 | 520×380×160 mm；6kg（含设备） |
标准配置
检漏仪主机
手持检测手枪
柔性连接探头管
AC220V充电器/电源线
蓝牙模块
泡沫填充运输箱
使用手册
原厂三点校准证书
上位机软件
应用场景

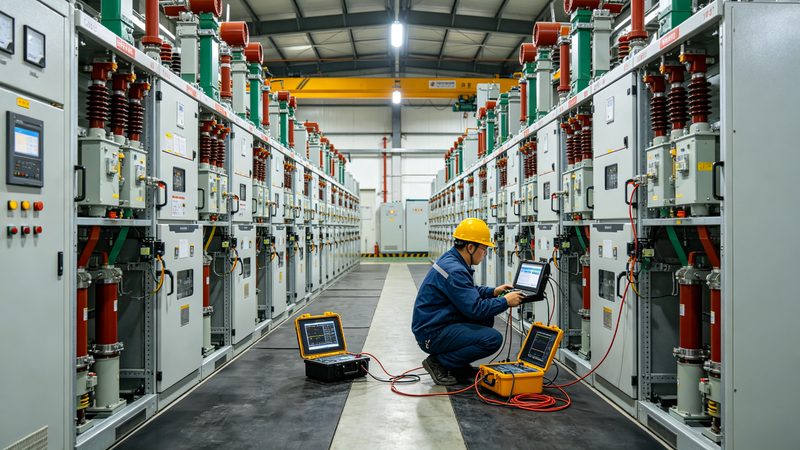

SF6断路器检漏
采用激光吸收光谱技术对SF6断路器进行高灵敏度检漏，可精确定位微小泄漏点并定量分析。

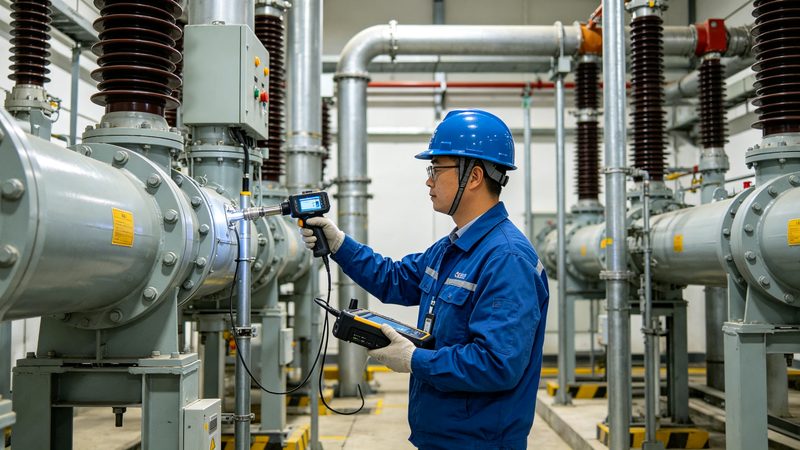

GIS组合电器检漏
对GIS各气室连接法兰、盆式绝缘子等部位进行激光扫描检漏，适用于新建GIS交接验收。

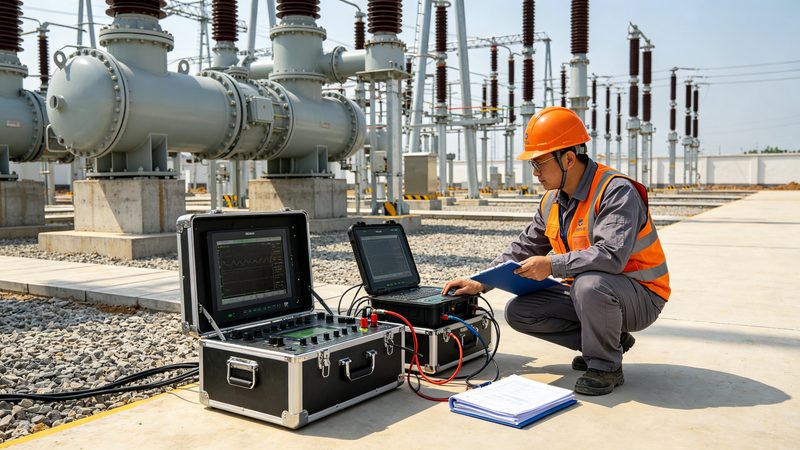

电力检修验收
检修完成后对SF6设备进行激光检漏验收，确保密封性能符合DL/T标准要求后方可投运。

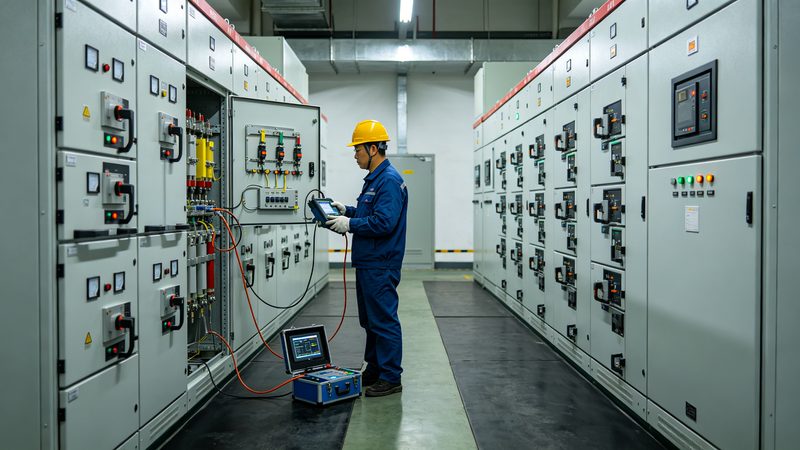

充气柜检测
对环网柜、充气柜进行激光检漏，非接触式测量不影响设备运行，适合配电房批量检测。

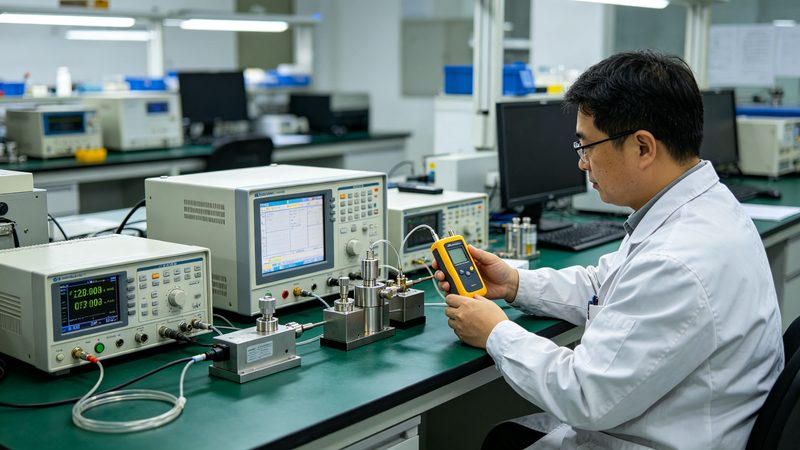

实验室校准
在计量实验室用标准SF6气体对激光检漏仪进行校准，确保检测精度与量值溯源。

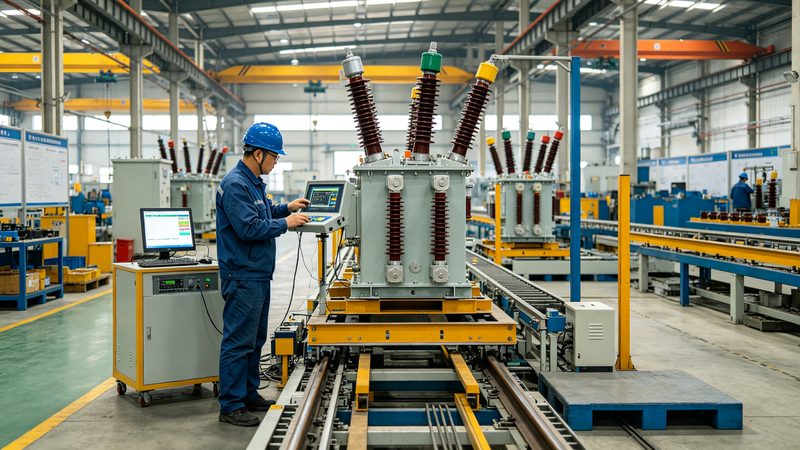

石化容器检测
对石化行业充有SF6或其他气体的压力容器、管道进行泄漏检测与安全监控。
常见问题
GM240通用型和高精度型有什么区别？
通用型测量范围0-1000ppm、最小检测0.1ppm；高精度型测量范围0-100ppm、最小检测0.01ppm、显示分辨率0.001ppm，适用于对微小泄漏有更高要求的场合。
需要氩气校准或放射源吗？
不需要。GM240采用NDIR红外激光原理，无镍-63放射源，也不需要氩气作为背景气，使用与维护更安全简便。
电池续航多久？
配备6000mAh锂电池，一次充电可连续使用超过8小时，也可直接接AC220V/50Hz电源工作。
什么是扣罩算法？
扣罩算法用于计算被测设备的漏率、年漏气量与年漏气率。输入罩内体积、时间等参数后，仪器自动计算并给出结果，便于设备验收与状态评价。
数据如何导出？
仪器支持蓝牙连接上位机软件（设备名LEAK开头），可实时曲线监控、保存测量数据并导出Excel文件。
产品详情
产品概述
GM240六氟化硫气体激光检漏仪是广东冠电科技股份有限公司为最高要求SF6检漏应用设计的新一代定量检漏设备。产品采用NDIR非分散红外激光原理，通用型测量范围0-1000ppm、高精度型0-100ppm，最小检测限值分别为0.1ppm与0.01ppm。仪器采用主机+手枪分体式结构，主机2.5kg、手枪0.5kg，主机4.3寸LCD彩色触摸屏、手枪2.5寸彩色LCD双屏同步显示。6000mAh锂电池续航超过8小时，无镍-63放射源、无需氩气校准。内置扣罩算法可计算漏率、年漏气量与年漏气率，蓝牙连接上位机软件实现实时曲线监控与Excel数据导出。
核心价值
- NDIR激光高灵敏：新一代非分散红外激光原理，高精度型最小检测0.01ppm，0.001ppm显示分辨率。
- 双屏分体便携：主机4.3寸触摸屏+手枪2.5寸彩屏，柔性探头可进入空间受限的维修区域。
- 长续航无放射：6000mAh电池续航>8小时，无镍-63放射源、无需氩气校准，安全且维护成本低。
- 扣罩定量分析：内置扣罩算法计算漏率与年漏气率，蓝牙上位机实时曲线监控并导出Excel。
工作原理
仪器采用NDIR（非分散红外）激光原理。SF6分子在红外波段具有特征吸收峰，仪器通过红外激光器与探测器检测测量波长与参考波长的光强比值，经CHILLMIRROR专有算法C·CAL处理换算为SF6气体体积浓度。主机内置泵吸系统以300-800ml/min流量将现场气体经柔性探头抽入测量气室，手枪与主机双屏同步显示实时浓度与单次测量最大值，超过设定报警值时发出声光提示。
标准依据
- GB 11023 高压开关设备六氟化硫气体密封试验方法
- DL/T 846.6 六氟化硫气体检漏仪
- DL/T 596 电力设备预防性试验规程
- DL/T 639 六氟化硫电气设备运行、试验及检修人员安全防护细则
包装清单
- GM240检漏仪主机 1台
- 手持检测手枪 1只
- 柔性连接探头管 1根
- AC220V充电器/电源线 1套
- 蓝牙模块 1个
- 泡沫填充运输箱 1个
- 使用手册 1份
- 原厂三点校准证书 1份
- 上位机软件 1套
售后服务
- 整机质保一年，质保期内非人为损坏免费修理与更换零部件
- 质保期外终身维修，适当收取成本与服务费
- 建议每年回厂校准一次以保证测量精度
- 7×24小时技术咨询热线400-6611-383
- 广州总部提供现场操作培训与检漏作业指导
- 免费提供上位机软件升级与蓝牙连接技术支持
