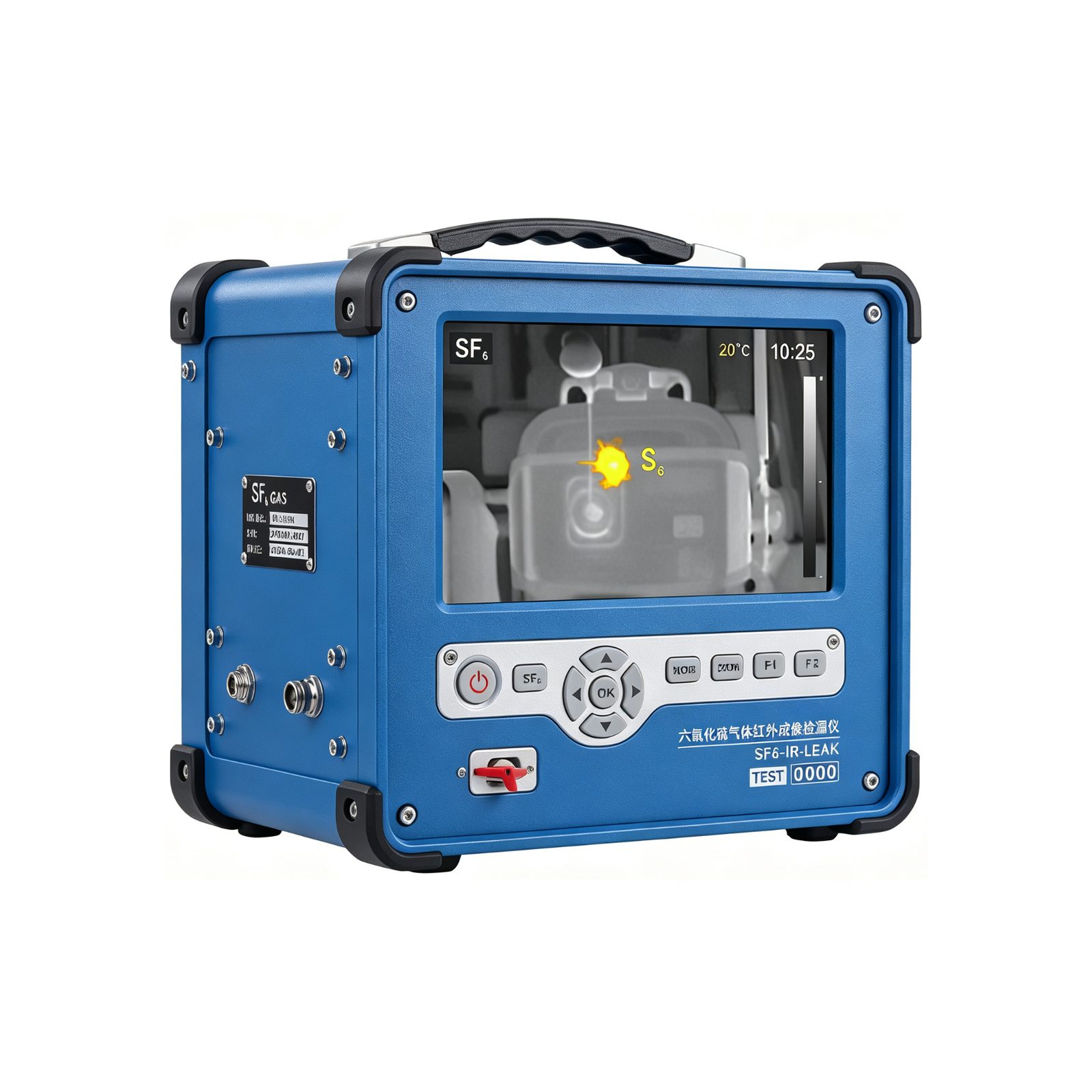

GM230六氟化硫气体红外成像检漏仪
GM230 六氟化硫气体红外成像检漏仪
SF6 Gas Infrared Imaging Leak Detector
GM230六氟化硫气体定量检漏仪测量范围0.01ppm~500ppm，响应≤3秒，采用日本原装小型真空泵与分体式探头。液晶数字显示+声光报警，4米采样管道，整机约15kg，适用于电力、铁道、化工等部门SF6设备的泄漏点查找与定量检测。
核心特点
- ✓ 测量范围0.01ppm~500ppm（体积比），最小可检测0.01ppm微泄漏
- ✓ 响应时间≤3秒，液晶数字显示+声光报警，现场快速定位
- ✓ 采用日本原装小型真空泵，抽速0.5升/秒，稳定抽气
- ✓ 分体式探头设计，4米采样管道，可深入设备缝隙检测
- ✓ 探头不会中毒、不产生有毒气体，长期使用稳定可靠
- ✓ AC220V/50Hz供电，工作时间4小时，整机约15kg
核心优势
高灵敏度定量
测量范围0.01ppm~500ppm，最小检测0.01ppm微小泄漏，液晶数字直接显示SF6浓度，读数直观准确。
日本真空泵采样
采用日本原装小型真空泵，抽速0.5升/秒，分体式探头配4米采样管道，可伸入设备缝隙与狭小空间。
探头安全长效
探头不会中毒、不产生有毒气体，相比放射性ECD探头无需氩气背景气，使用与维护成本更低。
声光双报警
液晶数字显示浓度值，同时配合声音与光讯号报警，报警设定范围0.01ppm~500ppm可调。
技术参数
| 产品型号 | GM230 |
| 测量范围 | 0.01ppm~500ppm（体积比） |
| 响应时间 | ≤3 秒 |
| 指示方式 | 液晶数字显示 + 声、光讯号报警 |
| 报警设定 | 0.01ppm~500ppm（体积比） |
| 真空泵抽速 | 0.5 升/秒 |
| 管道长度 | 4 米 |
| 工作时间 | 4 小时 |
| 工作电源 | AC220V / 50Hz |
| 环境温度 | 7~40℃ |
| 相对湿度 | ＜85% |
| 产品功率 | 约180W |
| 整机重量 | 约15 kg |
标准配置
检漏仪主机
分体式采样探头（含4米管道）
电源线
使用说明书
合格证
装箱单
数据处理系统
便携运输箱
应用场景
变电站红外检漏
利用红外成像技术对变电站SF6设备进行非接触式检漏，远距离实时显示气体泄漏羽流，安全高效。

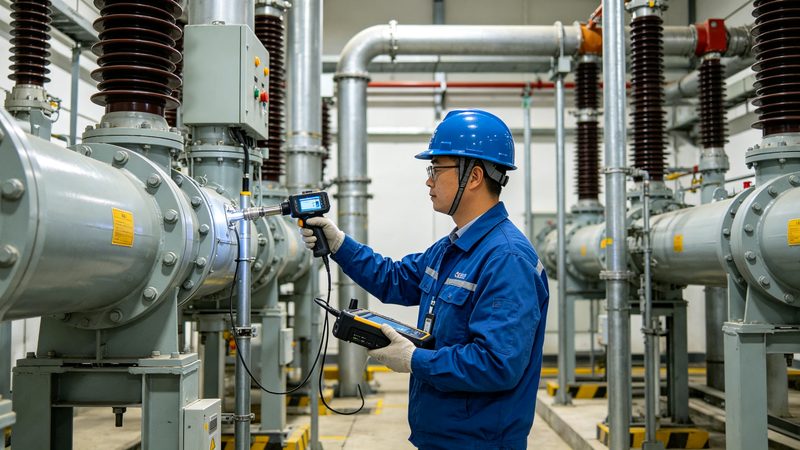

GIS设备成像检测
对GIS组合电器整体进行红外扫描成像，直观呈现泄漏点位置与泄漏程度，无需接触高压设备。

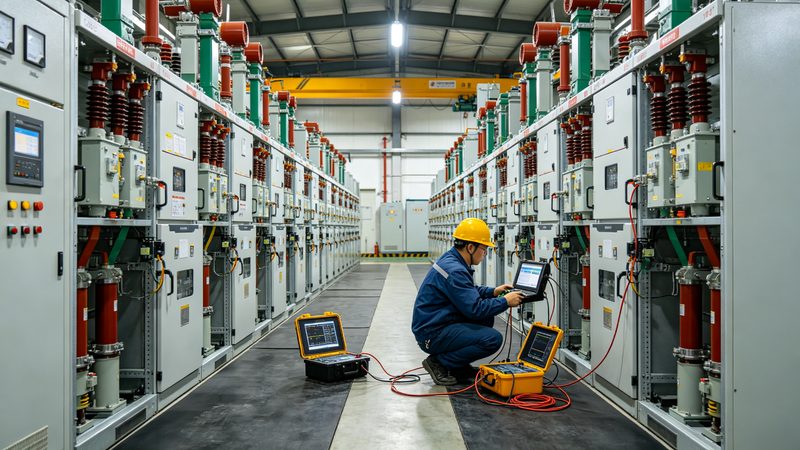

高压开关检漏
针对SF6高压断路器、隔离开关等设备进行红外成像检漏，适用于带电运行设备的安全检测。

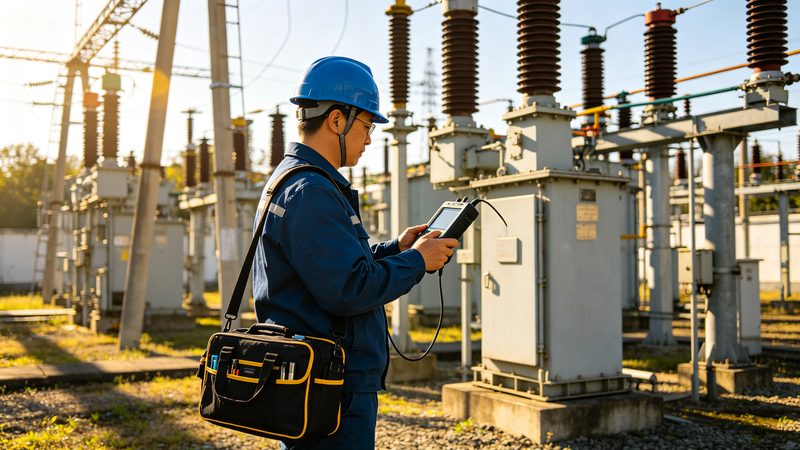

电力巡检热成像
巡检人员使用红外成像检漏仪对变电站设备进行周期性巡检，及早发现隐蔽泄漏隐患。

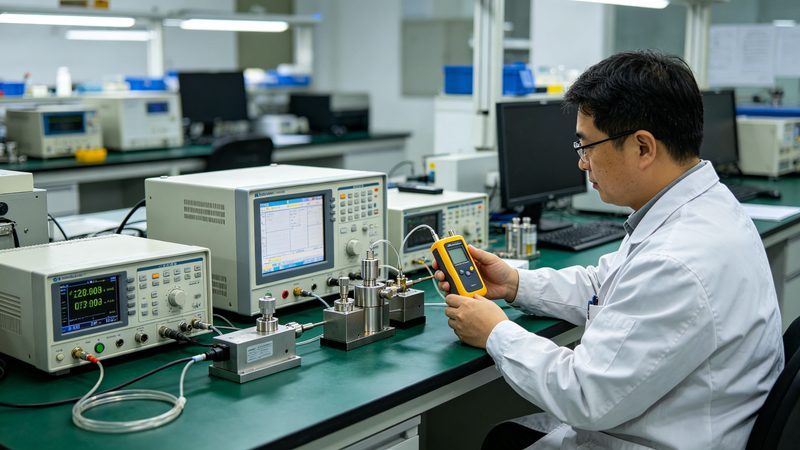

实验室检测校准
在实验室环境下对红外成像检漏仪进行灵敏度测试与校准，验证最小可检漏率指标。

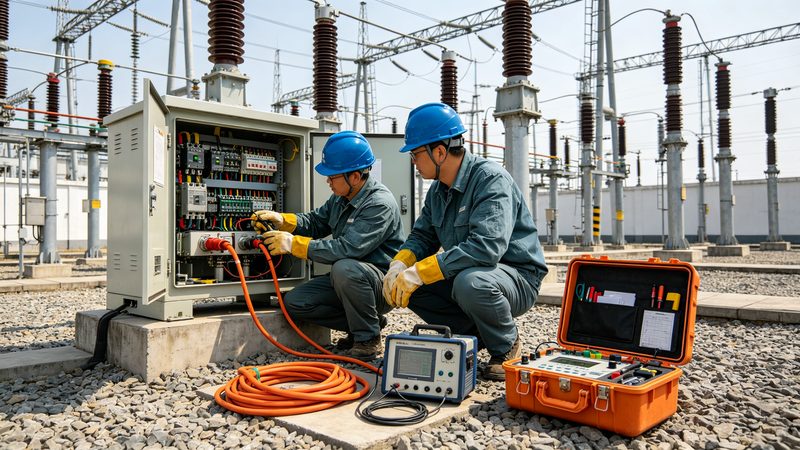

设备运维现场
设备运维期间对SF6气室进行红外成像复检，评估密封老化状态，制定预防性维护计划。
常见问题
GM230的测量范围是多少？
测量范围为0.01ppm~500ppm（体积比），最小可检测0.01ppm的微小SF6泄漏，报警设定范围同样为0.01ppm~500ppm。
采用什么采样方式？
采用日本原装小型真空泵，抽速0.5升/秒，主机与探头分体式设计，配4米采样管道，可伸入设备缝隙检测。
探头会中毒或产生有毒气体吗？
不会。仪器探头不会中毒，也不产生有毒气体，相比放射性ECD探头无需氩气背景气，使用更安全。
仪器如何显示和报警？
液晶数字直接显示气体浓度，同时配备声音与光讯号双重报警，报警阈值可在0.01ppm~500ppm范围内设定。
整机重量和供电方式？
整机约15kg，AC220V/50Hz供电，功率约180W，连续工作时间约4小时，配便携运输箱现场使用。
产品详情
产品概述
GM230六氟化硫气体定量检漏仪是广东冠电科技股份有限公司推出的SF6专用定量检漏设备。仪器采用日本原装小型真空泵，探头与主机为分体式结构，配4米采样管道。测量范围0.01ppm~500ppm（体积比），响应时间≤3秒，液晶数字显示浓度并配合声光报警。真空泵抽速0.5升/秒，AC220V/50Hz供电，整机约15kg。仪器具有体积小、重量轻、灵敏度高、稳定性好、响应速度快、探头不会中毒、不产生有毒气体等特点，专用于电力、铁道、电器制造、化工、消防器材及原子物理科研等部门对充SF6设备的泄漏点查找与定量检测。
核心价值
- 高灵敏度：测量范围0.01ppm~500ppm，最小检测0.01ppm微泄漏，定量准确。
- 分体式采样：日本原装真空泵+分体探头+4米管道，可深入设备缝隙与狭小空间检测。
- 安全长效：探头不中毒、不产生有毒气体，无需氩气背景气与放射源，维护成本低。
- 声光双报警：液晶数字显示浓度+声光报警，报警阈值0.01ppm~500ppm可调。
工作原理
仪器采用高频电离法配合真空泵采样。当空气中含有SF6气体时，混合气体在高频电磁场作用下电离程度发生变化，仪器通过检测电离度的变化换算出SF6气体浓度。日本原装小型真空泵以0.5升/秒的抽速将被测气体经分体式探头与4米管道抽入测量室，探头不会中毒、不产生有毒气体，测量结果以液晶数字显示并同步声光报警。
标准依据
- GB 11023 高压开关设备六氟化硫气体密封试验方法
- DL/T 846.6 六氟化硫气体检漏仪
- DL/T 596 电力设备预防性试验规程
包装清单
- GM230检漏仪主机 1台
- 分体式采样探头（含4米管道） 1套
- 电源线 1条
- 使用说明书 1份
- 合格证 1份
- 装箱单 1份
- 数据处理系统 1套
- 便携运输箱 1个
售后服务
- 整机质保一年，质保期内非人为损坏免费维修
- 终身维护由冠电电子提供
- 7×24小时技术咨询热线400-6611-383
- 广州总部提供现场操作培训
- 定期提供探头滤芯更换与真空泵保养指导
- 随机提供原厂检测报告与合格证
