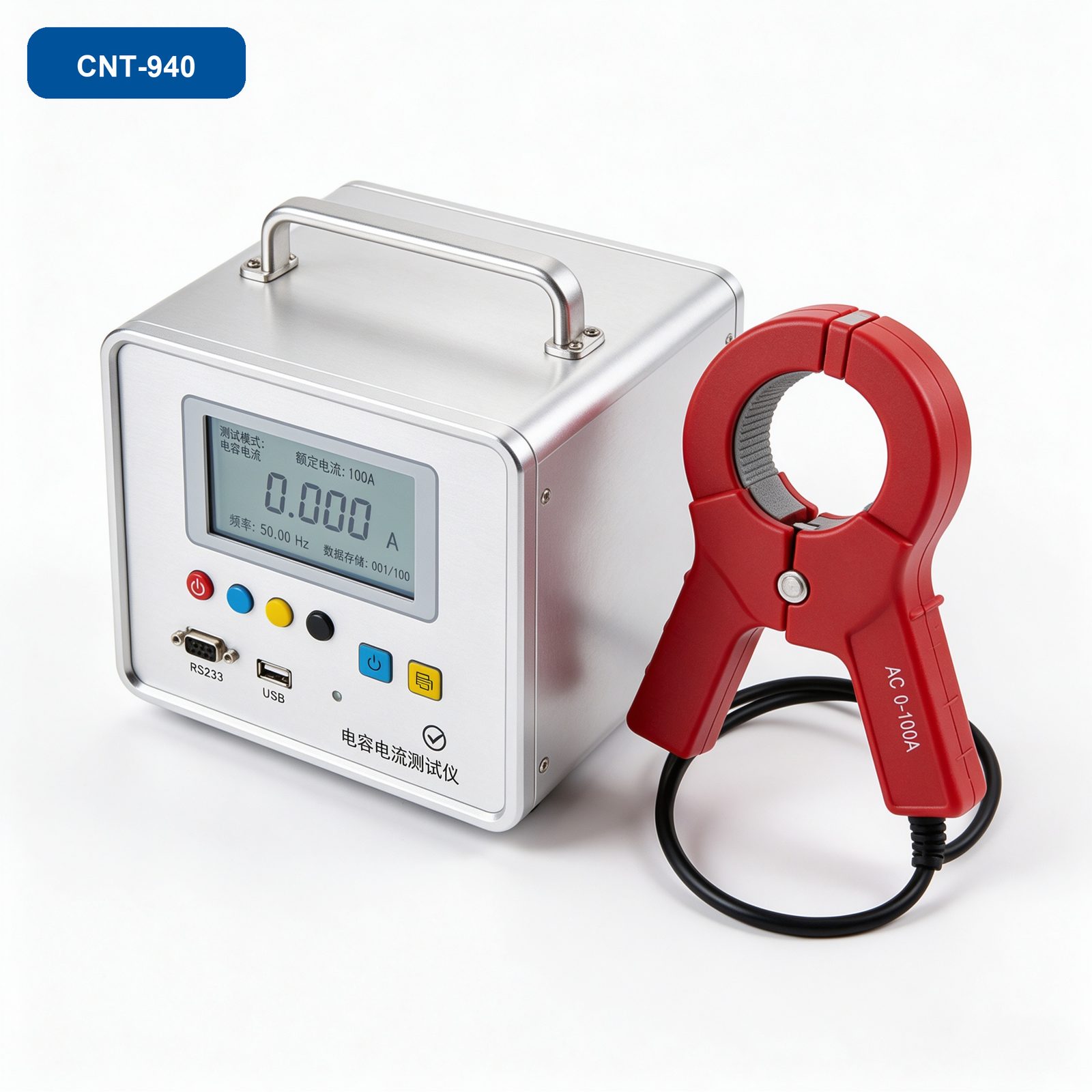

CNT940电容电流测试仪
CNT940 电容电流测试仪
Capacitance Current Tester
电容电流测试仪针对变电站现场高电压并联电容器组测量时存在的问题而设计，主要用于对无功补偿装置的高电压并联电容器组和电抗器进行测量。仪器采用新一代高速混合微处理器，高度集成化，同步采集被试品的电压信号和电流信号，自动计算电容值、电感值和无功功率等值。现场测量电容器无需拆除连接线，简化试验过程、有效提高工作效率、避免损害电力设备。
核心特点
- ✓ 现场测量电容器无需拆除连接线，避免套管受力漏油
- ✓ 同步采集电压电流信号，自动计算电容值、电感值和无功功率
- ✓ 试验结束后自动计算每相电容器容量，极易判别品质变化
- ✓ 数据存储和USB通信功能，无需现场抄写数据
- ✓ 电容、电感、无功功率多参数测量
- ✓ 输出短路自动保护，安全可靠
核心优势
不拆线测量
现场测量电容器无需拆除连接线，简化试验过程，避免因拆装导致套管漏油。
高精度测量
电容测量范围0.1μF~3300μF，准确度±(读数×1%+0.005μF)。
自动计算
试验结束后自动计算每相电容器容量和无功功率，极易判别品质变化。
数据管理
带数据存储和USB通信功能，确保测量数据完整，无需现场抄写。
宽量程
电容0.1μF~3300μF，电感100μH~50H，满足不同规格电容器和电抗器测试。
安全保护
输出短路自动保护，确保仪器在误操作情况下不受损坏。
技术参数
| 电容量测量范围 | 0.1μF~3300μF |
| 电容测量准确度 | ±(读数×1%+0.005μF) |
| 电容分辨率 | 0.001μF |
| 电感量测量范围 | 100μH~50H |
| 电感测量准确度 | ±读数×2% |
| 仪器供电电源 | AC 220V±10%，50Hz |
| 输出电压（电容） | AC 23V±10%，50Hz |
| 输出电压（电感） | AC 3V±20%，50Hz |
| 最大输出电流 | 20A |
| 输出短路保护 | 自动 |
| 环境温度 | -10℃~+40℃ |
| 相对湿度 | ≤90% |
| 主机体积 | 400×290×175mm |
| 主机质量 | 9.5kg |
核心组件
电容电流测试仪主机
电流测试线
电压测试线
电源线
测试钳/夹
USB通信线
使用说明书
产品合格证
保修卡
附件箱
应用场景
变电站并联电容器组电容量测量
无功补偿装置电容器检测
串联电抗器电感量测试
电容器组单台电容器不拆线测量
电容器品质变化判别
电力设备交接及预防性试验
产品详情
工作原理
电容电流测试仪采用新一代高速混合微处理器，高度集成化设计，同步采集被试品的电压信号和电流信号，通过计算电压与电流的比值及相位关系，自动计算电容值、电感值和无功功率等参数。现场测量电容器无需拆除连接线，仪器直接接入电容器组两端进行测量，试验结束后自动计算每相电容器容量和其它参数。
应用场景
主要应用于变电站现场高电压并联电容器组和电抗器的测量，包括单台电容器电容量测量、电容器组品质变化判别、器件间连接导体故障检测等，符合国家电网《预防高压并联电容器事故措施》要求。
执行标准
- GB 3983.2《高电压并联电容器》
- DL/T 840《高压并联电容器使用技术条件》
- JB 5346《串联电抗器》
包装清单
- 质保期限：整机免费保修 12 个月，终身维护
- 技术支持：7×24小时电话技术支持
- 现场服务：省内48小时、省外72小时到达现场
- 安装指导：提供现场安装指导和培训
- 备件供应：长期供应易损备件
售后服务
- 质保期限：整机免费保修 12 个月，终身维护
- 技术支持：7×24小时电话技术支持
- 现场服务：省内48小时、省外72小时到达现场
- 安装指导：提供现场安装指导和培训
- 备件供应：长期供应密封件等易损备件
需要了解更多产品信息？
致电 400-6611-383，我们的技术工程师将为您提供专业的产品选型和方案建议
核心特点
- 现场测量电容器无需拆除连接线，避免套管受力漏油
- 同步采集电压电流信号，自动计算电容值、电感值和无功功率
- 试验结束后自动计算每相电容器容量，极易判别品质变化
- 数据存储和USB通信功能，无需现场抄写数据
- 电容、电感、无功功率多参数测量
- 输出短路自动保护，安全可靠
核心优势
现场测量电容器无需拆除连接线，简化试验过程，避免因拆装导致套管漏油。
电容测量范围0.1μF~3300μF，准确度±(读数×1%+0.005μF)。
试验结束后自动计算每相电容器容量和无功功率，极易判别品质变化。
带数据存储和USB通信功能，确保测量数据完整，无需现场抄写。
电容0.1μF~3300μF，电感100μH~50H，满足不同规格电容器和电抗器测试。
输出短路自动保护，确保仪器在误操作情况下不受损坏。
技术参数
| 电容量测量范围 | 0.1μF~3300μF |
| 电容测量准确度 | ±(读数×1%+0.005μF) |
| 电容分辨率 | 0.001μF |
| 电感量测量范围 | 100μH~50H |
| 电感测量准确度 | ±读数×2% |
| 仪器供电电源 | AC 220V±10%，50Hz |
| 输出电压（电容） | AC 23V±10%，50Hz |
| 输出电压（电感） | AC 3V±20%，50Hz |
| 最大输出电流 | 20A |
| 输出短路保护 | 自动 |
| 环境温度 | -10℃~+40℃ |
| 相对湿度 | ≤90% |
| 主机体积 | 400×290×175mm |
| 主机质量 | 9.5kg |
核心组件
- 电容电流测试仪主机
- 电流测试线
- 电压测试线
- 电源线
- 测试钳/夹
- USB通信线
- 使用说明书
- 产品合格证
- 保修卡
- 附件箱
应用场景
产品概述
电容电流测试仪针对变电站现场高电压并联电容器组测量时存在的问题而设计，主要用于对无功补偿装置的高电压并联电容器组和电抗器进行测量。仪器采用新一代高速混合微处理器，高度集成化，同步采集被试品的电压信号和电流信号，自动计算电容值、电感值和无功功率等值。现场测量电容器无需拆除连接线，简化试验过程、有效提高工作效率、避免损害电力设备。
