CNT910单相接地故障定位装置

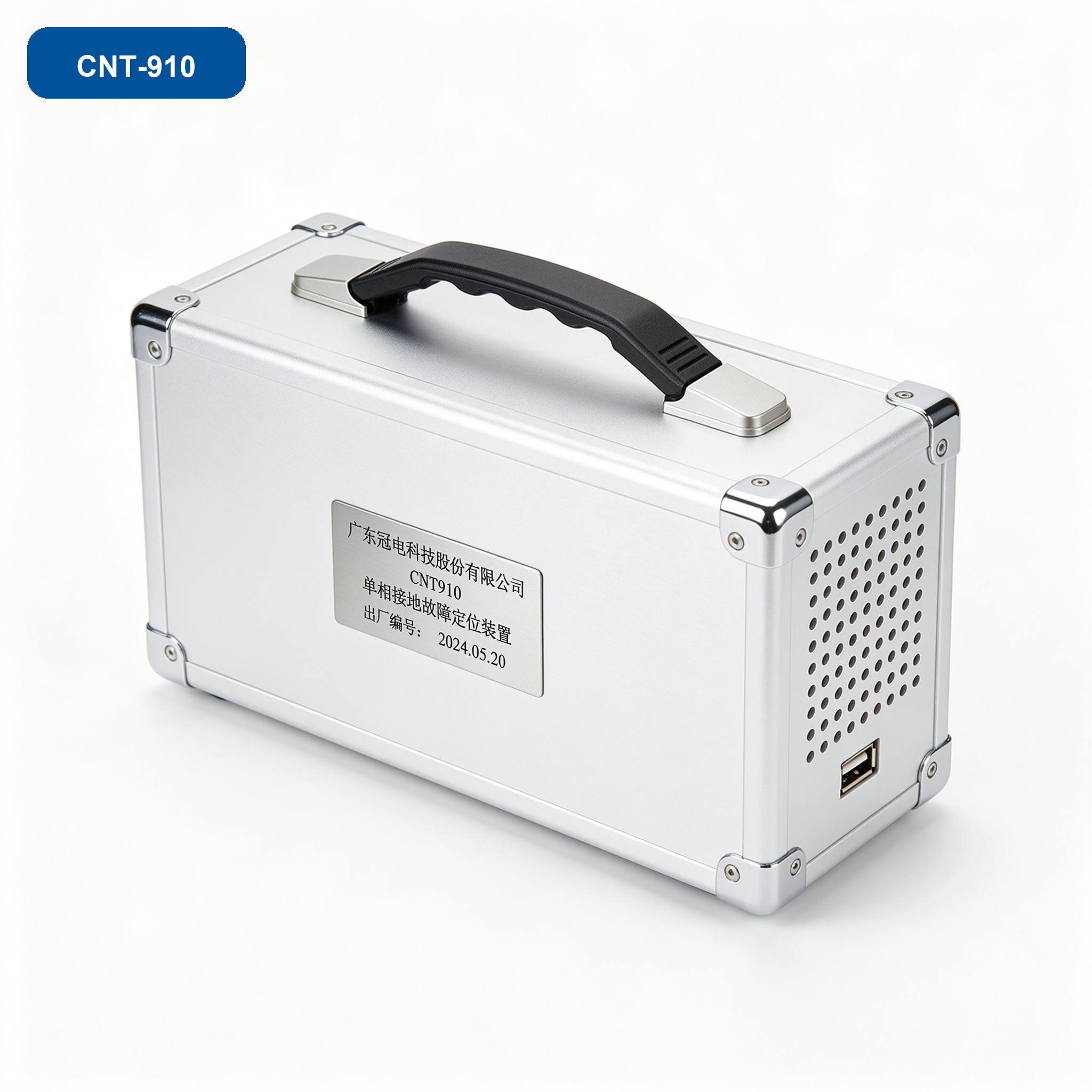

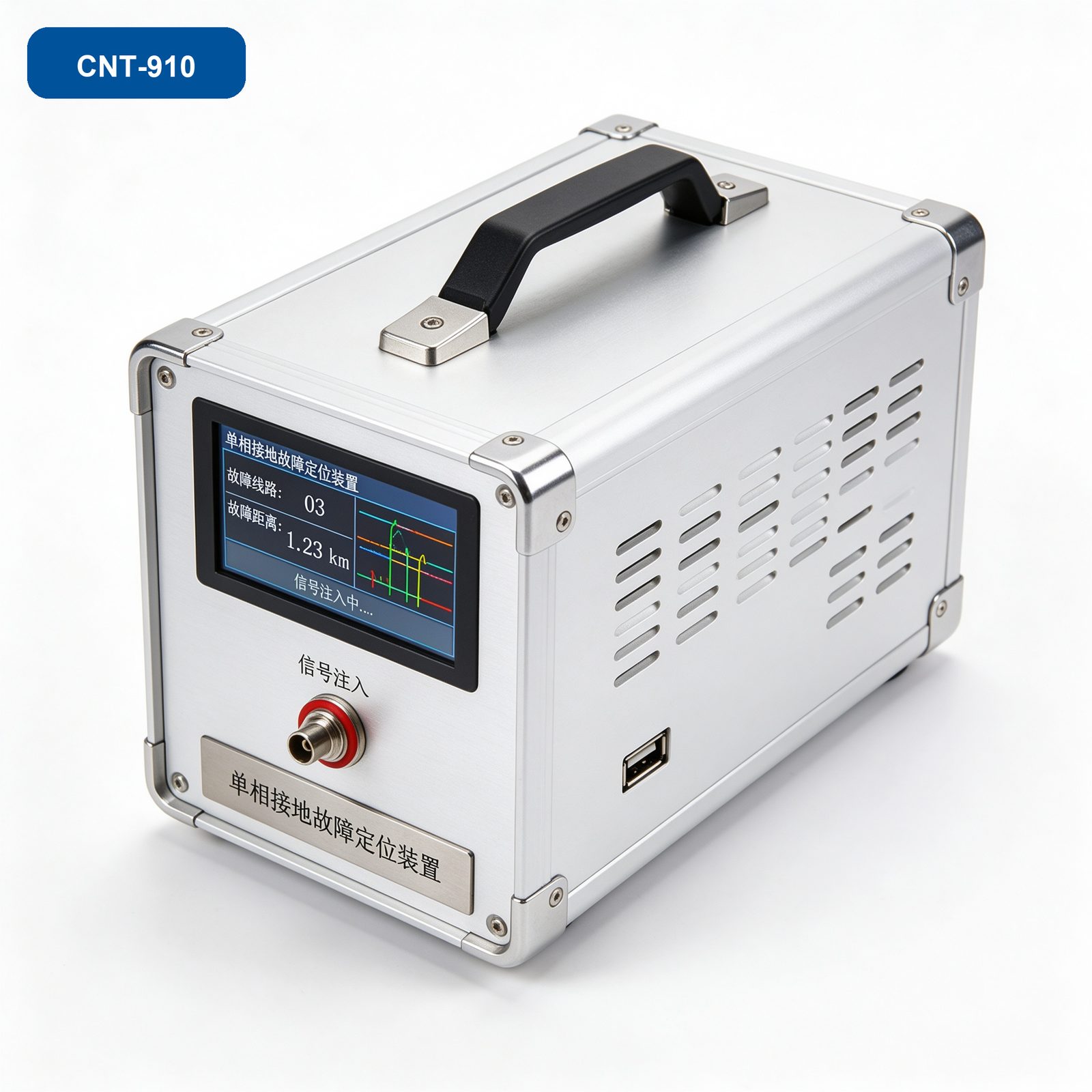

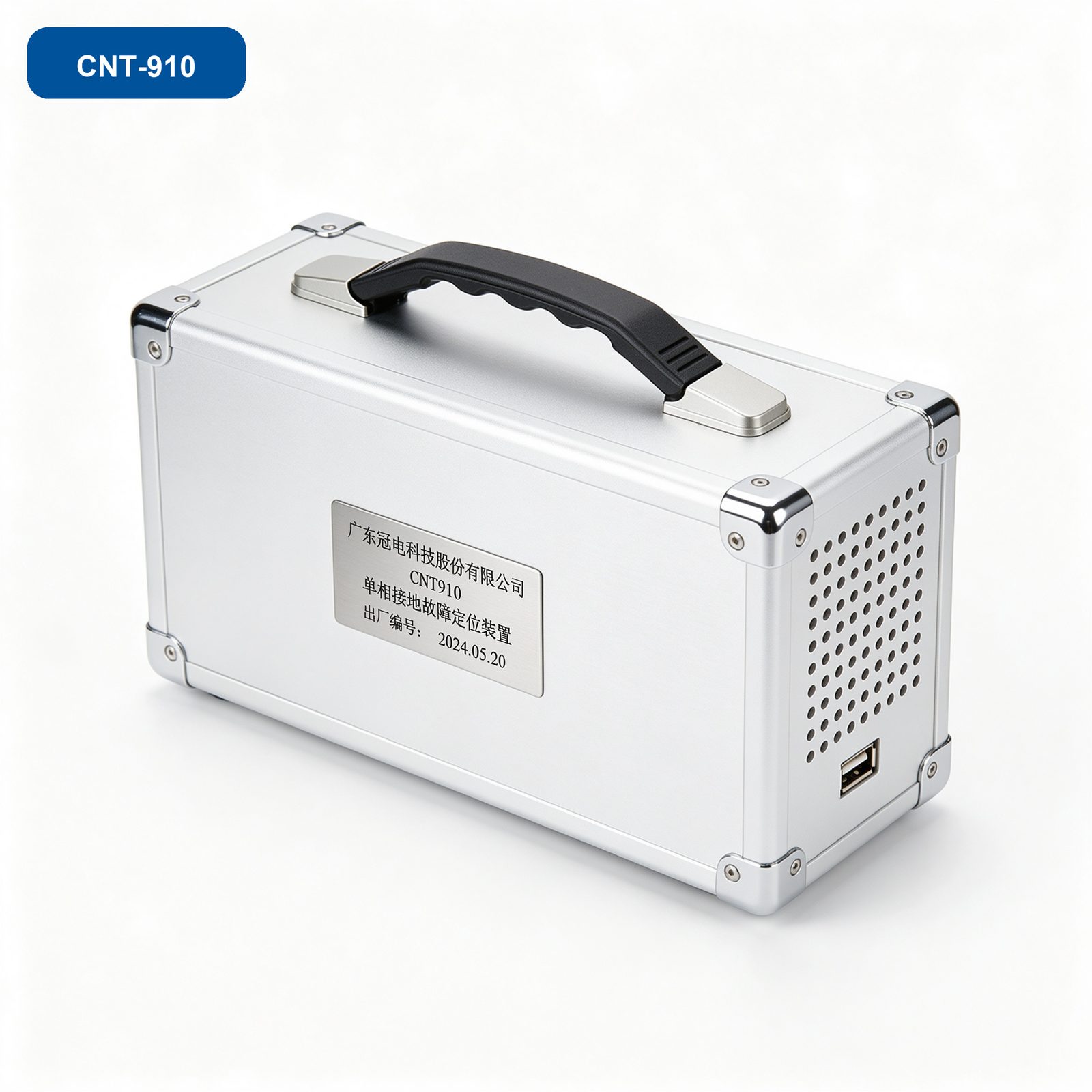

CNT910 单相接地故障定位装置
Single-phase Grounding Fault Locator
单相接地故障定位装置适用于6-35kV架空线路单相接地故障的精确定位。整套设备由发射机、传感器和接收机组成，在故障线路停运后，由发射机向线路施加超低频高压信号使故障重现，在线路沿途用绝缘杆将传感器挂在线路上检测信号，并通过无线方式向接收机传输数据。在故障点前电流持续存在，故障点后电流消失，可先粗略分段再精确定点，快速确定故障位置。
核心特点
- ✓ 适用于6-35kV架空线路单相金属性接地、经电弧接地、经过渡电阻接地等多种故障
- ✓ 二分法检测，不需要全线巡查，缩短故障检测时间
- ✓ 超低频1Hz信号源，避免系统分布电容影响，能对高阻值故障定位
- ✓ 传感器开口设计，无需闭合，方便在线路上挂接
- ✓ 传感器与接收机无线通讯传输，安全可靠
- ✓ 可检测线路负荷电流（0-1000A），兼具有损检测功能
核心优势
精确定位
定位精度达0.2米，故障点前电流持续、故障点后电流消失，快速确定故障位置。
超低频信号
采用1Hz超低频信号源，频率越低受系统分布电容影响越小，可对高阻值故障进行定位。
二分法检测
采用二分法分段检测，无需全线巡查，大幅缩短故障检测时间。
无线传输
传感器与接收机之间采用433MHz无线通讯，传输距离≥30米，地面安全操作。
多种故障类型
检测金属性接地、经电弧接地、经过渡电阻接地等多种接地故障形式。
安全保护
地面通过绝缘杆操作，装置内置熔断保护，确保人身安全；高压启动闭锁功能。
技术参数
| 适用电压等级 | 6-35kV架空线路 |
| 定位精度 | 0.2米 |
| 发射机输出频率 | 1Hz超低频 |
| 开路电压 | 基波有效值0~2800V |
| 脉动直流输出 | 0~8kV（相当于10kV线路相电压峰值） |
| 电流测试范围 | 100mA |
| 信号输出范围 | 0~100mA，精度±1mA |
| 接地故障测量范围 | 接地电阻≤500kΩ |
| 检测线路长度 | ≥120km |
| 传感器检测范围 | 0.1mA~100.0mA |
| 传感器精度 | ±1%±3dgt |
| 无线通讯频率 | 433MHz |
| 无线通讯距离 | ≥30m |
| 发射机输出功率 | 最高900W |
| 发射机电源 | AC 220V市电，可接发电机（≥1500W） |
| 工作环境温度 | -30℃~70℃ |
| 发射机重量 | 15kg |
| 发射机体积 | 455×335×310mm |
核心组件
测试信号发生器（发射机）
信号发射传感器
信号接收器
测试输出线（短线/长线）
测试地连接线
保护接地线
电源线
绝缘杆
接地钎
便携铝箱、使用说明书、合格证
应用场景
配网架空线路单相接地故障定位
小电流接地系统故障排查
电缆分支线路故障点查找
高阻接地故障定位
线路检修后故障复测
配电网故障巡检
产品详情
工作原理
当线路发生接地故障停运后，发射机向故障线路注入超低频1Hz异频复合信号，电流流经故障线路在接地点入地并通过大地返回发射机形成回路。在线路沿线将传感器通过绝缘杆挂接在线路上检测电流，传感器采用高灵敏度磁路无需闭合，自动调零后将模拟信号转为数字信号通过433MHz无线方式发送至接收机。在故障点前电流持续存在，故障点后电流消失，通过二分法分段检测快速精确定位故障点。
应用场景
适用于6-35kV小电流接地系统配电网，检测架空线路的单相金属性接地、经电弧接地、经过渡电阻接地等多种故障，特别适用于有电缆分支的故障线路定位。
执行标准
- DL/T 872-2016《小电流接地系统单相接地故障选线装置技术条件》
- GB 50150-2016《电气装置安装工程电气设备交接试验标准》
包装清单
- 质保期限：整机免费保修 12 个月，终身维护
- 技术支持：7×24小时电话技术支持
- 现场服务：省内48小时、省外72小时到达现场
- 安装指导：提供现场安装指导和培训
- 备件供应：长期供应易损备件
售后服务
- 质保期限：整机免费保修 12 个月，终身维护
- 技术支持：7×24小时电话技术支持
- 现场服务：省内48小时、省外72小时到达现场
- 安装指导：提供现场安装指导和培训
- 备件供应：长期供应密封件等易损备件
需要了解更多产品信息？
致电 400-6611-383，我们的技术工程师将为您提供专业的产品选型和方案建议
