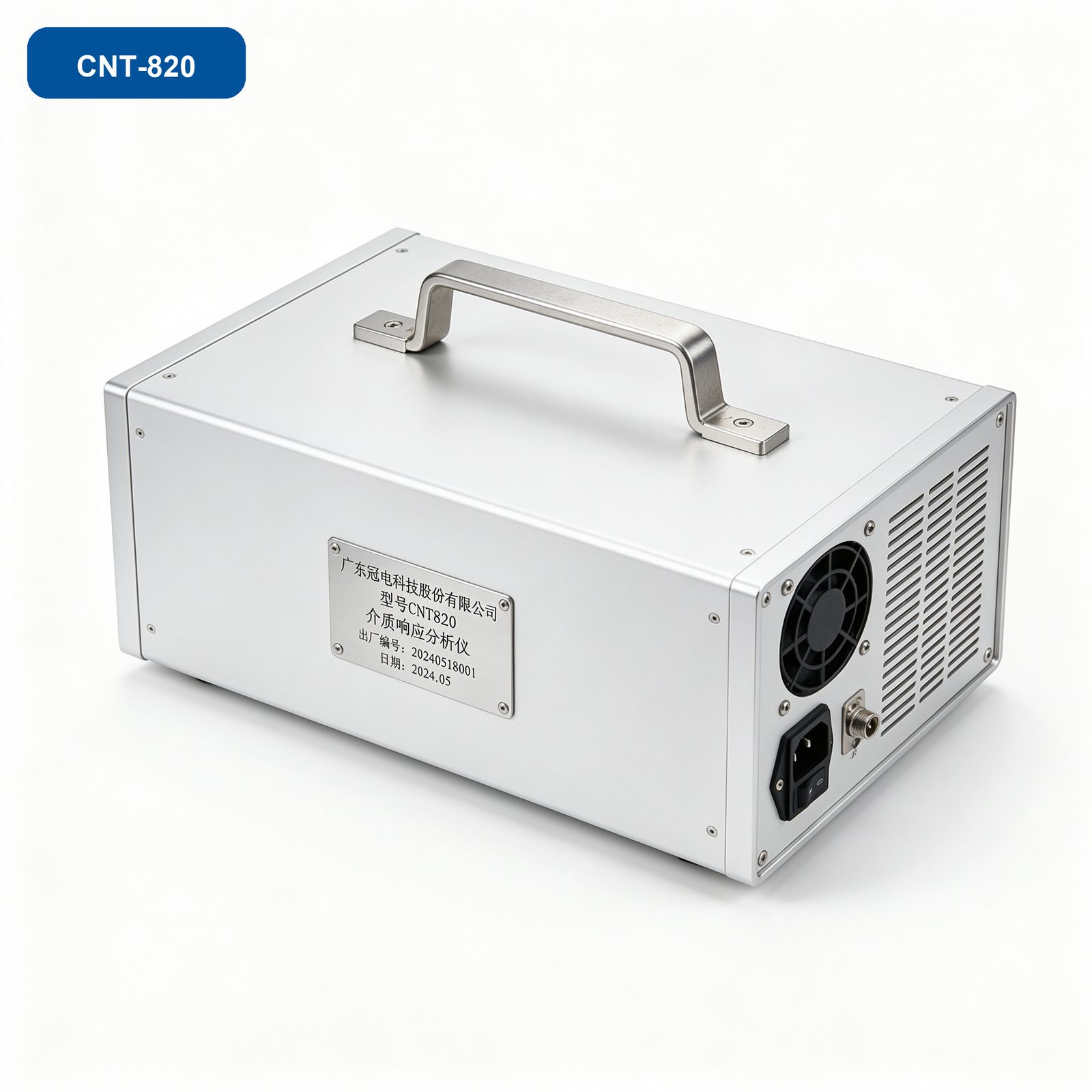

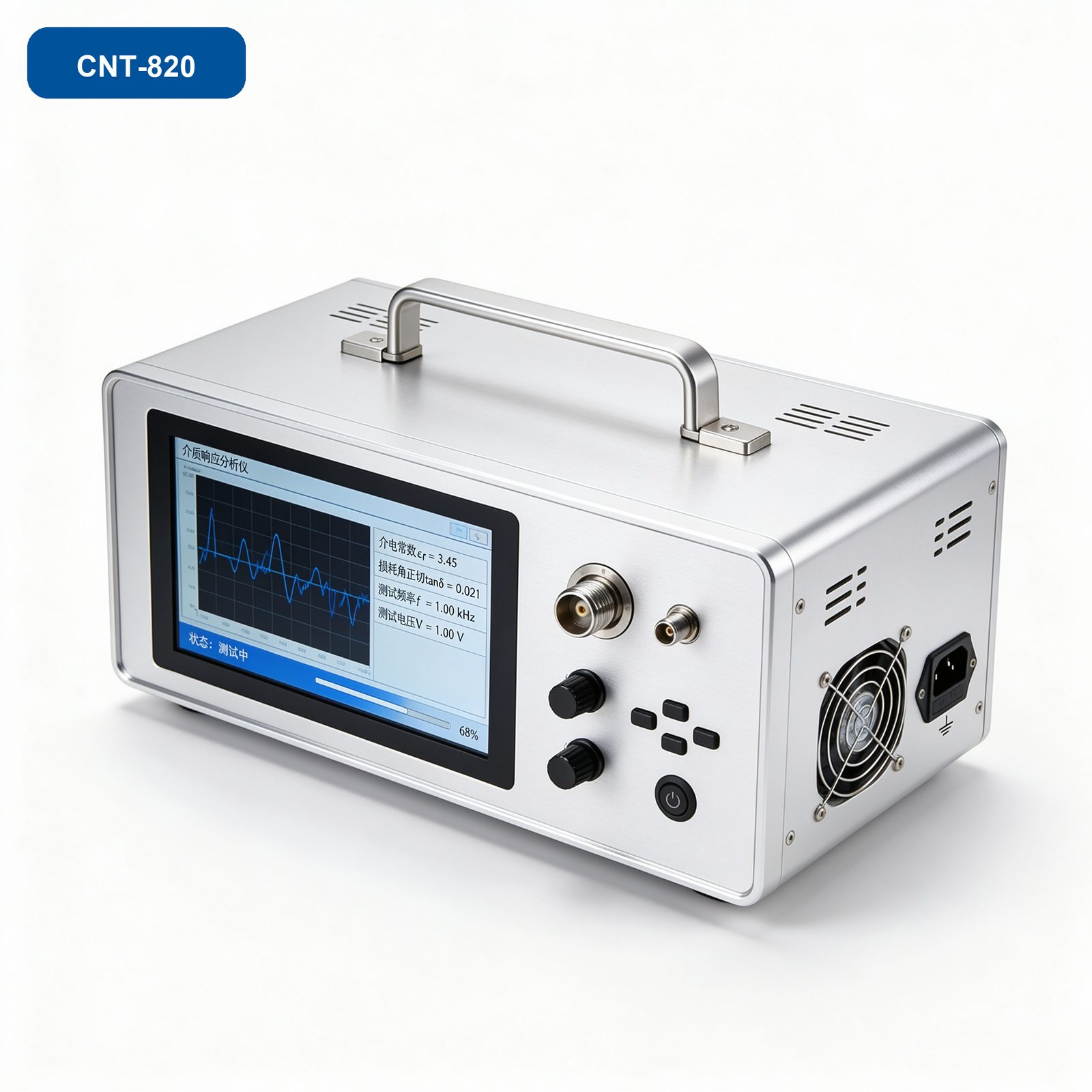

CNT820介质响应分析仪
CNT820 介质响应分析仪
Dielectric Response Analyzer
介质响应分析仪是基于DFR（介电频率响应，又称FDS频域介电谱）的革命性绝缘诊断仪器，通过PDC极化去极化电流测试和FDS频域介电谱测试，对变压器绝缘纸/纸板水含量进行测试分析。该仪器可在宽频率范围内精确测量介质损耗因数和电容值，自动适配以确定固体绝缘中的水分含量，依据IEC 60422标准评估绝缘纸/纸板状况，为变压器状态检修提供可靠依据。
核心特点
- ✓ PDC极化去极化电流与FDS频域介电谱双模式测试
- ✓ 双通道输入，可同时进行双通道测试
- ✓ 宽频率范围测量，10μHz~5kHz，实现高测量准确度
- ✓ 自动适配算法，评估绝缘纸/纸板水分含量
- ✓ 支持基本模式和专家模式两种水分评估方式
- ✓ USB接口连接计算机，配套分析软件
核心优势
双模式测量
兼具FDS频域法与PDC时域法优点，高频段FDS测量，低频段PDC换算，全面评估绝缘状态。
水分含量评估
依据IEC 60422标准，自动分析油/纸绝缘系统中水分含量，给出干燥/中度湿/潮湿/极度湿评估。
双通道同步
两个测量通道可独立同时测量，支持联机和脱机两种工作模式。
宽频高精度
10μHz~5kHz超宽频率范围，介损因数分辨率达10⁻⁶，电容准确度0.5%+1pF。
智能适配算法
将测量数据与模型化介质响应进行比对，自动计算几何数据、水分含量及油导电率。
温度补偿
精确的温度补偿算法，可在不同绝缘温度下进行精确测量。
技术参数
| 测量电压 | ±200V峰值 |
| 最大连续输出电流 | ±50mA峰值 |
| 介损因数范围 | 0~10，分辨率10⁻⁶ |
| 介损因数准确度 | 1mHz |
| 电容测量范围 | 10pF~100μF |
| 电容准确度 | 0.5%+1pF |
| PDC时域电流范围 | ±20mA，分辨率0.1pA |
| PDC准确度 | 0.5%±1pA |
| FDS+PDC结合频率范围 | 10μHz~5kHz |
| 测量通道 | 双通道，可独立同时测量 |
| 工作温度 | -10℃~+55℃ |
| 相对湿度 | 0%~95%，不结露 |
| 通信接口 | USB 2.0 |
核心组件
介质响应分析仪主机
测试线（信号输入、响应线、接地屏蔽线）
专用接线钳
专用接地连接头
电源线
通信线
配套分析软件
使用说明书
产品出厂检测报告
保修卡
应用场景
变压器绝缘纸/纸板水含量测试
油浸纸绝缘（互感器/套管/电缆）水含量分析
变压器绝缘老化评估
OIP/RBP/RIP高压套管缺陷检测
发电机/电动机/电缆绝缘缺陷诊断
变压器状态检修与寿命评估
产品详情
工作原理
介质响应分析仪结合时域极化电流（PDC）方法与频域频谱分析（FDS）方法。在高频段采用FDS方法测量介质损耗因数，在低频段采用PDC方法获得的结果换算到频域并计算出介质损耗因数的频率特性。通过适配算法将测量数据与模型化介质响应进行比对，自动计算绝缘几何数据、水分含量以及油导电率，从而评估油/纸绝缘系统中的水分含量和老化状态。
应用场景
适用于电力变压器、纸绝缘电缆、套管、互感器等油浸纸绝缘设备的绝缘诊断，特别是变压器绝缘纸/纸板水含量测试分析，依据IEC 60422标准评估绝缘状况，为状态检修提供维护依据。
执行标准
- IEC 60422《矿物绝缘油中抗氧化剂的检测和评估导则》（绝缘纸/纸板水分评估参考）
- DL/T 1994-2019《电力设备介质响应试验导则》
- GB/T 25295-2010《电气设备安全设计导则》
包装清单
- 质保期限：整机免费保修 12 个月，终身维护
- 技术支持：7×24小时电话技术支持
- 现场服务：省内48小时、省外72小时到达现场
- 安装指导：提供现场安装指导和培训
- 备件供应：长期供应易损备件
售后服务
- 质保期限：整机免费保修 12 个月，终身维护
- 技术支持：7×24小时电话技术支持
- 现场服务：省内48小时、省外72小时到达现场
- 安装指导：提供现场安装指导和培训
- 备件供应：长期供应密封件等易损备件
需要了解更多产品信息？
致电 400-6611-383，我们的技术工程师将为您提供专业的产品选型和方案建议
核心特点
- PDC极化去极化电流与FDS频域介电谱双模式测试
- 双通道输入，可同时进行双通道测试
- 宽频率范围测量，10μHz~5kHz，实现高测量准确度
- 自动适配算法，评估绝缘纸/纸板水分含量
- 支持基本模式和专家模式两种水分评估方式
- USB接口连接计算机，配套分析软件
核心优势
兼具FDS频域法与PDC时域法优点，高频段FDS测量，低频段PDC换算，全面评估绝缘状态。
依据IEC 60422标准，自动分析油/纸绝缘系统中水分含量，给出干燥/中度湿/潮湿/极度湿评估。
两个测量通道可独立同时测量，支持联机和脱机两种工作模式。
10μHz~5kHz超宽频率范围，介损因数分辨率达10⁻⁶，电容准确度0.5%+1pF。
将测量数据与模型化介质响应进行比对，自动计算几何数据、水分含量及油导电率。
精确的温度补偿算法，可在不同绝缘温度下进行精确测量。
技术参数
| 测量电压 | ±200V峰值 |
| 最大连续输出电流 | ±50mA峰值 |
| 介损因数范围 | 0~10，分辨率10⁻⁶ |
| 介损因数准确度 | 1mHz |
| 电容测量范围 | 10pF~100μF |
| 电容准确度 | 0.5%+1pF |
| PDC时域电流范围 | ±20mA，分辨率0.1pA |
| PDC准确度 | 0.5%±1pA |
| FDS+PDC结合频率范围 | 10μHz~5kHz |
| 测量通道 | 双通道，可独立同时测量 |
| 工作温度 | -10℃~+55℃ |
| 相对湿度 | 0%~95%，不结露 |
| 通信接口 | USB 2.0 |
核心组件
- 介质响应分析仪主机
- 测试线（信号输入、响应线、接地屏蔽线）
- 专用接线钳
- 专用接地连接头
- 电源线
- 通信线
- 配套分析软件
- 使用说明书
- 产品出厂检测报告
- 保修卡
应用场景
产品概述
介质响应分析仪是基于DFR（介电频率响应，又称FDS频域介电谱）的革命性绝缘诊断仪器，通过PDC极化去极化电流测试和FDS频域介电谱测试，对变压器绝缘纸/纸板水含量进行测试分析。该仪器可在宽频率范围内精确测量介质损耗因数和电容值，自动适配以确定固体绝缘中的水分含量，依据IEC 60422标准评估绝缘纸/纸板状况，为变压器状态检修提供可靠依据。
