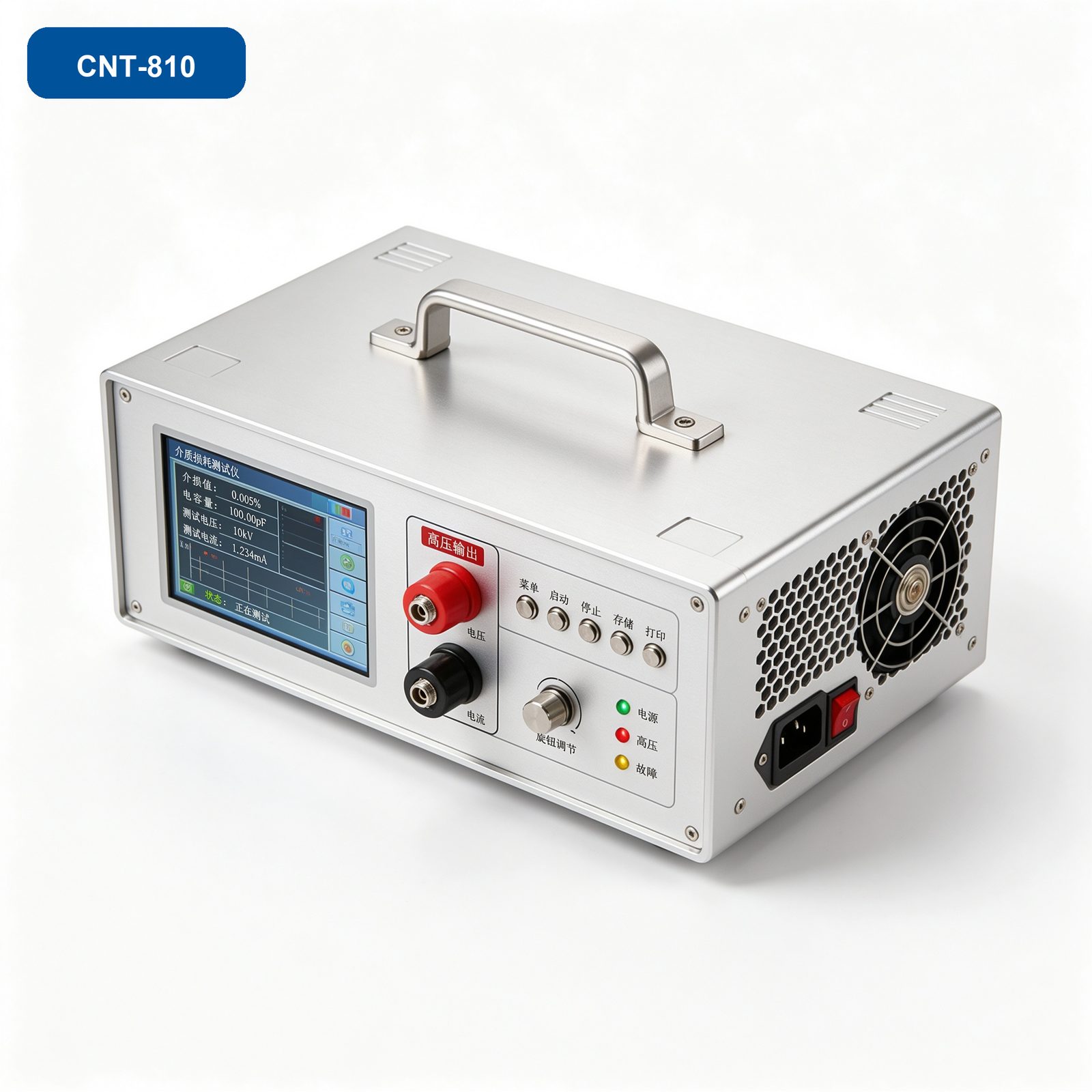

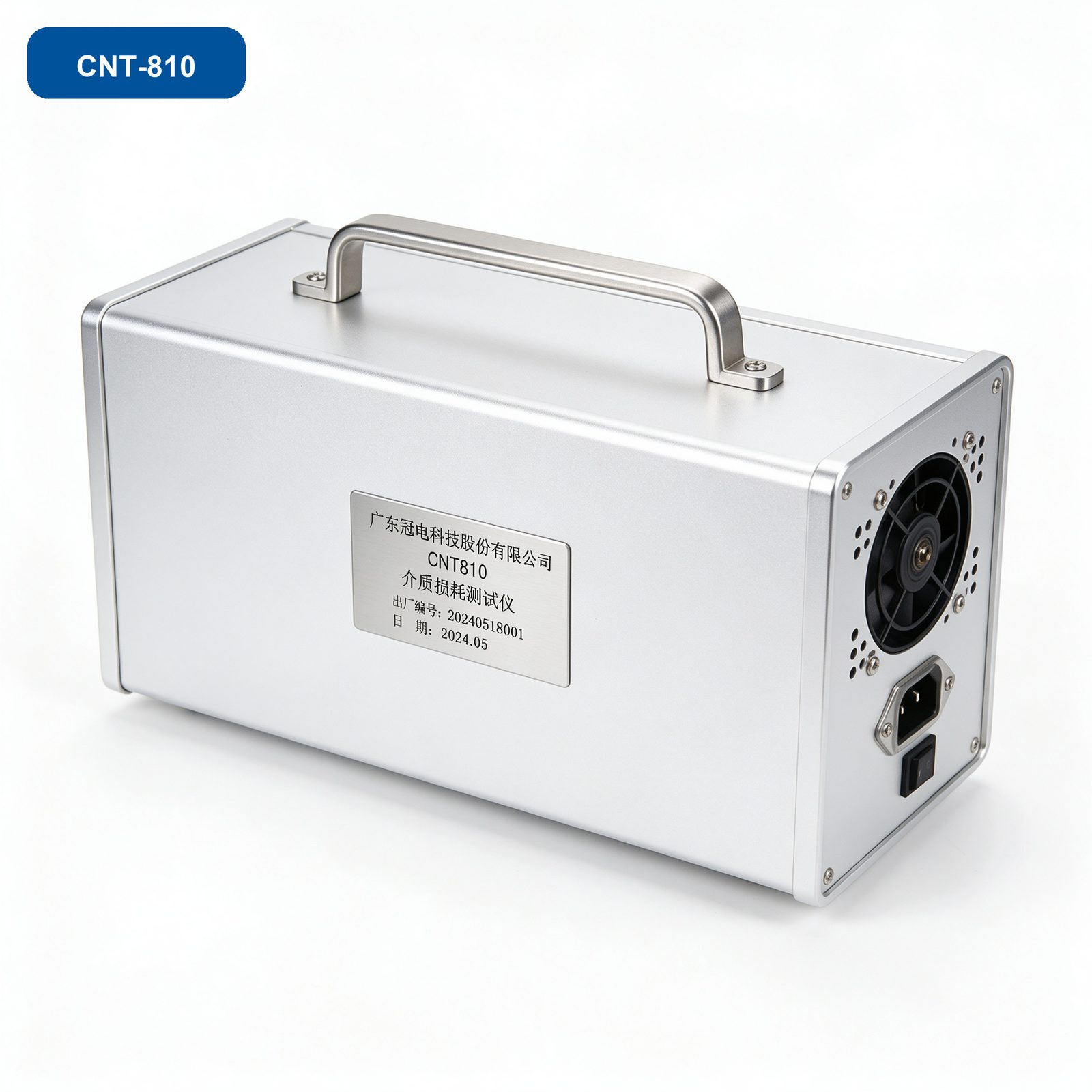

CNT810介质损耗测试仪
CNT810 介质损耗测试仪
Dielectric Loss Tester
介质损耗测试仪是一款专为电力系统中介质损耗（tanδ）和电容值精确测量而设计的高级测试设备。仪器采用变频电源技术，利用单片机和现代化电子技术进行自动频率变换、模/数转换和数据运算，达到抗干扰能力强、测试速度快、精度高、全自动数字化、操作简便的特点。电源采用大功率开关电源，输出45Hz和55Hz纯正弦波，自动加压，可提供最高10kV电压，自动滤除50Hz干扰，适用于变电站等电磁干扰大的现场测试。广泛适用于电力行业中变压器、互感器、套管、电容器、避雷器等设备的介损测量。
核心特点
- ✓ 变频抗干扰技术，200%干扰下仍能达到测量准确度
- ✓ 一体化机型，内附标准电容和高压电源，便于现场测试
- ✓ 正/反接线、内/外标准电容和内/外试验电压多种方式
- ✓ 全自动电感、电容、电阻试品识别测量，角度显示
- ✓ CVT自激法测试功能，一次测量C1/C2电容和介损全部测出
- ✓ 接地保护、过流保护、触电保护多重安全防护
核心优势
变频抗干扰
采用45/55Hz自动双变频技术，在200%工频干扰下仍能保证测量准确度，适用于强电磁干扰现场。
一体化设计
内置标准电容器、高压电源和测量电路，减少现场接线，提高测试效率。
CVT自激法测试
专设CVT自激法低压输出端子，一次接线可同时测出C1和C2的电容量和介损。
全自动测量
微处理器控制，自动识别电容、电感、电阻试品类型，自动升降压和数据运算。
多重安全保护
接地保护、过流保护、触电保护功能，确保试验人员和设备安全。
数据管理
自带微型热敏打印机和RS232接口，支持数据存储、打印和计算机通信。
技术参数
| 电容量测量准确度 | Cx: ±(读数×1%+2pF) |
| 介质损耗测量准确度 | tgδ: ±(读数×1%+0.00040) |
| 抗干扰指标 | 变频抗干扰，最大抗干扰达200% |
| 电容量范围 | 内施高压: 3pF~60000pF/10kV, 60pF~1.2μF/0.5kV |
| 外施高压电容量范围 | 3pF~1.5μF/10kV, 60pF~30μF/0.5kV |
| 分辨率 | 最高0.001pF，4位有效数字 |
| tgδ范围 | 不限，分辨率0.001%，电容/电感/电阻自动识别 |
| 试验频率 | 45~65Hz整数频率，49/51Hz、45/55Hz自动双变频 |
| 频率精度 | ±0.01Hz |
| 内施高压范围 | 0.5~10kV，最大输出电流200mA |
| 电压精度 | ±(1.5%×读数+10V)，电压分辨率1V |
| CVT自激法低压输出 | 输出电压3~50V，输出电流3~30A |
| 输入电源 | 180V~270VAC，50Hz/60Hz±1% |
| 计算机接口 | RS232标准接口 |
| 环境温度 | -15℃~60℃ |
| 相对湿度 | ≤90%，不结露 |
核心组件
介质损耗测试仪主机
高压电缆
低压电缆
电源线
地线
CVT测试线
打印纸
使用说明书
产品合格证
出厂试验报告
应用场景
变压器介损及电容量测量
互感器介损测试
电力套管介损测量
并联电容器电容量测试
避雷器介损检测
变电站交接及预防性试验
产品详情
工作原理
介质损耗测试仪采用复数电流法测量电容、介质损耗及其它参数。仪器在高压电源侧将高压分两路，一路给机内标准电容CN（介损极小，视为纯容性电流基准），另一路给被测品Cx。试品电流Icx通过采样电阻采入机内，分解为水平分量和垂直分量，通过计算两分量的比值得到tgδ值。采用变频技术消除现场50Hz工频干扰，通过45Hz和55Hz两个频率点各测一次后推算50Hz等效数据，实现强干扰环境下的准确测量。
应用场景
广泛适用于电力行业中变压器、互感器、套管、电容器、避雷器等高压设备的介损及电容量测量，是电工制造、电气设备安装、交接和预防性试验中的基本测试项目。
执行标准
- DL/T 474.3《现场绝缘试验实施导则 第3部分：介质损耗因数tanδ试验》
- GB/T 17627《低压电气设备的绝缘试验》
- GB 50150《电气装置安装工程电气设备交接试验标准》
包装清单
- 质保期限：整机免费保修 12 个月，终身维护
- 技术支持：7×24小时电话技术支持
- 现场服务：省内48小时、省外72小时到达现场
- 安装指导：提供现场安装指导和培训
- 备件供应：长期供应易损备件
售后服务
- 质保期限：整机免费保修 12 个月，终身维护
- 技术支持：7×24小时电话技术支持
- 现场服务：省内48小时、省外72小时到达现场
- 安装指导：提供现场安装指导和培训
- 备件供应：长期供应密封件等易损备件
需要了解更多产品信息？
致电 400-6611-383，我们的技术工程师将为您提供专业的产品选型和方案建议
核心特点
- 变频抗干扰技术，200%干扰下仍能达到测量准确度
- 一体化机型，内附标准电容和高压电源，便于现场测试
- 正/反接线、内/外标准电容和内/外试验电压多种方式
- 全自动电感、电容、电阻试品识别测量，角度显示
- CVT自激法测试功能，一次测量C1/C2电容和介损全部测出
- 接地保护、过流保护、触电保护多重安全防护
核心优势
采用45/55Hz自动双变频技术，在200%工频干扰下仍能保证测量准确度，适用于强电磁干扰现场。
内置标准电容器、高压电源和测量电路，减少现场接线，提高测试效率。
专设CVT自激法低压输出端子，一次接线可同时测出C1和C2的电容量和介损。
微处理器控制，自动识别电容、电感、电阻试品类型，自动升降压和数据运算。
接地保护、过流保护、触电保护功能，确保试验人员和设备安全。
自带微型热敏打印机和RS232接口，支持数据存储、打印和计算机通信。
技术参数
| 电容量测量准确度 | Cx: ±(读数×1%+2pF) |
| 介质损耗测量准确度 | tgδ: ±(读数×1%+0.00040) |
| 抗干扰指标 | 变频抗干扰，最大抗干扰达200% |
| 电容量范围 | 内施高压: 3pF~60000pF/10kV, 60pF~1.2μF/0.5kV |
| 外施高压电容量范围 | 3pF~1.5μF/10kV, 60pF~30μF/0.5kV |
| 分辨率 | 最高0.001pF，4位有效数字 |
| tgδ范围 | 不限，分辨率0.001%，电容/电感/电阻自动识别 |
| 试验频率 | 45~65Hz整数频率，49/51Hz、45/55Hz自动双变频 |
| 频率精度 | ±0.01Hz |
| 内施高压范围 | 0.5~10kV，最大输出电流200mA |
| 电压精度 | ±(1.5%×读数+10V)，电压分辨率1V |
| CVT自激法低压输出 | 输出电压3~50V，输出电流3~30A |
| 输入电源 | 180V~270VAC，50Hz/60Hz±1% |
| 计算机接口 | RS232标准接口 |
| 环境温度 | -15℃~60℃ |
| 相对湿度 | ≤90%，不结露 |
核心组件
- 介质损耗测试仪主机
- 高压电缆
- 低压电缆
- 电源线
- 地线
- CVT测试线
- 打印纸
- 使用说明书
- 产品合格证
- 出厂试验报告
应用场景
产品概述
介质损耗测试仪是一款专为电力系统中介质损耗（tanδ）和电容值精确测量而设计的高级测试设备。仪器采用变频电源技术，利用单片机和现代化电子技术进行自动频率变换、模/数转换和数据运算，达到抗干扰能力强、测试速度快、精度高、全自动数字化、操作简便的特点。电源采用大功率开关电源，输出45Hz和55Hz纯正弦波，自动加压，可提供最高10kV电压，自动滤除50Hz干扰，适用于变电站等电磁干扰大的现场测试。广泛适用于电力行业中变压器、互感器、套管、电容器、避雷器等设备的介损测量。
