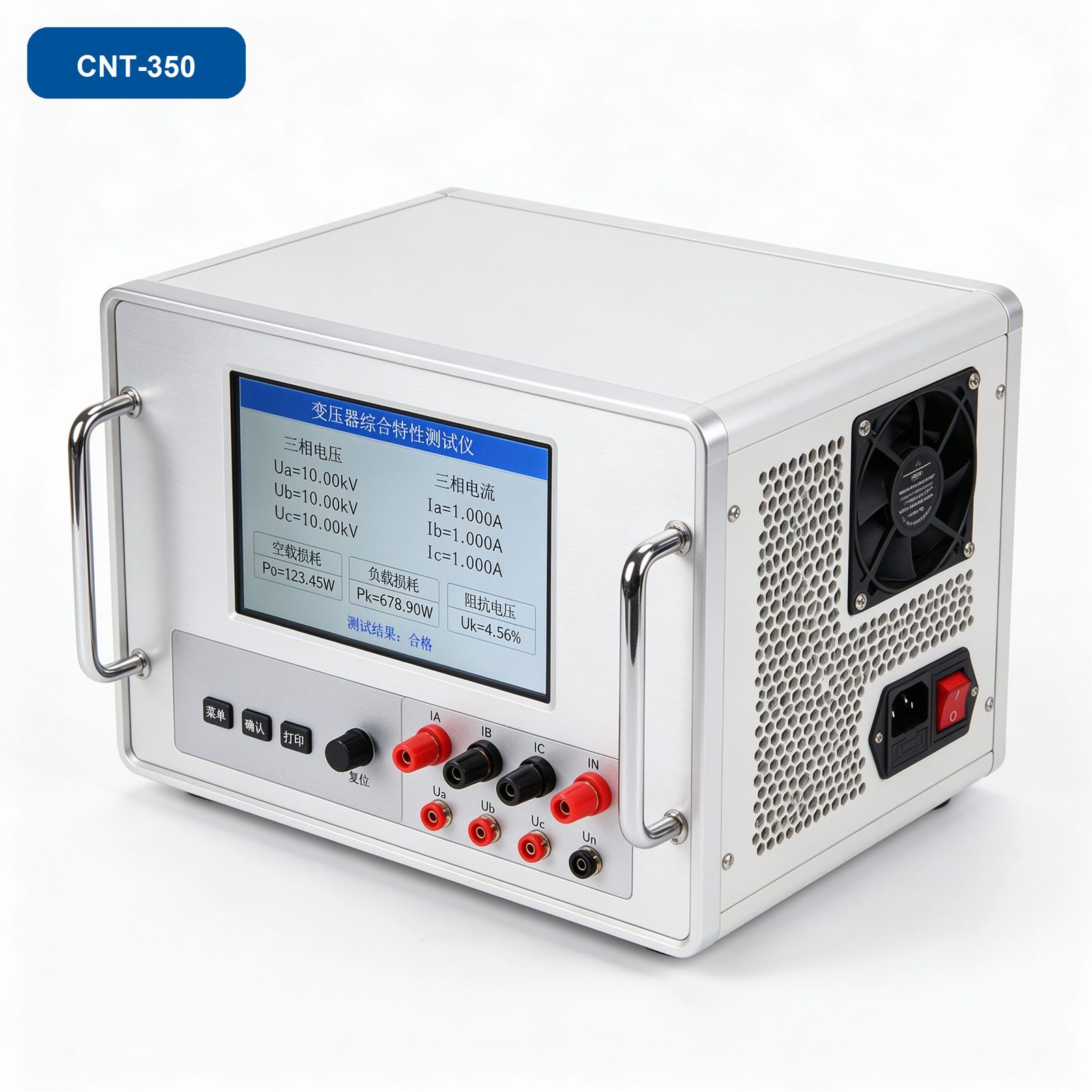

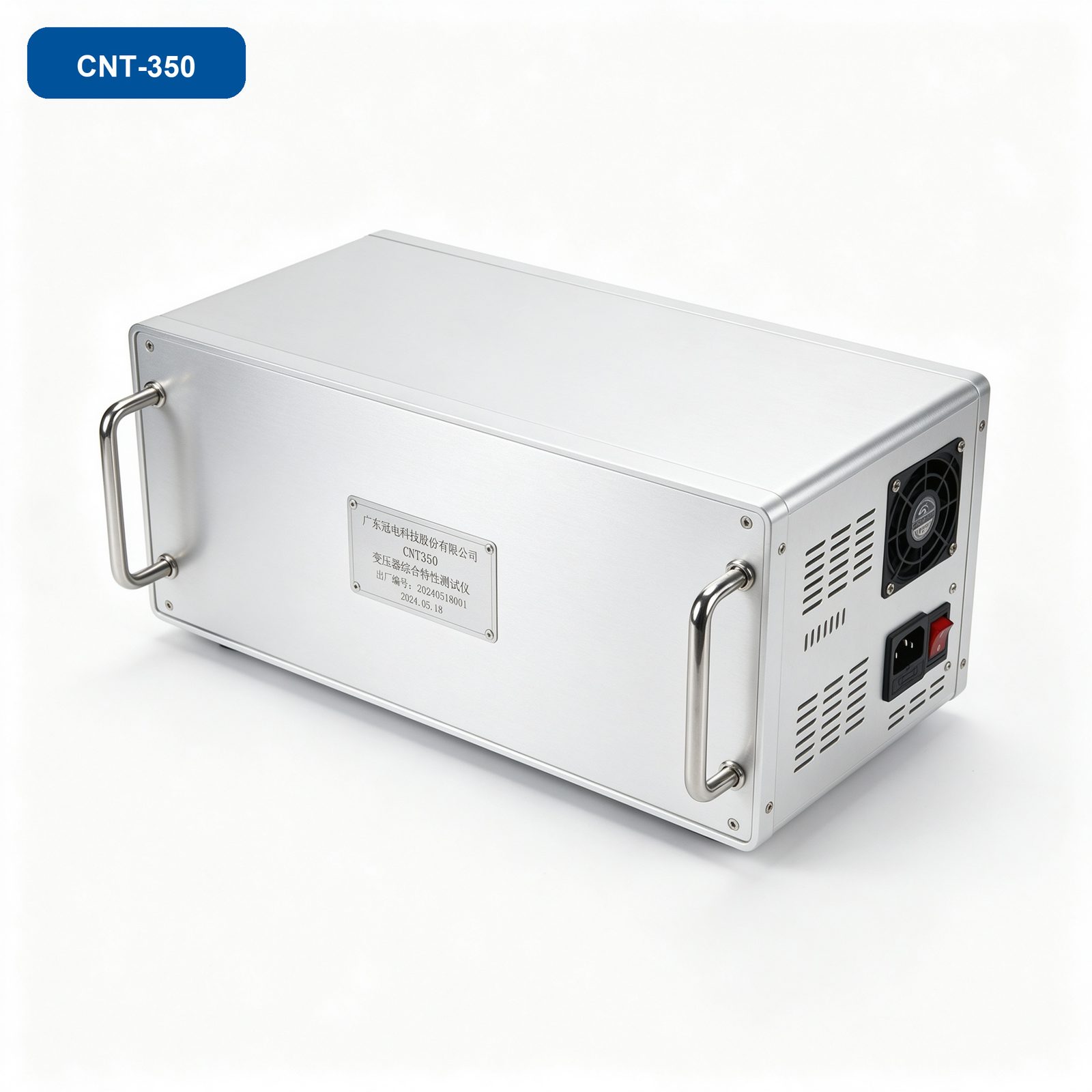

CNT350变压器综合特性测试仪
CNT350 变压器综合特性测试仪
Transformer Comprehensive Characteristic Tester
变压器综合特性测试仪集成了多种变压器性能测试功能，包括变压器变比测试、绕组直流电阻测量、空载损耗和空载电流测试、短路阻抗和负载损耗测试等，能够全面评估变压器的各项性能指标。采用高精度测量电路和先进微处理器技术，便携式设计适用于各种现场测试条件。
核心特点
- ✓ 多功能集成，集成多种变压器性能测试功能，一机多用
- ✓ 高精度测量，提供高精度的变压器参数测量
- ✓ 快速测试，短时间内完成多项测试，提高工作效率
- ✓ 一键式自动测试，简化操作流程
- ✓ 支持数据存储、导出和打印，便于记录和分析
- ✓ 具备过压、过流、短路等多重安全保护功能
核心优势
多功能集成
集成变比、直流电阻、空载损耗、短路阻抗等多项测试功能。
宽量限电压测量
电压测量范围0~750V宽量限，电流0~5A~100A内部双量程。
高精度测量
阻抗0.2级精度，功率测量精度±0.2%（CosΦ>0.2）。
大容量适配
支持20kVA~100000kVA（10~35kV）容量范围变压器测试。
数据管理
支持数据存储、导出和打印，便于记录分析测试结果。
多重安全保护
过压、过流、短路保护，保障设备与操作人员安全。
技术参数
| 电压测量范围 | 0~750V宽量限 |
| 电流测量范围 | 0~5A~100A内部双量程 |
| 容量范围 | 20kVA~100000kVA（10~35kV） |
| 阻抗精度 | 0.2级 |
| 空载损耗 | 0-100kW |
| 功率精度 | ±0.2%（CosΦ>0.2）；±0.3%（0.02 |
| 工作电源 | AC 220V±10% 50Hz±1Hz |
核心组件
测试仪主机
电源线
数据线
测试线
使用说明书
产品合格证
保修卡
装箱清单
应用场景
变压器综合特性测试
变压器空载损耗测试
变压器负载损耗测试
变电站变压器检修
变压器交接试验
变压器性能评估
产品详情
工作原理
变压器综合特性测试仪集成多种测试功能，通过高精度测量电路和先进微处理器技术，对变压器进行变比测试、绕组直流电阻测量、空载损耗和空载电流测试、短路阻抗和负载损耗测试等多项性能测试，全面评估变压器的各项性能指标。
应用场景
适用于电力系统的变电站、发电厂等场合，用于对变压器的性能进行定期检测和综合评估，特别适用于变压器的维护和检修。
执行标准
- GB/T 1094《电力变压器》系列标准
- GB/T 6451《油浸式电力变压器技术参数和要求》
- GB 50150《电气装置安装工程电气设备交接试验标准》
包装清单
- 质保期限：整机免费保修 12 个月，终身维护
- 技术支持：7×24小时电话技术支持
- 现场服务：省内48小时、省外72小时到达现场
- 安装指导：提供现场安装指导和培训
- 备件供应：长期供应易损备件
售后服务
- 质保期限：整机免费保修 12 个月，终身维护
- 技术支持：7×24小时电话技术支持
- 现场服务：省内48小时、省外72小时到达现场
- 安装指导：提供现场安装指导和培训
- 备件供应：长期供应密封件等易损备件
需要了解更多产品信息？
致电 400-6611-383，我们的技术工程师将为您提供专业的产品选型和方案建议
核心特点
- 多功能集成，集成多种变压器性能测试功能，一机多用
- 高精度测量，提供高精度的变压器参数测量
- 快速测试，短时间内完成多项测试，提高工作效率
- 一键式自动测试，简化操作流程
- 支持数据存储、导出和打印，便于记录和分析
- 具备过压、过流、短路等多重安全保护功能
核心优势
集成变比、直流电阻、空载损耗、短路阻抗等多项测试功能。
电压测量范围0~750V宽量限，电流0~5A~100A内部双量程。
阻抗0.2级精度，功率测量精度±0.2%（CosΦ>0.2）。
支持20kVA~100000kVA（10~35kV）容量范围变压器测试。
支持数据存储、导出和打印，便于记录分析测试结果。
过压、过流、短路保护，保障设备与操作人员安全。
技术参数
| 电压测量范围 | 0~750V宽量限 |
| 电流测量范围 | 0~5A~100A内部双量程 |
| 容量范围 | 20kVA~100000kVA（10~35kV） |
| 阻抗精度 | 0.2级 |
| 空载损耗 | 0-100kW |
| 功率精度 | ±0.2%（CosΦ>0.2）；±0.3%（0.02 |
| 工作电源 | AC 220V±10% 50Hz±1Hz |
核心组件
- 测试仪主机
- 电源线
- 数据线
- 测试线
- 使用说明书
- 产品合格证
- 保修卡
- 装箱清单
应用场景
产品概述
变压器综合特性测试仪集成了多种变压器性能测试功能，包括变压器变比测试、绕组直流电阻测量、空载损耗和空载电流测试、短路阻抗和负载损耗测试等，能够全面评估变压器的各项性能指标。采用高精度测量电路和先进微处理器技术，便携式设计适用于各种现场测试条件。
