CNT310变压器变比测试仪
CNT310 变压器变比测试仪
Transformer Ratio Tester
变压器变比测试仪是一款专为电力系统中变压器和互感器的变比、比差、角差测试而设计的便携式测试设备。仪器采用三相精密逆变电源，消除市电谐波影响，可自动识别变压器接线组别，支持多种特殊变压器联结组别测量，适用于变电站、发电厂等现场对变压器变比及误差进行快速准确测试。
核心特点
- ✓ 采用三相精密逆变电源，消除市电谐波影响，测量更准确
- ✓ 可测量相间夹角，自动识别变压器接线组别0-11
- ✓ 具有Z型、整流、接地、电炉、移相、平衡、斯科特、逆斯科特变测量功能
- ✓ 具有反接保护、匝间短路保护、分接开关分合不到位保护、输出全短路保护
- ✓ 输入额定参数后可自动测量变压器变比值、误差值和分接开关分接位
- ✓ 模块化液晶显示，配备打印输出、U盘接口及RS232接口
核心优势
三相精密逆变电源
消除市电谐波影响，确保变比测量结果准确可靠。
自动识别接线组别
自动识别变压器接线组别0-11，支持多种特殊联结组别测量。
多功能测量
支持Z型、斯科特、移相等多种特殊变压器变比测试。
多重保护功能
反接保护、匝间短路保护、输出全短路保护，保障设备安全。
自动测试
输入额定参数后自动完成变比、误差及分接位测量。
数据管理
配备打印输出、U盘接口及RS232接口，便于数据记录与传输。
技术参数
| 测试量程 | 0.9~10000 |
| 分辨率 | 0.0001 |
| 测量精度 | ±0.1%+2字(0.9-500)；±0.2%+2字(501-2000)；±0.5%+2字(2001-10000) |
| 输出电压 | 根据负载自动调节 |
| 工作电源 | AC 220V±10% 50±1Hz |
| 相对湿度 | ≤85% |
| 环境温度 | -10℃~40℃，不结露 |
| 防护等级 | IP54 |
核心组件

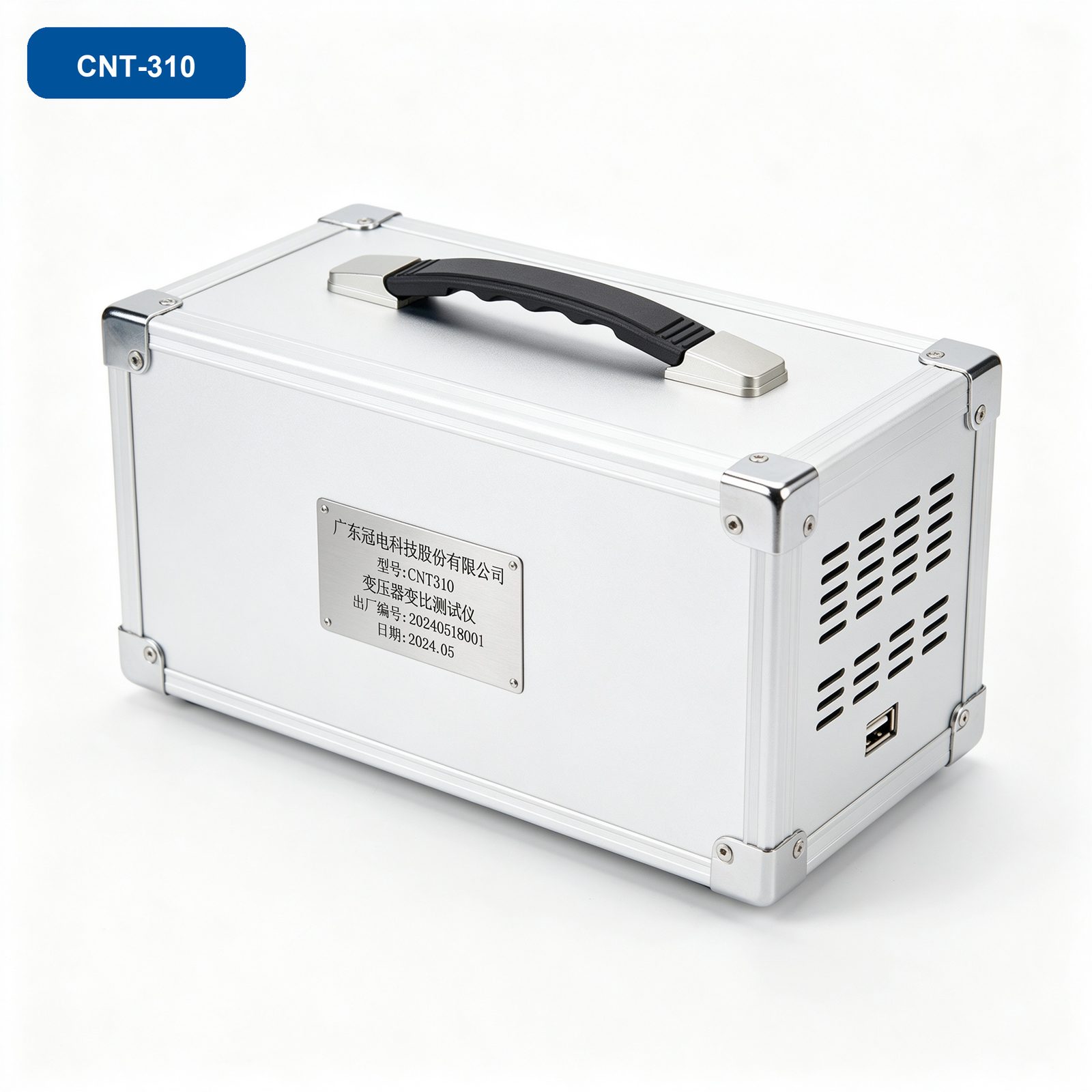

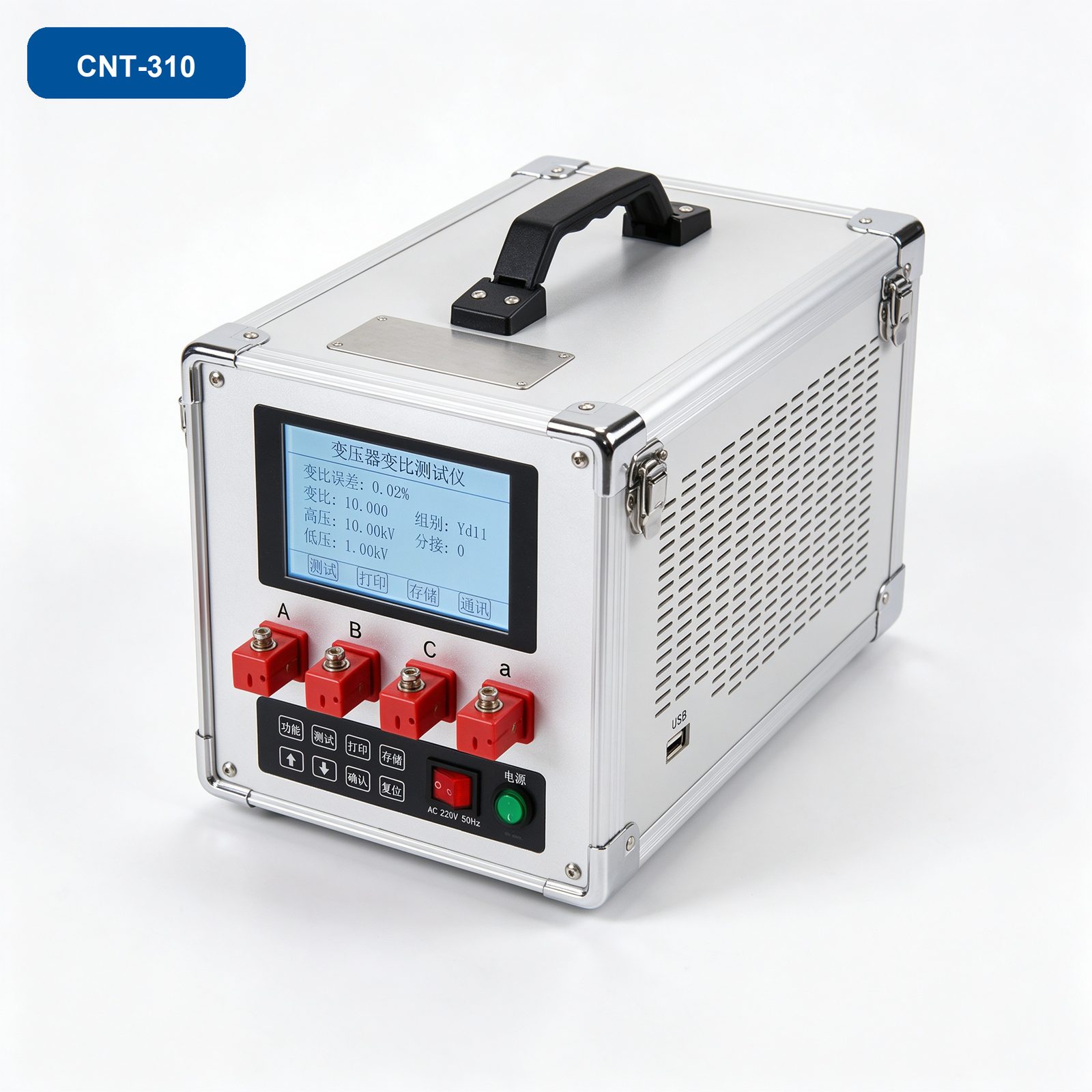

测试仪主机
电源线
数据线
使用说明书
产品合格证
保修卡
装箱清单
测试线
应用场景

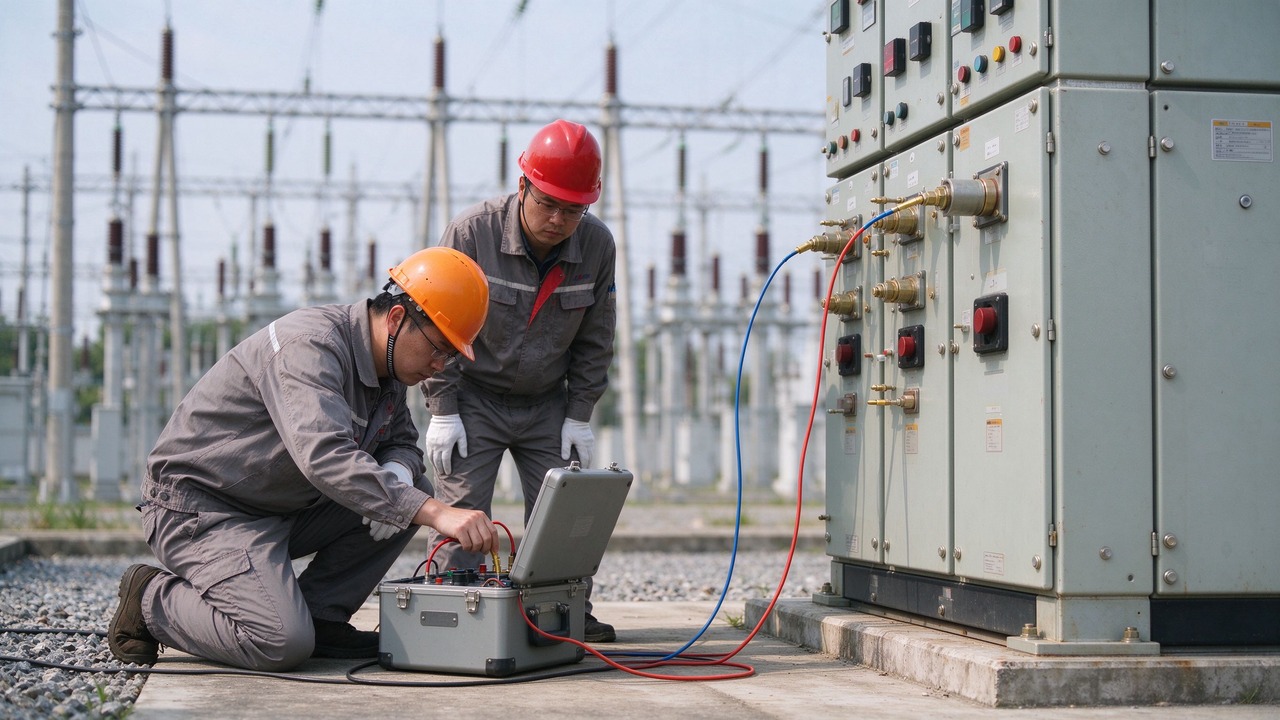

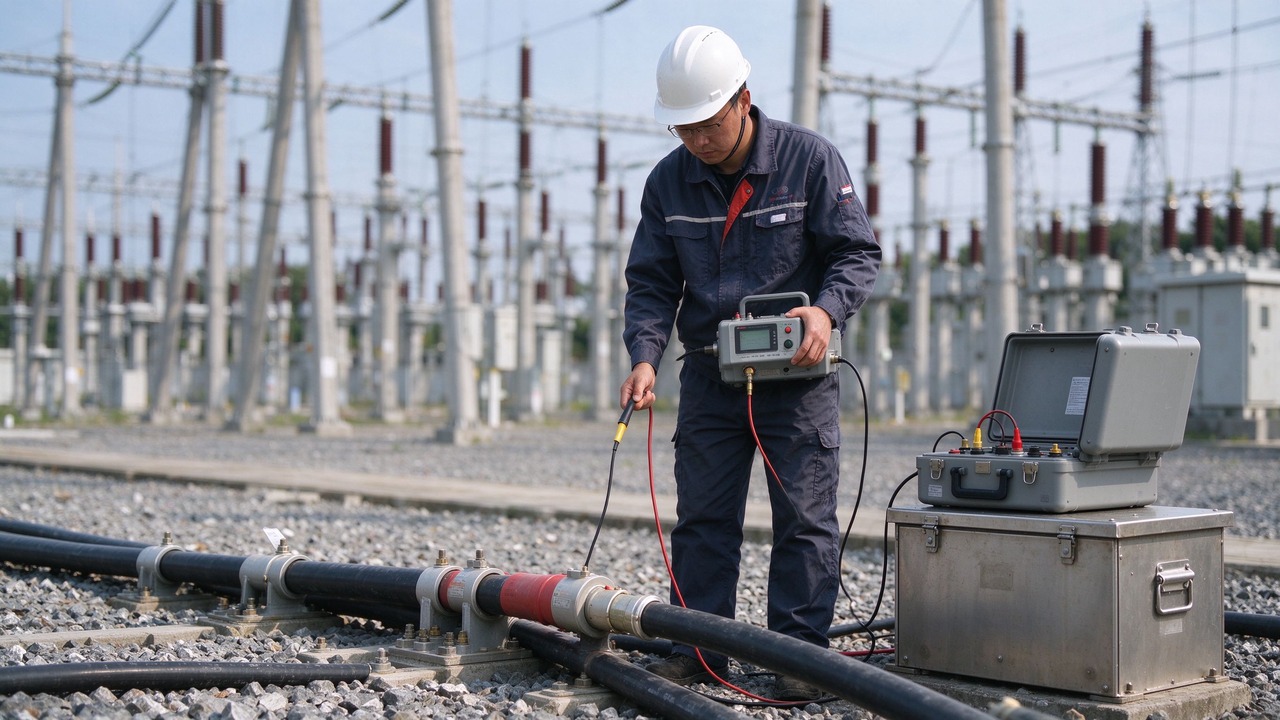

变电站变压器变比测试
发电厂变压器检修
互感器比差角差测试
变压器交接试验
变压器分接开关检查
特殊联结组别变压器测试
产品详情
工作原理
变压器变比测试仪采用三相精密逆变电源向变压器高压侧施加测试电压，测量高低压侧电压比值及相位差，计算变比误差。仪器自动识别变压器接线组别，支持多种特殊联结组别测量，通过反接保护、匝间短路保护等多重保护电路确保测试安全。
应用场景
适用于电力系统的变电站、发电厂等场合，用于对变压器和互感器的变比、比差、角差等性能参数进行测试，特别适用于变压器的维护和检修。
执行标准
- GB/T 1094.1《电力变压器 第1部分：总则》
- DL/T 911《电力变压器绕组变形的频率响应分析法》
- JJG 1056《变压器变比测试仪检定规程》
包装清单
- 质保期限：整机免费保修 12 个月，终身维护
- 技术支持：7×24小时电话技术支持
- 现场服务：省内48小时、省外72小时到达现场
- 安装指导：提供现场安装指导和培训
- 备件供应：长期供应易损备件
售后服务
- 质保期限：整机免费保修 12 个月，终身维护
- 技术支持：7×24小时电话技术支持
- 现场服务：省内48小时、省外72小时到达现场
- 安装指导：提供现场安装指导和培训
- 备件供应：长期供应密封件等易损备件
需要了解更多产品信息？
致电 400-6611-383，我们的技术工程师将为您提供专业的产品选型和方案建议
核心特点
- 采用三相精密逆变电源，消除市电谐波影响，测量更准确
- 可测量相间夹角，自动识别变压器接线组别0-11
- 具有Z型、整流、接地、电炉、移相、平衡、斯科特、逆斯科特变测量功能
- 具有反接保护、匝间短路保护、分接开关分合不到位保护、输出全短路保护
- 输入额定参数后可自动测量变压器变比值、误差值和分接开关分接位
- 模块化液晶显示，配备打印输出、U盘接口及RS232接口
核心优势
消除市电谐波影响，确保变比测量结果准确可靠。
自动识别变压器接线组别0-11，支持多种特殊联结组别测量。
支持Z型、斯科特、移相等多种特殊变压器变比测试。
反接保护、匝间短路保护、输出全短路保护，保障设备安全。
输入额定参数后自动完成变比、误差及分接位测量。
配备打印输出、U盘接口及RS232接口，便于数据记录与传输。
技术参数
| 测试量程 | 0.9~10000 |
| 分辨率 | 0.0001 |
| 测量精度 | ±0.1%+2字(0.9-500)；±0.2%+2字(501-2000)；±0.5%+2字(2001-10000) |
| 输出电压 | 根据负载自动调节 |
| 工作电源 | AC 220V±10% 50±1Hz |
| 相对湿度 | ≤85% |
| 环境温度 | -10℃~40℃，不结露 |
| 防护等级 | IP54 |
核心组件
- 测试仪主机
- 电源线
- 数据线
- 使用说明书
- 产品合格证
- 保修卡
- 装箱清单
- 测试线
应用场景
产品概述
变压器变比测试仪是一款专为电力系统中变压器和互感器的变比、比差、角差测试而设计的便携式测试设备。仪器采用三相精密逆变电源，消除市电谐波影响，可自动识别变压器接线组别，支持多种特殊变压器联结组别测量，适用于变电站、发电厂等现场对变压器变比及误差进行快速准确测试。
