CNT330变压器短路阻抗测试仪

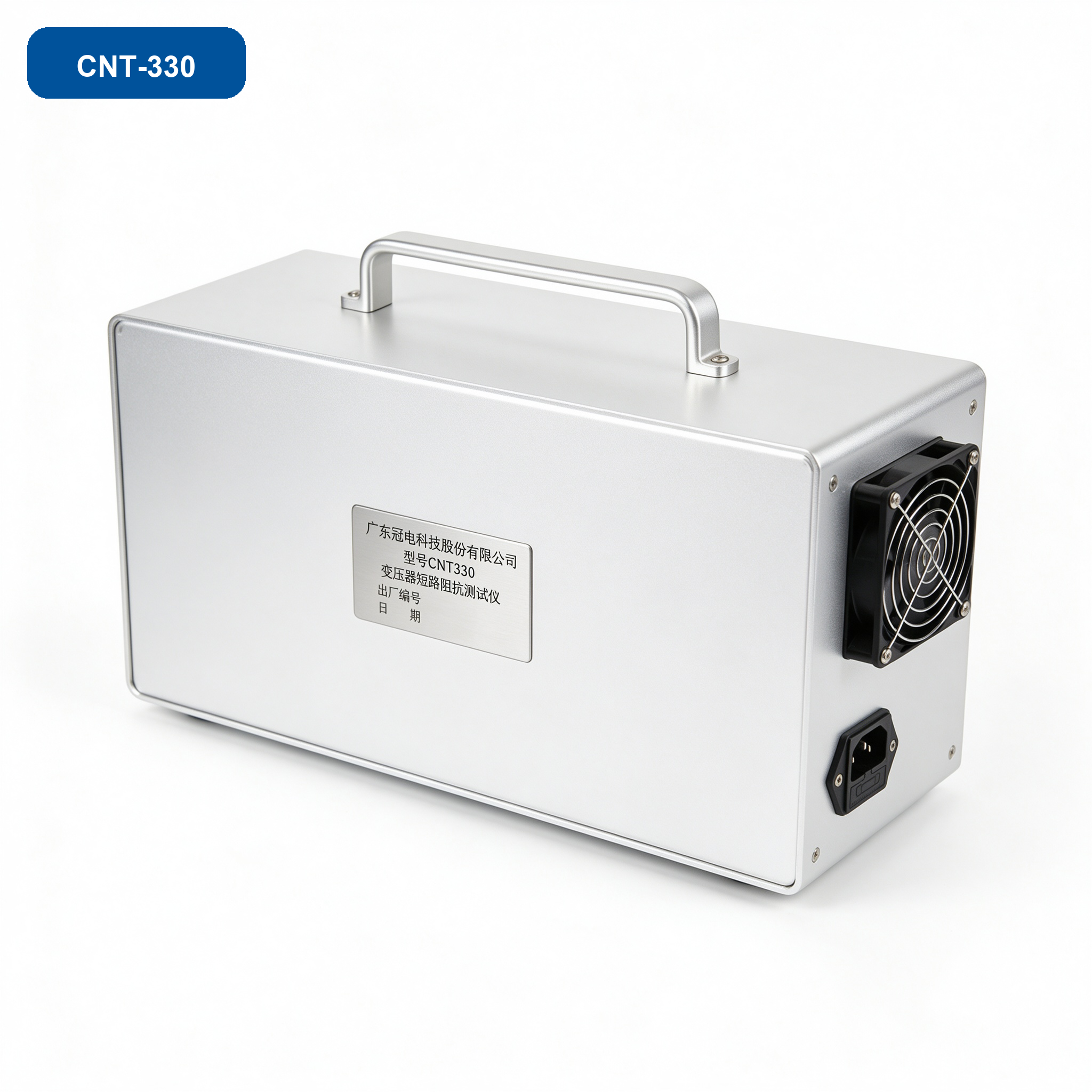

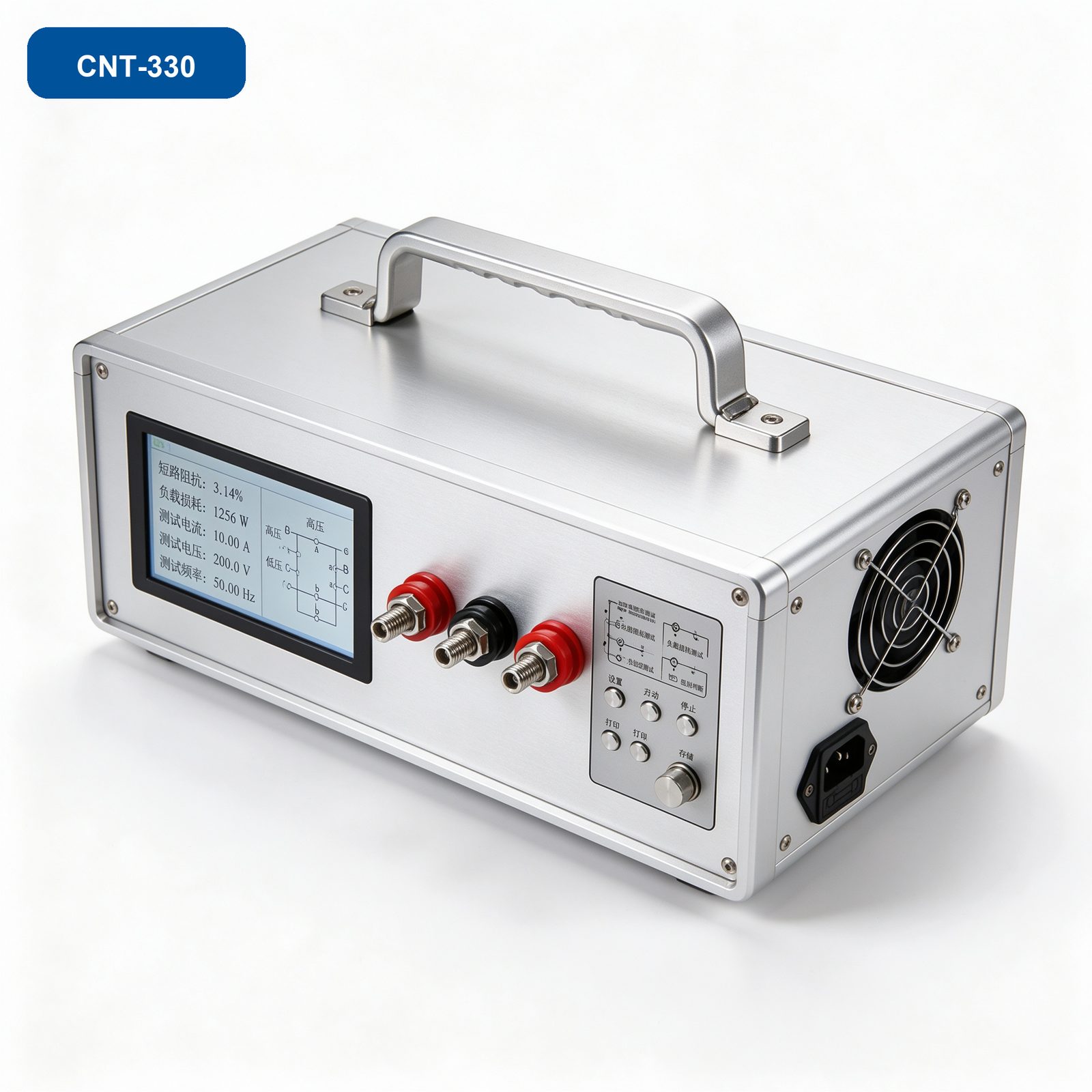

CNT330 变压器短路阻抗测试仪
Transformer Short-circuit Impedance Tester
变压器短路阻抗测试仪用于现场和试验室条件下对35kV级及以上主变压器进行低电压短路阻抗测量。仪器内部采用电压电流同步交流采样及信号数字处理技术，测量数据准确。采用单相测量方式，三次测量即可自动计算出每相的短路阻抗，特别适合现场对110kV级及以上主变压器进行低电压短路阻抗测量。
核心特点
- ✓ 仪器自带可调电源输出，单相、三相变压器只需一次接线即可完成所有绕组对测量
- ✓ 满足DL/T1093-2008电力变压器绕组变形的电抗法检测判断导则
- ✓ 采用单相测量方式，三次升压自动计算每相短路阻抗、电抗、电感值
- ✓ 内部采用锁相环技术，同步采样交流信号，测量数据准确
- ✓ 可测量电压、电流、功率、频率，支持外接CT、PT扩展量程
- ✓ 内置不掉电存储器，自带打印机，测试数据可导入计算机分析
核心优势
自带可调电源
内部电源输出0~250V/0~10A，现场无需外接大功率电源。
单相测量方式
三次升压自动计算每相短路阻抗，接线简单操作方便。
锁相环同步采样
采用锁相环技术同步采样交流信号，测量数据准确可靠。
宽量程测量
电压AC 5V~400V，电流AC 0.5A~10A，支持外接CT/PT扩展。
数据存储打印
内置不掉电存储器长期存储数据，自带打印机，可导入计算机分析。
大屏幕液晶
透反式大屏幕液晶，太阳直射下可清晰显示，全中文菜单操作。
技术参数
| 测量精度 | 电压、电流：0.2级；功率：COSφ>0.1时0.5级，COSφ≤0.1时1.0级；阻抗：COSφ>0.1时0.5级，COSφ≤0.1时1.0级 |
| 电压测量范围 | AC 5V～400V |
| 电流测量范围 | AC 0.5A～10A |
| 内部电源输出 | 电压0~250V，电流0~10A |
| 工作温度 | -10℃～50℃ |
| 工作湿度 | 0～80% |
| 工作电源 | AC220V±10% 50Hz±1Hz |
| 外形尺寸 | 360mm×220mm×150mm |
| 仪器重量 | 5kg |
核心组件
测试仪主机
电源线
电流输出测试线
电压测量测试线
接地线
使用说明书
产品合格证
保修卡
装箱清单
打印纸
应用场景
变压器低电压短路阻抗测试
变压器近区短路后检查
变压器绕组变形判断
变电站主变压器检修
变压器出厂及投产前试验
变压器交接试验
产品详情
工作原理
变压器短路阻抗测试仪采用低电压短路阻抗法，在变压器低压侧短接后，高压侧施加低电压测试信号，测量电压、电流和功率，计算短路阻抗值。仪器采用单相测量方式，对三相变压器三次升压过程即可自动计算出每相的短路阻抗、电抗、电感值。内部采用锁相环技术同步采样交流信号，确保测量数据准确。
应用场景
适用于电力系统中35kV级及以上主变压器的低电压短路阻抗测量，用于判断变压器在遭受短路电流冲击或运输安装机械力撞击后绕组是否变形，是鉴定变压器能否投入运行的重要依据。
执行标准
- DL/T 1093《电力变压器绕组变形的电抗法检测判断导则》
- GB 50150《电气装置安装工程电气设备交接试验标准》
- 《防止电力生产重大事故的二十五项重点要求》
包装清单
- 质保期限：整机免费保修 12 个月，终身维护
- 技术支持：7×24小时电话技术支持
- 现场服务：省内48小时、省外72小时到达现场
- 安装指导：提供现场安装指导和培训
- 备件供应：长期供应易损备件
售后服务
- 质保期限：整机免费保修 12 个月，终身维护
- 技术支持：7×24小时电话技术支持
- 现场服务：省内48小时、省外72小时到达现场
- 安装指导：提供现场安装指导和培训
- 备件供应：长期供应密封件等易损备件
需要了解更多产品信息？
致电 400-6611-383，我们的技术工程师将为您提供专业的产品选型和方案建议
核心特点
- 仪器自带可调电源输出，单相、三相变压器只需一次接线即可完成所有绕组对测量
- 满足DL/T1093-2008电力变压器绕组变形的电抗法检测判断导则
- 采用单相测量方式，三次升压自动计算每相短路阻抗、电抗、电感值
- 内部采用锁相环技术，同步采样交流信号，测量数据准确
- 可测量电压、电流、功率、频率，支持外接CT、PT扩展量程
- 内置不掉电存储器，自带打印机，测试数据可导入计算机分析
核心优势
内部电源输出0~250V/0~10A，现场无需外接大功率电源。
三次升压自动计算每相短路阻抗，接线简单操作方便。
采用锁相环技术同步采样交流信号，测量数据准确可靠。
电压AC 5V~400V，电流AC 0.5A~10A，支持外接CT/PT扩展。
内置不掉电存储器长期存储数据，自带打印机，可导入计算机分析。
透反式大屏幕液晶，太阳直射下可清晰显示，全中文菜单操作。
技术参数
| 测量精度 | 电压、电流：0.2级；功率：COSφ>0.1时0.5级，COSφ≤0.1时1.0级；阻抗：COSφ>0.1时0.5级，COSφ≤0.1时1.0级 |
| 电压测量范围 | AC 5V～400V |
| 电流测量范围 | AC 0.5A～10A |
| 内部电源输出 | 电压0~250V，电流0~10A |
| 工作温度 | -10℃～50℃ |
| 工作湿度 | 0～80% |
| 工作电源 | AC220V±10% 50Hz±1Hz |
| 外形尺寸 | 360mm×220mm×150mm |
| 仪器重量 | 5kg |
核心组件
- 测试仪主机
- 电源线
- 电流输出测试线
- 电压测量测试线
- 接地线
- 使用说明书
- 产品合格证
- 保修卡
- 装箱清单
- 打印纸
应用场景
产品概述
变压器短路阻抗测试仪用于现场和试验室条件下对35kV级及以上主变压器进行低电压短路阻抗测量。仪器内部采用电压电流同步交流采样及信号数字处理技术，测量数据准确。采用单相测量方式，三次测量即可自动计算出每相的短路阻抗，特别适合现场对110kV级及以上主变压器进行低电压短路阻抗测量。
