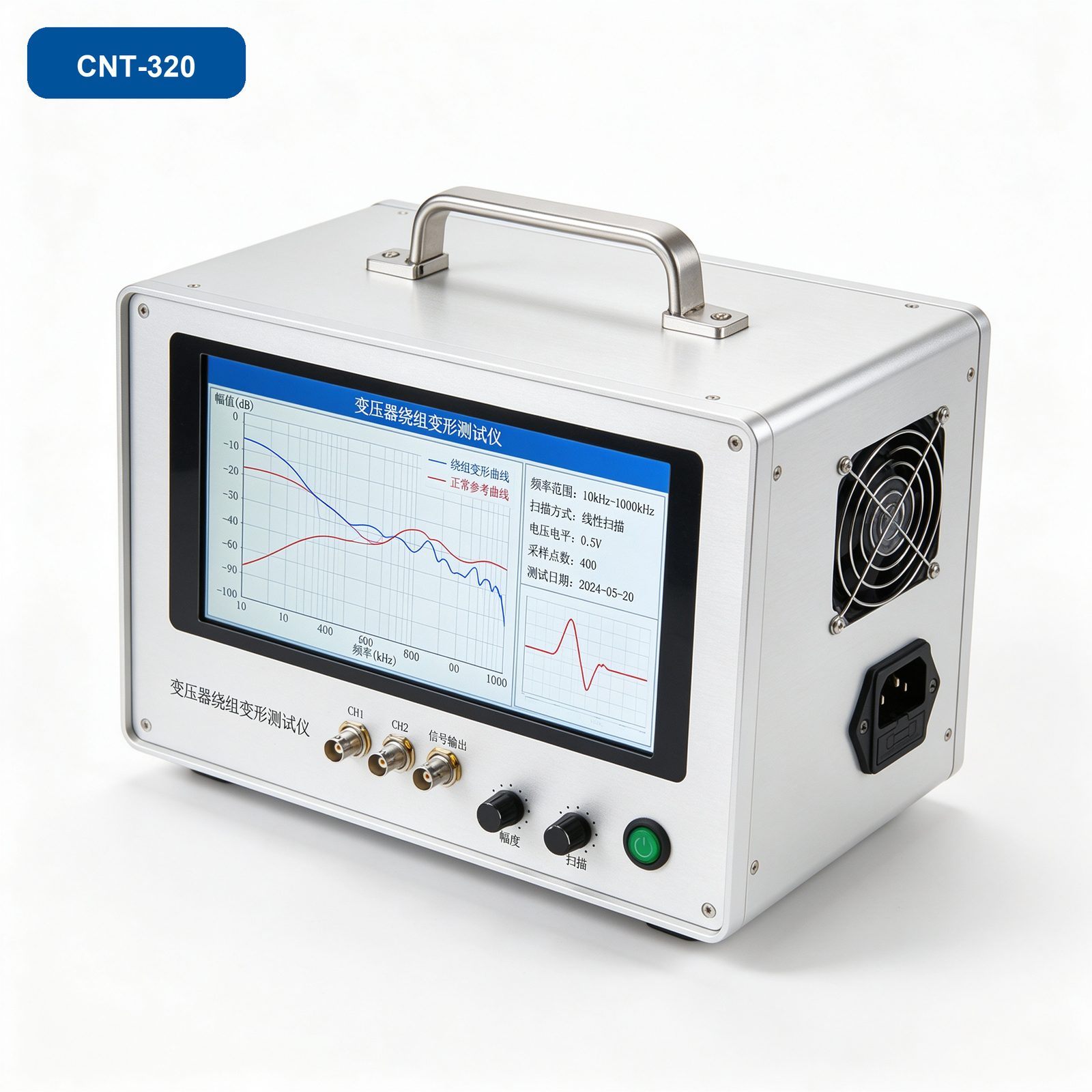

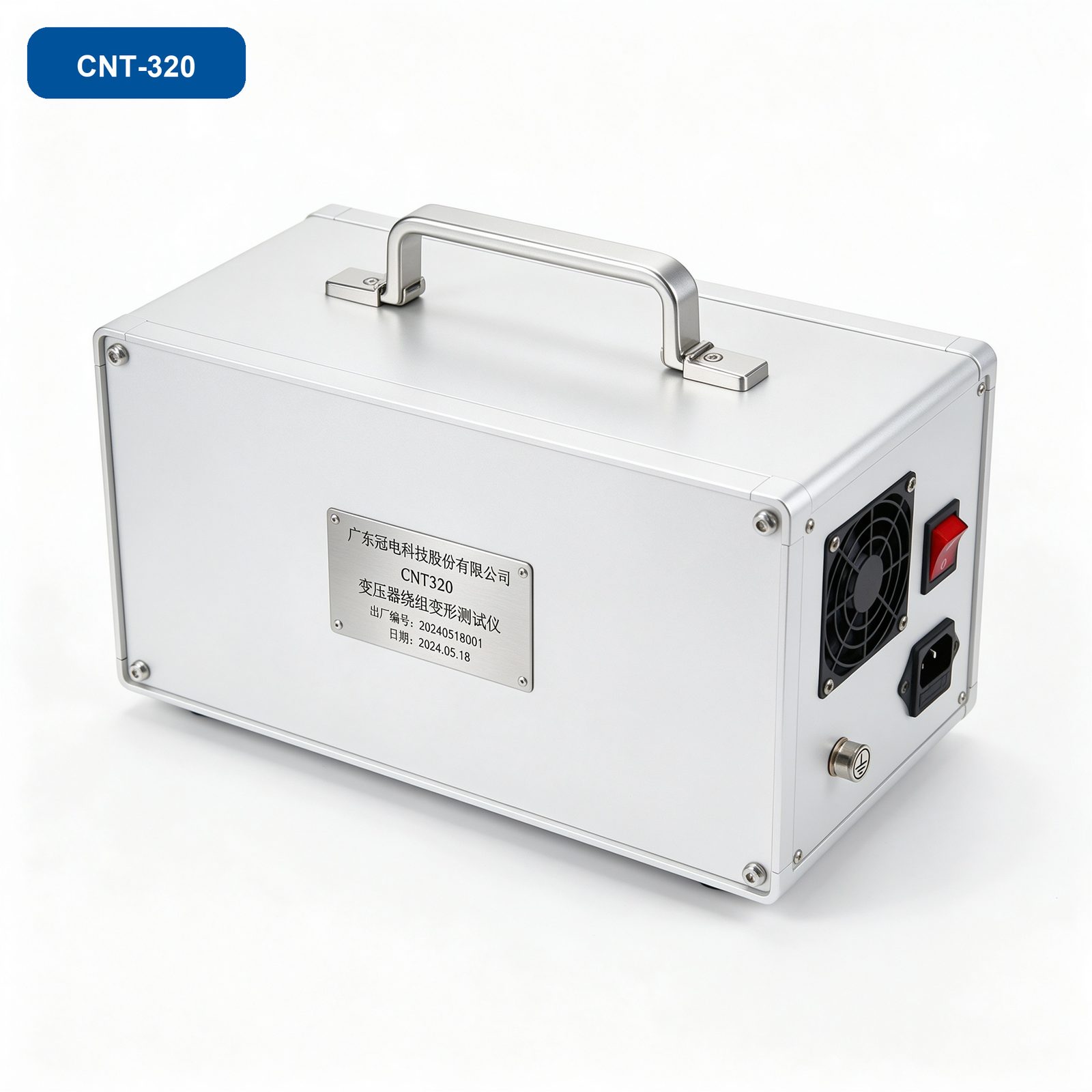

CNT320变压器绕组变形测试仪
CNT320 变压器绕组变形测试仪
Transformer Winding Deformation Tester
变压器绕组变形测试仪采用频率响应分析（FRA）技术，能够对变压器绕组的机械变形和电气性能变化进行精确诊断。仪器配备高性能信号发生器和接收器及精密信号处理单元，无需吊罩拆装即可完成测试，便携式设计适用于各种现场测试条件，帮助维护人员及时发现变压器绕组潜在问题。
核心特点
- ✓ 不对变压器进行吊罩、拆装的情况下就可以进行测试
- ✓ 具有完善的保护电路，抗干扰能力强，可靠性高
- ✓ 采用线形分布的扫频测量方式
- ✓ 响应通道有多档量程，测量过程中自动调节量程
- ✓ 采用中文菜单提示，方便用户操作
- ✓ 快速测试与一键式自动测试，提高工作效率
核心优势
FRA频率响应分析
采用频率响应分析技术，精确诊断绕组机械变形与电气性能变化。
无需吊罩测试
不对变压器吊罩拆装即可完成测试，现场操作便捷。
扫频测量
采用线形分布扫频测量方式，扫频范围100Hz-2MHz。
自动量程调节
响应通道多档量程，测量过程中自动调节，适应不同工况。
快速自动测试
短时间内完成测试，一键式自动测试简化操作流程。
抗干扰能力强
完善的保护电路设计，抗干扰能力强，可靠性高。
技术参数
| 测量速度 | 单相绕组1分钟-2分钟 |
| 输出电压 | 20Vpp，测试中自动调整 |
| 输出阻抗 | 50Ω |
| 输入阻抗 | 1MΩ |
| 扫频范围 | 100Hz-2MHz |
| 频率精度 | 0.005% |
| 测量动态范围 | -100dB~20dB |
| 工作温度 | -10℃至50℃ |
| 防护等级 | IP54 |
核心组件
测试仪主机
电源线
数据线
测试线
使用说明书
产品合格证
保修卡
装箱清单
应用场景
变压器绕组变形检测
变压器近区短路后检查
变压器运输安装后验收
变电站变压器状态检修
发电厂变压器定期试验
变压器交接试验
产品详情
工作原理
变压器绕组变形测试仪采用频率响应分析（FRA）技术，通过向变压器绕组注入扫频信号，测量绕组的频率响应特性曲线。将测量结果与原始记录或同型变压器进行比较，根据频响曲线的变化判断绕组是否发生机械变形。仪器采用线形分布扫频测量方式，响应通道自动调节量程，确保测试数据准确可靠。
应用场景
适用于电力系统的变电站、发电厂等场合，用于对变压器绕组的变形情况进行检测，特别适用于变压器遭受近区短路冲击后及运输安装后的绕组变形检查。
执行标准
- DL/T 911《电力变压器绕组变形的频率响应分析法》
- DL/T 1093《电力变压器绕组变形的电抗法检测判断导则》
- GB 50150《电气装置安装工程电气设备交接试验标准》
包装清单
- 质保期限：整机免费保修 12 个月，终身维护
- 技术支持：7×24小时电话技术支持
- 现场服务：省内48小时、省外72小时到达现场
- 安装指导：提供现场安装指导和培训
- 备件供应：长期供应易损备件
售后服务
- 质保期限：整机免费保修 12 个月，终身维护
- 技术支持：7×24小时电话技术支持
- 现场服务：省内48小时、省外72小时到达现场
- 安装指导：提供现场安装指导和培训
- 备件供应：长期供应密封件等易损备件
需要了解更多产品信息？
致电 400-6611-383，我们的技术工程师将为您提供专业的产品选型和方案建议
核心特点
- 不对变压器进行吊罩、拆装的情况下就可以进行测试
- 具有完善的保护电路，抗干扰能力强，可靠性高
- 采用线形分布的扫频测量方式
- 响应通道有多档量程，测量过程中自动调节量程
- 采用中文菜单提示，方便用户操作
- 快速测试与一键式自动测试，提高工作效率
核心优势
采用频率响应分析技术，精确诊断绕组机械变形与电气性能变化。
不对变压器吊罩拆装即可完成测试，现场操作便捷。
采用线形分布扫频测量方式，扫频范围100Hz-2MHz。
响应通道多档量程，测量过程中自动调节，适应不同工况。
短时间内完成测试，一键式自动测试简化操作流程。
完善的保护电路设计，抗干扰能力强，可靠性高。
技术参数
| 测量速度 | 单相绕组1分钟-2分钟 |
| 输出电压 | 20Vpp，测试中自动调整 |
| 输出阻抗 | 50Ω |
| 输入阻抗 | 1MΩ |
| 扫频范围 | 100Hz-2MHz |
| 频率精度 | 0.005% |
| 测量动态范围 | -100dB~20dB |
| 工作温度 | -10℃至50℃ |
| 防护等级 | IP54 |
核心组件
- 测试仪主机
- 电源线
- 数据线
- 测试线
- 使用说明书
- 产品合格证
- 保修卡
- 装箱清单
应用场景
产品概述
变压器绕组变形测试仪采用频率响应分析（FRA）技术，能够对变压器绕组的机械变形和电气性能变化进行精确诊断。仪器配备高性能信号发生器和接收器及精密信号处理单元，无需吊罩拆装即可完成测试，便携式设计适用于各种现场测试条件，帮助维护人员及时发现变压器绕组潜在问题。
