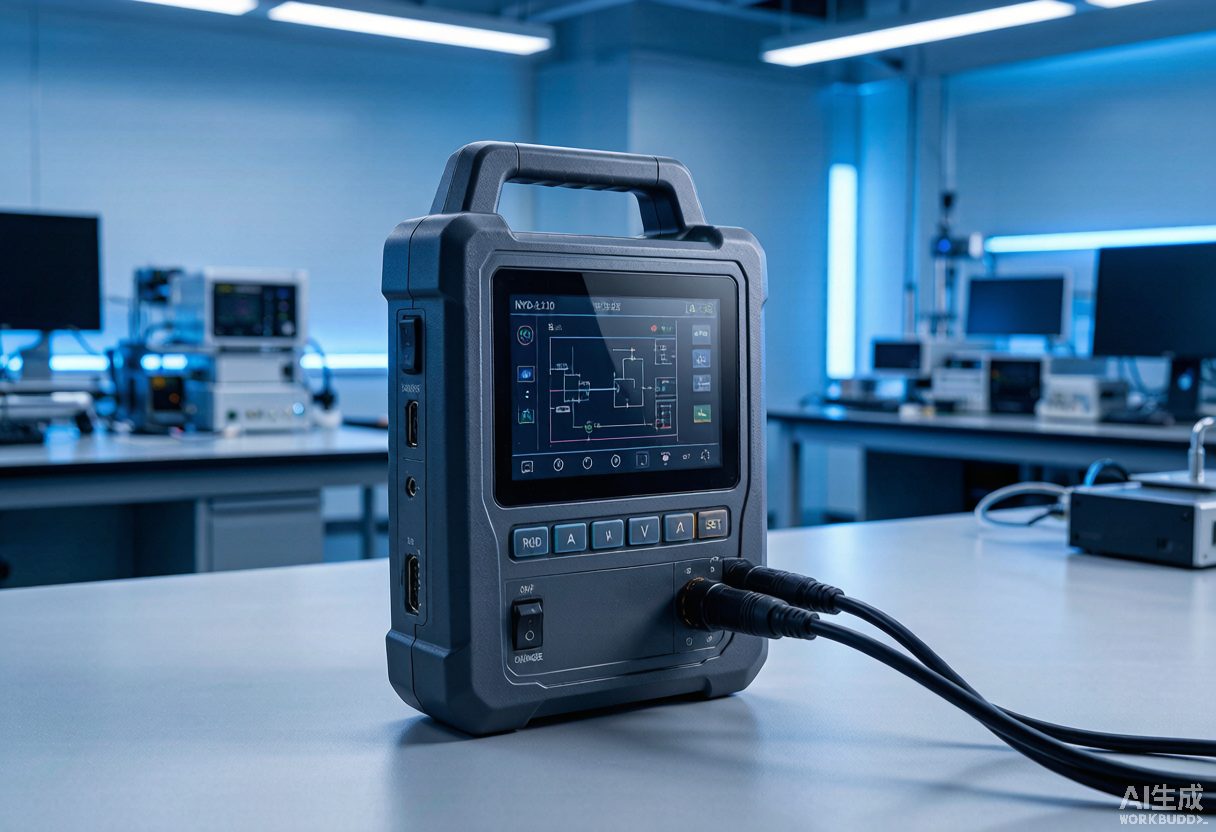

NYD-L210 为什么被称为"三法合一"的电缆故障测试仪？

NYD-L210 电缆故障测试仪将低压脉冲法、高压闪络法（直闪/冲闪）与多次脉冲法（8次）集成于一台主机，覆盖从低阻、短路、开路断线到高阻泄漏、闪络性故障的全类型测距。现场无需在多台设备之间辗转，一台主机即可完成粗测环节的主要工作。其采用行波法测试原理，配合 10.1 英寸工业级触控一体机，使操作与判读在同一界面完成。

三种方法中，低压脉冲法依赖故障点与正常电缆的阻抗差产生反射；高压闪络法通过冲击高压使高阻故障点击穿放电后采集波形；多次脉冲法则在一次高压冲击下自动获取多组对比波形。针对不同性质的故障合理选择方法，是提升定位效率的前提。

一次完整故障排查，NYD-L210 处于哪一环？

电缆故障定位通常分为粗测测距、路径核查、精确定点三个环节。NYD-L210 主要承担第一环——粗测测距：通过测试端采集的信号判断故障点的大致距离，把排查范围从整条线路压缩到百米级区段。对于低阻、断线类故障，常用低压脉冲法注入脉冲信号，依据反射波往返时间计算距离；对于高阻、闪络类故障，则切换到高压闪络法，通过冲击高压让故障点击穿，采集稳定的电流反射波形后换算距离。

粗测得到的距离是后续工作的基础。随后需借助电缆路径识别仪在密集沟道中识别目标回路，再用声磁同步定点仪将故障位置缩小到米级，直接指导开挖检修。NYD-L210 与路径仪、定点仪配合，构成"测距—识缆—定点"的完整闭环。

多次脉冲法：把"难判读"变成"自动选优"

高压闪络产生的波形常伴随余弦大振荡干扰，传统二次脉冲法对操作人员判读经验要求高。NYD-L210 的多次脉冲法在一次高压冲击下自动获取 8 组高低压对比波形，并自动筛选最优波形。由于总有几组波形便于判读，操作人员无需反复调整即可锁定有效特征，较二次脉冲法大幅降低操作难度，也缩短了现场分析时间。

仪器支持 1MHz～400MHz 自适应采样，最小分辨率 0.07m，测量误差 ≤±（0.5%×L+1m），测距范围 ≥120km，兼顾短段电缆与长距离输电线路。测得的低压/闪络波形可存储 ≥8000 条、多次脉冲波形 ≥250 条，支持中文命名归档，并通过 USB 导出至电脑端软件进行波形管理、对比分析与报告打印。

野外现场的耐受力：电池、防护与便携

电缆故障往往发生在变电站、电缆沟、井下或野外等复杂环境。NYD-L210 内置 5200mAh 锂电池，充电约 2 小时可连续工作 5 小时以上，摆脱现场取电限制；防护型机箱不低于 IP54，主机仅 4.7kg，便于搬运与布设。10.1 英寸全彩触控屏具备 280nit 高亮度，在阳光直射环境下依然清晰可读，触摸与编码旋钮双操作，戴手套也能精准操作。

哪些场景离不了它？

在 110kV～500kV 变电站电缆出线的日常巡检与故障抢修中，NYD-L210 配合高压脉冲发生器可快速完成测距；城市电缆隧道、排管等密集敷设环境下，它与声磁同步定点仪、跨步电压法协同，精确查找接地故障与外护套损伤；直埋电力电缆的低阻、短路、开路及高阻闪络故障、风电光伏集电线路、工业厂区与石化动力电缆等场景，同样是它的典型用武之地。

作为冠电科技 NYD-L 系列的核心机型，NYD-L210 以"三法合一 + 工业级触控 + 便携耐用"的组合，为电力运维与修试单位提供了一套可快速上手的电缆故障粗测方案。如需了解完整参数或申请演示，可访问产品中心 NYD-L210 页面或致电 400-6611-383 与我司技术人员沟通。
