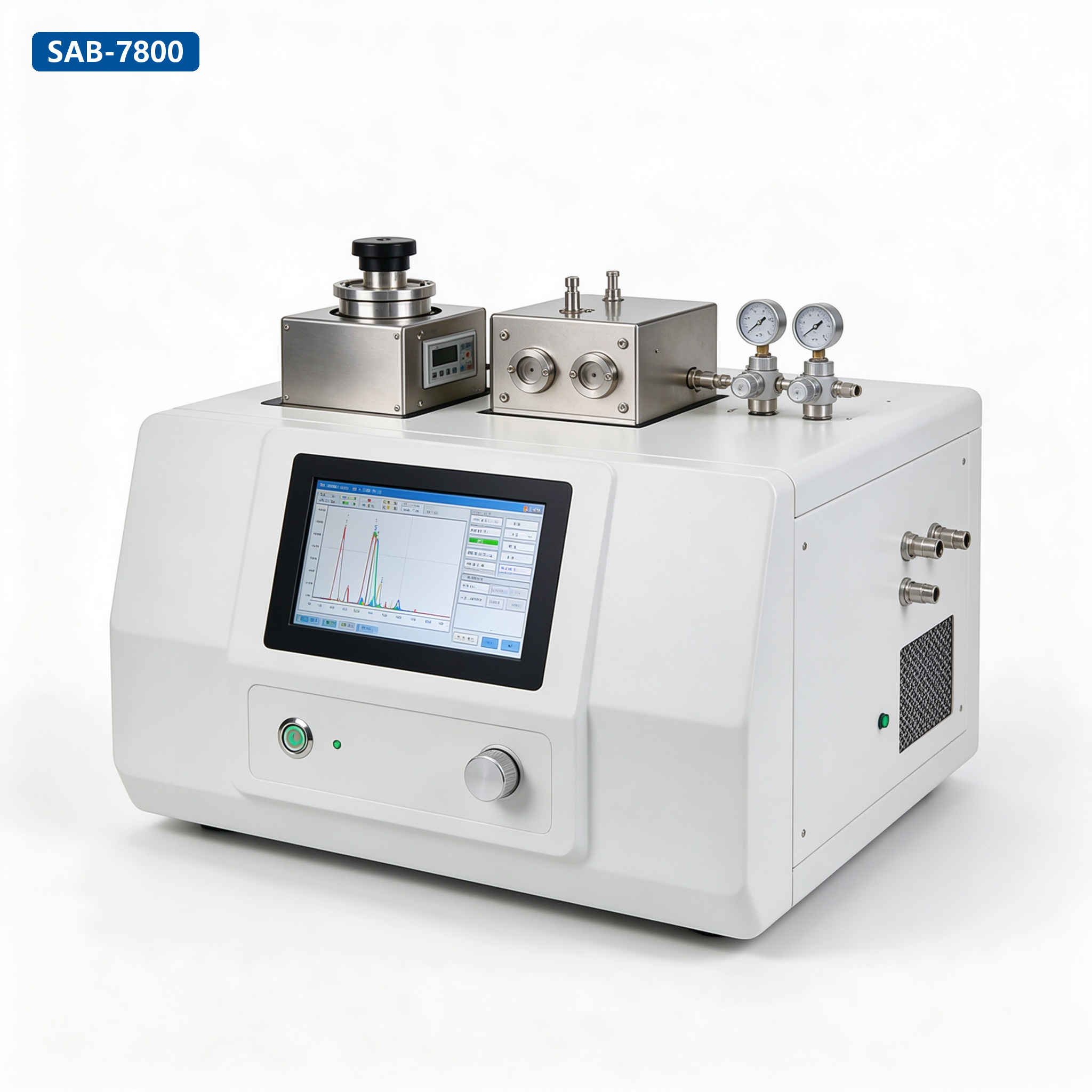

SAB-7800 绝缘油气相色谱分析仪
Insulating Oil Gas Chromatography Analyzer
采用先进气相色谱技术，精确测定绝缘油中溶解气体组分含量。配备氢火焰离子化检测器(FID)与热导检测器(TCD)，双检测器覆盖多种气体组分；五路高精度温控、五阶程序升温，柱箱控温精度±0.1℃；中文菜单操作、自动点火、双重稳定气路，依据GB/T 17623、DL/T 722，广泛应用于电力系统变压器油色谱分析与充油电气设备故障诊断。
核心特点
- ✓ 高精度温控：微处理器控制五路高精度温控，五阶程序升温，适合宽沸程复杂样品分析
- ✓ 双重稳定气路：载气气路先稳压后稳流双重稳定系统，确保分析准确
- ✓ 高灵敏度检测器：配备氢火焰离子化检测器(FID)与热导检测器(TCD)，灵敏度高、线性范围宽
- ✓ 自动点火：FID检测器自动点火功能，简化操作流程
- ✓ 智能后开门技术：柱箱在接近室温工作时控温精度良好，可快速降温
- ✓ 人性化设计：中文菜单式操作，触摸式键盘，断电保护功能，直观易学
核心优势
全自动一体化检测
一键启动自动完成变压器油中溶解气体检测全流程，全程无需人工值守，消除人为判读误差，检测结果稳定可靠、重复性好。
高精度测量
采用高精度传感器与先进测量技术，测量精度高、重复性好，满足实验室标准化检测对数据准确性的要求。
符合国际国内标准
严格依据相关国家标准设计制造，绝缘油气相色谱分析仪检测方法与结果权威可追溯，可直接用于油品质量监督与试验报告。
多重安全保护
具备过压、过流、超温等多重安全保护机制，异常状态自动停机报警，保障设备与操作人员安全，可长时间稳定运行。
数据可追溯
检测数据自动记录，支持查询、打印与导出，满足油品质量监督与检测报告数字化管理需求。
全场景适用
适用于电力系统、石油化工、科研院所等多领域的油品检测需求，覆盖日常检测、出厂检验与科研分析。
技术参数
| 检测器 | 氢火焰离子化检测器(FID)+热导检测器(TCD) |
| 柱箱控温精度 | ±0.1℃ |
| 程序升温 | 五阶程序升温 |
| 温控系统 | 五路高精度温控 |
| 检测气体 | H₂、CO、CO₂、CH₄、C₂H₆、C₂H₄、C₂H₂等 |
| 气路控制 | 载气先稳压后稳流双重稳定 |
| 操作界面 | 中文菜单式，触摸键盘 |
| 点火方式 | FID自动点火 |
| 执行标准 | GB/T 17623、DL/T 722 |
| 工作电源 | AC 220V±22V，50Hz |
| 载气 | 99.999%高纯气体 |
九大标准配置
绝缘油气相色谱分析仪主机（含检测单元）
电源线（主机供电连接线）
数据线（通讯连接线）
使用说明书（操作与维护手册）
产品合格证
产品保修卡
装箱清单
应用场景
变电站绝缘油检测
适用于变电站变压器油、互感器油等绝缘油品绝缘油气相色谱分析仪检测，为油品质量评估与更换周期决策提供数据支撑。
油品实验室分析
应用于油务实验室、检测中心的油品质量测试，全自动流程批量处理样品，数据自动记录归档，满足实验室标准化检测需求。
石油化工油品检测
适用于润滑油、燃料油等石油产品的质量检测，服务于油品生产、调配与出厂检验环节。
科研院所油品研究
用于科研院所、高校油品性能研究与教学实验，为新型油品研发与配方优化提供依据。
变压器油入厂检验
用于变压器油、开关油等绝缘油入厂检验与定期监督，快速评估油品关键性能指标，严把入厂质量关。
电厂油品监督监测
适用于电厂汽轮机油、液压油等运行油品的质量监督，及时预警油品劣化，保障机组安全经济运行。
常见问题
SAB-7800绝缘油气相色谱分析仪的主要功能是什么？
SAB-7800绝缘油气相色谱分析仪是用于变压器油中溶解气体组分含量的精确测定与故障诊断的专用检测仪器，自动完成样品检测、数据记录与结果判定，广泛应用于电力、石化、科研等领域。
SAB-7800绝缘油气相色谱分析仪依据哪些标准？
SAB-7800绝缘油气相色谱分析仪依据GB/T 17623《绝缘油中溶解气体组分含量的气相色谱测定法》及DL/T 722《变压器油中溶解气体分析和判断导则》设计制造，检测方法与结果权威可靠、可追溯。
检测过程需要人工干预吗？
不需要。仪器采用全自动测试流程，自动完成进样、检测、判定与数据记录，全程无需人工值守，有效消除人为误差。
为什么要定期开展该项检测？
定期开展变压器油中溶解气体组分含量的精确测定与故障诊断检测可及时发现油品性能劣化趋势，指导换油与维护决策，是保障电力设备安全运行、延长设备寿命的重要手段。
产品详情
产品概述
SAB-7800绝缘油气相色谱分析仪是广东冠电科技股份有限公司面向电力系统推出的充油电气设备故障诊断仪器。产品采用先进的气相色谱技术，结合微机自动控制与全键盘操作，精确测定绝缘油中溶解气体组分含量。仪器配备氢火焰离子化检测器(FID)与热导检测器(TCD)，双检测器覆盖氢气、一氧化碳、二氧化碳、甲烷、乙烯、乙烷、乙炔等多种组分；微处理器控制五路高精度温控，五阶程序升温，柱箱控温精度±0.1℃，满足宽沸程复杂样品分析；载气气路先稳压后稳流双重稳定，确保分析准确性。产品依据GB/T 17623《绝缘油中溶解气体组分含量的气相色谱测定法》及DL/T 722《变压器油中溶解气体分析和判断导则》设计，中文菜单操作、FID自动点火、智能后开门快速降温，广泛应用于电力系统变压器油色谱分析、充油电气设备故障诊断及石油、化工、矿山等系统的气体分析。
核心价值
- 全自动免值守：自动完成检测、判定、记录全流程，消除人为操作误差，显著降低检测人员劳动强度
- 高精度测量：采用高精度传感器与先进测量技术，数据精准可靠、重复性好
- 符合标准：严格依据国家标准设计制造，检测结果权威可追溯
- 安全可靠：多重安全保护机制，异常自动停机报警，保障设备与操作人员安全
- 数据可追溯：检测数据自动记录，支持查询、打印与导出，满足数字化管理需求
工作原理
SAB-7800采用气相色谱技术分析油中溶解气体。油样经脱气处理后，气体样品由载气携带进入色谱柱，各组分在色谱柱内按分配系数差异实现分离，依次进入检测器产生信号。氢火焰离子化检测器(FID)对烃类组分灵敏度高，热导检测器(TCD)对氢气、一氧化碳、二氧化碳等通用检测，两者配合实现H₂、CO、CO₂、CH₄、C₂H₆、C₂H₄、C₂H₂等组分的定量分析。仪器自动控制五阶程序升温与气路压力，根据保留时间定性、峰面积定量，输出各组分浓度，为变压器内部故障诊断提供数据依据。
标准依据
- GB/T 17623《绝缘油中溶解气体组分含量的气相色谱测定法》
- DL/T 722《变压器油中溶解气体分析和判断导则》
包装清单
- 绝缘油气相色谱分析仪主机 ×1
- 电源线 ×1
- 数据线 ×1
- 使用说明书 ×1
- 产品合格证 ×1
- 产品保修卡 ×1
- 装箱清单 ×1
售后服务
- 质保期限：自购买之日起整机免费保修12个月，终身维护
- 保修范围：因制造缺陷导致的故障和损坏，保修期内免费维修或更换
- 技术支持：7×24小时电话技术支持，提供操作指导与故障排查
- 现场服务：省内48小时、省外72小时到达现场
- 配件供应：长期供应试样杯、密封件、电源线、数据线等配件
- 培训服务：提供现场操作培训与波形判读指导
资料查阅
需要了解更多产品信息？
致电 400-6611-383，我们的技术工程师将为您提供专业的产品选型和方案建议
核心特点
- 高精度温控：微处理器控制五路高精度温控，五阶程序升温，适合宽沸程复杂样品分析
- 双重稳定气路：载气气路先稳压后稳流双重稳定系统，确保分析准确
- 高灵敏度检测器：配备氢火焰离子化检测器(FID)与热导检测器(TCD)，灵敏度高、线性范围宽
- 自动点火：FID检测器自动点火功能，简化操作流程
- 智能后开门技术：柱箱在接近室温工作时控温精度良好，可快速降温
- 人性化设计：中文菜单式操作，触摸式键盘，断电保护功能，直观易学
核心优势
一键启动自动完成变压器油中溶解气体检测全流程，全程无需人工值守，消除人为判读误差，检测结果稳定可靠、重复性好。
采用高精度传感器与先进测量技术，测量精度高、重复性好，满足实验室标准化检测对数据准确性的要求。
严格依据相关国家标准设计制造，绝缘油气相色谱分析仪检测方法与结果权威可追溯，可直接用于油品质量监督与试验报告。
具备过压、过流、超温等多重安全保护机制，异常状态自动停机报警，保障设备与操作人员安全，可长时间稳定运行。
检测数据自动记录，支持查询、打印与导出，满足油品质量监督与检测报告数字化管理需求。
适用于电力系统、石油化工、科研院所等多领域的油品检测需求，覆盖日常检测、出厂检验与科研分析。
技术参数
| 检测器 | 氢火焰离子化检测器(FID)+热导检测器(TCD) |
| 柱箱控温精度 | ±0.1℃ |
| 程序升温 | 五阶程序升温 |
| 温控系统 | 五路高精度温控 |
| 检测气体 | H₂、CO、CO₂、CH₄、C₂H₆、C₂H₄、C₂H₂等 |
| 气路控制 | 载气先稳压后稳流双重稳定 |
| 操作界面 | 中文菜单式，触摸键盘 |
| 点火方式 | FID自动点火 |
| 执行标准 | GB/T 17623、DL/T 722 |
| 工作电源 | AC 220V±22V，50Hz |
| 载气 | 99.999%高纯气体 |
九大标准配置
- 绝缘油气相色谱分析仪主机（含检测单元）
- 电源线（主机供电连接线）
- 数据线（通讯连接线）
- 使用说明书（操作与维护手册）
- 产品合格证
- 产品保修卡
- 装箱清单
应用场景
产品概述
SAB-7800绝缘油气相色谱分析仪是广东冠电科技股份有限公司面向电力系统推出的充油电气设备故障诊断仪器。产品采用先进的气相色谱技术，结合微机自动控制与全键盘操作，精确测定绝缘油中溶解气体组分含量。仪器配备氢火焰离子化检测器(FID)与热导检测器(TCD)，双检测器覆盖氢气、一氧化碳、二氧化碳、甲烷、乙烯、乙烷、乙炔等多种组分；微处理器控制五路高精度温控，五阶程序升温，柱箱控温精度±0.1℃，满足宽沸程复杂样品分析；载气气路先稳压后稳流双重稳定，确保分析准确性。产品依据GB/T 17623《绝缘油中溶解气体组分含量的气相色谱测定法》及DL/T 722《变压器油中溶解气体分析和判断导则》设计，中文菜单操作、FID自动点火、智能后开门快速降温，广泛应用于电力系统变压器油色谱分析、充油电气设备故障诊断及石油、化工、矿山等系统的气体分析。
工作原理
SAB-7800采用气相色谱技术分析油中溶解气体。油样经脱气处理后，气体样品由载气携带进入色谱柱，各组分在色谱柱内按分配系数差异实现分离，依次进入检测器产生信号。氢火焰离子化检测器(FID)对烃类组分灵敏度高，热导检测器(TCD)对氢气、一氧化碳、二氧化碳等通用检测，两者配合实现H₂、CO、CO₂、CH₄、C₂H₆、C₂H₄、C₂H₂等组分的定量分析。仪器自动控制五阶程序升温与气路压力，根据保留时间定性、峰面积定量，输出各组分浓度，为变压器内部故障诊断提供数据依据。
标准依据
- GB/T 17623《绝缘油中溶解气体组分含量的气相色谱测定法》
- DL/T 722《变压器油中溶解气体分析和判断导则》
包装清单
- 绝缘油气相色谱分析仪主机 ×1
- 电源线 ×1
- 数据线 ×1
- 使用说明书 ×1
- 产品合格证 ×1
- 产品保修卡 ×1
- 装箱清单 ×1
售后服务
- 质保期限：自购买之日起整机免费保修12个月，终身维护
- 保修范围：因制造缺陷导致的故障和损坏，保修期内免费维修或更换
- 技术支持：7×24小时电话技术支持，提供操作指导与故障排查
- 现场服务：省内48小时、省外72小时到达现场
- 配件供应：长期供应试样杯、密封件、电源线、数据线等配件
- 培训服务：提供现场操作培训与检测判读指导
