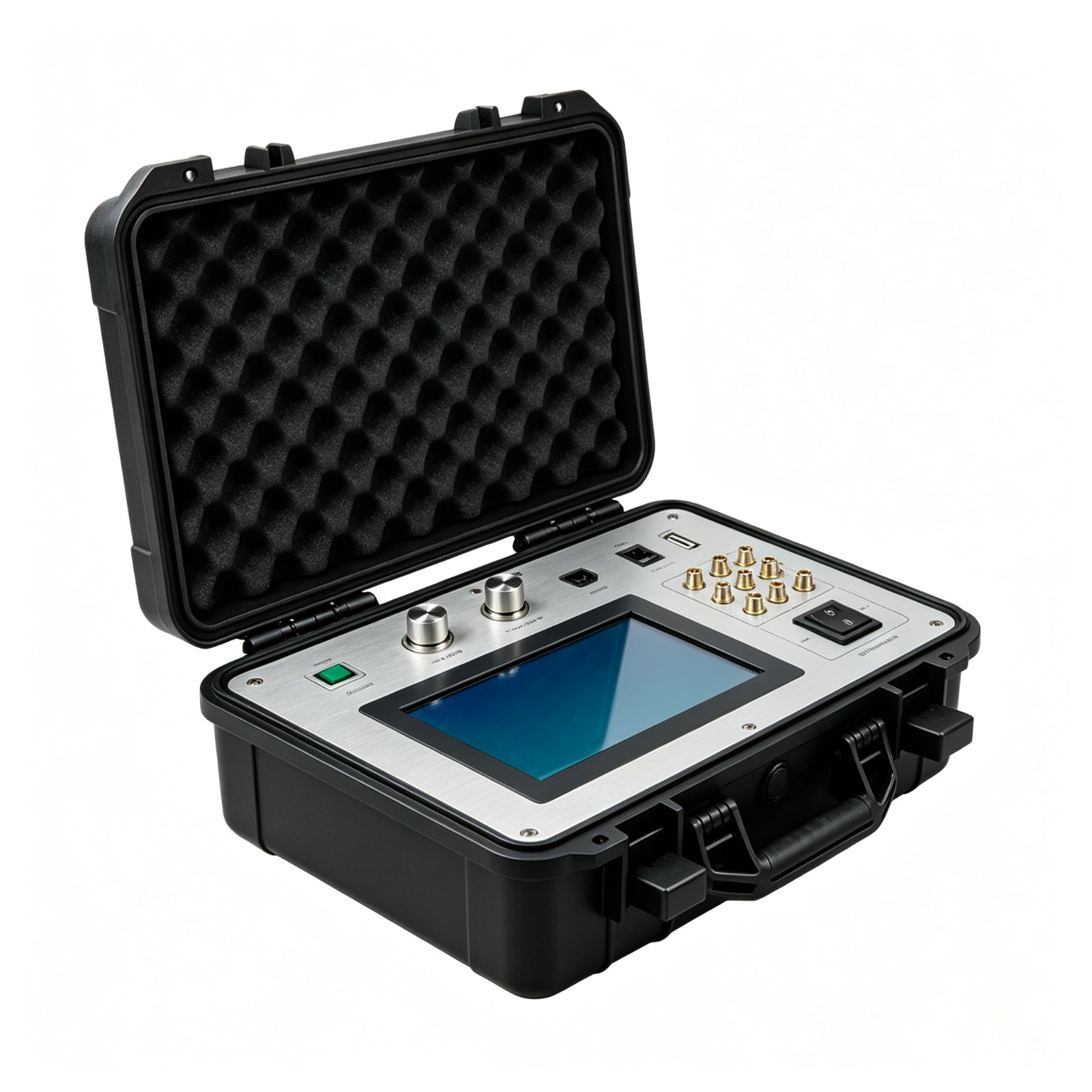

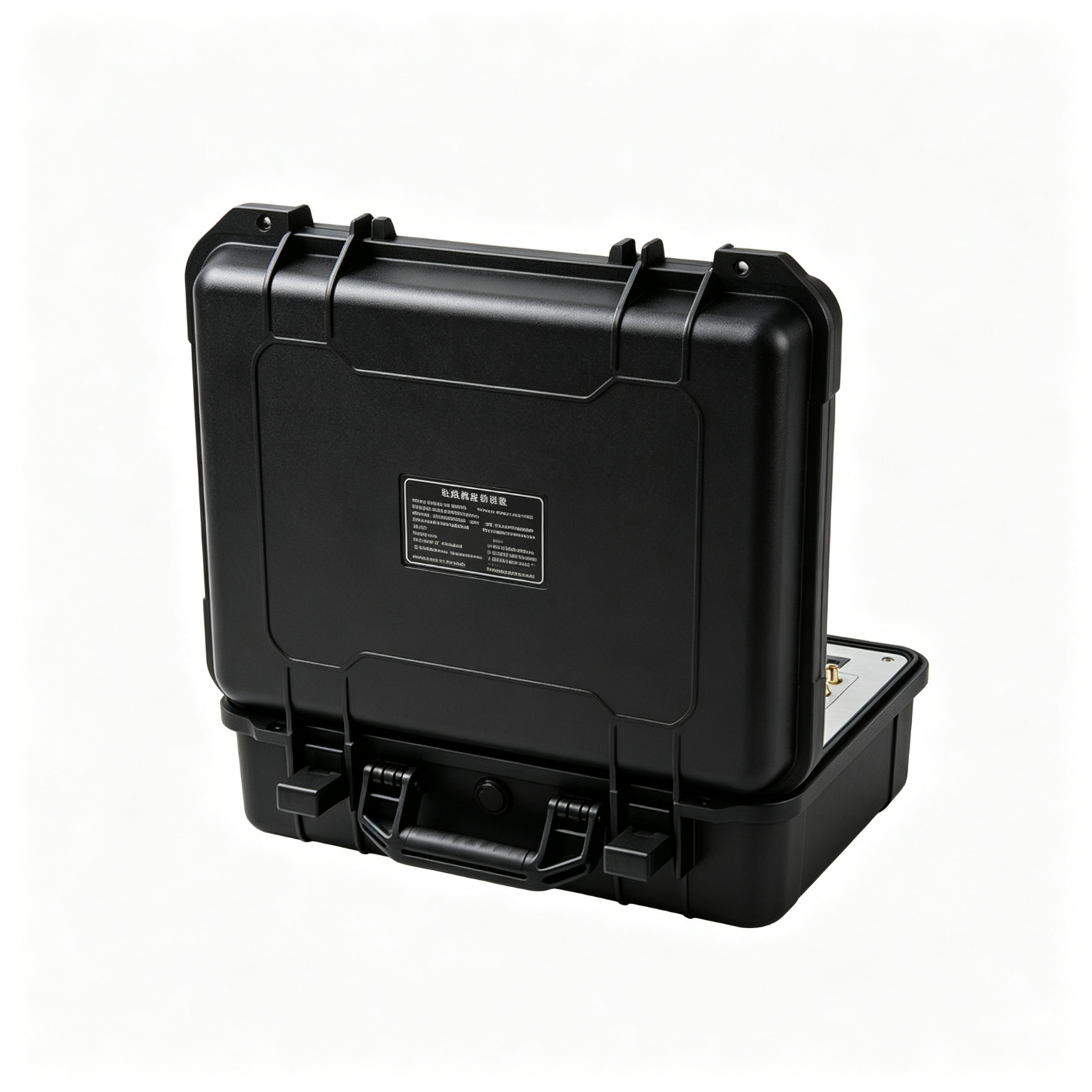

NYD-L290 电缆故障模拟装置
Cable Fault Simulation System
用于电力电缆故障检测人员培训和设备校准的教学模拟系统。可模拟电力电缆各种类型故障，包括脉冲故障（5m～100km仿真）、闪络故障、低阻故障（0～100Ω）、开路故障、泄漏高阻故障（1kΩ～500MΩ）、闪络高阻故障（5～30kV）。支持低压脉冲、高压闪络、多次脉冲、电桥法等多种测距方法的教学演练，并可模拟主绝缘和外护套交直流耐压试验。
核心特点
- ✓ 覆盖全类型电缆故障模拟：脉冲/闪络/低阻/开路/泄漏高阻/闪络高阻
- ✓ 支持多种测距方法教学：低压脉冲、高压闪络、多次脉冲、电桥法
- ✓ 电桥比例6档可调（1/50～1/2），精度±0.5%，可用于电桥校准
- ✓ 可模拟主绝缘AC 25kV/DC 28kV、外护套DC 3kV耐压试验
- ✓ 5种方案可选：实际电缆/智能柜/7柜组合/校准检验/桌面电子仿真
- ✓ 电压测量1～50kVDC精度±1%，电容测量0.1～1999μF精度±5%
- ✓ 支持单芯电缆终端、中间接头及接地方式的线路连接教学
- ✓ 可持续工作8小时，柜体尺寸可定制
核心优势
全故障类型覆盖
可模拟脉冲故障、闪络故障、低阻故障、开路故障、泄漏高阻故障和闪络高阻故障等电力电缆所有类型故障，一套系统满足全部培训需求。
多测距方法教学
支持低压脉冲法、高压闪络法、多次脉冲法、电桥法等多种主流测距方法的实操演练，学员可在同一套装置上对比学习不同方法的适用场景和操作要点。
校准检验功能
方案四不仅可模拟故障，还可精确测量高压电压值和高压电容值，用于行波电缆故障测试仪、电桥电缆故障测试仪及高压脉冲发生器的校准检验。
五种方案灵活选择
方案一适合实际场地电缆敷设；方案二适合空间小的教学环境（触摸屏+遥控）；方案三为7柜大型组合；方案四面向校准机构；方案五为桌面电子仿真，满足不同预算和场地。
真实电缆教学
方案一/二/三采用真实电力电缆，可模拟高压单芯电缆的终端头、中间接头以及直接接地/保护接地/交叉互联等接地方式，教学效果贴近现场实际。
安全可重复
所有故障可通过插拔或遥控切换，无需破坏电缆即可反复设置不同故障类型和位置，培训成本低、效率高，且不存在真实高压故障的安全风险。
技术参数
| 脉冲故障仿真范围 | 5m～100km |
| 闪络故障 | 近端50m，远端300m（实际400m） |
| 低阻故障模拟 | 0Ω～100Ω |
| 开路故障模拟 | 1GΩ～∞ |
| 泄漏高阻故障 | 1kΩ～500MΩ |
| 闪络高阻故障 | 闪络电压5kV～30kV |
| 电桥比例 | 1/50、1/20、1/10、1/5、1/4、1/2，精度±0.5% |
| 电压测量范围 | 1～50kVDC，精度±1% |
| 电容测量范围 | 0.1～1999μF，精度±5% |
| 主绝缘交流耐压 | AC 25kV |
| 主绝缘直流耐压 | DC 28kV |
| 外护套直流耐压 | DC 3kV |
| 模拟电缆 | 3根单芯电缆，长度≥360m，截面≥50mm² |
| 持续工作时间 | 8小时 |
| 柜体尺寸 | 800×600×1800mm（可定制） |
| 工作温度 | -40℃～+80℃ |
| 相对湿度 | RH≤85%（25℃） |
| 海拔高度 | ≤1000m |
标准配置
模拟装置主控柜
电缆终端头柜（含接地装置）
中间接头柜（含交叉互联接地）
电压校验模块
电容校验模块
电桥校验模块
模拟电缆（3根单芯，≥360m）
充电接口
接线端子
应用场景
变电站电缆运维检测
适用于110kV～500kV变电站电缆出线的日常巡检、预防性试验和故障抢修。电缆故障测试仪配合高压脉冲发生器，可快速完成测距、路径探测和精确定点，缩短停电时间。
城市电缆隧道与沟道
城市电网电缆隧道、电缆沟、排管等敷设方式下的故障定位。声磁同步定点仪和跨步电压法可在复杂城市环境中精确查找电缆接地故障和外护套损伤。
直埋电缆故障抢修
直埋电力电缆的低阻、短路、开路断线及高阻闪络故障查找。低压脉冲法粗测距离，声磁同步法精确定点，跨步电压法定位外护套接地故障，全流程覆盖。
风电光伏集电线路
风电场35kV集电线路和光伏电站直流/交流电缆故障快速定位。架空线路故障测试仪适用于风机间架空线，电缆故障测试仪适用于地埋集电线路。
工业厂区与石化电缆
钢铁、石化、冶金等工业厂区自备电厂和动力车间电缆故障检测。数字烧穿电桥适用于GIS及交叉互联复杂电缆系统的免拆解故障定位。
架空配电线路故障查找
6kV～35kV架空配电线路单相接地故障查找。锂电池供电的架空线路故障测试仪采用二分法逐步缩小故障区间，特别适合山区和车辆无法到达区域。
高压电缆外护套检测
110kV及以上高压单芯电缆外护套故障定位和耐压试验。外护套故障定位仪输出0～10kV方波信号，跨步电压法和电流法双模式，适用于直埋和隧道电缆。
电缆在线监测与预警
重要供电线路电缆故障预警及定位系统，实时监测暂态行波和稳态分量，在永久故障发生前给出黄/橙/红三级预警，故障测距精度达2.125m。
电力培训与教学
电缆故障模拟装置用于电力行业培训基地、职业院校和检测机构的电缆故障检测人员教学，可模拟脉冲、闪络、低阻、开路、高阻等全类型故障。
常见问题
电缆故障怎么快速定位？
电缆故障定位通常分三步：首先用电缆故障测试仪（低压脉冲/高压闪络法）粗测故障距离，然后用路径仪探测电缆走向和埋深，最后用声磁同步定点仪在粗测范围内精确找到故障点，定点精度可达0.2m。
电缆外护套故障如何查找？
电缆外护套故障定位采用跨步电压法或电流法。外护套故障定位仪向电缆金属护套施加高压脉冲信号，在地面用A字架（跨步电压法）或接收钳（电流法）检测信号变化，信号极性反转或过零点即为故障点。
电缆故障测试仪的测距精度是多少？
低压脉冲法最小分辨率可达0.07m，闪络法测距误差取决于电缆波速设定，一般在10m以内。精确定点阶段声磁同步法精度小于0.2m，跨步电压法精度小于0.5m。
架空线路接地故障怎么查？
架空线路单相接地故障使用架空线路故障测试仪，在停电状态下向线路注入检测信号，用钳表检测信号电流大小判断故障侧，再用二分法逐步缩小故障区间，故障点误差不超过1米。
电缆路径探测用什么设备？
电缆路径识别仪（管线仪）通过发射机向电缆施加特定频率电磁信号，接收机在地面用波峰法或波谷法追踪信号，可探测带电或不带电电缆路径，最大探测深度不小于10米。
高压电缆耐压试验用什么设备？
35kV及以下电缆主绝缘耐压和故障冲击使用一体化高压脉冲发生器，输出0～32kV可调，兼具直流耐压和冲击放电功能。外护套耐压试验使用外护套故障定位仪，输出0～10kV直流。
产品详情
产品概述
NYD-L290电缆故障模拟装置系列是广东冠电科技股份有限公司总结我国电力电缆故障检测几十年经验研制的培训设备。随着城市化进程加快，电力电缆线路替代架空线路成为趋势，电缆故障检测人员的普及和培训成为行业难题。本系列装置可模拟电力电缆各种类型的故障，包括脉冲故障（5m～100km仿真）、闪络故障、低阻故障、开路故障、泄漏高阻故障和闪络高阻故障，支持低压脉冲法、高压闪络法、多次脉冲法、电桥法等多种测距方法的教学演练，并可模拟主绝缘和外护套的交直流耐压试验。产品广泛应用于电力行业、电缆制造、职业教育、科研院所等领域。
核心价值
- 提升培训效率：学员可在模拟装置上反复练习各种故障类型的检测方法，无需等待真实故障发生，培训周期大幅缩短。
- 降低培训成本：一套装置可模拟数十种故障场景，无需准备多根故障电缆，也不消耗真实电缆和高压设备。
- 安全教学环境：故障模拟在受控环境中进行，学员可安全地练习高压设备操作和故障判断，不存在真实电缆故障的安全风险。
- 校准检验能力：方案四具备电压和电容精确测量功能，可用于电缆故障测试仪和高压脉冲发生器的定期校准检验，满足计量要求。
工作原理
装置通过精密电阻网络、电容网络和高压开关矩阵模拟不同类型的电缆故障。低阻故障通过0～100Ω可调电阻实现；开路故障通过1GΩ以上高阻模拟；泄漏高阻故障通过1kΩ～500MΩ可调电阻网络实现；闪络高阻故障通过5～30kV可调球隙模拟。脉冲故障通过电子仿真技术产生5m～100km范围内的行波反射信号。电桥校验模块提供1/50至1/2六档精密电阻比例（精度±0.5%），用于校验电桥类测试仪的测距精度。电压校验模块通过精密高压分压器测量1～50kVDC电压（精度±1%），电容校验模块通过标准电容测量0.1～1999μF电容（精度±5%）。方案一采用实际供电电缆，用户可根据场地将电缆成盘放置或按直埋、沟道、隧道、架空等方式敷设；方案二采用定制电缆和智能控制（触摸屏+遥控），在一个标准配电柜内完成全部故障切换。
标准依据
- DL/T 849.1-2019《电力设备专用测试仪通用技术条件 第1部分：电缆故障闪测仪》
- GB 50150-2016《电气装置安装工程电气设备交接试验标准》
- JJF 1042-2020《电缆故障测试仪校准规范》
包装清单
- 模拟装置主控柜 ×1
- 电缆终端头柜 ×2（可选）
- 中间接头柜 ×2（可选）
- 模拟电缆（3根单芯，≥360m，≥50mm²） ×1套
- 电压校验模块 ×1
- 电容校验模块 ×1
- 电桥校验模块 ×1
- 遥控器 ×1
- 产品合格证 ×1
- 使用说明书 ×1
售后服务
- 质保期限：自购买之日起整机免费保修12个月，终身维护
- 保修范围：因制造缺陷导致的故障和损坏，保修期内免费维修或更换
- 技术支持：7×24小时电话技术支持，提供操作指导与故障排查
- 现场服务：省内48小时、省外72小时到达现场
- 定制服务：可根据用户场地和培训需求定制柜体尺寸、电缆长度和故障类型
- 培训服务：提供装置使用培训和电缆故障检测教学方案指导
资料查阅
需要了解更多产品信息？
致电 400-6611-383，我们的技术工程师将为您提供专业的产品选型和方案建议
