CNT750高压开关综合测试仪
CNT750 高压开关综合测试仪
High Voltage Switch Comprehensive Tester
高压开关综合测试仪是一款专为电力系统中的高压断路器、隔离开关、负荷开关等设备的综合性能测试而设计的多功能测试设备。该仪器集成了多种测试功能，包括断路器的动作时间、速度、同期性、弹跳时间等参数的测量，以及开关设备的接触电阻测试。通过这些测试，可以全面评估高压开关设备的机械特性和电气性能，确保其在电力系统中的可靠运行。
核心特点
- ✓ 多功能集成，集成合闸时间、分闸时间、同期性、弹跳时间等
- ✓ 高精度测量，采用先进传感器和测量技术
- ✓ 操作便捷，配备直观的人机交互界面
- ✓ 数据存储与传输，大容量数据存储，支持USB接口
- ✓ 耐用性强，设计坚固耐用，适应各种恶劣工作环境
- ✓ 安全性高，具有完善的安全保护措施
核心优势
多功能集成
集成多种测试功能，一次动作得到所有数据及图形。
高精度测量
采用先进传感器和测量技术，确保测试数据准确可靠。

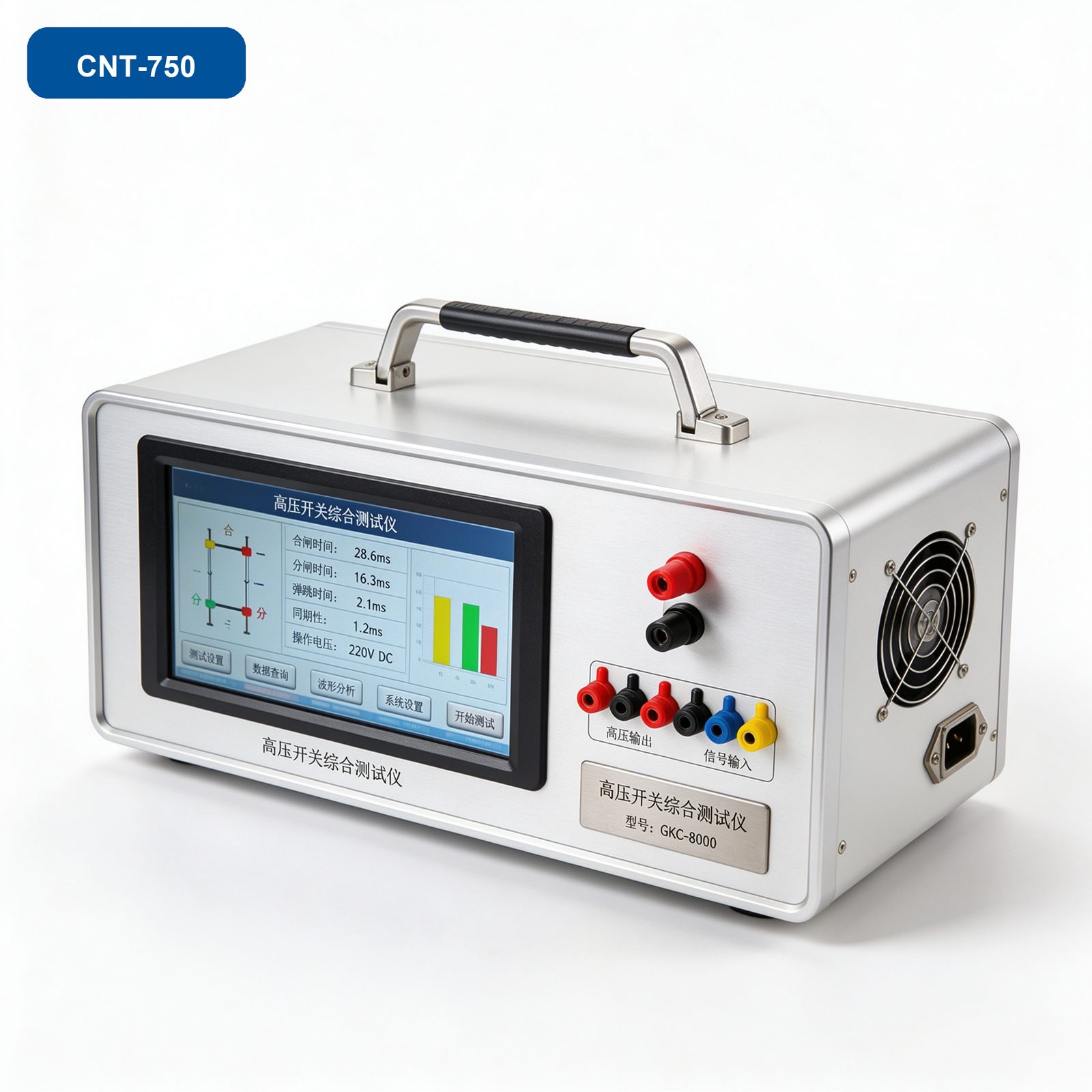

大屏显示
8.4寸进口高亮彩色大屏，太阳光下清晰可见。
内置操作电源
机内集成式操作电源，DC20～265V可调，现场使用方便。
多通道测试
同时可测12路金属触头断口、6路合闸电阻、3路石墨触头。
数据管理
主机可存储30000组试验数据，配备U盘接口。
技术参数
| 时间测量范围 | 0.01ms～20s，分辨率0.01ms，准确度0.1%±2个字 |
| 合闸电阻测量 | 10～10000Ω，分辨率0.1Ω，精度1% |
| 测速范围 | 1mm传感器0.01～25.00m/s；0.1mm传感器0.001～2.50m/s；0.5°角度传感器1周波/0.5° |
| 行程测量 | 传感器50mm，分辨率0.1mm；360线传感器360°，分辨率0.25° |
| 线圈电流测量 | 0～40A，最小分辨率0.01A |
| 仪器电源 | AC 220V±10%，50Hz±2% |
| 直流电源输出 | 5～270V连续可调，输出电流≤20A（短时） |
| 外触发电压范围 | AC/DC10V～300V，电流≤120A（短时） |
| 主机体积 | 380×280×170mm |
| 使用环境 | -10℃~+50℃ |
| 相对湿度 | ≤90% |
核心组件
测试仪主机
直线传感器
旋转传感器
万能传感器
测试线
电源线
使用说明书
产品合格证
保修卡
装箱清单
打印纸
U盘
应用场景
高压断路器机械特性测试
变电站开关设备检修
发电厂断路器综合测试
隔离开关动作特性测量
GIS组合电器测试
开关设备交接试验
产品详情
工作原理
高压开关综合测试仪通过断口信号采集电路测量断路器分合闸时间、同期性、弹跳时间等参数，通过直线/旋转传感器测量断路器的行程和速度。仪器内置可调直流操作电源，可直接控制断路器分合闸操作。同时可测12路金属触头断口、6路合闸电阻、3路石墨触头及3路双端接地开关，全面评估高压开关设备的机械特性和电气性能。
应用场景
适用于电力系统的变电站、发电厂、输电线路等场合，用于对高压断路器、隔离开关、负荷开关等设备的综合性能进行定期检测。适用于国内外生产的所有型号的SF6开关、GIS组合电器、真空开关、油开关。
执行标准
- GB 1984-2003《高压交流断路器》
- DL/T 846.3-2004《高电压测试设备通用技术条件 第3部分：高压开关机械特性测试仪》
包装清单
- 质保期限：整机免费保修 12 个月，终身维护
- 技术支持：7×24小时电话技术支持
- 现场服务：省内48小时、省外72小时到达现场
- 安装指导：提供现场安装指导和培训
- 备件供应：长期供应易损备件
售后服务
- 质保期限：整机免费保修 12 个月，终身维护
- 技术支持：7×24小时电话技术支持
- 现场服务：省内48小时、省外72小时到达现场
- 安装指导：提供现场安装指导和培训
- 备件供应：长期供应密封件等易损备件
需要了解更多产品信息？
致电 400-6611-383，我们的技术工程师将为您提供专业的产品选型和方案建议
核心特点
- 多功能集成，集成合闸时间、分闸时间、同期性、弹跳时间等
- 高精度测量，采用先进传感器和测量技术
- 操作便捷，配备直观的人机交互界面
- 数据存储与传输，大容量数据存储，支持USB接口
- 耐用性强，设计坚固耐用，适应各种恶劣工作环境
- 安全性高，具有完善的安全保护措施
核心优势
集成多种测试功能，一次动作得到所有数据及图形。
采用先进传感器和测量技术，确保测试数据准确可靠。
8.4寸进口高亮彩色大屏，太阳光下清晰可见。
机内集成式操作电源，DC20～265V可调，现场使用方便。
同时可测12路金属触头断口、6路合闸电阻、3路石墨触头。
主机可存储30000组试验数据，配备U盘接口。
技术参数
| 时间测量范围 | 0.01ms～20s，分辨率0.01ms，准确度0.1%±2个字 |
| 合闸电阻测量 | 10～10000Ω，分辨率0.1Ω，精度1% |
| 测速范围 | 1mm传感器0.01～25.00m/s；0.1mm传感器0.001～2.50m/s；0.5°角度传感器1周波/0.5° |
| 行程测量 | 传感器50mm，分辨率0.1mm；360线传感器360°，分辨率0.25° |
| 线圈电流测量 | 0～40A，最小分辨率0.01A |
| 仪器电源 | AC 220V±10%，50Hz±2% |
| 直流电源输出 | 5～270V连续可调，输出电流≤20A（短时） |
| 外触发电压范围 | AC/DC10V～300V，电流≤120A（短时） |
| 主机体积 | 380×280×170mm |
| 使用环境 | -10℃~+50℃ |
| 相对湿度 | ≤90% |
核心组件
- 测试仪主机
- 直线传感器
- 旋转传感器
- 万能传感器
- 测试线
- 电源线
- 使用说明书
- 产品合格证
- 保修卡
- 装箱清单
- 打印纸
- U盘
应用场景
产品概述
高压开关综合测试仪是一款专为电力系统中的高压断路器、隔离开关、负荷开关等设备的综合性能测试而设计的多功能测试设备。该仪器集成了多种测试功能，包括断路器的动作时间、速度、同期性、弹跳时间等参数的测量，以及开关设备的接触电阻测试。通过这些测试，可以全面评估高压开关设备的机械特性和电气性能，确保其在电力系统中的可靠运行。
