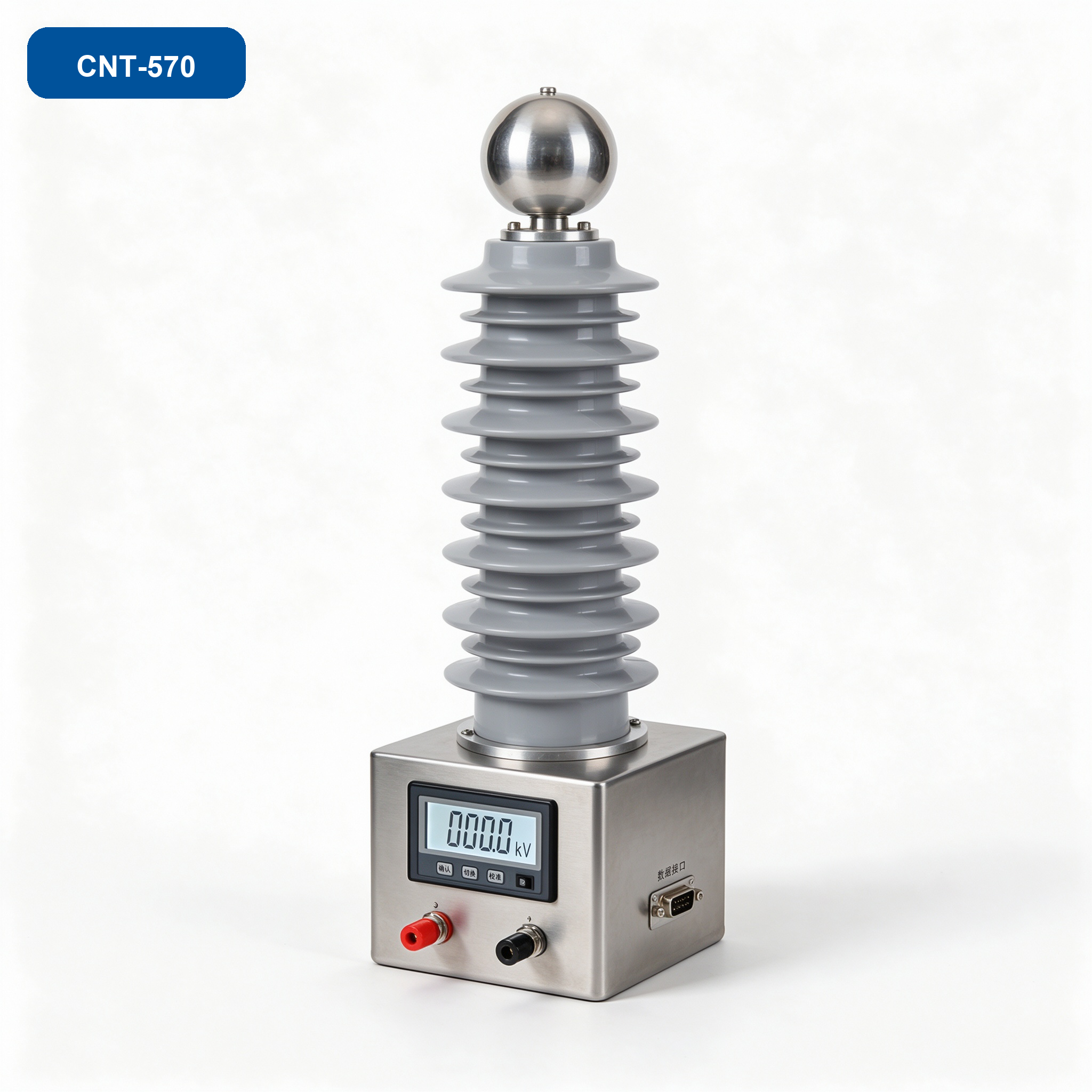

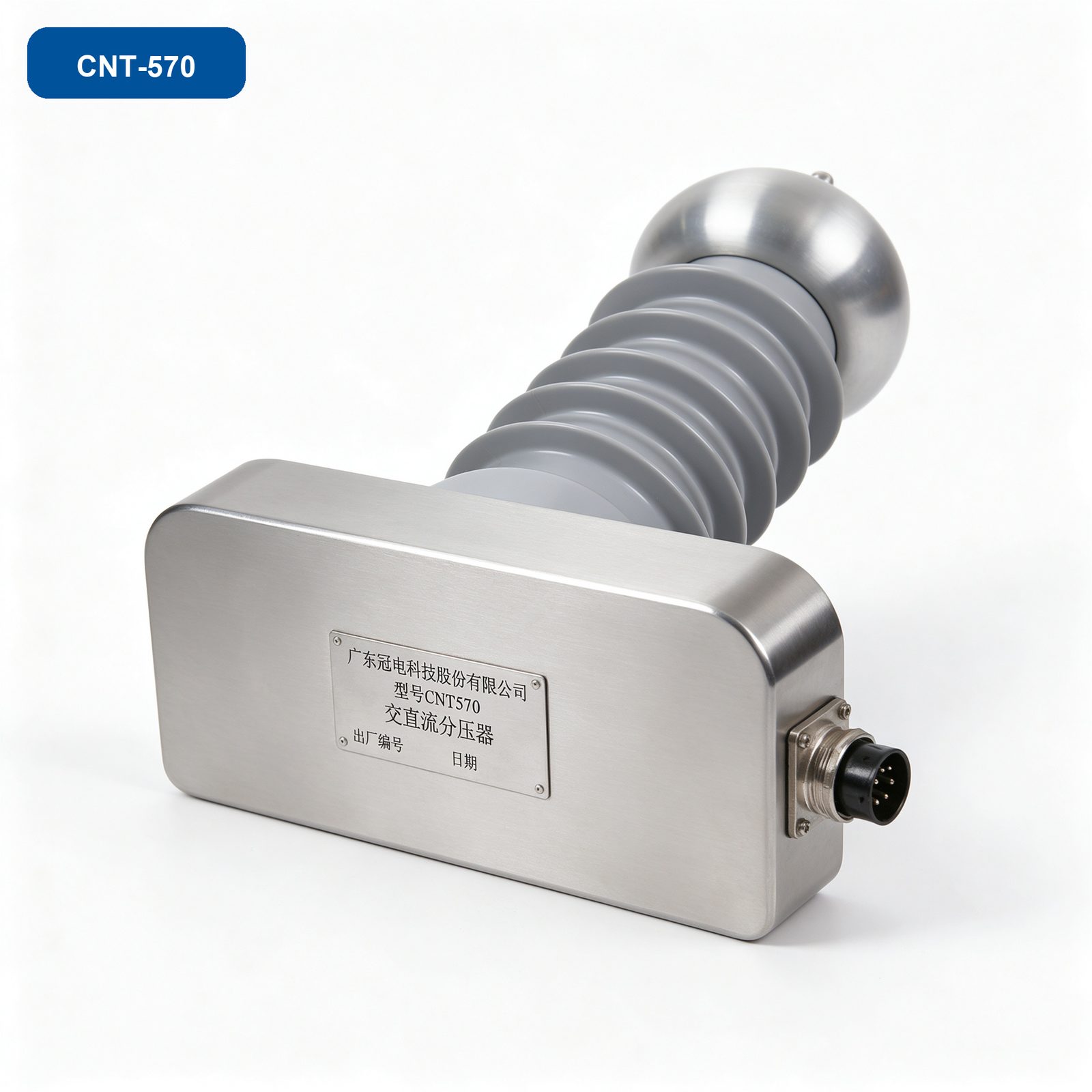

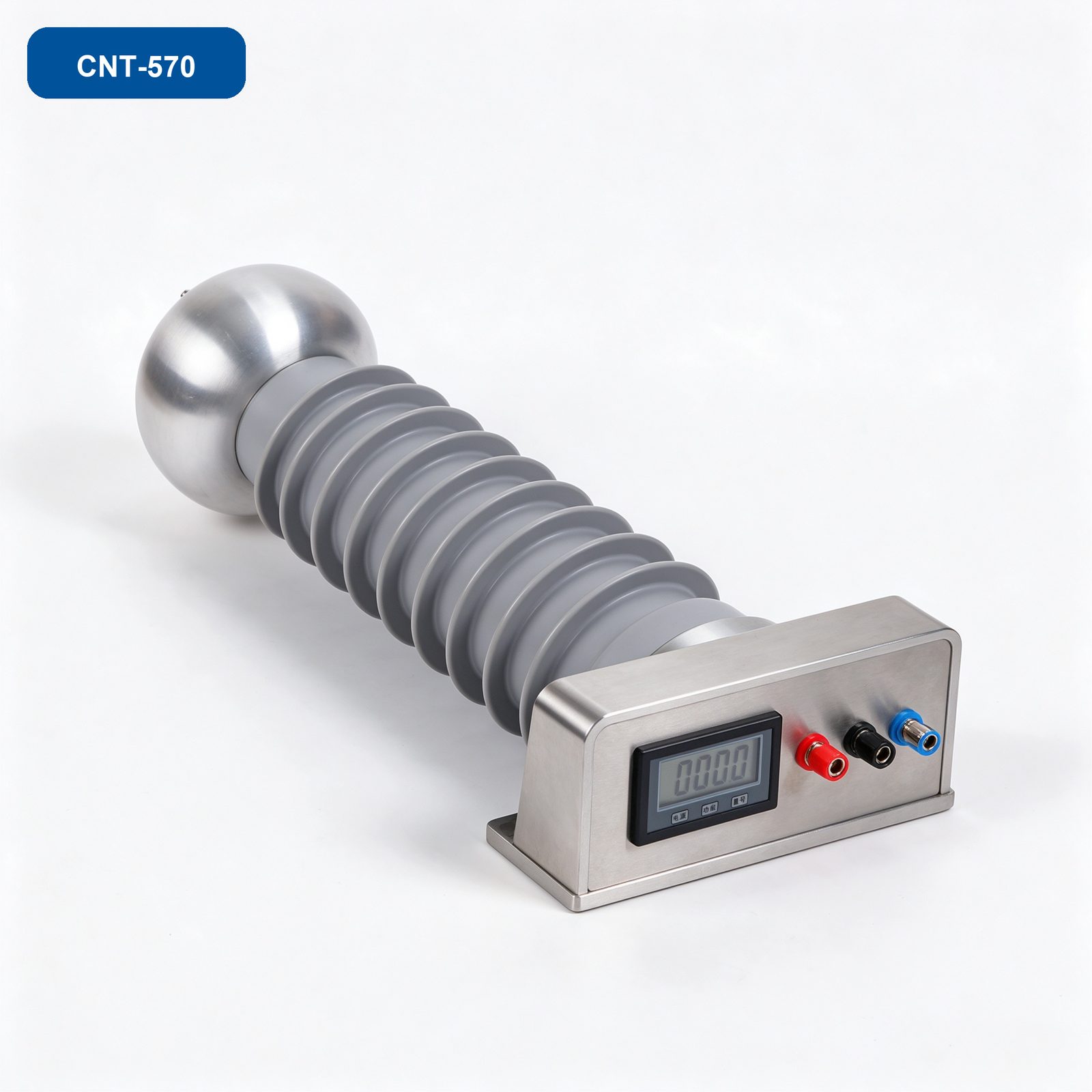

CNT570交直流分压器
CNT570 交直流分压器
AC/DC High Voltage Divider
交直流分压器是一款专为电力系统中高电压信号测量而设计的关键测试设备。该分压器能够将高电压信号转换为低电压信号，以便于使用常规仪器进行精确测量。它广泛应用于电力系统的电压互感器校验、高压设备的耐压测试、以及电力系统监测等领域。通过高精度的分压比和优异的频率响应特性，该分压器能够在广泛的频率范围内提供准确和稳定的电压测量结果。其紧凑的设计和坚固的外壳使其适合于实验室和现场的各种恶劣环境。
核心特点
- ✓ 高精度测量：提供高精度的电压测量，满足电力系统精密测量的需求
- ✓ 宽频带响应：具有良好的频率响应特性，适用于交流和直流电压测量
- ✓ 稳定性好：长期稳定性高，保证测量结果的一致性和可靠性
- ✓ 绝缘性能优越：采用高品质绝缘材料，确保在高电压下的安全性能
- ✓ 安装简便：结构紧凑，安装方便，适用于户外和户内环境
- ✓ 抗干扰能力强：具有良好的电磁兼容性，减少外部干扰对测量结果的影响
核心优势
高精度测量
AC 1.5%、DC 1.0%准确度，满足精密电压测量需求。
宽频带响应
频率范围DC至1MHz，交直流电压均可测量。
长期稳定
长期稳定性高，保证测量结果一致可靠。
绝缘性能优越
高品质绝缘材料，高电压下安全可靠。
结构紧凑
安装简便，适用户内外各种环境。
抗干扰能力强
良好电磁兼容性，减少外部干扰影响。
技术参数
| 电压等级 | 50 / 100 / 150 / 200 / 250 / 300 / 400kV |
| 准确度 | AC: 1.5%、DC: 1.0% |
| 工作电源 | AC 220V±10% 50Hz±5%；DC 9V 20% |
| 工作环境温度 | -10℃~50℃ |
| 工作环境湿度 | RH<90% |
| 频率范围 | DC至1MHz |
| 绝缘电阻 | ≥1000MΩ |
核心组件
交直流分压器主机
数字测量仪表
电源线
数据线
使用说明书
产品合格证
保修卡
装箱清单
接地线
应用场景
电压互感器校验
高压设备耐压测试电压测量
电力系统在线电压监测
工频高压试验电压测量
直流高压试验电压测量
实验室高电压精密测量
产品详情
工作原理
交直流分压器采用阻容分压原理，由高压臂与低压臂组成精密分压网络，将高电压按精确比例转换为低电压信号，再由数字测量仪表显示实际高压值。分压器具有良好的频率响应特性（DC至1MHz）和优异的绝缘性能，可在宽频范围内准确测量交流与直流高电压。
应用场景
适用于电力系统的实验室、变电站、发电厂等场合，用于电压互感器校验、高压设备耐压测试以及电力系统在线监测中的高电压信号精确测量。
执行标准
- DL/T 848.5《高压试验装置通用技术条件 第5部分：分压器》
- GB/T 16927.2《高电压试验技术 测量系统》
- JJG 496《直流高电压分压器检定规程》
包装清单
- 质保期限：整机免费保修 12 个月，终身维护
- 技术支持：7×24小时电话技术支持
- 现场服务：省内48小时、省外72小时到达现场
- 安装指导：提供现场安装指导和培训
- 备件供应：长期供应易损备件
售后服务
- 质保期限：整机免费保修 12 个月，终身维护
- 技术支持：7×24小时电话技术支持
- 现场服务：省内48小时、省外72小时到达现场
- 安装指导：提供现场安装指导和培训
- 备件供应：长期供应密封件等易损备件
需要了解更多产品信息？
致电 400-6611-383，我们的技术工程师将为您提供专业的产品选型和方案建议
核心特点
- 高精度测量：提供高精度的电压测量，满足电力系统精密测量的需求
- 宽频带响应：具有良好的频率响应特性，适用于交流和直流电压测量
- 稳定性好：长期稳定性高，保证测量结果的一致性和可靠性
- 绝缘性能优越：采用高品质绝缘材料，确保在高电压下的安全性能
- 安装简便：结构紧凑，安装方便，适用于户外和户内环境
- 抗干扰能力强：具有良好的电磁兼容性，减少外部干扰对测量结果的影响
核心优势
AC 1.5%、DC 1.0%准确度，满足精密电压测量需求。
频率范围DC至1MHz，交直流电压均可测量。
长期稳定性高，保证测量结果一致可靠。
高品质绝缘材料，高电压下安全可靠。
安装简便，适用户内外各种环境。
良好电磁兼容性，减少外部干扰影响。
技术参数
| 电压等级 | 50 / 100 / 150 / 200 / 250 / 300 / 400kV |
| 准确度 | AC: 1.5%、DC: 1.0% |
| 工作电源 | AC 220V±10% 50Hz±5%；DC 9V 20% |
| 工作环境温度 | -10℃~50℃ |
| 工作环境湿度 | RH<90% |
| 频率范围 | DC至1MHz |
| 绝缘电阻 | ≥1000MΩ |
核心组件
- 交直流分压器主机
- 数字测量仪表
- 电源线
- 数据线
- 使用说明书
- 产品合格证
- 保修卡
- 装箱清单
- 接地线
应用场景
产品概述
交直流分压器是一款专为电力系统中高电压信号测量而设计的关键测试设备。该分压器能够将高电压信号转换为低电压信号，以便于使用常规仪器进行精确测量。它广泛应用于电力系统的电压互感器校验、高压设备的耐压测试、以及电力系统监测等领域。通过高精度的分压比和优异的频率响应特性，该分压器能够在广泛的频率范围内提供准确和稳定的电压测量结果。其紧凑的设计和坚固的外壳使其适合于实验室和现场的各种恶劣环境。
