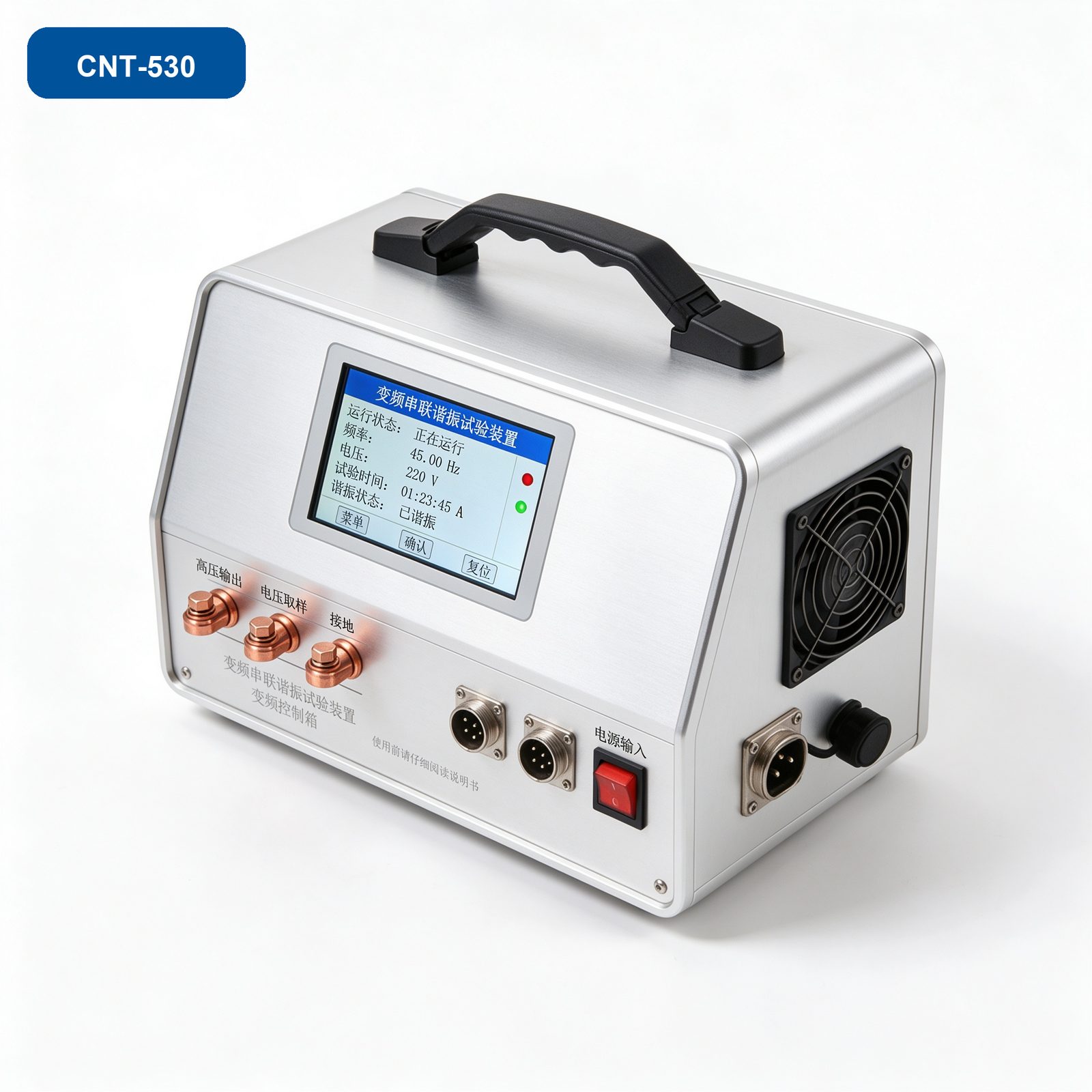

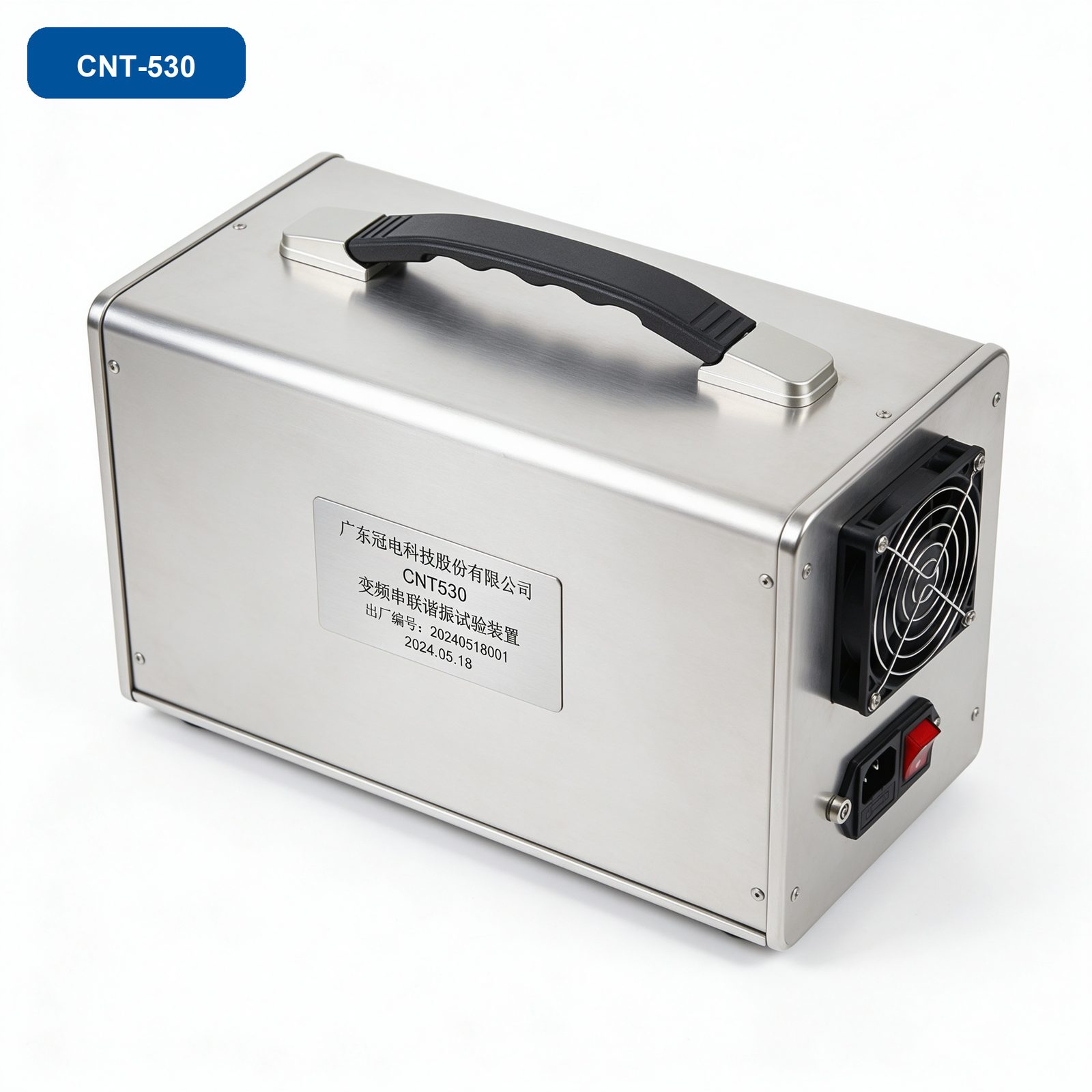

CNT530变频串联谐振试验装置
CNT530 变频串联谐振试验装置
Variable Frequency Series Resonance Test Device
变频串联谐振试验装置是一款专为电力系统中高压设备的交流耐压测试而设计的高效测试设备。该装置利用串联谐振原理，能够在较低的电源功率下产生高电压和大电流，特别适用于长距离电缆、大型发电机、变压器等设备的交流耐压测试。通过精确调节电感和电容，实现与被测设备的谐振，从而在测试过程中提供稳定的高频高压电源。这种测试方法不仅节能环保，而且减少了设备损耗，提高了测试的安全性和可靠性。
核心特点
- ✓ 同电压等级、同容量的电抗器其体积较小、重量较轻
- ✓ 在额定负载时温升小
- ✓ 采用干式环氧浇注，机械强度高，电气绝缘性能好，美观可靠
- ✓ 变频控制源容量裕度大；保护功能强；输出波形好；稳定性好
- ✓ 具备多种工作模式，操作方便
- ✓ 采用220V或380V单相电源，方便现场取电
核心优势
低电源功率
利用串联谐振原理，小电源功率即可产生高电压大电流。
干式环氧浇注
电抗器干式环氧浇注，机械强度高、绝缘性能好。
优异输出波形
纯正弦波输出，波形畸变率<1.0%，保护功能强。
多种工作模式
具备多种工作模式，操作方便，适应不同试品。
现场取电方便
采用220V或380V单相电源，现场取电便捷。
节能环保
谐振试验方式减少设备损耗，节能环保安全可靠。
技术参数
| 额定输出电压 | 500kV及其以下（AC有效值） |
| 输出频率 | 20~300Hz |
| 谐振电压波形 | 纯正弦波，波形畸变率<1.0% |
| 最大试验容量 | 1000kVA |
| 工作时间 | 60min |
| 品质因数 | 30~90 |
| 频率调节灵敏度 | 0.1Hz，不稳定度<0.05% |
| 工作电源 | 380/220V±15% / 50Hz±5% |
核心组件
变频控制电源
励磁变压器
高压电抗器
电容分压器
电源线
数据线
使用说明书
产品合格证
保修卡
装箱清单
应用场景
长距离电缆交流耐压试验
大型发电机交流耐压
变压器串联谐振耐压
GIS耐压试验
变电站设备交接试验
电力设备预防性试验
产品详情
工作原理
变频串联谐振试验装置利用RLC串联谐振原理，通过变频电源调节输出频率，使电抗器电感与被试品电容（含分压器电容）在某一频率下发生串联谐振，此时回路中产生稳定的正弦高电压。由于谐振时电源只需提供回路有功损耗，因此可用较小容量的电源获得很高的试验电压和电流，且输出波形纯净、畸变率低。
应用场景
适用于电力系统的变电站、发电厂、输电线路等场合，特别适用于长距离电缆、大型发电机、变压器等设备的交流耐压试验与维护检修。
执行标准
- DL/T 849.6《电力专用变频谐振耐压试验装置通用技术条件》
- GB/T 16927.1《高电压试验技术 一般定义及试验要求》
- GB 50150《电气装置安装工程电气设备交接试验标准》
包装清单
- 质保期限：整机免费保修 12 个月，终身维护
- 技术支持：7×24小时电话技术支持
- 现场服务：省内48小时、省外72小时到达现场
- 安装指导：提供现场安装指导和培训
- 备件供应：长期供应易损备件
售后服务
- 质保期限：整机免费保修 12 个月，终身维护
- 技术支持：7×24小时电话技术支持
- 现场服务：省内48小时、省外72小时到达现场
- 安装指导：提供现场安装指导和培训
- 备件供应：长期供应密封件等易损备件
需要了解更多产品信息？
致电 400-6611-383，我们的技术工程师将为您提供专业的产品选型和方案建议
核心特点
- 同电压等级、同容量的电抗器其体积较小、重量较轻
- 在额定负载时温升小
- 采用干式环氧浇注，机械强度高，电气绝缘性能好，美观可靠
- 变频控制源容量裕度大；保护功能强；输出波形好；稳定性好
- 具备多种工作模式，操作方便
- 采用220V或380V单相电源，方便现场取电
核心优势
利用串联谐振原理，小电源功率即可产生高电压大电流。
电抗器干式环氧浇注，机械强度高、绝缘性能好。
纯正弦波输出，波形畸变率<1.0%，保护功能强。
具备多种工作模式，操作方便，适应不同试品。
采用220V或380V单相电源，现场取电便捷。
谐振试验方式减少设备损耗，节能环保安全可靠。
技术参数
| 额定输出电压 | 500kV及其以下（AC有效值） |
| 输出频率 | 20~300Hz |
| 谐振电压波形 | 纯正弦波，波形畸变率<1.0% |
| 最大试验容量 | 1000kVA |
| 工作时间 | 60min |
| 品质因数 | 30~90 |
| 频率调节灵敏度 | 0.1Hz，不稳定度<0.05% |
| 工作电源 | 380/220V±15% / 50Hz±5% |
核心组件
- 变频控制电源
- 励磁变压器
- 高压电抗器
- 电容分压器
- 电源线
- 数据线
- 使用说明书
- 产品合格证
- 保修卡
- 装箱清单
应用场景
产品概述
变频串联谐振试验装置是一款专为电力系统中高压设备的交流耐压测试而设计的高效测试设备。该装置利用串联谐振原理，能够在较低的电源功率下产生高电压和大电流，特别适用于长距离电缆、大型发电机、变压器等设备的交流耐压测试。通过精确调节电感和电容，实现与被测设备的谐振，从而在测试过程中提供稳定的高频高压电源。这种测试方法不仅节能环保，而且减少了设备损耗，提高了测试的安全性和可靠性。
