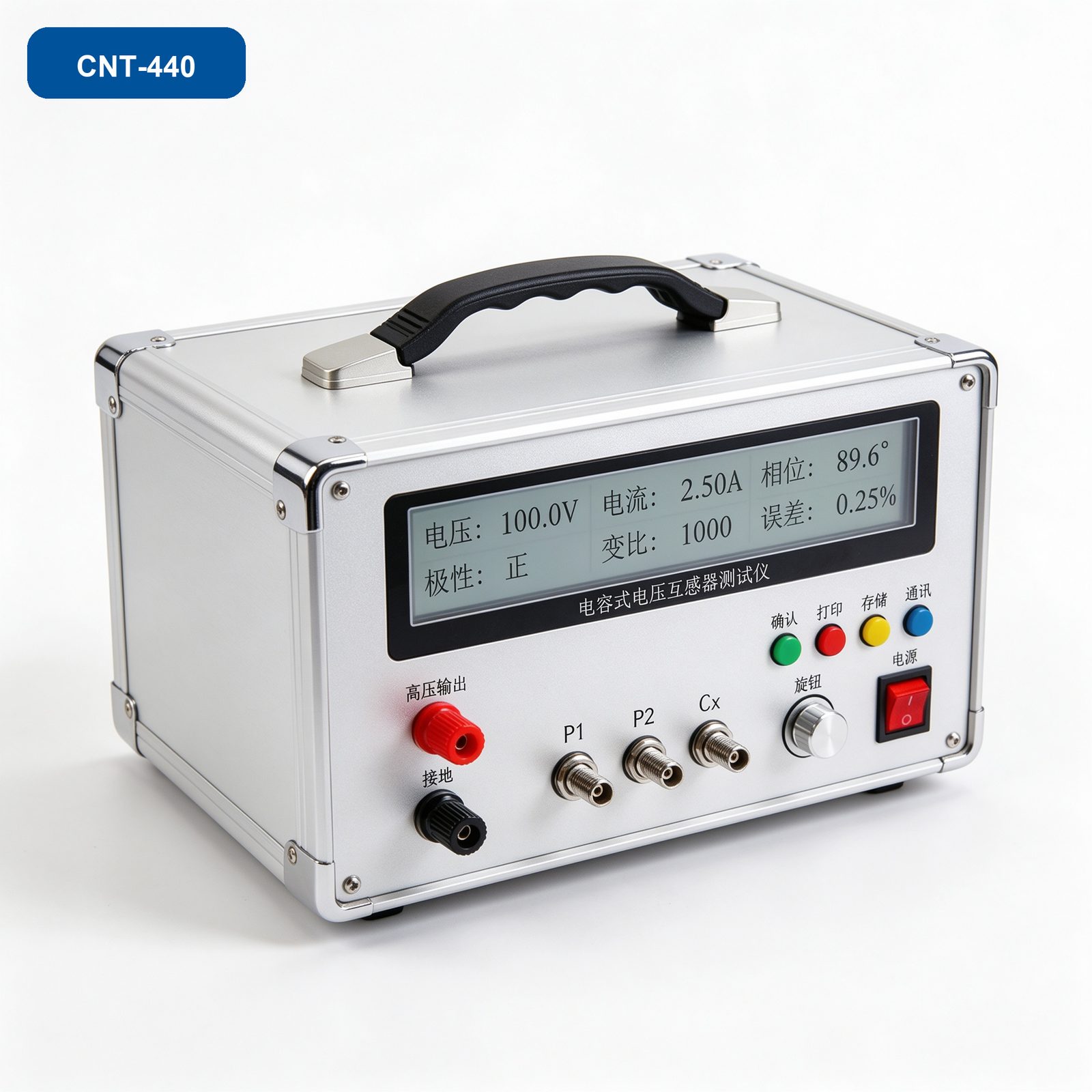

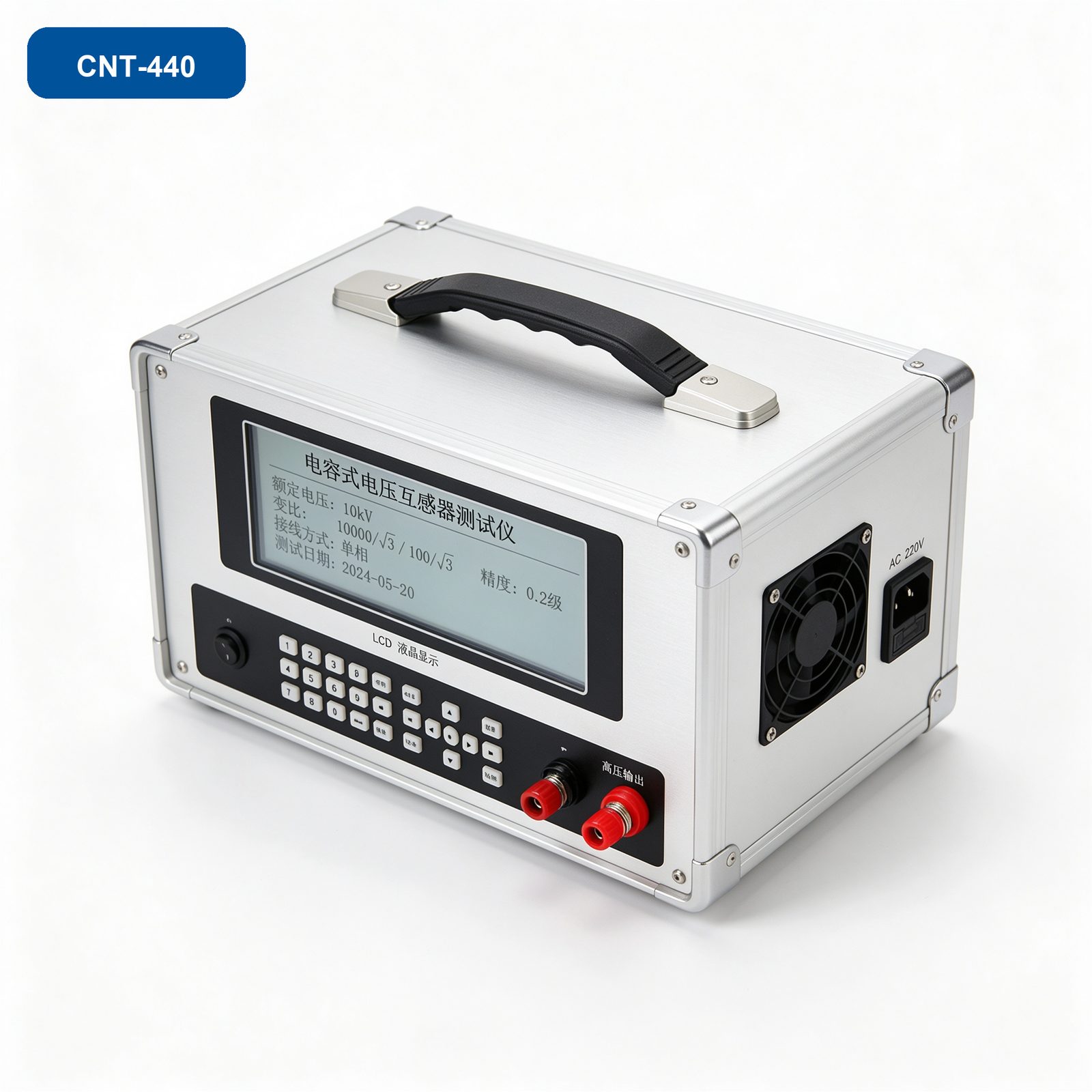

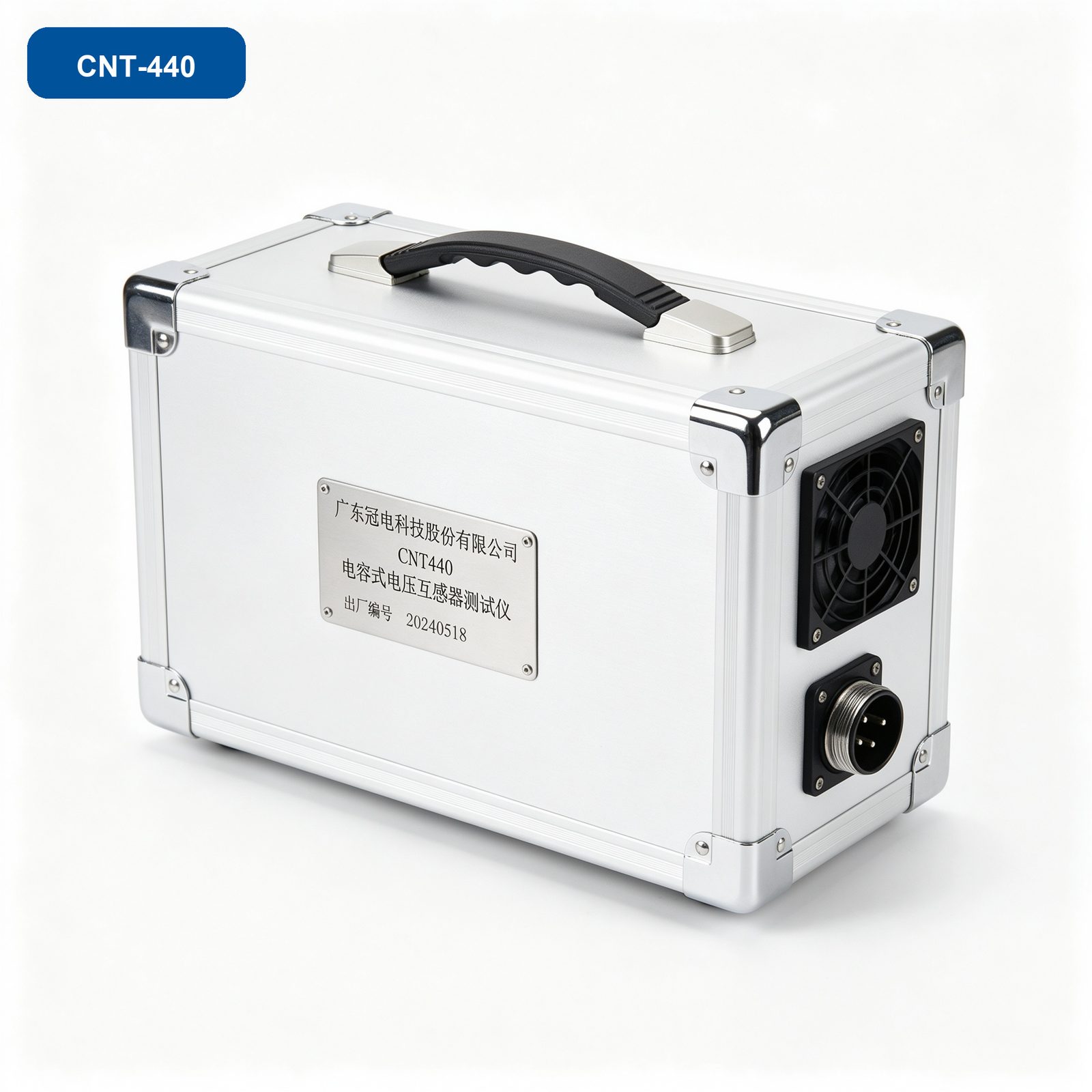

CNT440电容式电压互感器测试仪
CNT440 电容式电压互感器测试仪
Capacitive Voltage Transformer (CVT) Tester
电容式电压互感器测试仪（CVT特性测试仪）是一款专为电力系统中电容式电压互感器（CVT）特性测试而设计的高精度测试设备。CVT作为电力系统中重要的电压测量和保护元件，其性能稳定性直接关系到电力系统的安全运行。该测试仪能够准确测量CVT的介质损耗、电容量、电压比、相位差等关键参数，通过对这些参数的分析，评估CVT的工作状态和潜在缺陷。仪器采用先进的数字信号处理技术和精密测量电路，便携式设计适合现场测试。
核心特点
- ✓ 高精度测试：提供高精度CVT特性参数测试，确保数据准确
- ✓ 多功能集成：集成介质损耗、电容量、电压比、相位差测试，一机多用
- ✓ 快速测试：短时间内完成多项测试，提高工作效率
- ✓ 自动测试：一键式自动测试，简化操作流程
- ✓ 数据管理：支持数据存储、导出和打印，便于记录分析
- ✓ 安全保护：具备过压、过流、短路等保护功能，保障设备与人员安全
核心优势
高精度测试
介质损耗±0.05%、电容量±0.1%、电压比±0.05%，测试数据准确可靠。
多功能集成
集成介质损耗、电容量、电压比、相位差等多项CVT特性测试功能。
快速自动测试
一键式自动测试，短时间内完成多项参数测量，提高现场效率。
数据管理
支持数据存储、导出和打印，便于测试记录与分析。
双测试频率
支持50Hz/60Hz测试频率，适应不同电网频率要求。
多重安全保护
具备过压、过流、短路等保护功能，确保设备和操作人员安全。
技术参数
| 介质损耗测试范围 | 0~100% |
| 电容量测试范围 | 0~10000pF |
| 电压比测试范围 | 0~2000:1 |
| 相位差测试范围 | 0~360° |
| 介质损耗精度 | ±0.05% |
| 电容量精度 | ±0.1% |
| 电压比精度 | ±0.05% |
| 相位差精度 | ±0.1° |
| 测试频率 | 50Hz/60Hz |
| 显示方式 | LCD液晶显示屏 |
| 通讯接口 | USB |
| 电源 | AC 220V/50Hz |
| 工作温度 | -10℃~50℃ |
| 防护等级 | IP54 |
核心组件
CVT特性测试仪主机
电源线
测试线
数据线
使用说明书
产品合格证
保修卡
装箱清单
便携防护箱
应用场景
变电站CVT特性测试
电容式电压互感器介质损耗测量
CVT电容量与电压比测试
发电厂CVT定期校验
输电线路CVT缺陷诊断
CVT相位差现场测量
产品详情
工作原理
电容式电压互感器测试仪采用标准高压测试电源和数字信号处理技术，向被试CVT施加测试电压，通过测量CVT分压电容的介质损耗、电容量以及电压比和相位差等参数，评估CVT的工作状态。仪器采用双通道同步测量技术，可同时获取高低压侧信号，自动计算各项特性参数，快速判断CVT是否存在绝缘劣化、电容变化等缺陷。
应用场景
适用于电力系统的变电站、发电厂、输电线路等场合，用于对电容式电压互感器的特性进行定期检测，特别适用于CVT的维护和检修，确保电气系统的电压测量准确和保护功能。
执行标准
- GB/T 20840.5《互感器 第5部分：电容式电压互感器的补充技术要求》
- JJG 314《测量用电压互感器检定规程》
- DL/T 866《电流互感器和电压互感器选择及计算导则》
包装清单
- 质保期限：整机免费保修 12 个月，终身维护
- 技术支持：7×24小时电话技术支持
- 现场服务：省内48小时、省外72小时到达现场
- 安装指导：提供现场安装指导和培训
- 备件供应：长期供应易损备件
售后服务
- 质保期限：整机免费保修 12 个月，终身维护
- 技术支持：7×24小时电话技术支持
- 现场服务：省内48小时、省外72小时到达现场
- 安装指导：提供现场安装指导和培训
- 备件供应：长期供应密封件等易损备件
需要了解更多产品信息？
致电 400-6611-383，我们的技术工程师将为您提供专业的产品选型和方案建议
核心特点
- 高精度测试：提供高精度CVT特性参数测试，确保数据准确
- 多功能集成：集成介质损耗、电容量、电压比、相位差测试，一机多用
- 快速测试：短时间内完成多项测试，提高工作效率
- 自动测试：一键式自动测试，简化操作流程
- 数据管理：支持数据存储、导出和打印，便于记录分析
- 安全保护：具备过压、过流、短路等保护功能，保障设备与人员安全
核心优势
介质损耗±0.05%、电容量±0.1%、电压比±0.05%，测试数据准确可靠。
集成介质损耗、电容量、电压比、相位差等多项CVT特性测试功能。
一键式自动测试，短时间内完成多项参数测量，提高现场效率。
支持数据存储、导出和打印，便于测试记录与分析。
支持50Hz/60Hz测试频率，适应不同电网频率要求。
具备过压、过流、短路等保护功能，确保设备和操作人员安全。
技术参数
| 介质损耗测试范围 | 0~100% |
| 电容量测试范围 | 0~10000pF |
| 电压比测试范围 | 0~2000:1 |
| 相位差测试范围 | 0~360° |
| 介质损耗精度 | ±0.05% |
| 电容量精度 | ±0.1% |
| 电压比精度 | ±0.05% |
| 相位差精度 | ±0.1° |
| 测试频率 | 50Hz/60Hz |
| 显示方式 | LCD液晶显示屏 |
| 通讯接口 | USB |
| 电源 | AC 220V/50Hz |
| 工作温度 | -10℃~50℃ |
| 防护等级 | IP54 |
核心组件
- CVT特性测试仪主机
- 电源线
- 测试线
- 数据线
- 使用说明书
- 产品合格证
- 保修卡
- 装箱清单
- 便携防护箱
应用场景
产品概述
电容式电压互感器测试仪（CVT特性测试仪）是一款专为电力系统中电容式电压互感器（CVT）特性测试而设计的高精度测试设备。CVT作为电力系统中重要的电压测量和保护元件，其性能稳定性直接关系到电力系统的安全运行。该测试仪能够准确测量CVT的介质损耗、电容量、电压比、相位差等关键参数，通过对这些参数的分析，评估CVT的工作状态和潜在缺陷。仪器采用先进的数字信号处理技术和精密测量电路，便携式设计适合现场测试。
