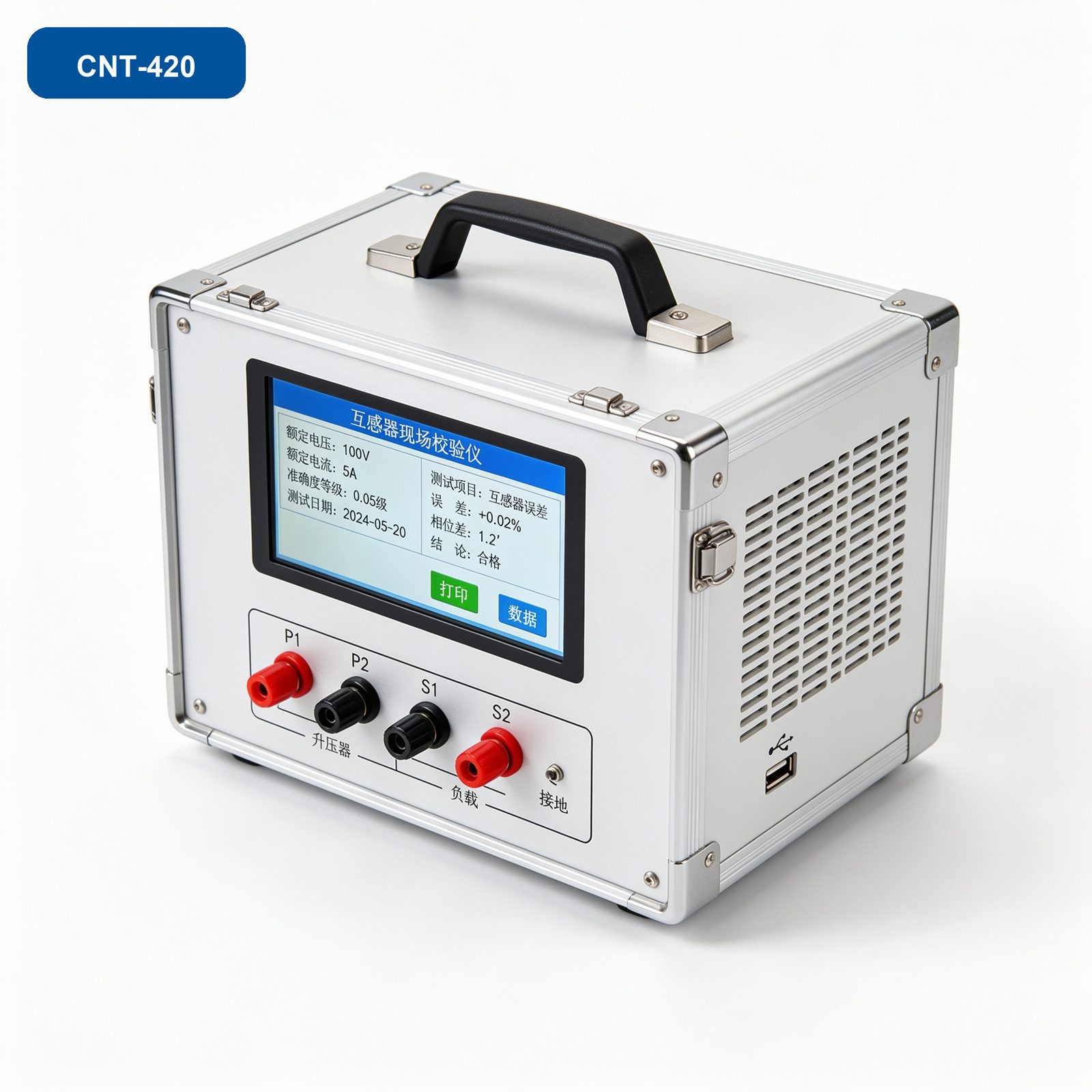

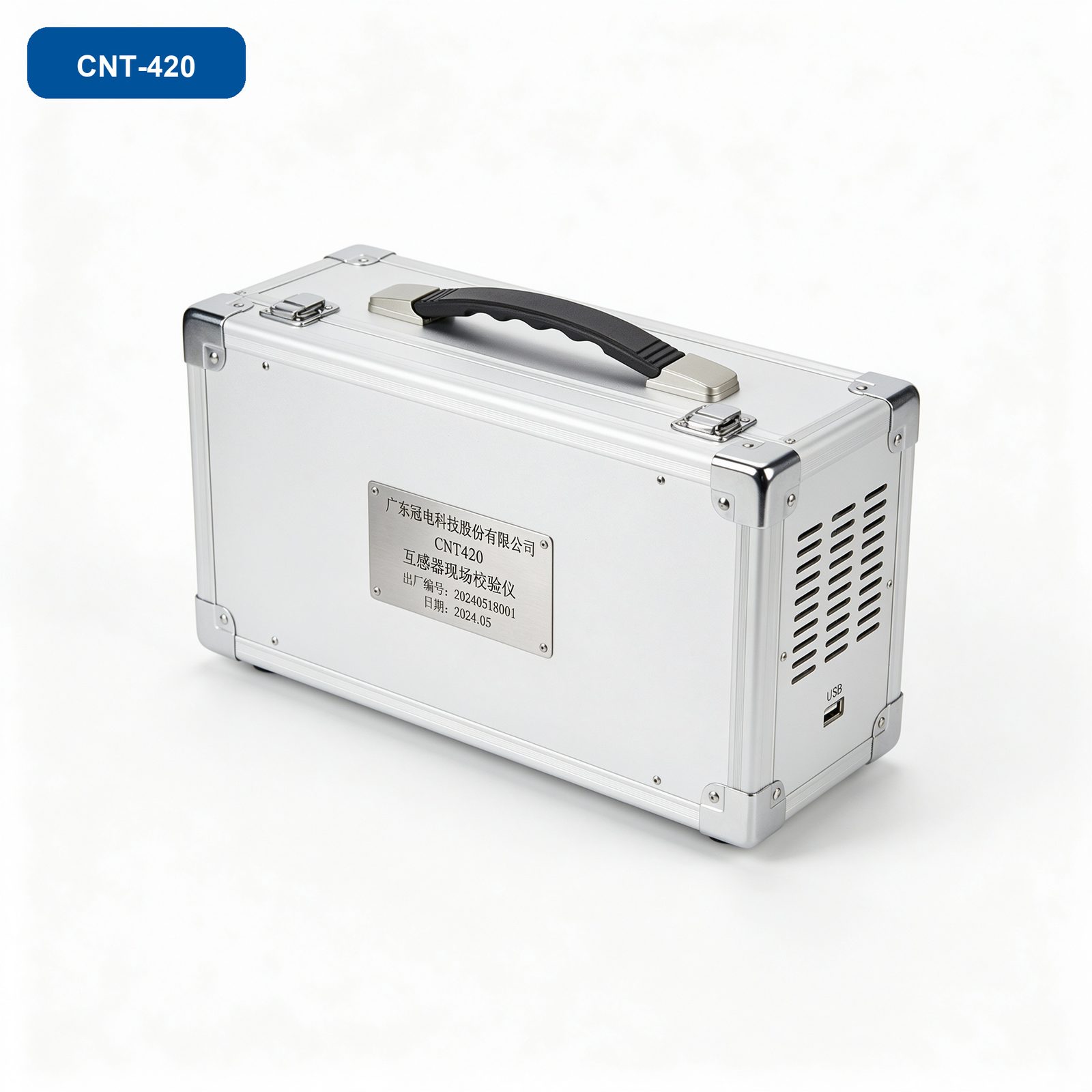

CNT420互感器现场校验仪
CNT420 互感器现场校验仪
Transformer Field Calibrator
互感器现场校验仪是一款专为电力系统中的电流互感器（CT）和电压互感器（PT）的现场校准而设计的高精度校验设备。该仪器能够在不影响电力系统正常运行的情况下，对互感器的变比、相位差、极性等关键参数进行精确校验，确保互感器的测量准确性和保护功能的可靠性。仪器采用先进的数字信号处理技术和精密校准算法，便携式设计适合现场复杂电磁环境下的校验工作。
核心特点
- ✓ 现场校验：无需拆卸互感器即可在现场完成校验，提高工作效率
- ✓ 高精度校准：采用高精度标准互感器和先进测量技术，校验结果准确
- ✓ 操作简便：一键式操作，自动完成校验过程，减少人为误差
- ✓ 数据管理：内置数据存储功能，支持历史数据查询和打印
- ✓ 便携式设计：体积小巧，便于携带至不同地点进行现场校验
- ✓ 安全性高：具备完善的电气安全保护功能，保障操作人员安全
核心优势
现场不停电校验
无需拆卸互感器即可在现场完成校验，不影响电力系统正常运行。
高精度校准
采用高精度标准互感器和先进数字信号处理技术，校验结果准确可靠。
一键自动校验
一键式操作自动完成校验过程，减少人为误差，提高工作效率。
数据存储管理
内置数据存储功能，支持历史数据查询和打印，便于记录分析。
便携设计
体积小巧，便携式机箱设计，便于携带至不同现场进行校验。
完善安全保护
具备完善的电气安全保护功能，保障操作人员和设备安全。
技术参数
| 测试对象 | PT、CT、Y、Z |
| 同相分量测量范围 | 0.0001~200.0%，分辨率0.0001 |
| 正交分量测量范围 | 0.001~700.0分，分辨率0.0001 |
| 阻抗测量范围 | 0.0001~20.0Ω，分辨率0.0001 |
| 导纳测量范围 | 0.0001~20.0ms，分辨率0.0001 |
| 同相分量测量误差 | △X=±(X×2%+Y×2%±Dx) |
| 正交分量测量误差 | △Y=±(X×2%+Y×2%±Dy) |
| 工作温度 | -10℃~50℃ |
核心组件
互感器现场校验仪主机
电源线
测试线
数据线
使用说明书
产品合格证
保修卡
装箱清单
便携防护箱
应用场景
变电站互感器现场校验
发电厂CT/PT周期性校验
输电线路互感器误差测试
互感器变比与相位差现场测量
电力计量装置现场核查
保护用互感器极性校验
产品详情
工作原理
互感器现场校验仪采用比较测量法，将被试互感器与标准互感器进行同步比较，通过数字信号处理技术测量同相分量、正交分量、阻抗和导纳等参数，计算被试互感器的变比误差和相位差。仪器可在不拆卸互感器、不影响系统正常运行的情况下完成现场校验，自动给出校验结果。
应用场景
适用于电力系统的变电站、发电厂、输电线路等场合，用于对电流互感器和电压互感器的现场校验，特别适用于互感器的周期性校验和维护，确保电气系统的计量准确和保护功能。
执行标准
- JJG 313《测量用电流互感器检定规程》
- JJG 314《测量用电压互感器检定规程》
- DL/T 866《电流互感器和电压互感器选择及计算导则》
包装清单
- 质保期限：整机免费保修 12 个月，终身维护
- 技术支持：7×24小时电话技术支持
- 现场服务：省内48小时、省外72小时到达现场
- 安装指导：提供现场安装指导和培训
- 备件供应：长期供应易损备件
售后服务
- 质保期限：整机免费保修 12 个月，终身维护
- 技术支持：7×24小时电话技术支持
- 现场服务：省内48小时、省外72小时到达现场
- 安装指导：提供现场安装指导和培训
- 备件供应：长期供应密封件等易损备件
需要了解更多产品信息？
致电 400-6611-383，我们的技术工程师将为您提供专业的产品选型和方案建议
核心特点
- 现场校验：无需拆卸互感器即可在现场完成校验，提高工作效率
- 高精度校准：采用高精度标准互感器和先进测量技术，校验结果准确
- 操作简便：一键式操作，自动完成校验过程，减少人为误差
- 数据管理：内置数据存储功能，支持历史数据查询和打印
- 便携式设计：体积小巧，便于携带至不同地点进行现场校验
- 安全性高：具备完善的电气安全保护功能，保障操作人员安全
核心优势
无需拆卸互感器即可在现场完成校验，不影响电力系统正常运行。
采用高精度标准互感器和先进数字信号处理技术，校验结果准确可靠。
一键式操作自动完成校验过程，减少人为误差，提高工作效率。
内置数据存储功能，支持历史数据查询和打印，便于记录分析。
体积小巧，便携式机箱设计，便于携带至不同现场进行校验。
具备完善的电气安全保护功能，保障操作人员和设备安全。
技术参数
| 测试对象 | PT、CT、Y、Z |
| 同相分量测量范围 | 0.0001~200.0%，分辨率0.0001 |
| 正交分量测量范围 | 0.001~700.0分，分辨率0.0001 |
| 阻抗测量范围 | 0.0001~20.0Ω，分辨率0.0001 |
| 导纳测量范围 | 0.0001~20.0ms，分辨率0.0001 |
| 同相分量测量误差 | △X=±(X×2%+Y×2%±Dx) |
| 正交分量测量误差 | △Y=±(X×2%+Y×2%±Dy) |
| 工作温度 | -10℃~50℃ |
核心组件
- 互感器现场校验仪主机
- 电源线
- 测试线
- 数据线
- 使用说明书
- 产品合格证
- 保修卡
- 装箱清单
- 便携防护箱
应用场景
产品概述
互感器现场校验仪是一款专为电力系统中的电流互感器（CT）和电压互感器（PT）的现场校准而设计的高精度校验设备。该仪器能够在不影响电力系统正常运行的情况下，对互感器的变比、相位差、极性等关键参数进行精确校验，确保互感器的测量准确性和保护功能的可靠性。仪器采用先进的数字信号处理技术和精密校准算法，便携式设计适合现场复杂电磁环境下的校验工作。
