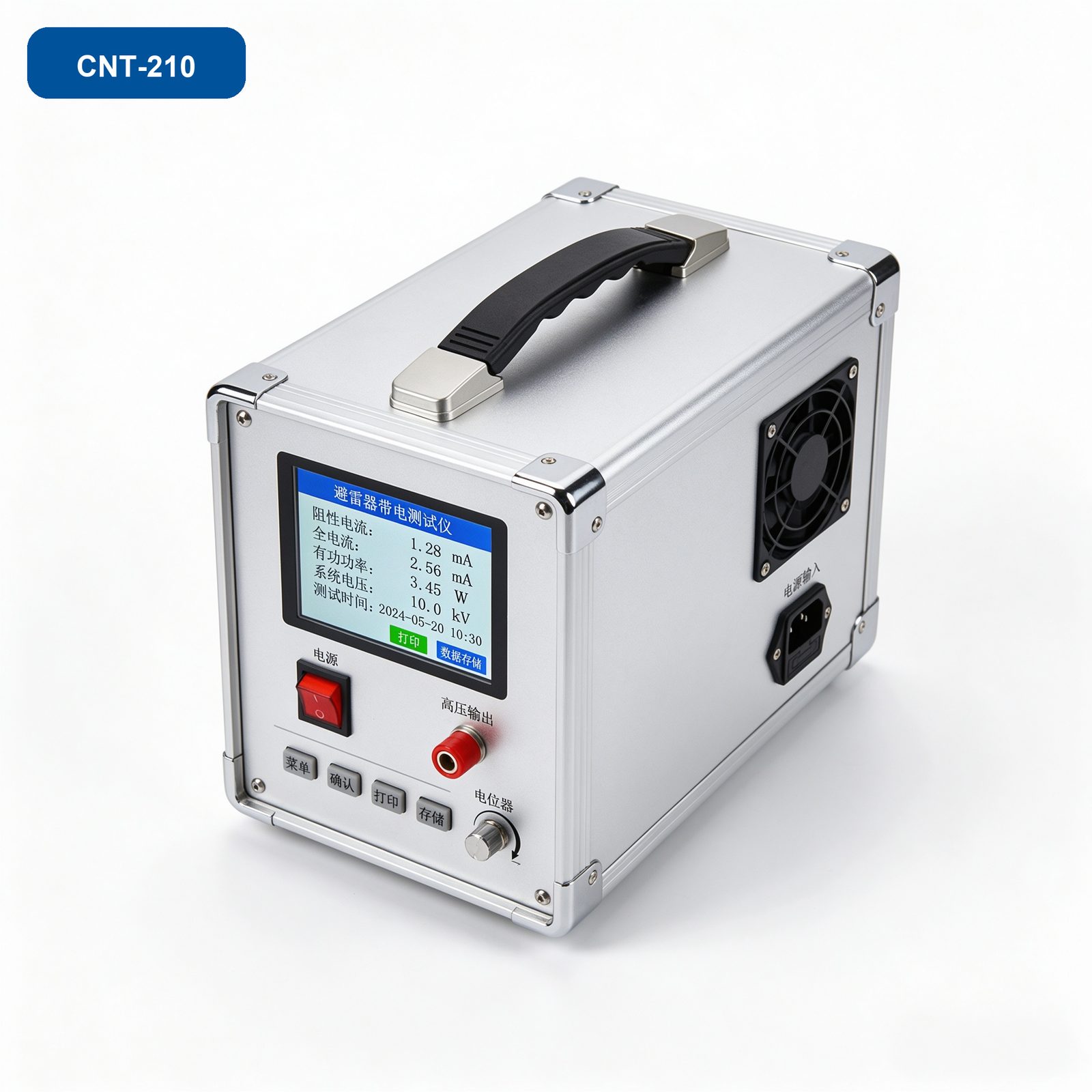

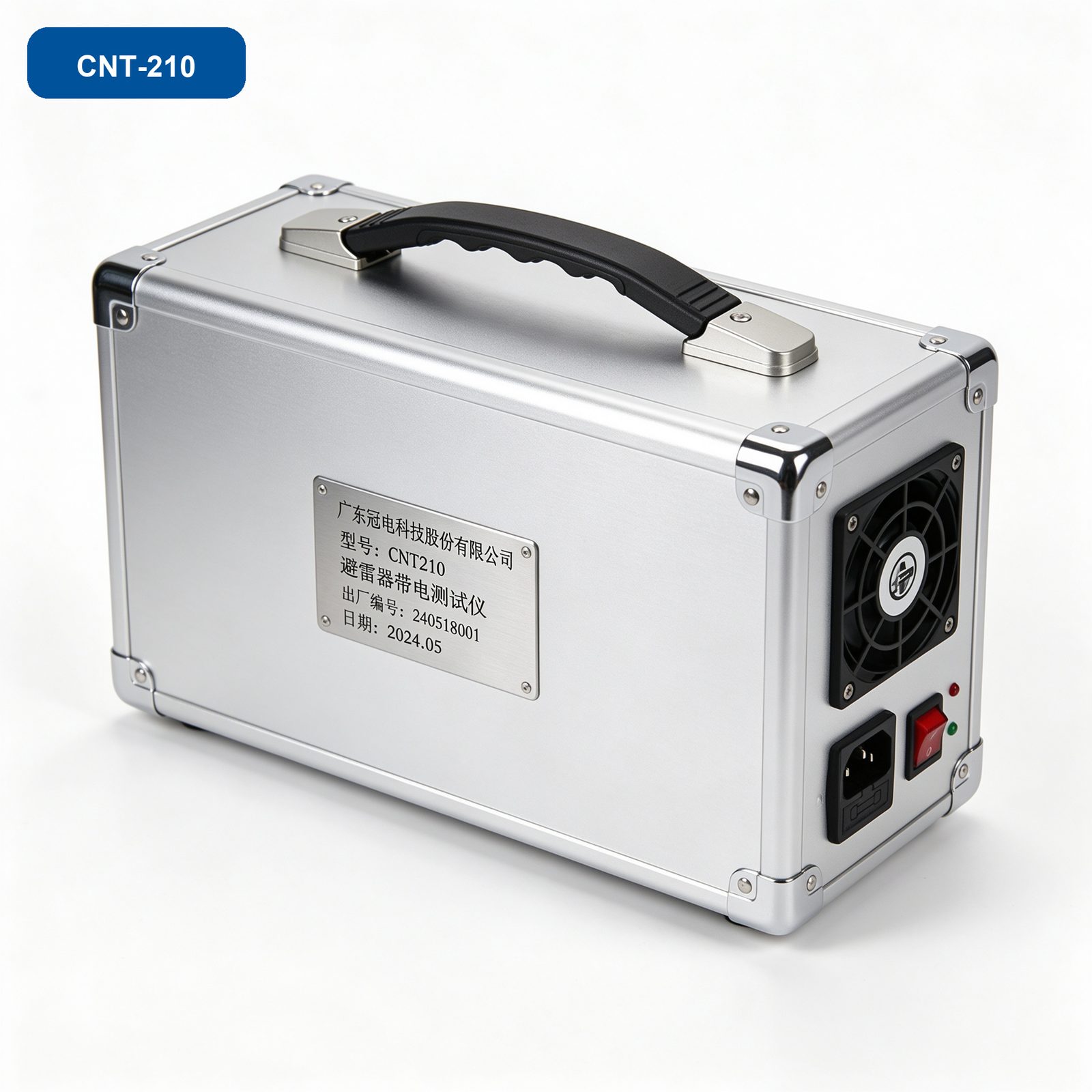

CNT210氧化锌避雷器带电测试仪
CNT210 氧化锌避雷器带电测试仪
Zinc Oxide Arrester Live Tester
氧化锌避雷器带电测试仪是一款专为电力系统中氧化锌避雷器（MOA）进行在线监测和性能评估的高级测试设备。该仪器能够在不停电的情况下，通过无线通信技术远程采集避雷器的泄漏电流和阻性电流等关键参数，实时评估避雷器的工作状态和绝缘状况。无线技术的应用大大提高了测试的安全性和便捷性，减少了工作人员在高电压环境下的作业风险。仪器采用先进的传感器技术和精密电子处理单元，确保测试数据的准确性和可靠性，适用于变电站、发电厂、输电线路等场合。
核心特点
- ✓ 高精度采样技术，先进的傅里叶谐波分析技术
- ✓ 高速磁隔离数字传感器直接采集电压、电流信号
- ✓ 使用电场感应或无线传输方法代替PT二次接线
- ✓ 共有六种测试方法，提供多种选择余地
- ✓ 具有阻性电流基波峰值输出、边相校正等功能
- ✓ 内置电池、日历时钟、微型打印机，存储120组测量数据
核心优势
无线远程测试
采用433MHz无线通信技术，传输距离达100m，无需PT二次接线，大幅提高测试安全性。
高精度测量
采用高精度采样技术与傅里叶谐波分析，全电流测量精度达±(读数5%+5μA)。
多种测试方法
提供六种测试方法，适应不同现场工况与接线条件。
阻性电流分析
具备阻性电流基波峰值输出与边相校正功能，准确评估避雷器老化状态。
数据管理
内置日历时钟与微型打印机，可存储120组测量数据，便于记录与追溯。
便携设计
重量仅5kg，内置电池连续工作时间大于8小时，适合现场移动作业。
技术参数
| 全电流测量范围 | 0~10mA ±(读数5%+5μA) |
| 阻性电流基波测量准确度 | ±(读数5%+5μA) |
| 电流谐波测量 | ±(读数10%+10μA)，输入电阻≤2Ω |
| 参考电压输入范围 | 25V~250V ±(读数5%+0.5V) |
| 电压谐波测量 | ±(读数10%)，输入电阻>1800kΩ |
| 无线频率 | 433MHz |
| 传输距离 | 100m |
| 连续工作时间 | >8h |
| 充电时间 | >6h |
| 充电电源 | AC 220V ±10%，50Hz ±1% |
| 重量 | 5kg |
核心组件
氧化锌避雷器带电测试仪主机
无线电流传感器
参考电压采集线
电源线
数据线
使用说明书
产品合格证
保修卡
装箱清单
应用场景
变电站氧化锌避雷器带电测试
发电厂避雷器在线监测
输电线路避雷器状态评估
避雷器阻性电流泄漏电流测量
避雷器老化劣化诊断
电力设备预防性试验
产品详情
工作原理
氧化锌避雷器带电测试仪通过高速磁隔离数字传感器直接采集避雷器的全电流信号，并通过电场感应或无线传输方式获取参考电压信号。仪器采用先进的傅里叶谐波分析技术，从全电流中分离出阻性电流分量，结合参考电压计算出阻性电流基波峰值、有功功率等关键参数，从而评估避雷器的老化和劣化程度。无线通信技术的应用使测试人员可在安全距离外完成数据采集，无需接触高压设备。
应用场景
适用于电力系统的变电站、发电厂、输电线路等场合，用于对运行中的氧化锌避雷器进行实时监测和性能评估，特别适用于对避雷器的老化、劣化等状态进行监测，确保电气系统的安全运行。
执行标准
- DL/T 474.5《现场绝缘试验实施导则 避雷器试验》
- DL/T 987《氧化锌避雷器阻性电流测试仪通用技术条件》
- GB 11032《交流无间隙金属氧化物避雷器》
包装清单
- 质保期限：整机免费保修 12 个月，终身维护
- 技术支持：7×24小时电话技术支持
- 现场服务：省内48小时、省外72小时到达现场
- 安装指导：提供现场安装指导和培训
- 备件供应：长期供应易损备件
售后服务
- 质保期限：整机免费保修 12 个月，终身维护
- 技术支持：7×24小时电话技术支持
- 现场服务：省内48小时、省外72小时到达现场
- 安装指导：提供现场安装指导和培训
- 备件供应：长期供应密封件等易损备件
