引言：电缆故障快速测距的行业需求
随着电网建设升级、新能源装机规模扩大，以及石化、轨交等行业地下电缆敷设量的持续增长，电缆因外力破坏、绝缘老化、施工缺陷等引发的故障发生率呈上升趋势。快速精准的电缆故障测距是缩短停电时间、降低运维损失的核心环节，也是电缆运维领域的核心需求之一。在众多电缆检测方法中，低压脉冲法因操作便捷、测试安全、适用场景广，成为电缆故障测试仪的基础标配功能，广泛应用于各行业的电缆故障排查工作中。
低压脉冲法的技术原理
低压脉冲法属于反射式电缆故障测距技术，其核心理论基于电磁波的均匀介质传播特性与阻抗匹配原理。测试时，由电缆故障测试仪向故障电缆的芯线注入幅值较低的窄脉冲信号（通常为几十伏），脉冲沿电缆导体以恒定波速传播，当遇到阻抗突变的位置时，部分脉冲能量会沿原路径反射回测试端。

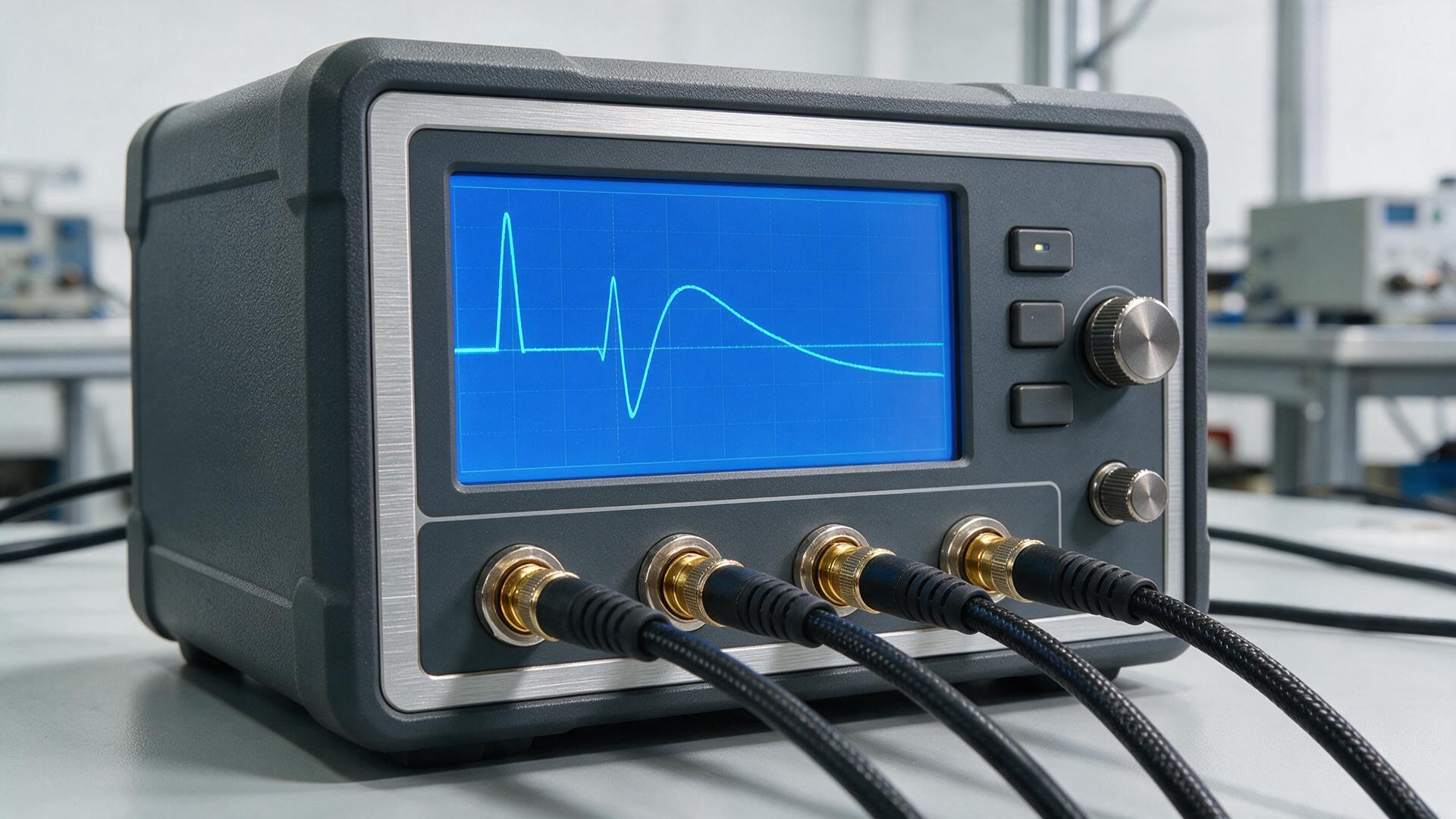

电缆故障测试仪通过高速采样电路记录发射脉冲与反射脉冲的时间差Δt，结合脉冲在被测电缆中的传播速度v，即可通过公式L = v×Δt/2计算出测试端到故障点的距离（公式中除以2是因为脉冲信号经历了“测试端-故障点-测试端”的往返路径）。
脉冲波速由电缆的绝缘材质决定，是影响电缆故障测距精度的核心参数之一。常见电缆类型中，交联聚乙烯（XLPE）绝缘电缆的波速约为160~170m/μs，聚氯乙烯（PVC）绝缘电缆约为140~150m/μs，油浸纸绝缘电缆约为150~160m/μs，测试前需匹配对应波速参数以保障结果准确性。
低压脉冲法的操作流程与注意事项
低压脉冲法的测试流程可分为前期准备、参数设置、波形采集与判读三个核心步骤，操作时需严格遵循规范以保障测试精度与安全：
1. 前期准备：测试前须确认被测电缆完全断电、充分放电，断开电缆两端连接的所有电气设备（如变压器、开关、负荷装置等），避免设备内阻或残余电荷干扰波形采集。将电缆故障测试仪的测试线红夹接故障相导体，黑夹接电缆屏蔽层或接地极，接线处需打磨去除氧化层、锈蚀，保证接触电阻足够低，避免信号衰减。
2. 参数设置：根据被测电缆的型号、绝缘材质，设置匹配的波速参数；量程设置需略大于被测电缆的总长度，避免波形截断影响故障点识别。冠电科技系列电缆故障测试仪内置数十种常用电缆的波速参数库，运维人员可直接选取对应电缆型号，减少人工参数设置的误差，提升测试效率。
3. 波形采集与判读：启动测试后，仪器自动发射低压脉冲并采集反射波形，可通过调整增益、波形平移、脉冲宽度等参数，清晰识别发射脉冲的起始沿与反射脉冲的特征沿。波形判读时可通过极性区分故障类型：断线故障的反射脉冲与发射脉冲极性相同，低阻接地或相间短路故障的反射脉冲与发射脉冲极性相反。
操作过程中还需注意以下事项：一是适用故障范围有限，低压脉冲法仅适用于故障电阻小于100Ω的低阻故障、断线故障及接触不良故障，对于高阻故障，因故障点反射信号极弱难以识别，需配合高压闪络法等其他电缆检测方法使用；二是区分接头反射干扰，电缆中间接头、终端头也会产生小幅阻抗突变与反射波，测试时需结合电缆敷设台账，区分接头反射与故障点反射，避免误判；三是长距离电缆测试优化，对于数公里以上的长距离电缆，可适当提高脉冲宽度，增强反射信号强度，提升远距离故障的识别率。
低压脉冲法的应用价值与实践效果
作为电缆故障排查的核心初测手段，低压脉冲法已在电网、新能源、石化、轨交等多个领域得到广泛应用，为各行业的电缆运维提供了高效的技术支撑。
某省级电网公司配网运维团队采用搭载低压脉冲法的电缆故障测试仪开展10kV配网电缆故障排查，相较于传统人工巡线、摇表测绝缘的排查方式，故障初测时间从平均4小时缩短至15分钟以内，电缆故障测距误差可控制在被测电缆长度的1%以内，大幅提升了配网故障复电效率，降低了停电对用户的影响。

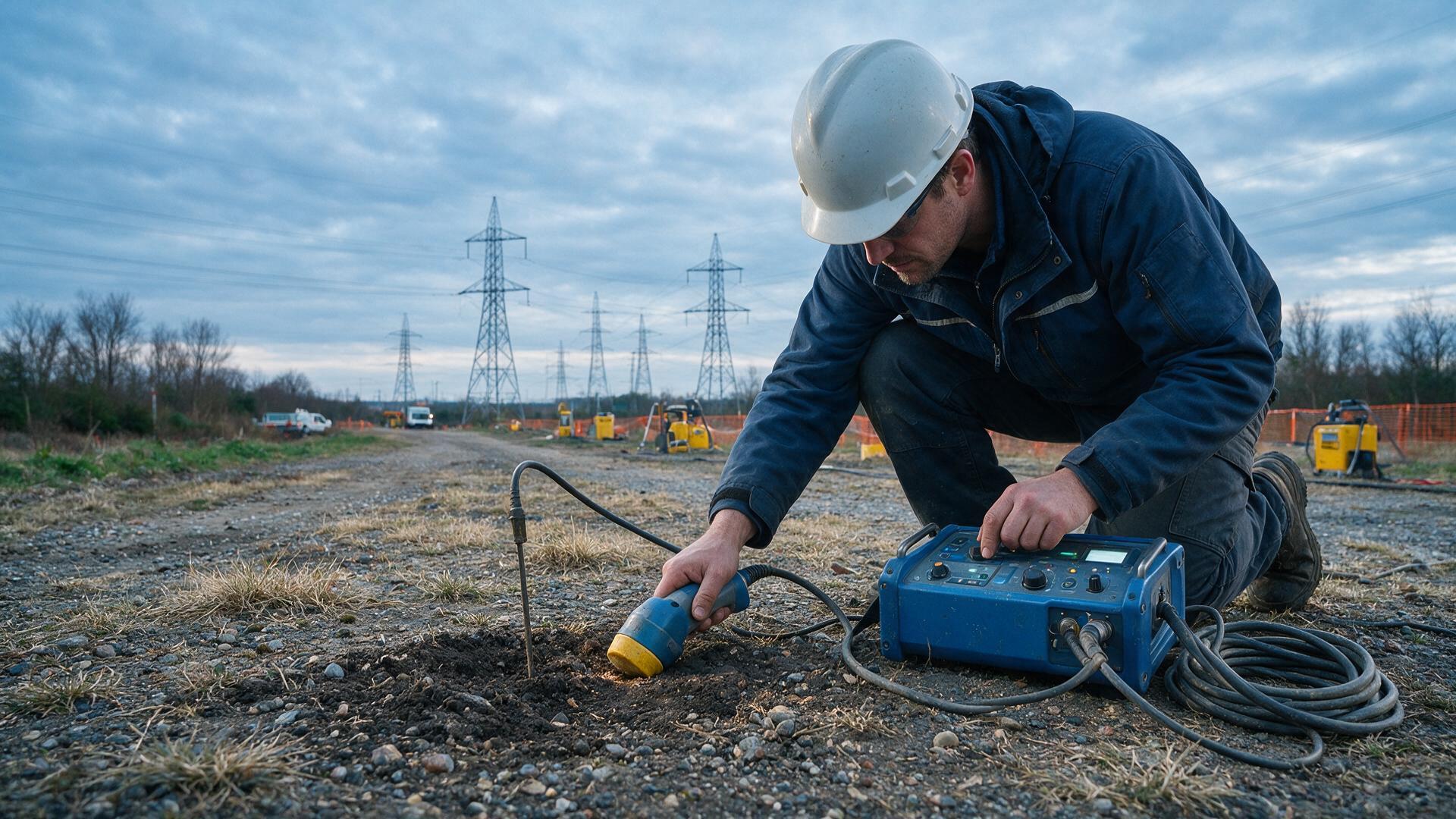

某新能源电站在箱变至升压站的35kV电缆发生低阻接地故障时，运维人员采用冠电电缆故障测试仪的低压脉冲功能完成初测，仅用20分钟即锁定故障点大致范围，后续配合电缆故障定点仪精准定位故障点位置，避免了大面积开挖作业，有效缩短了故障停机时间，减少了发电量损失。
此外，在石化、轨交等对供电可靠性要求较高的场景中，低压脉冲法因无需高压加压、测试过程安全便捷，成为日常电缆巡检、故障应急排查的常用技术手段，为关键场所的供电稳定提供了保障。
结语
低压脉冲法作为电缆故障测距的基础技术，凭借操作简单、测试快速、安全性高的优势，是电缆运维人员开展故障排查的必备技能之一。随着电缆检测技术的不断迭代，电缆故障测试仪也在向智能化、集成化方向发展，自动波形识别、故障类型自动判断等功能的应用，进一步降低了运维人员的操作门槛，提升了测试效率。
未来，冠电科技也将持续聚焦电力检测领域的技术需求，优化电缆故障测试仪、定点仪等检测仪器的性能与功能，为电网、电厂、新能源、石化、轨交等行业客户提供更可靠的电缆故障检测解决方案。
⚠️ 安全提示：高压电气检测须由持证专业人员操作，严格遵守相关安全规程。
